Прихованоносима радіостанція

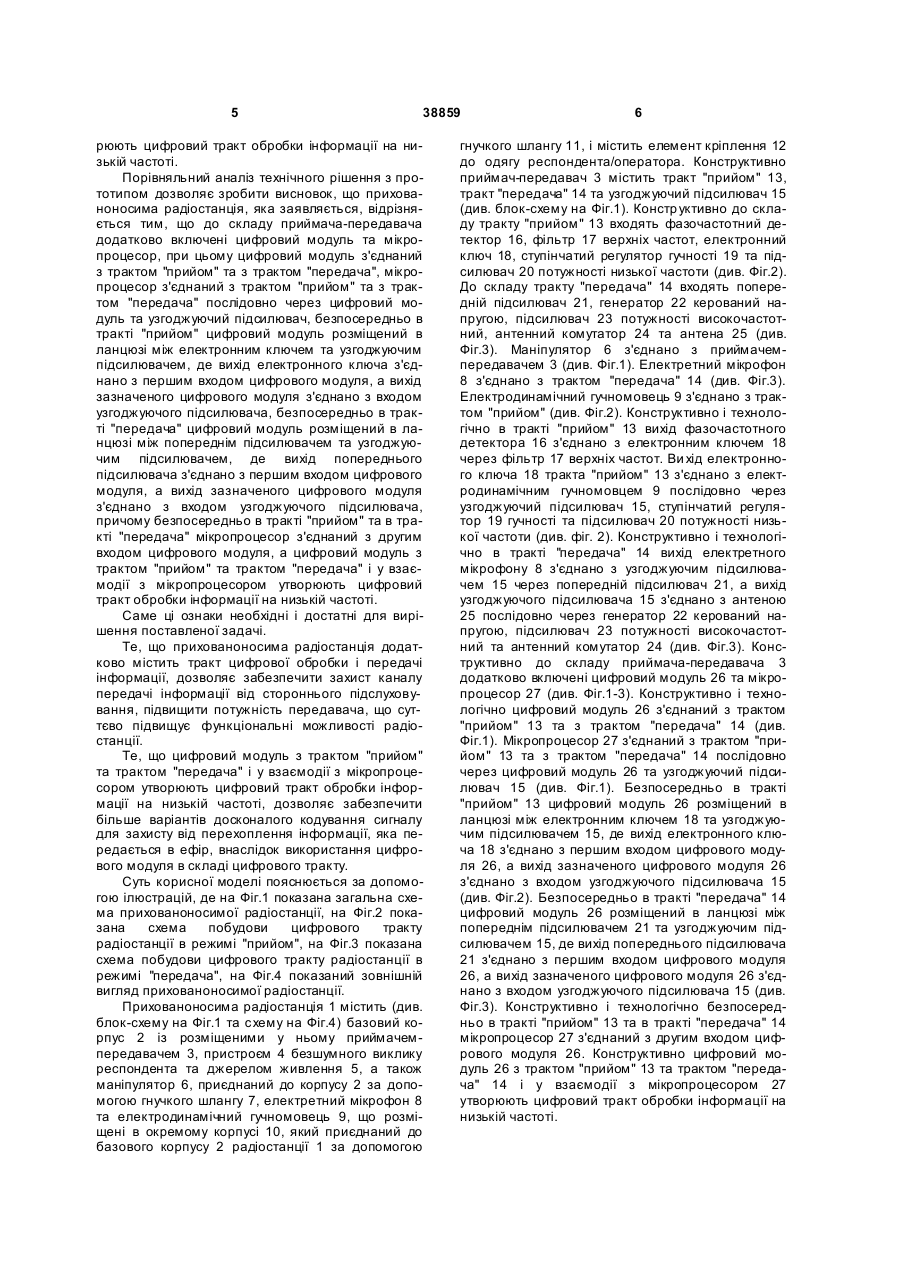

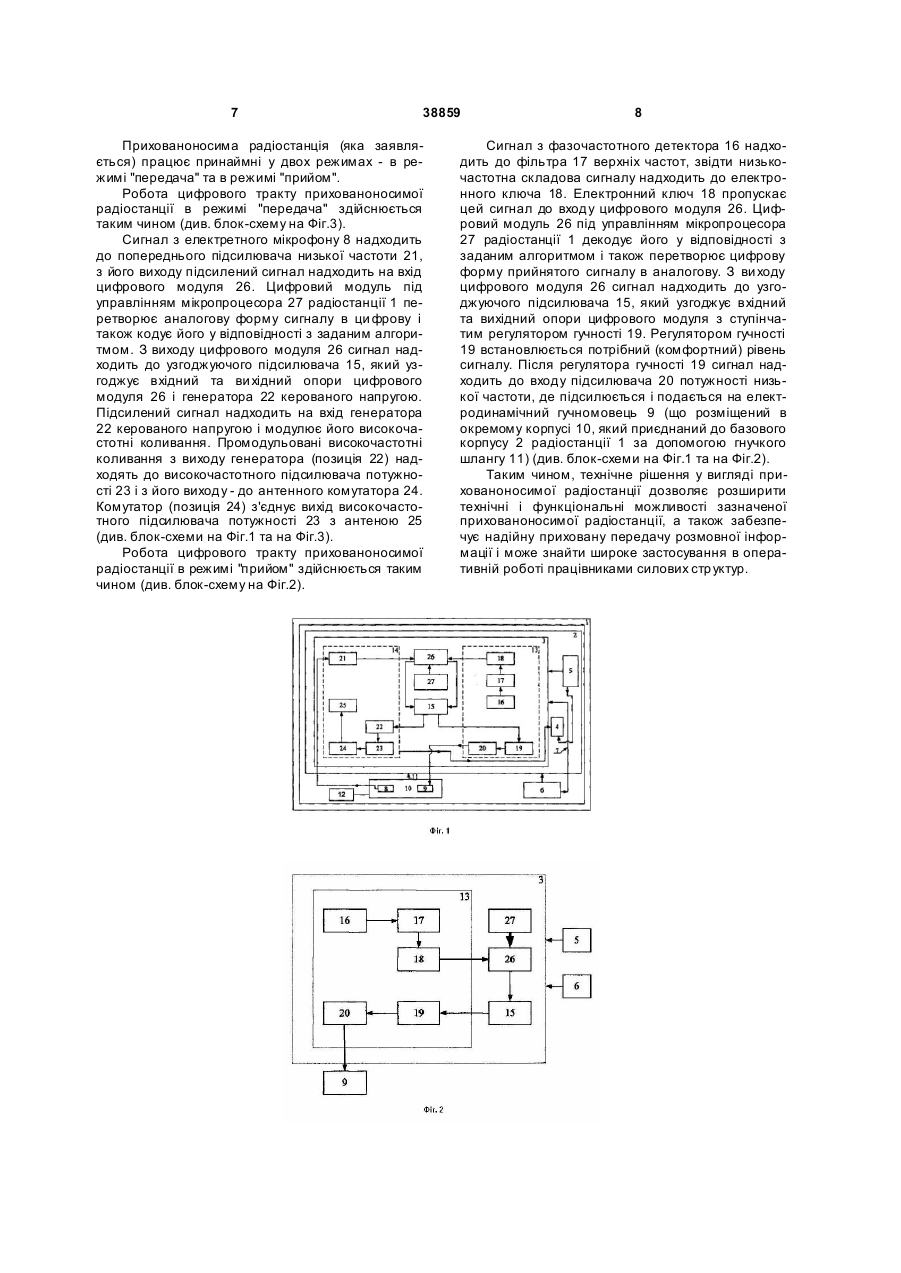

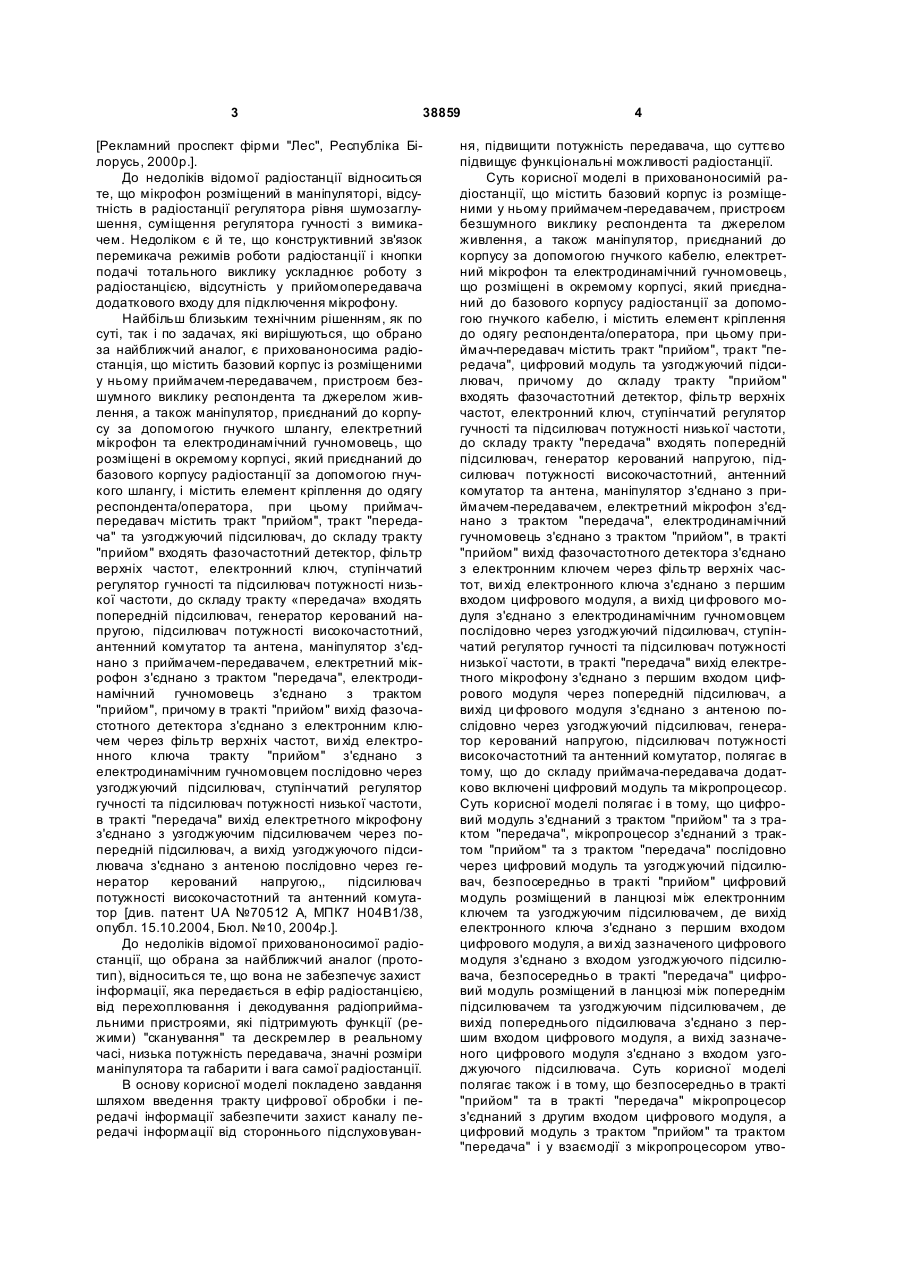

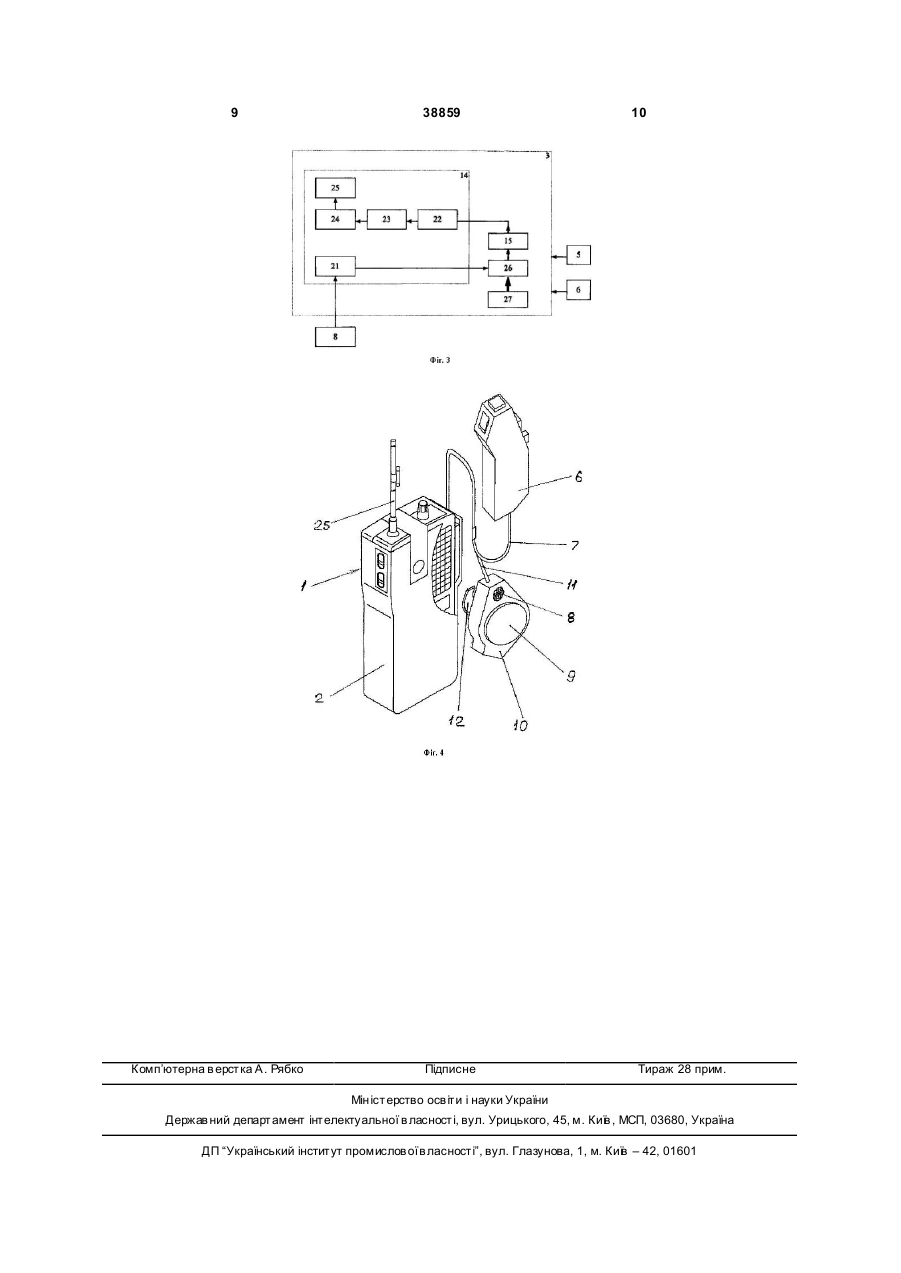

1. Прихованоносима радіостанція, що містить базовий корпус із розміщеними у ньому приймачем-передавачем, пристроєм безшумного виклику респондента та джерелом живлення, а також маніпулятор, приєднаний до корпусу за допомогою гнучкого шланга, електретний мікрофон та електродинамічний гучномовець, що розміщені в окремому корпусі, який приєднаний до базового корпусу радіостанції за допомогою гнучкого шланга, і містить елемент кріплення до одягу респондента/оператора, при цьому приймач-передавач містить тракт "прийом", тракт "передача" та узгоджуючий підсилювач, до складу тракту "прийом" входять фазочастотний детектор, фільтр верхніх частот, електронний ключ, ступінчатий регулятор гучності та підсилювач потужності низької частоти, до складу тракту "передача" входять попередній підсилювач, генератор, керований напругою, підсилювач потужності високочастотний, антенний комутатор та антена, маніпулятор з'єднано з приймачем-передавачем, електретний мікрофон з'єднано з трактом "передача", електродинамічний гучномовець з'єднано з трактом "прийом", причому в тракті "прийом" вихід фазочастотного детектора з'єднано з електронним ключем через фільтр верхніх частот, вихід електронного ключа тракту "при U 2 UA 1 3 38859 [Рекламний проспект фірми "Лес", Республіка Білорусь, 2000р.]. До недоліків відомої радіостанції відноситься те, що мікрофон розміщений в маніпуляторі, відсутність в радіостанції регулятора рівня шумозаглушення, суміщення регулятора гучності з вимикачем. Недоліком є й те, що конструктивний зв'язок перемикача режимів роботи радіостанції і кнопки подачі тотального виклику ускладнює роботу з радіостанцією, відсутність у прийомопередавача додаткового входу для підключення мікрофону. Найбільш близьким технічним рішенням, як по суті, так і по задачах, які вирішуються, що обрано за найближчий аналог, є прихованоносима радіостанція, що містить базовий корпус із розміщеними у ньому приймачем-передавачем, пристроєм безшумного виклику респондента та джерелом живлення, а також маніпулятор, приєднаний до корпусу за допомогою гнучкого шлангу, електретний мікрофон та електродинамічний гучномовець, що розміщені в окремому корпусі, який приєднаний до базового корпусу радіостанції за допомогою гнучкого шлангу, і містить елемент кріплення до одягу респондента/оператора, при цьому приймачпередавач містить тракт "прийом", тракт "передача" та узгоджуючий підсилювач, до складу тракту "прийом" входять фазочастотний детектор, фільтр верхніх частот, електронний ключ, ступінчатий регулятор гучності та підсилювач потужності низької частоти, до складу тракту «передача» входять попередній підсилювач, генератор керований напругою, підсилювач потужності високочастотний, антенний комутатор та антена, маніпулятор з'єднано з приймачем-передавачем, електретний мікрофон з'єднано з трактом "передача", електродинамічний гучномовець з'єднано з трактом "прийом", причому в тракті "прийом" вихід фазочастотного детектора з'єднано з електронним ключем через фільтр верхніх частот, ви хід електронного ключа тракту "прийом" з'єднано з електродинамічним гучномовцем послідовно через узгоджуючий підсилювач, ступінчатий регулятор гучності та підсилювач потужності низької частоти, в тракті "передача" вихід електретного мікрофону з'єднано з узгоджуючим підсилювачем через попередній підсилювач, а вихід узгоджуючого підсилювача з'єднано з антеною послідовно через генератор керований напругою,, підсилювач потужності високочастотний та антенний комутатор [див. патент UA №70512 А, МПК7 Н04В1/38, опубл. 15.10.2004, Бюл. №10, 2004р.]. До недоліків відомої прихованоносимої радіостанції, що обрана за найближчий аналог (прототип), відноситься те, що вона не забезпечує захист інформації, яка передається в ефір радіостанцією, від перехоплювання і декодування радіоприймальними пристроями, які підтримують функції (режими) "сканування" та дескремлер в реальному часі, низька потужність передавача, значні розміри маніпулятора та габарити і вага самої радіостанції. В основу корисної моделі покладено завдання шляхом введення тракту цифрової обробки і передачі інформації забезпечити захист каналу передачі інформації від стороннього підслуховуван 4 ня, підвищити потужність передавача, що суттєво підвищує функціональні можливості радіостанції. Суть корисної моделі в прихованоносимій радіостанції, що містить базовий корпус із розміщеними у ньому приймачем-передавачем, пристроєм безшумного виклику респондента та джерелом живлення, а також маніпулятор, приєднаний до корпусу за допомогою гнучкого кабелю, електретний мікрофон та електродинамічний гучномовець, що розміщені в окремому корпусі, який приєднаний до базового корпусу радіостанції за допомогою гнучкого кабелю, і містить елемент кріплення до одягу респондента/оператора, при цьому приймач-передавач містить тракт "прийом", тракт "передача", цифровий модуль та узгоджуючий підсилювач, причому до складу тракту "прийом" входять фазочастотний детектор, фільтр верхніх частот, електронний ключ, ступінчатий регулятор гучності та підсилювач потужності низької частоти, до складу тракту "передача" входять попередній підсилювач, генератор керований напругою, підсилювач потужності високочастотний, антенний комутатор та антена, маніпулятор з'єднано з приймачем-передавачем, електретний мікрофон з'єднано з трактом "передача", електродинамічний гучномовець з'єднано з трактом "прийом", в тракті "прийом" вихід фазочастотного детектора з'єднано з електронним ключем через фільтр верхніх частот, ви хід електронного ключа з'єднано з першим входом цифрового модуля, а вихід ци фрового модуля з'єднано з електродинамічним гучномовцем послідовно через узгоджуючий підсилювач, ступінчатий регулятор гучності та підсилювач потужності низької частоти, в тракті "передача" вихід електретного мікрофону з'єднано з першим входом цифрового модуля через попередній підсилювач, а вихід ци фрового модуля з'єднано з антеною послідовно через узгоджуючий підсилювач, генератор керований напругою, підсилювач потужності високочастотний та антенний комутатор, полягає в тому, що до складу приймача-передавача додатково включені цифровий модуль та мікропроцесор. Суть корисної моделі полягає і в тому, що цифровий модуль з'єднаний з трактом "прийом" та з трактом "передача", мікропроцесор з'єднаний з трактом "прийом" та з трактом "передача" послідовно через цифровий модуль та узгоджуючий підсилювач, безпосередньо в тракті "прийом" цифровий модуль розміщений в ланцюзі між електронним ключем та узгоджуючим підсилювачем, де вихід електронного ключа з'єднано з першим входом цифрового модуля, а ви хід зазначеного цифрового модуля з'єднано з входом узгоджуючого підсилювача, безпосередньо в тракті "передача" цифровий модуль розміщений в ланцюзі між попереднім підсилювачем та узгоджуючим підсилювачем, де вихід попереднього підсилювача з'єднано з першим входом цифрового модуля, а вихід зазначеного цифрового модуля з'єднано з входом узгоджуючого підсилювача. Суть корисної моделі полягає також і в тому, що безпосередньо в тракті "прийом" та в тракті "передача" мікропроцесор з'єднаний з другим входом цифрового модуля, а цифровий модуль з трактом "прийом" та трактом "передача" і у взаємодії з мікропроцесором утво 5 38859 рюють цифровий тракт обробки інформації на низькій частоті. Порівняльний аналіз технічного рішення з прототипом дозволяє зробити висновок, що прихованоносима радіостанція, яка заявляється, відрізняється тим, що до складу приймача-передавача додатково включені цифровий модуль та мікропроцесор, при цьому цифровий модуль з'єднаний з трактом "прийом" та з трактом "передача", мікропроцесор з'єднаний з трактом "прийом" та з трактом "передача" послідовно через цифровий модуль та узгоджуючий підсилювач, безпосередньо в тракті "прийом" цифровий модуль розміщений в ланцюзі між електронним ключем та узгоджуючим підсилювачем, де вихід електронного ключа з'єднано з першим входом цифрового модуля, а вихід зазначеного цифрового модуля з'єднано з входом узгоджуючого підсилювача, безпосередньо в тракті "передача" цифровий модуль розміщений в ланцюзі між попереднім підсилювачем та узгоджуючим підсилювачем, де вихід попереднього підсилювача з'єднано з першим входом цифрового модуля, а вихід зазначеного цифрового модуля з'єднано з входом узгоджуючого підсилювача, причому безпосередньо в тракті "прийом" та в тракті "передача" мікропроцесор з'єднаний з другим входом цифрового модуля, а цифровий модуль з трактом "прийом" та трактом "передача" і у взаємодії з мікропроцесором утворюють цифровий тракт обробки інформації на низькій частоті. Саме ці ознаки необхідні і достатні для вирішення поставленої задачі. Те, що прихованоносима радіостанція додатково містить тракт цифрової обробки і передачі інформації, дозволяє забезпечити захист каналу передачі інформації від стороннього підслуховування, підвищити потужність передавача, що суттєво підвищує функціональні можливості радіостанції. Те, що цифровий модуль з трактом "прийом"та трактом "передача" і у взаємодії з мікропроцесором утворюють цифровий тракт обробки інформації на низькій частоті, дозволяє забезпечити більше варіантів досконалого кодування сигналу для захисту від перехоплення інформації, яка передається в ефір, внаслідок використання цифрового модуля в складі цифрового тракту. Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 показана загальна схема прихованоносимої радіостанції, на Фіг.2 показана схема побудови цифрового тракту радіостанції в режимі "прийом", на Фіг.3 показана схема побудови цифрового тракту радіостанції в режимі "передача", на Фіг.4 показаний зовнішній вигляд прихованоносимої радіостанції. Прихованоносима радіостанція 1 містить (див. блок-схему на Фіг.1 та схему на Фіг.4) базовий корпус 2 із розміщеними у ньому приймачемпередавачем 3, пристроєм 4 безшумного виклику респондента та джерелом живлення 5, а також маніпулятор 6, приєднаний до корпусу 2 за допомогою гнучкого шлангу 7, електретний мікрофон 8 та електродинамічний гучномовець 9, що розміщені в окремому корпусі 10, який приєднаний до базового корпусу 2 радіостанції 1 за допомогою 6 гнучкого шлангу 11, і містить елемент кріплення 12 до одягу респондента/оператора. Конструктивно приймач-передавач 3 містить тракт "прийом" 13, тракт "передача" 14 та узгоджуючий підсилювач 15 (див. блок-схему на Фіг.1). Констр уктивно до складу тракту "прийом" 13 входять фазочастотний детектор 16, фільтр 17 верхніх частот, електронний ключ 18, ступінчатий регулятор гучності 19 та підсилювач 20 потужності низької частоти (див. Фіг.2). До складу тракту "передача" 14 входять попередній підсилювач 21, генератор 22 керований напругою, підсилювач 23 потужності високочастотний, антенний комутатор 24 та антена 25 (див. Фіг.3). Маніпулятор 6 з'єднано з приймачемпередавачем 3 (див. Фіг.1). Електретний мікрофон 8 з'єднано з трактом "передача" 14 (див. Фіг.3). Електродинамічний гучномовець 9 з'єднано з трактом "прийом" (див. Фіг.2). Конструктивно і технологічно в тракті "прийом" 13 вихід фазочастотного детектора 16 з'єднано з електронним ключем 18 через фільтр 17 верхніх частот. Ви хід електронного ключа 18 тракта "прийом" 13 з'єднано з електродинамічним гучномовцем 9 послідовно через узгоджуючий підсилювач 15, ступінчатий регулятор 19 гучності та підсилювач 20 потужності низької частоти (див. фіг. 2). Конструктивно і технологічно в тракті "передача" 14 вихід електретного мікрофону 8 з'єднано з узгоджуючим підсилювачем 15 через попередній підсилювач 21, а вихід узгоджуючого підсилювача 15 з'єднано з антеною 25 послідовно через генератор 22 керований напругою, підсилювач 23 потужності високочастотний та антенний комутатор 24 (див. Фіг.3). Конструктивно до складу приймача-передавача 3 додатково включені цифровий модуль 26 та мікропроцесор 27 (див. Фіг.1-3). Конструктивно і технологічно цифровий модуль 26 з'єднаний з трактом "прийом" 13 та з трактом "передача" 14 (див. Фіг.1). Мікропроцесор 27 з'єднаний з трактом "прийом" 13 та з трактом "передача" 14 послідовно через цифровий модуль 26 та узгоджуючий підсилювач 15 (див. Фіг.1). Безпосередньо в тракті "прийом" 13 цифровий модуль 26 розміщений в ланцюзі між електронним ключем 18 та узгоджуючим підсилювачем 15, де вихід електронного ключа 18 з'єднано з першим входом цифрового модуля 26, а вихід зазначеного цифрового модуля 26 з'єднано з входом узгоджуючого підсилювача 15 (див. Фіг.2). Безпосередньо в тракті "передача" 14 цифровий модуль 26 розміщений в ланцюзі між попереднім підсилювачем 21 та узгоджуючим підсилювачем 15, де вихід попереднього підсилювача 21 з'єднано з першим входом цифрового модуля 26, а вихід зазначеного цифрового модуля 26 з'єднано з входом узгоджуючого підсилювача 15 (див. Фіг.3). Конструктивно і технологічно безпосередньо в тракті "прийом" 13 та в тракті "передача" 14 мікропроцесор 27 з'єднаний з другим входом цифрового модуля 26. Конструктивно цифровий модуль 26 з трактом "прийом" 13 та трактом "передача" 14 і у взаємодії з мікропроцесором 27 утворюють цифровий тракт обробки інформації на низькій частоті. 7 38859 Прихованоносима радіостанція (яка заявляється) працює принаймні у двох режимах - в режимі "передача" та в режимі "прийом". Робота цифрового тракту прихованоносимої радіостанції в режимі "передача" здійснюється таким чином (див. блок-схему на Фіг.3). Сигнал з електретного мікрофону 8 надходить до попереднього підсилювача низької частоти 21, з його виходу підсилений сигнал надходить на вхід цифрового модуля 26. Цифровий модуль під управлінням мікропроцесора 27 радіостанції 1 перетворює аналогову форму сигналу в ци фрову і також кодує його у відповідності з заданим алгоритмом. З виходу цифрового модуля 26 сигнал надходить до узгоджуючого підсилювача 15, який узгоджує вхідний та ви хідний опори цифрового модуля 26 і генератора 22 керованого напругою. Підсилений сигнал надходить на вхід генератора 22 керованого напругою і модулює його високочастотні коливання. Промодульовані високочастотні коливання з виходу генератора (позиція 22) надходять до високочастотного підсилювача потужності 23 і з його виходу - до антенного комутатора 24. Комутатор (позиція 24) з'єднує вихід високочастотного підсилювача потужності 23 з антеною 25 (див. блок-схеми на Фіг.1 та на Фіг.3). Робота цифрового тракту прихованоносимої радіостанції в режимі "прийом" здійснюється таким чином (див. блок-схему на Фіг.2). 8 Сигнал з фазочастотного детектора 16 надходить до фільтра 17 верхніх частот, звідти низькочастотна складова сигналу надходить до електронного ключа 18. Електронний ключ 18 пропускає цей сигнал до входу цифрового модуля 26. Цифровий модуль 26 під управлінням мікропроцесора 27 радіостанції 1 декодує його у відповідності з заданим алгоритмом і також перетворює цифрову форму прийнятого сигналу в аналогову. З ви ходу цифрового модуля 26 сигнал надходить до узгоджуючого підсилювача 15, який узгоджує вхідний та вихідний опори цифрового модуля з ступінчатим регулятором гучності 19. Регулятором гучності 19 встановлюється потрібний (комфортний) рівень сигналу. Після регулятора гучності 19 сигнал надходить до входу підсилювача 20 потужності низької частоти, де підсилюється і подається на електродинамічний гучномовець 9 (що розміщений в окремому корпусі 10, який приєднаний до базового корпусу 2 радіостанції 1 за допомогою гнучкого шлангу 11) (див. блок-схеми на Фіг.1 та на Фіг.2). Таким чином, технічне рішення у вигляді прихованоносимої радіостанції дозволяє розширити технічні і функціональні можливості зазначеної прихованоносимої радіостанції, а також забезпечує надійну приховану передачу розмовної інформації і може знайти широке застосування в оперативній роботі працівниками силових стр уктур. 9 Комп’ютерна в ерстка А. Рябко 38859 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
