Електродна система для руйнування великогабаритних монолітів

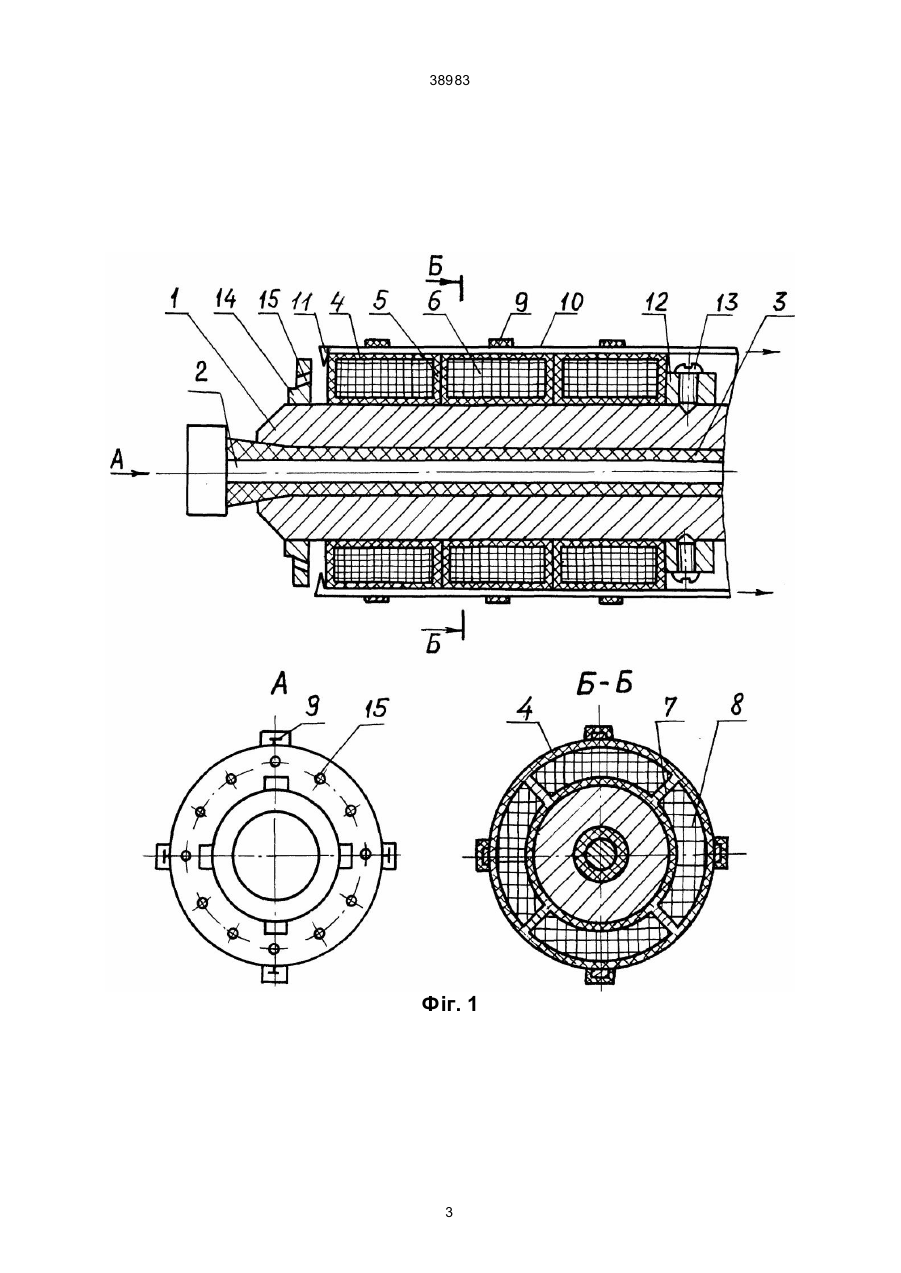

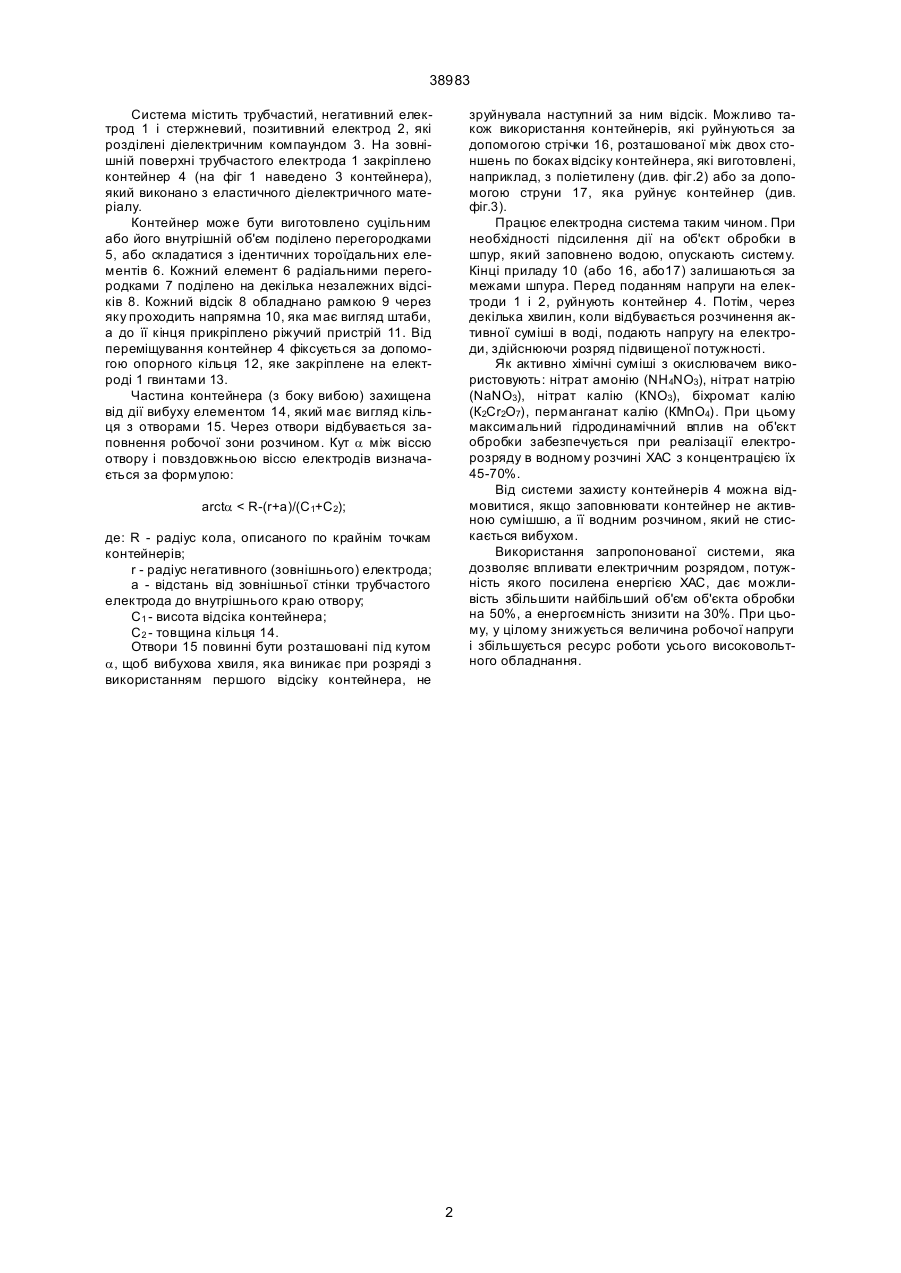

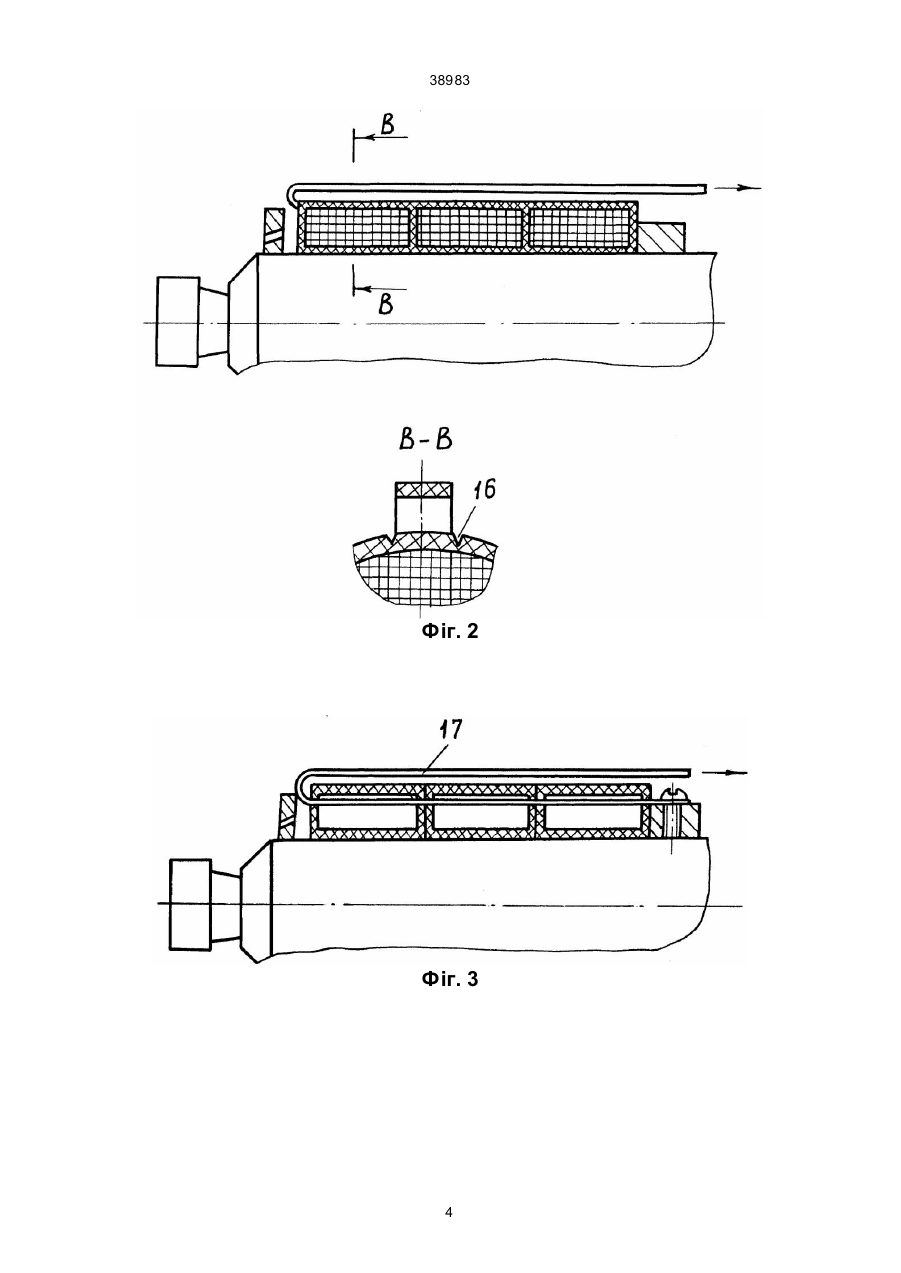

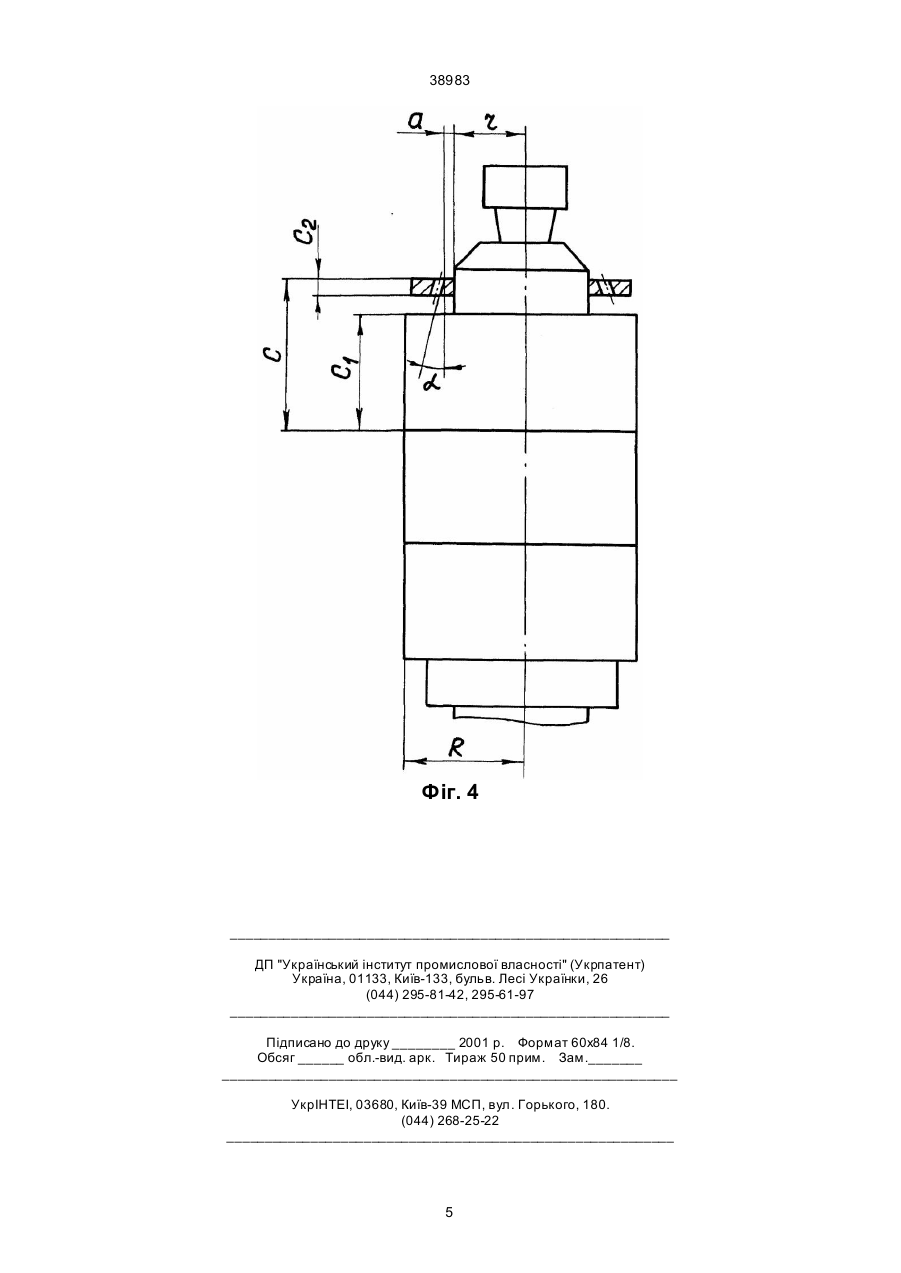

1.Електродна система для руйнування великогабаритних монолітів, що містить коаксіально розташовані електроди, один з яких, зовнішній, трубчастий, ізольовані діелектричним компаундом, яка відрізняється тим, що тр убчастий електрод обладнано закріпленим на його зовнішній поверхні герметичним контейнером, який виконано з еластичного матеріалу і обладнано пристроєм для його дистанційного руйнування, при цьому контейнер заповнено хімічно активною сумішшю з окислювачем. 2. Електродна система для руйнування великогабаритних монолітів за п.1, яка відрізняється тим, що контейнер виконано з окремих елементів. (19) (21) 2000127338 (22) 19.12.2000 (24) 15.05.2001 (33) UA (46) 15.05.2001, Бюл. № 4, 2001 р. (72) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович (73) Мнухін Анатолій Григорович, Мнухін Михайло Анатольович, Насонов Сергій Володимирович, Меркулов Олег Миколайович, Чередніченко Вікторія Вікторівна, Ємельяненко Володимир Іванович, Горошко Ігор Петрович 38983 Система містить трубчастий, негативний електрод 1 і стержневий, позитивний електрод 2, які розділені діелектричним компаундом 3. На зовнішній поверхні трубчастого електрода 1 закріплено контейнер 4 (на фіг 1 наведено 3 контейнера), який виконано з еластичного діелектричного матеріалу. Контейнер може бути виготовлено суцільним або його внутрішній об'єм поділено перегородками 5, або складатися з ідентичних тороїдальних елементів 6. Кожний елемент 6 радіальними перегородками 7 поділено на декілька незалежних відсіків 8. Кожний відсік 8 обладнано рамкою 9 через яку проходить напрямна 10, яка має вигляд штаби, а до її кінця прикріплено ріжучий пристрій 11. Від переміщування контейнер 4 фіксується за допомогою опорного кільця 12, яке закріплене на електроді 1 гвинтами 13. Частина контейнера (з боку вибою) захищена від дії вибуху елементом 14, який має вигляд кільця з отворами 15. Через отвори відбувається заповнення робочої зони розчином. Кут a між віссю отвору і повздовжньою віссю електродів визначається за формулою: зруйнувала наступний за ним відсік. Можливо також використання контейнерів, які руйнуються за допомогою стрічки 16, розташованої між двох стоншень по боках відсіку контейнера, які виготовлені, наприклад, з поліетилену (див. фіг.2) або за допомогою струни 17, яка руйнує контейнер (див. фіг.3). Працює електродна система таким чином. При необхідності підсилення дії на об'єкт обробки в шпур, який заповнено водою, опускають систему. Кінці приладу 10 (або 16, або17) залишаються за межами шпура. Перед поданням напруги на електроди 1 і 2, руйнують контейнер 4. Потім, через декілька хвилин, коли відбувається розчинення активної суміші в воді, подають напругу на електроди, здійснюючи розряд підвищеної потужності. Як активно хімічні суміші з окислювачем використовують: нітрат амонію (NН4NО3), нітрат натрію (NаNО3), нітрат калію (КNО3), біхромат калію (К2Сr2O7), перманганат калію (КМnO4). При цьому максимальний гідродинамічний вплив на об'єкт обробки забезпечується при реалізації електророзряду в водному розчині ХАС з концентрацією їх 45-70%. Від системи захисту контейнерів 4 можна відмовитися, якщо заповнювати контейнер не активною сумішшю, а її водним розчином, який не стискається вибухом. Використання запропонованої системи, яка дозволяє впливати електричним розрядом, потужність якого посилена енергією ХАС, дає можливість збільшити найбільший об'єм об'єкта обробки на 50%, а енергоємність знизити на 30%. При цьому, у цілому знижується величина робочої напруги і збільшується ресурс роботи усього високовольтного обладнання. arcta < R-(r+а)/(С1+С2); де: R - радіус кола, описаного по крайнім точкам контейнерів; r - радіус негативного (зовнішнього) електрода; а - відстань від зовнішньої стінки трубчастого електрода до внутрішнього краю отвору; С1 - висота відсіка контейнера; С2 - товщина кільця 14. Отвори 15 повинні бути розташовані під кутом a, щоб вибухова хвиля, яка виникає при розряді з використанням першого відсіку контейнера, не 2 38983 Фіг. 1 3 38983 Фіг. 2 Фіг. 3 4 38983 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
