Бульдозерне устаткування

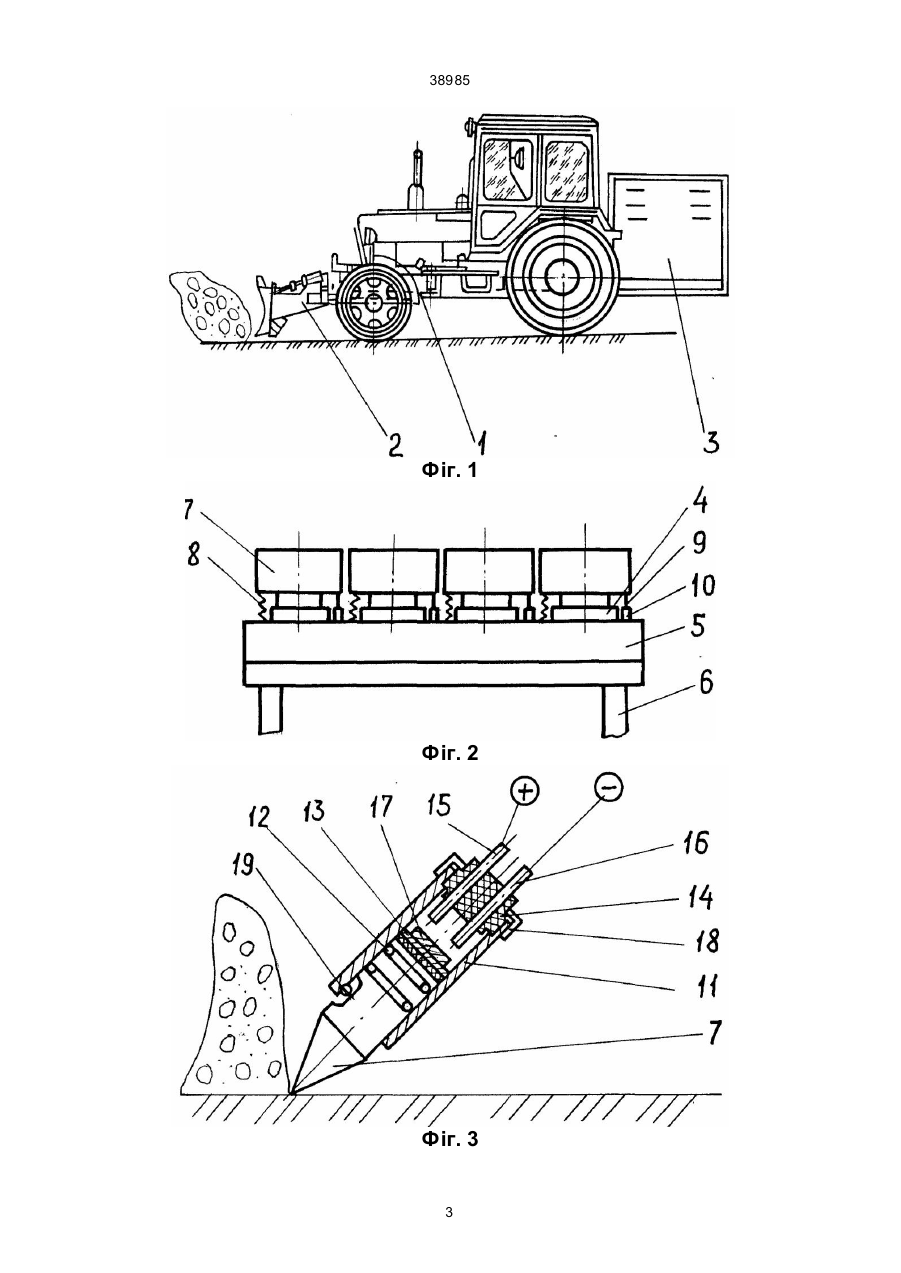

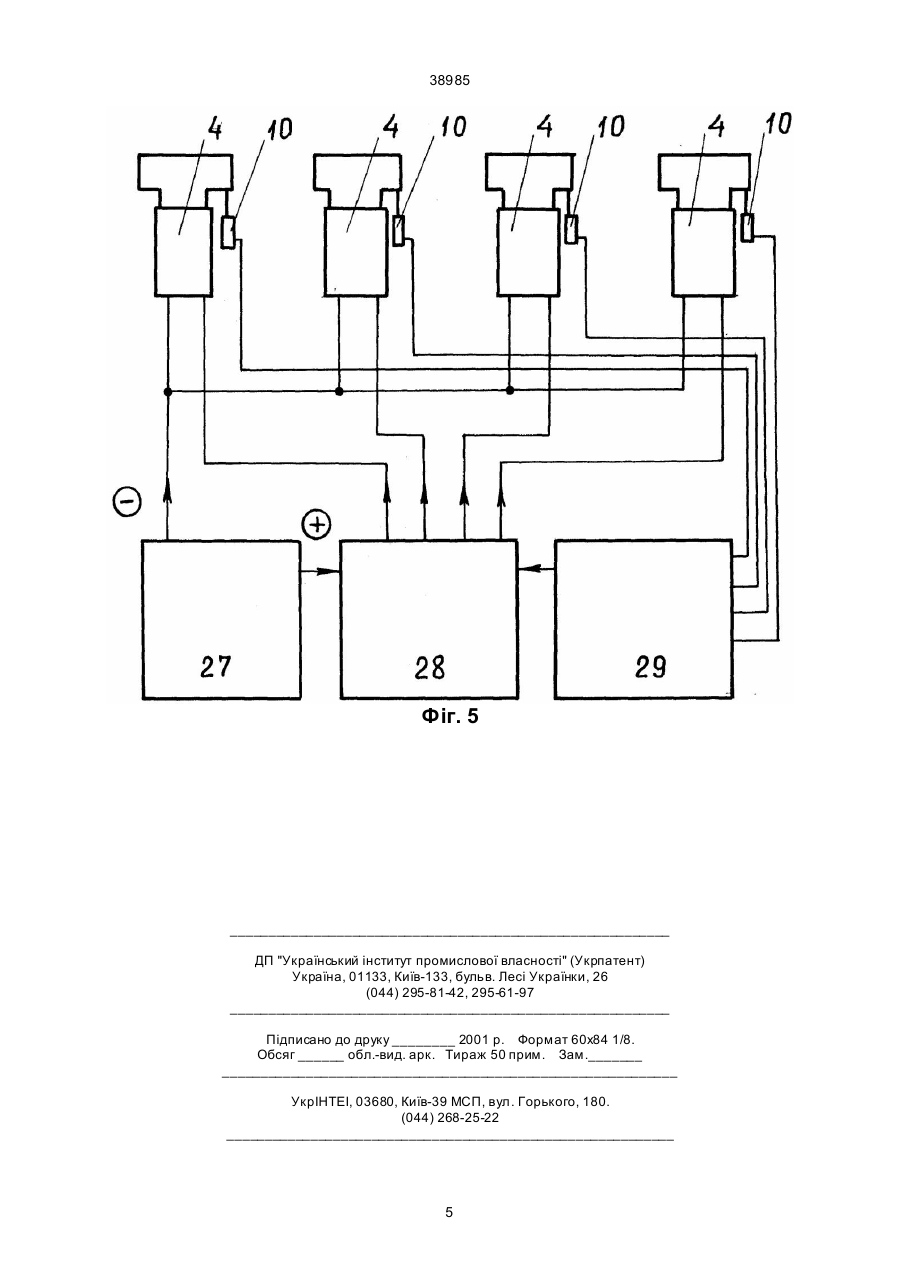

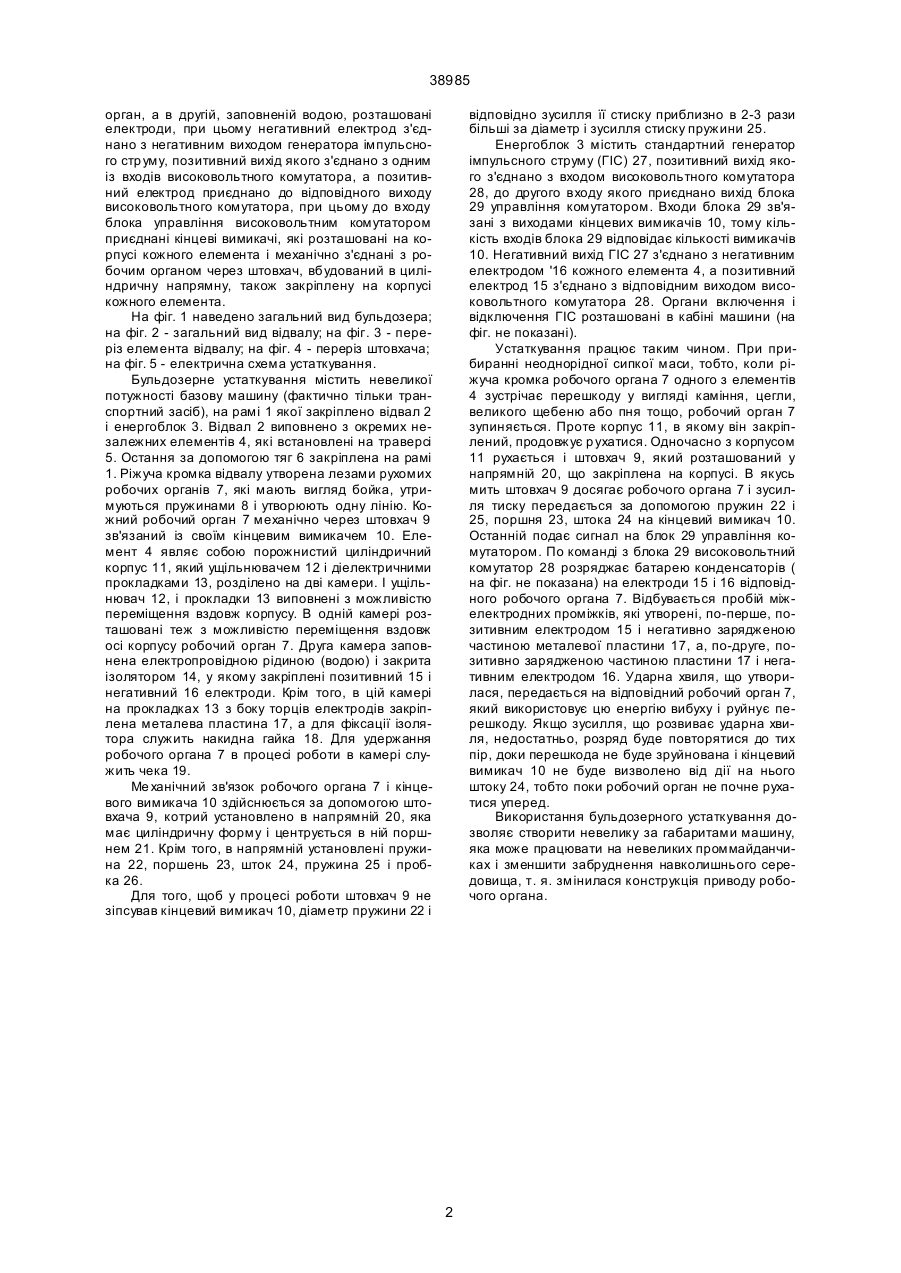

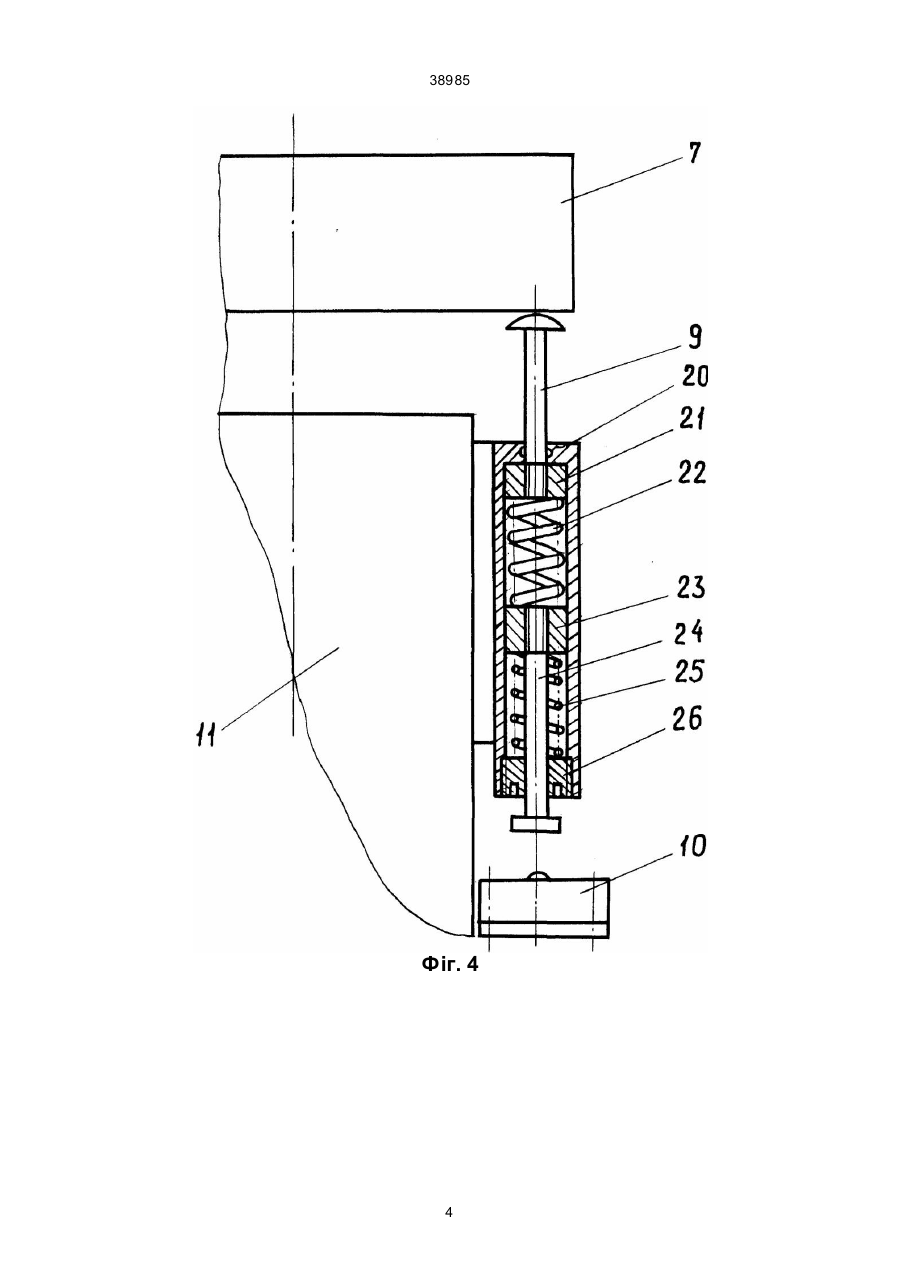

Бульдозерне устаткування, що містить відвал, який закріплено на рамі машини і пристрої для його переміщення, який відрізняється тим, що воно обладнано енергоблоком, який має батарею конденсаторів, генератор імпульсного струму, ви 38985 орган, а в другій, заповненій водою, розташовані електроди, при цьому негативний електрод з'єднано з негативним виходом генератора імпульсного стр уму, позитивний вихід якого з'єднано з одним із входів високовольтного комутатора, а позитивний електрод приєднано до відповідного виходу високовольтного комутатора, при цьому до входу блока управління високовольтним комутатором приєднані кінцеві вимикачі, які розташовані на корпусі кожного елемента і механічно з'єднані з робочим органом через штовхач, вбудований в циліндричну напрямну, також закріплену на корпусі кожного елемента. На фіг. 1 наведено загальний вид бульдозера; на фіг. 2 - загальний вид відвалу; на фіг. 3 - переріз елемента відвалу; на фіг. 4 - переріз штовхача; на фіг. 5 - електрична схема устаткування. Бульдозерне устаткування містить невеликої потужності базову машину (фактично тільки транспортний засіб), на рамі 1 якої закріплено відвал 2 і енергоблок 3. Відвал 2 виповнено з окремих незалежних елементів 4, які встановлені на траверсі 5. Остання за допомогою тяг 6 закріплена на рамі 1. Ріжуча кромка відвалу утворена лезами рухомих робочих органів 7, які мають вигляд бойка, утримуються пружинами 8 і утворюють одну лінію. Кожний робочий орган 7 механічно через штовхач 9 зв'язаний із своїм кінцевим вимикачем 10. Елемент 4 являє собою порожнистий циліндричний корпус 11, який ущільнювачем 12 і діелектричними прокладками 13, розділено на дві камери. І ущільнювач 12, і прокладки 13 виповнені з можливістю переміщення вздовж корпусу. В одній камері розташовані теж з можливістю переміщення вздовж осі корпусу робочий орган 7. Друга камера заповнена електропровідною рідиною (водою) і закрита ізолятором 14, у якому закріплені позитивний 15 і негативний 16 електроди. Крім того, в цій камері на прокладках 13 з боку торців електродів закріплена металева пластина 17, а для фіксації ізолятора служить накидна гайка 18. Для удержання робочого органа 7 в процесі роботи в камері служить чека 19. Ме ханічний зв'язок робочого органа 7 і кінцевого вимикача 10 здійснюється за допомогою штовхача 9, котрий установлено в напрямній 20, яка має циліндричну форму і центрується в ній поршнем 21. Крім того, в напрямній установлені пружина 22, поршень 23, шток 24, пружина 25 і пробка 26. Для того, щоб у процесі роботи штовхач 9 не зіпсував кінцевий вимикач 10, діаметр пружини 22 і відповідно зусилля її стиску приблизно в 2-3 рази більші за діаметр і зусилля стиску пружини 25. Енергоблок 3 містить стандартний генератор імпульсного струму (ГІС) 27, позитивний вихід якого з'єднано з входом високовольтного комутатора 28, до другого входу якого приєднано вихід блока 29 управління комутатором. Входи блока 29 зв'язані з виходами кінцевих вимикачів 10, тому кількість входів блока 29 відповідає кількості вимикачів 10. Негативний вихід ГІС 27 з'єднано з негативним електродом '16 кожного елемента 4, а позитивний електрод 15 з'єднано з відповідним виходом високовольтного комутатора 28. Органи включення і відключення ГІС розташовані в кабіні машини (на фіг. не показані). Устаткування працює таким чином. При прибиранні неоднорідної сипкої маси, тобто, коли ріжуча кромка робочого органа 7 одного з елементів 4 зустрічає перешкоду у вигляді каміння, цегли, великого щебеню або пня тощо, робочий орган 7 зупиняється. Проте корпус 11, в якому він закріплений, продовжує р ухатися. Одночасно з корпусом 11 рухається і штовхач 9, який розташований у напрямній 20, що закріплена на корпусі. В якусь мить штовхач 9 досягає робочого органа 7 і зусилля тиску передається за допомогою пружин 22 і 25, поршня 23, штока 24 на кінцевий вимикач 10. Останній подає сигнал на блок 29 управління комутатором. По команді з блока 29 високовольтний комутатор 28 розряджає батарею конденсаторів ( на фіг. не показана) на електроди 15 і 16 відповідного робочого органа 7. Відбувається пробій міжелектродних проміжків, які утворені, по-перше, позитивним електродом 15 і негативно зарядженою частиною металевої пластини 17, а, по-друге, позитивно зарядженою частиною пластини 17 і негативним електродом 16. Ударна хвиля, що утворилася, передається на відповідний робочий орган 7, який використовує цю енергію вибуху і руйнує перешкоду. Якщо зусилля, що розвиває ударна хвиля, недостатньо, розряд буде повторятися до тих пір, доки перешкода не буде зруйнована і кінцевий вимикач 10 не буде визволено від дії на нього штоку 24, тобто поки робочий орган не почне рухатися уперед. Використання бульдозерного устаткування дозволяє створити невелику за габаритами машину, яка може працювати на невеликих проммайданчиках і зменшити забруднення навколишнього середовища, т. я. змінилася конструкція приводу робочого органа. 2 38985 Фіг. 1 Фіг. 2 Фіг. 3 3 38985 Фіг. 4 4 38985 Фіг. 5 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
