Бульдозерне обладнання

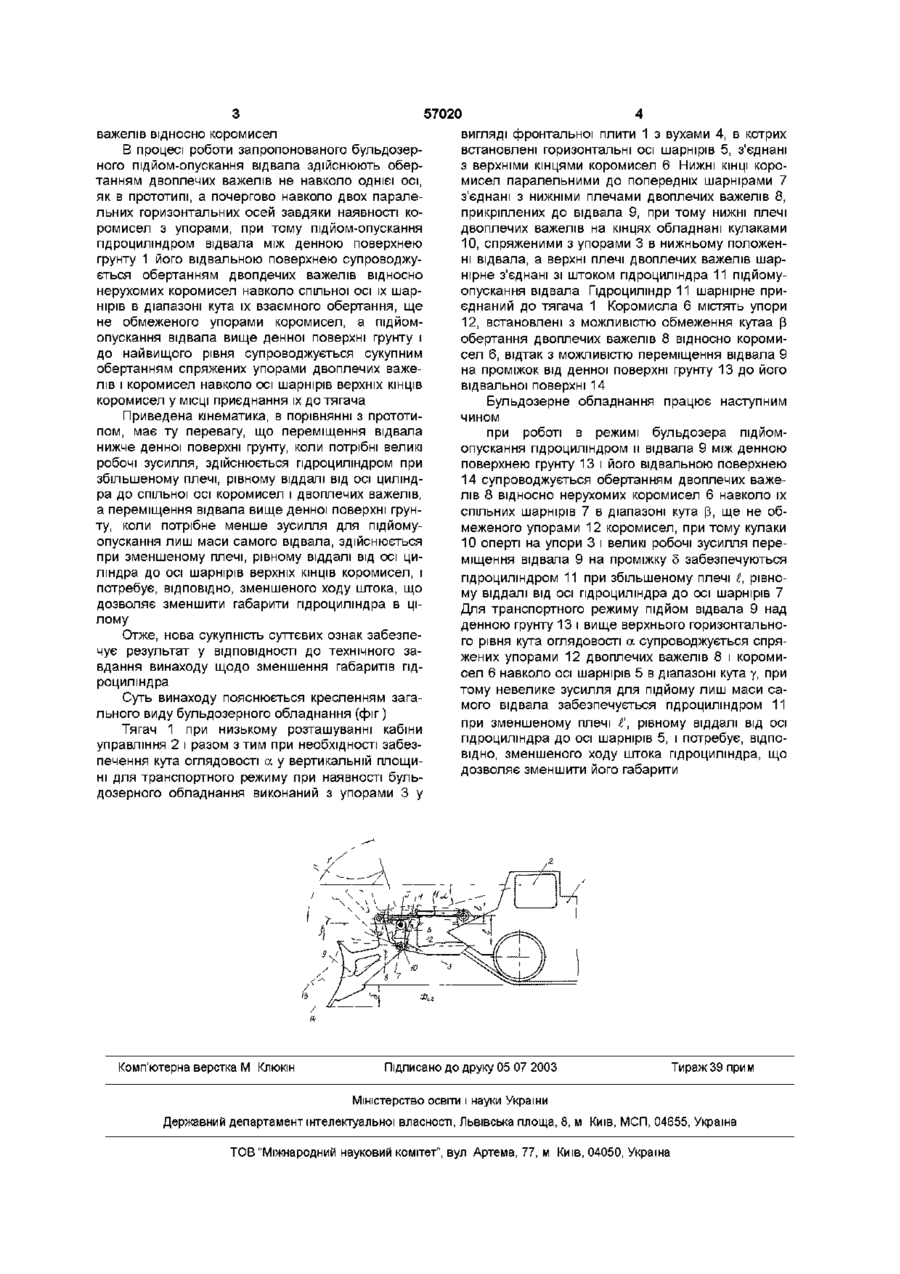

Бульдозерне обладнання, що містить відвал і двоплечі важелі, одним плечем приєднані до відвала, а другим - через встановлений на шарнірах гідроциліндр підйому-опускання відвала до тягача, яке відрізняється тим, що двоплечі важелі приєднані до тягача через шарнірно з'єднані з ними коромисла, в місцях їх з'єднання на двоплечих важелях виконані кулаки, що опираються на упори тягача, а кут зведення двоплечих важелів і коромисел обмежений виконаними на останніх упорами Винахід відносяться до бульдозерного обладнання спецмашин з низьким розташуванням кабін управління, в котрих кут оглядовості для транспортного режиму у вертикальній площині забезпечується за рахунок підняття відвала вище верхнього горизонтального рівня кута оглядовості при обмеженні подальшого підняття відвала, наприклад, крановою стрілою Відомий, ЯК аналог, бульдозер, що містить базову машину, штовхаючи бруси, відвал, гідроциліндри підйому-опускання відвала і двоплечі важелі з опорними катками на одних плечах при з'єднанні других плеч важелів з гідроциліндрами підйомуопускання відвала (див опис винаходу СРСР до а с №969832, кл E02F3/76, 1980р) В процесі роботи аналога підняття відвала над денною поверхнею грунту для транспортного режиму і опускання до відвальної поверхні здійснюють обертанням гідроциліндрами двоплечих важелів навколо осей опорних катків Недоліком аналога є низький діапазон підйому-опускання відвала, неприйнятний для базових машин з низьким розташуванням кабін управління і з обмеженим кутом оглядовості у вертикальній мою відвала, а верхні - звязані з тягачем через гідроциліндри (див опис винаходу СРСР до а с №1020524, кл E02F3/76, 1982р) В процесі роботи прототипа в режимі бульдозера підйом-опускання відвала здійснюється шляхом обертання його з охоплюючою рамою навколо осі середніх шарнірів двоплечих важелів від дії гідроциліндрів на верхні КІНЦІ ЦИХ важелів Недолік прототипа полягає в тому, що підйомопускання на значну висоту відвала з охоплюючою рамою обертанням навколо однієї осі співосних шарнірів у середній частині двоплечих важелів вимагає великого ходу стоків гідроциліндрів, що, в свою чергу, веде до збільшення загальних габаритів машини і, зокрема, до збільшення ємкості для запасу робочої рідини гідросистеми машини Технічним завданням винаходу є зменшення довжини ходу штока гідроциліндра при значній висоті підйому-опускання відвала Для досягнення технічного результату запропонована конструкція бульдозерного обладнання поряд з суттєвими ознаками, властивими для прототипа, такими, як тягач з упорами, що можуть взаємодіяти з кулаками, відвал з двоплечими важелями і гідроциліндр підйому-опускання відвала, шарнірно з'єднаний з тягачем і з верхніми плечами двоплечих важелів, містить нові, ВІДМІННІ ВІД прототипа суттєві ознаки, а саме двоплечі важелі по кінцях нижніх плеч обладнані кулажами, спереду у вертикальній площині до тягача верхніми кінцями шарнірно приєднані коромисла, нижні КІНЦІ котрих шарнірне з'єднані з нижніми плечами двоплечих важелів, при тому коромисла обладнані упорами з можливістю обмеження кута обертання двоплечих ПЛОЩИНІ Відомий також, вибрати як прототип за більшістю співпадаючих суттєвих ознак 1 за призначенням - покращенням оглядовості в транспортному режимі, бульдозер-шляхоторувач, що містить базову машину-тягач, відвал з охоплюючою рамою і двоплечими важелями і гідроциліндри підйомуопускання віддала, при тому двоплечі важелі шарнірно прикріплені середньою частиною до тягача, нижні КІНЦІ їх шарнірно з'єднані з охоплюючою ра О о о ю 57020 важелів відносно коромисел В процесі роботи запропонованого бульдозерного підйом-опускання відвала здійснюють обертанням двоплечих важелів не навколо однієї осі, як в прототипі, а почергово навколо двох паралельних горизонтальних осей завдяки наявності коромисел з упорами, при тому підйом-опускання гідроциліндром відвала між денною поверхнею грунту 1 його відвальною поверхнею супроводжується обертанням двопдечих важелів відносно нерухомих коромисел навколо спільної осі їх шарнірів в діапазоні кута їх взаємного обертання, ще не обмеженого упорами коромисел, а підйомопускання відвала вище денної поверхні грунту і до найвищого рівня супроводжується сукупним обертанням спряжених упорами двоплечих важелів і коромисел навколо осі шарнірів верхніх КІНЦІВ коромисел у МІСЦІ приєднання їх до тягача Приведена кінематика, в порівнянні з прототипом, має ту перевагу, що переміщення відвала нижче денної поверхні грунту, коли потрібні великі робочі зусилля, здійснюється гідроциліндром при збільшеному плечі, рівному віддалі від осі циліндра до спільної осі коромисел і двоплечих важелів, а переміщення відвала вище денної поверхні грунту, коли потрібне менше зусилля для підйомуопускання лиш маси самого відвала, здійснюється при зменшеному плечі, рівному віддалі від осі циліндра до осі шарнірів верхніх КІНЦІВ коромисел, і потребує, ВІДПОВІДНО, зменшеного ходу штока, що дозволяє зменшити габарити гідроциліндра в цілому Отже, нова сукупність суттєвих ознак забезпечує результат у ВІДПОВІДНОСТІ до технічного завдання винаходу щодо зменшення габаритів гідроциліндра Суть винаходу пояснюється кресленням загального виду бульдозерного обладнання (фіг) Тягач 1 при низькому розташуванні кабіни управління 2 і разом з тим при необхідності забезпечення кута оглядовості а у вертикальній площині для транспортного режиму при наявності бульдозерного обладнання виконаний з упорами 3 у Комп'ютерна верстка М Клюкш вигляді фронтальної плити 1 з вухами 4, в котрих встановлені горизонтальні осі шарнірів 5, з'єднані з верхніми кінцями коромисел 6 Нижні КІНЦІ коромисел паралельними до попередніх шарнірами 7 з'єднані з нижніми плечами двоплечих важелів 8, прикріплених до відвала 9, при тому нижні плечі двоплечих важелів на кінцях обладнані кулаками 10, спряженими з упорами 3 в нижньому положенні відвала, а верхні плечі двоплечих важелів шарнірне з'єднані зі штоком гідроциліндра 11 підйомуопускання відвала Гідроциліндр 11 шарнірне приєднаний до тягача 1 Коромисла 6 містять упори 12, встановлені з можливістю обмеження кутаа р обертання двоплечих важелів 8 відносно коромисел 6, відтак з можливістю переміщення відвала 9 на проміжок від денної поверхні грунту 13 до його відвальної поверхні 14 Бульдозерне обладнання працює наступним чином при роботі в режимі бульдозера підйомопускання гідроциліндром и відвала 9 між денною поверхнею грунту 13 і його відвальною поверхнею 14 супроводжується обертанням двоплечих важелів 8 відносно нерухомих коромисел 6 навколо їх спільних шарнірів 7 в діапазоні кута р, ще не обмеженого упорами 12 коромисел, при тому кулаки 10 оперті на упори 3 і великі робочі зусилля переміщення відвала 9 на проміжку 5 забезпечуються гідроциліндром 11 при збільшеному плечі £, рівному віддалі від осі гідроциліндра до осі шарнірів 7 Для транспортного режиму підйом відвала 9 над денною грунту 13 і вище верхнього горизонтального рівня кута оглядовості а супроводжується спряжених упорами 12 двоплечих важелів 8 і коромисел 6 навколо осі шарнірів 5 в діапазоні кута у, при тому невелике зусилля для підйому лиш маси самого відвала забезпечується гідроциліндром 11 при зменшеному плечі £', рівному віддалі від осі гідроциліндра до осі шарнірів 5, і потребує, ВІДПОВІДНО, зменшеного ходу штока гідроциліндра, що дозволяє зменшити його габарити Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
