Відкритий безпечний розбірний плаваючий басейн з пляжем на воді

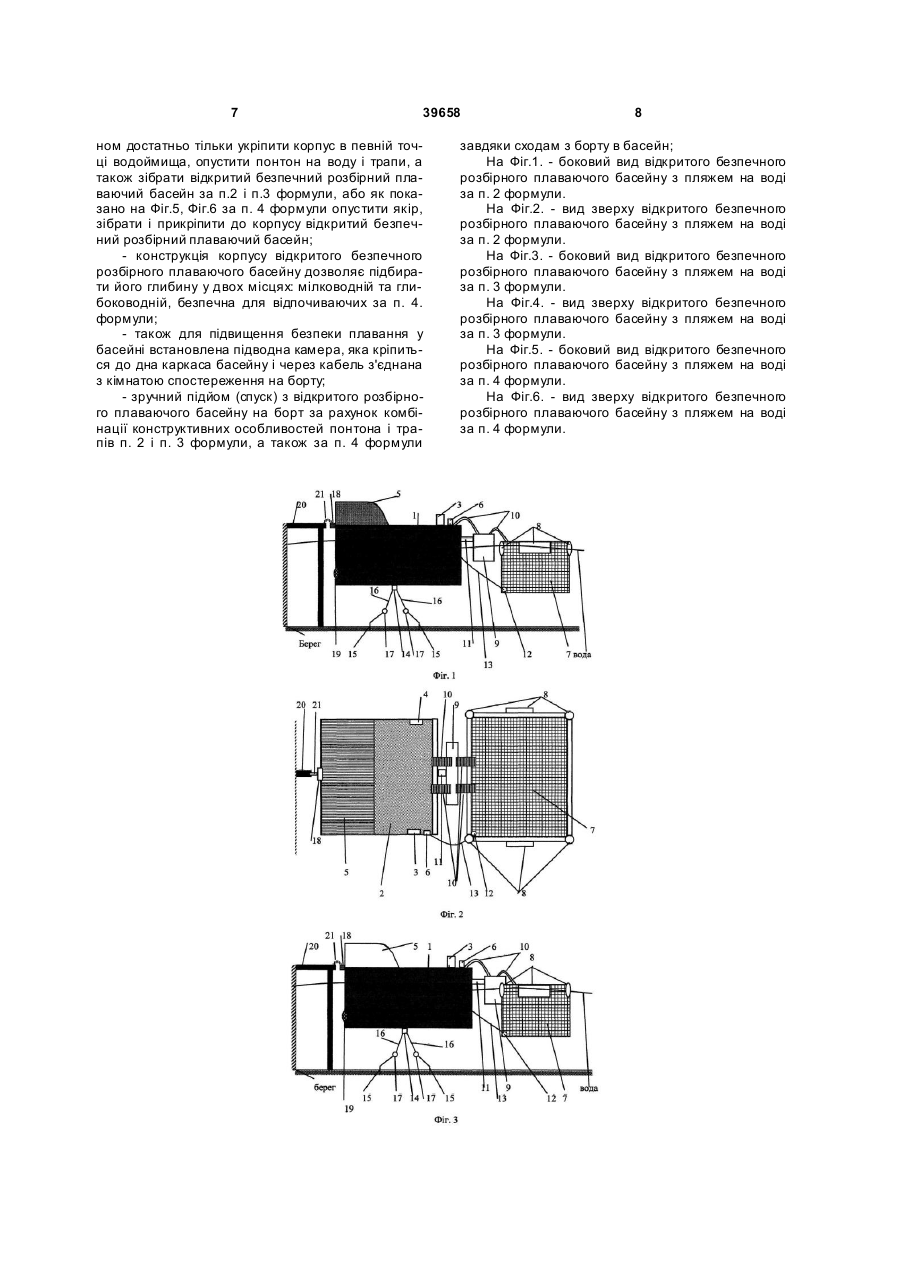

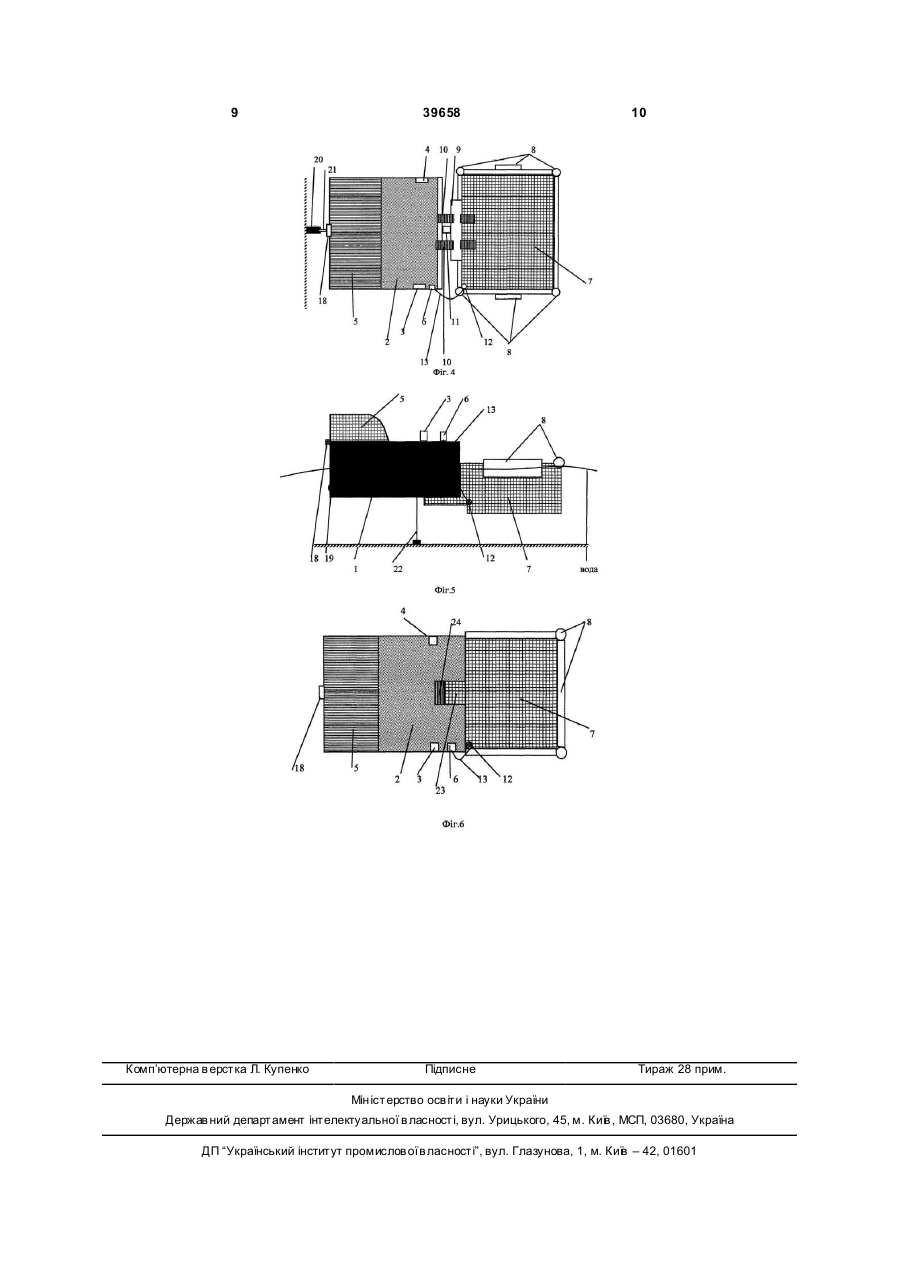

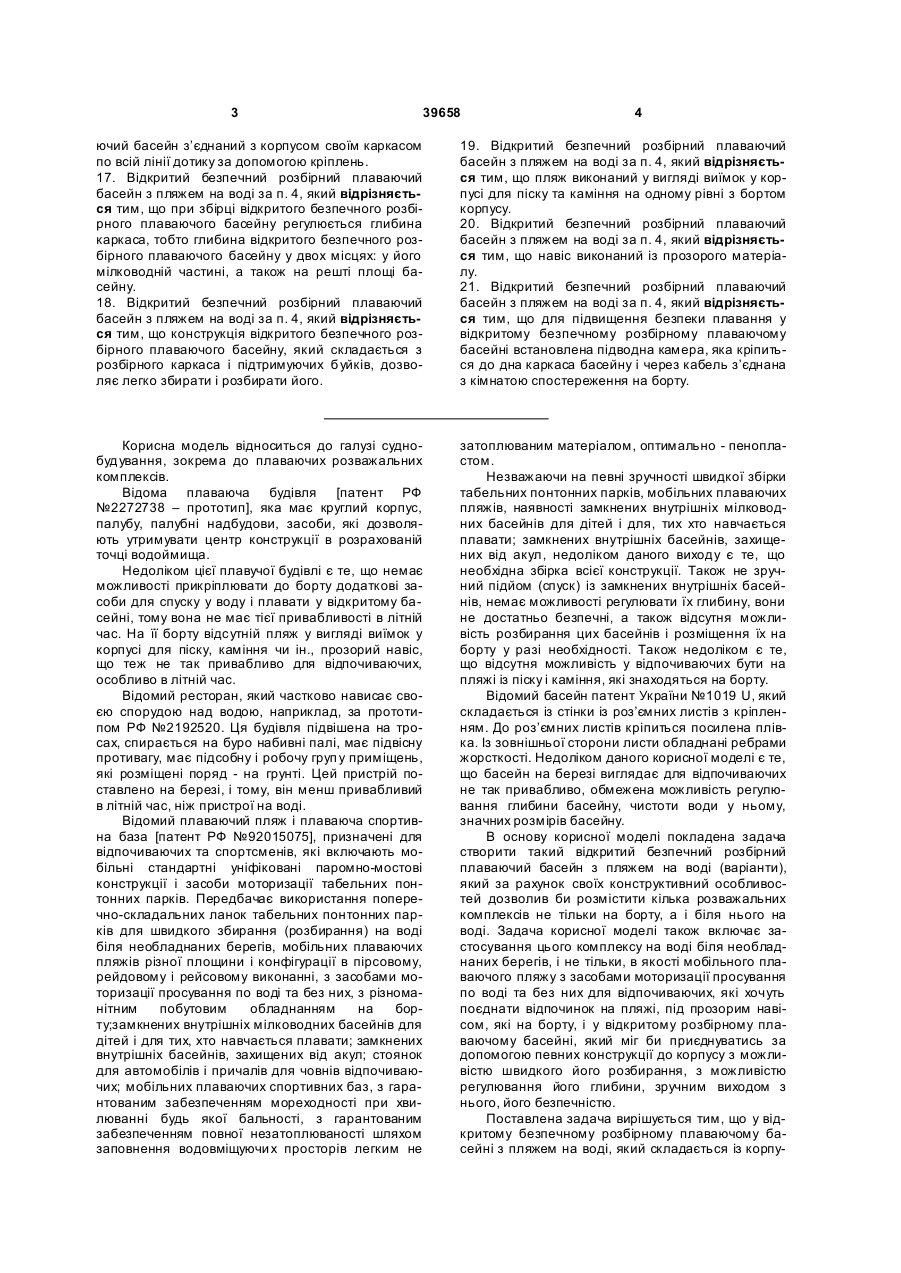

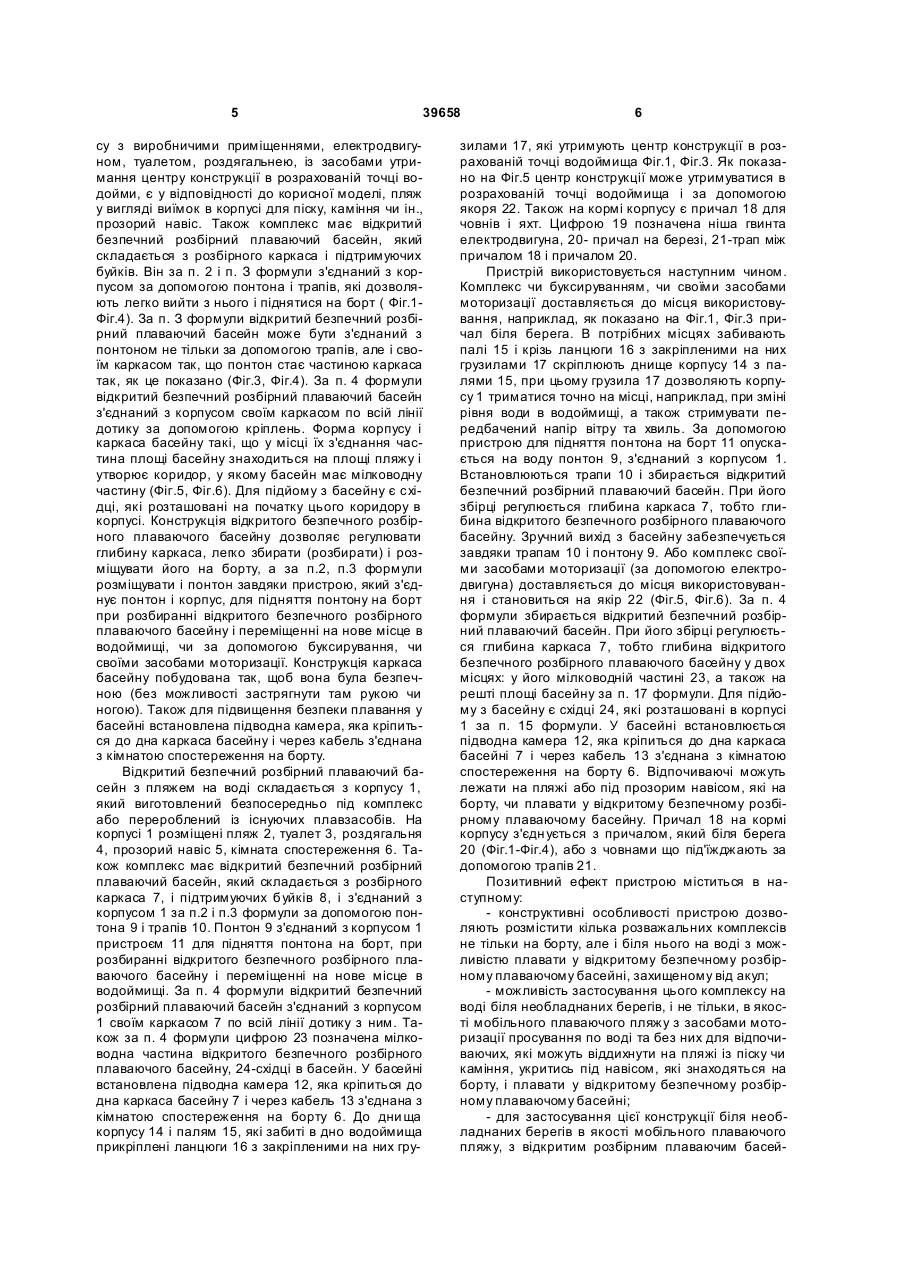

1. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді, який має плаваючий корпус, виробничі приміщення, засоби утримання центру конструкції в розрахованій точці водойми, який відрізняється тим, що на ньому розміщені пляж, навіс, пристрій спуску у воду, відкритий безпечний розбірний плаваючий басейн. 2. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 1, який відрізняється тим, що пристрій для спуску у воду складається із понтона і трапів, які з'єднують відкритий розбірний плаваючий басейн з корпусом, і дозволяє легко піднятися на борт з води. 3. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 2, який відрізняється тим, що відкритий безпечний розбірний плаваючий басейн зєднаний з понтоном не тільки за допомогою трапів, але і своїм каркасом так, що понтон стає частиною каркаса. 4. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 1, який відрізняється тим, що форма корпусу пляжу і каркаса відкритого безпечного розбірного плаваючого басейну такі, що у місці їх з'єднання частина площі басейну знаходиться на площі пляжу і утворює коридор, у якому басейн має мілководну частину. 5. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 2, який відрізняється тим, що пляж виконаний у вигляді виїмок у корпусі для піску та каміння на одному рівні з бортом корпусу. 6. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 2, який відрізняється тим, що навіс виконаний із прозорого матеріалу. 7. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 2, який відрізняється тим, що є пристрій для підняття понтона на борт при розбиранні відкритого розбірного плаваючого басейну, який з'єднує понтон і корпус. 8. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 2, який відрізняється 2 (19) 1 3 39658 4 ючий басейн з’єднаний з корпусом своїм каркасом по всій лінії дотику за допомогою кріплень. 17. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 4, який відрізняється тим, що при збірці відкритого безпечного розбірного плаваючого басейну регулюється глибина каркаса, тобто глибина відкритого безпечного розбірного плаваючого басейну у двох місцях: у його мілководній частині, а також на решті площі басейну. 18. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 4, який відрізняється тим, що конструкція відкритого безпечного розбірного плаваючого басейну, який складається з розбірного каркаса і підтримуючих буйків, дозволяє легко збирати і розбирати його. 19. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 4, який відрізняється тим, що пляж виконаний у вигляді виїмок у корпусі для піску та каміння на одному рівні з бортом корпусу. 20. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 4, який відрізняється тим, що навіс виконаний із прозорого матеріалу. 21. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді за п. 4, який відрізняється тим, що для підвищення безпеки плавання у відкритому безпечному розбірному плаваючому басейні встановлена підводна камера, яка кріпиться до дна каркаса басейну і через кабель з’єднана з кімнатою спостереження на борту. Корисна модель відноситься до галузі суднобудування, зокрема до плаваючих розважальних комплексів. Відома плаваюча будівля [патент РФ №2272738 – прототип], яка має круглий корпус, палубу, палубні надбудови, засоби, які дозволяють утримувати центр конструкції в розрахованій точці водоймища. Недоліком цієї плавучої будівлі є те, що немає можливості прикріплювати до борту додаткові засоби для спуску у воду і плавати у відкритому басейні, тому вона не має тієї привабливості в літній час. На її борту відсутній пляж у вигляді виїмок у корпусі для піску, каміння чи ін., прозорий навіс, що теж не так привабливо для відпочиваючих, особливо в літній час. Відомий ресторан, який частково нависає своєю спорудою над водою, наприклад, за прототипом РФ №2192520. Ця будівля підвішена на тросах, спирається на буро набивні палі, має підвісну противагу, має підсобну і робочу груп у приміщень, які розміщені поряд - на грунті. Цей пристрій поставлено на березі, і тому, він менш привабливий в літній час, ніж пристрої на воді. Відомий плаваючий пляж і плаваюча спортивна база [патент РФ №92015075], призначені для відпочиваючих та спортсменів, які включають мобільні стандартні уніфіковані паромно-мостові конструкції і засоби моторизації табельних понтонних парків. Передбачає використання поперечно-складальних ланок табельних понтонних парків для швидкого збирання (розбирання) на воді біля необладнаних берегів, мобільних плаваючих пляжів різної площини і конфігурації в пірсовому, рейдовому і рейсовому виконанні, з засобами моторизації просування по воді та без них, з різноманітним побутовим обладнанням на борту;замкнених внутрішніх мілководних басейнів для дітей і для тих, хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул; стоянок для автомобілів і причалів для човнів відпочиваючих; мобільних плаваючих спортивних баз, з гарантованим забезпеченням мореходності при хвилюванні будь якої бальності, з гарантованим забезпеченням повної незатоплюваності шляхом заповнення водовміщуючи х просторів легким не затоплюваним матеріалом, оптимально - пенопластом. Незважаючи на певні зручності швидкої збірки табельних понтонних парків, мобільних плаваючих пляжів, наявності замкнених внутрішніх мілководних басейнів для дітей і для, тих хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул, недоліком даного виходу є те, що необхідна збірка всієї конструкції. Також не зручний підйом (спуск) із замкнених внутрішніх басейнів, немає можливості регулювати їх глибину, вони не достатньо безпечні, а також відсутня можливість розбирання цих басейнів і розміщення їх на борту у разі необхідності. Також недоліком є те, що відсутня можливість у відпочиваючих бути на пляжі із піску і каміння, які знаходяться на борту. Відомий басейн патент України №1019 U, який складається із стінки із роз’ємних листів з кріпленням. До роз’ємних листів кріпиться посилена плівка. Із зовнішньої сторони листи обладнані ребрами жорсткості. Недоліком даного корисної моделі є те, що басейн на березі виглядає для відпочиваючих не так привабливо, обмежена можливість регулювання глибини басейну, чистоти води у ньому, значних розмірів басейну. В основу корисної моделі покладена задача створити такий відкритий безпечний розбірний плаваючий басейн з пляжем на воді (варіанти), який за рахунок своїх конструктивний особливостей дозволив би розмістити кілька розважальних комплексів не тільки на борту, а і біля нього на воді. Задача корисної моделі також включає застосування цього комплексу на воді біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу з засобами моторизації просування по воді та без них для відпочиваючих, які хочуть поєднати відпочинок на пляжі, під прозорим навісом, які на борту, і у відкритому розбірному плаваючому басейні, який міг би приєднуватись за допомогою певних конструкції до корпусу з можливістю швидкого його розбирання, з можливістю регулювання його глибини, зручним виходом з нього, його безпечністю. Поставлена задача вирішується тим, що у відкритому безпечному розбірному плаваючому басейні з пляжем на воді, який складається із корпу 5 39658 су з виробничими приміщеннями, електродвигуном, туалетом, роздягальнею, із засобами утримання центру конструкції в розрахованій точці водойми, є у відповідності до корисної моделі, пляж у вигляді виїмок в корпусі для піску, каміння чи ін., прозорий навіс. Також комплекс має відкритий безпечний розбірний плаваючий басейн, який складається з розбірного каркаса і підтримуючих буйків. Він за п. 2 і п. З формули з'єднаний з корпусом за допомогою понтона і трапів, які дозволяють легко вийти з нього і піднятися на борт ( Фіг.1Фіг.4). За п. З формули відкритий безпечний розбірний плаваючий басейн може бути з'єднаний з понтоном не тільки за допомогою трапів, але і своїм каркасом так, що понтон стає частиною каркаса так, як це показано (Фіг.3, Фіг.4). За п. 4 формули відкритий безпечний розбірний плаваючий басейн з'єднаний з корпусом своїм каркасом по всій лінії дотику за допомогою кріплень. Форма корпусу і каркаса басейну такі, що у місці їх з'єднання частина площі басейну знаходиться на площі пляжу і утворює коридор, у якому басейн має мілководну частину (Фіг.5, Фіг.6). Для підйому з басейну є східці, які розташовані на початку цього коридору в корпусі. Конструкція відкритого безпечного розбірного плаваючого басейну дозволяє регулювати глибину каркаса, легко збирати (розбирати) і розміщувати його на борту, а за п.2, п.3 формули розміщувати і понтон завдяки пристрою, який з'єднує понтон і корпус, для підняття понтону на борт при розбиранні відкритого безпечного розбірного плаваючого басейну і переміщенні на нове місце в водоймищі, чи за допомогою буксирування, чи своїми засобами моторизації. Конструкція каркаса басейну побудована так, щоб вона була безпечною (без можливості застрягнути там рукою чи ногою). Також для підвищення безпеки плавання у басейні встановлена підводна камера, яка кріпиться до дна каркаса басейну і через кабель з'єднана з кімнатою спостереження на борту. Відкритий безпечний розбірний плаваючий басейн з пляжем на воді складається з корпусу 1, який виготовлений безпосередньо під комплекс або перероблений із існуючих плавзасобів. На корпусі 1 розміщені пляж 2, туалет 3, роздягальня 4, прозорий навіс 5, кімната спостереження 6. Також комплекс має відкритий безпечний розбірний плаваючий басейн, який складається з розбірного каркаса 7, і підтримуючих буйків 8, і з'єднаний з корпусом 1 за п.2 і п.3 формули за допомогою понтона 9 і трапів 10. Понтон 9 з'єднаний з корпусом 1 пристроєм 11 для підняття понтона на борт, при розбиранні відкритого безпечного розбірного плаваючого басейну і переміщенні на нове місце в водоймищі. За п. 4 формули відкритий безпечний розбірний плаваючий басейн з'єднаний з корпусом 1 своїм каркасом 7 по всій лінії дотику з ним. Також за п. 4 формули цифрою 23 позначена мілководна частина відкритого безпечного розбірного плаваючого басейну, 24-східці в басейн. У басейні встановлена підводна камера 12, яка кріпиться до дна каркаса басейну 7 і через кабель 13 з'єднана з кімнатою спостереження на борту 6. До дни ща корпусу 14 і палям 15, які забиті в дно водоймища прикріплені ланцюги 16 з закріпленими на них гру 6 зилами 17, які утримують центр конструкції в розрахованій точці водоймища Фіг.1, Фіг.3. Як показано на Фіг.5 центр конструкції може утримуватися в розрахованій точці водоймища і за допомогою якоря 22. Також на кормі корпусу є причал 18 для човнів і яхт. Цифрою 19 позначена ніша гвинта електродвигуна, 20- причал на березі, 21-трап між причалом 18 і причалом 20. Пристрій використовується наступним чином. Комплекс чи буксируванням, чи своїми засобами моторизації доставляється до місця використовування, наприклад, як показано на Фіг.1, Фіг.3 причал біля берега. В потрібних місцях забивають палі 15 і крізь ланцюги 16 з закріпленими на них грузилами 17 скріплюють днище корпусу 14 з палями 15, при цьому грузила 17 дозволяють корпусу 1 триматися точно на місці, наприклад, при зміні рівня води в водоймищі, а також стримувати передбачений напір вітру та хвиль. За допомогою пристрою для підняття понтона на борт 11 опускається на воду понтон 9, з'єднаний з корпусом 1. Встановлюються трапи 10 і збирається відкритий безпечний розбірний плаваючий басейн. При його збірці регулюється глибина каркаса 7, тобто глибина відкритого безпечного розбірного плаваючого басейну. Зручний вихід з басейну забезпечується завдяки трапам 10 і понтону 9. Або комплекс своїми засобами моторизації (за допомогою електродвигуна) доставляється до місця використовування і становиться на якір 22 (Фіг.5, Фіг.6). За п. 4 формули збирається відкритий безпечний розбірний плаваючий басейн. При його збірці регулюється глибина каркаса 7, тобто глибина відкритого безпечного розбірного плаваючого басейну у двох місцях: у його мілководній частині 23, а також на решті площі басейну за п. 17 формули. Для підйому з басейну є східці 24, які розташовані в корпусі 1 за п. 15 формули. У басейні встановлюється підводна камера 12, яка кріпиться до дна каркаса басейні 7 і через кабель 13 з'єднана з кімнатою спостереження на борту 6. Відпочиваючі можуть лежати на пляжі або під прозорим навісом, які на борту, чи плавати у відкритому безпечному розбірному плаваючому басейну. Причал 18 на кормі корпусу з'єдн ується з причалом, який біля берега 20 (Фіг.1-Фіг.4), або з човнами що під'їжджають за допомогою трапів 21. Позитивний ефект пристрою міститься в наступному: - конструктивні особливості пристрою дозволяють розмістити кілька розважальних комплексів не тільки на борту, але і біля нього на воді з можливістю плавати у відкритому безпечному розбірному плаваючому басейні, захищеному від акул; - можливість застосування цього комплексу на воді біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу з засобами моторизації просування по воді та без них для відпочиваючих, які можуть віддихнути на пляжі із піску чи каміння, укритись під навісом, які знаходяться на борту, і плавати у відкритому безпечному розбірному плаваючому басейні; - для застосування цієї конструкції біля необладнаних берегів в якості мобільного плаваючого пляжу, з відкритим розбірним плаваючим басей 7 39658 ном достатньо тільки укріпити корпус в певній точці водоймища, опустити понтон на воду і трапи, а також зібрати відкритий безпечний розбірний плаваючий басейн за п.2 і п.3 формули, або як показано на Фіг.5, Фіг.6 за п. 4 формули опустити якір, зібрати і прикріпити до корпусу відкритий безпечний розбірний плаваючий басейн; - конструкція корпусу відкритого безпечного розбірного плаваючого басейну дозволяє підбирати його глибину у двох місцях: мілководній та глибоководній, безпечна для відпочиваючих за п. 4. формули; - також для підвищення безпеки плавання у басейні встановлена підводна камера, яка кріпиться до дна каркаса басейну і через кабель з'єднана з кімнатою спостереження на борту; - зручний підйом (спуск) з відкритого розбірного плаваючого басейну на борт за рахунок комбінації конструктивних особливостей понтона і трапів п. 2 і п. 3 формули, а також за п. 4 формули 8 завдяки сходам з борту в басейн; На Фіг.1. - боковий вид відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 2 формули. На Фіг.2. - вид зверху відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 2 формули. На Фіг.3. - боковий вид відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 3 формули. На Фіг.4. - вид зверху відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 3 формули. На Фіг.5. - боковий вид відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 4 формули. На Фіг.6. - вид зверху відкритого безпечного розбірного плаваючого басейну з пляжем на воді за п. 4 формули. 9 Комп’ютерна в ерстка Л. Купенко 39658 Підписне 10 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
