Плаваючий пляж з відкритими басейнами

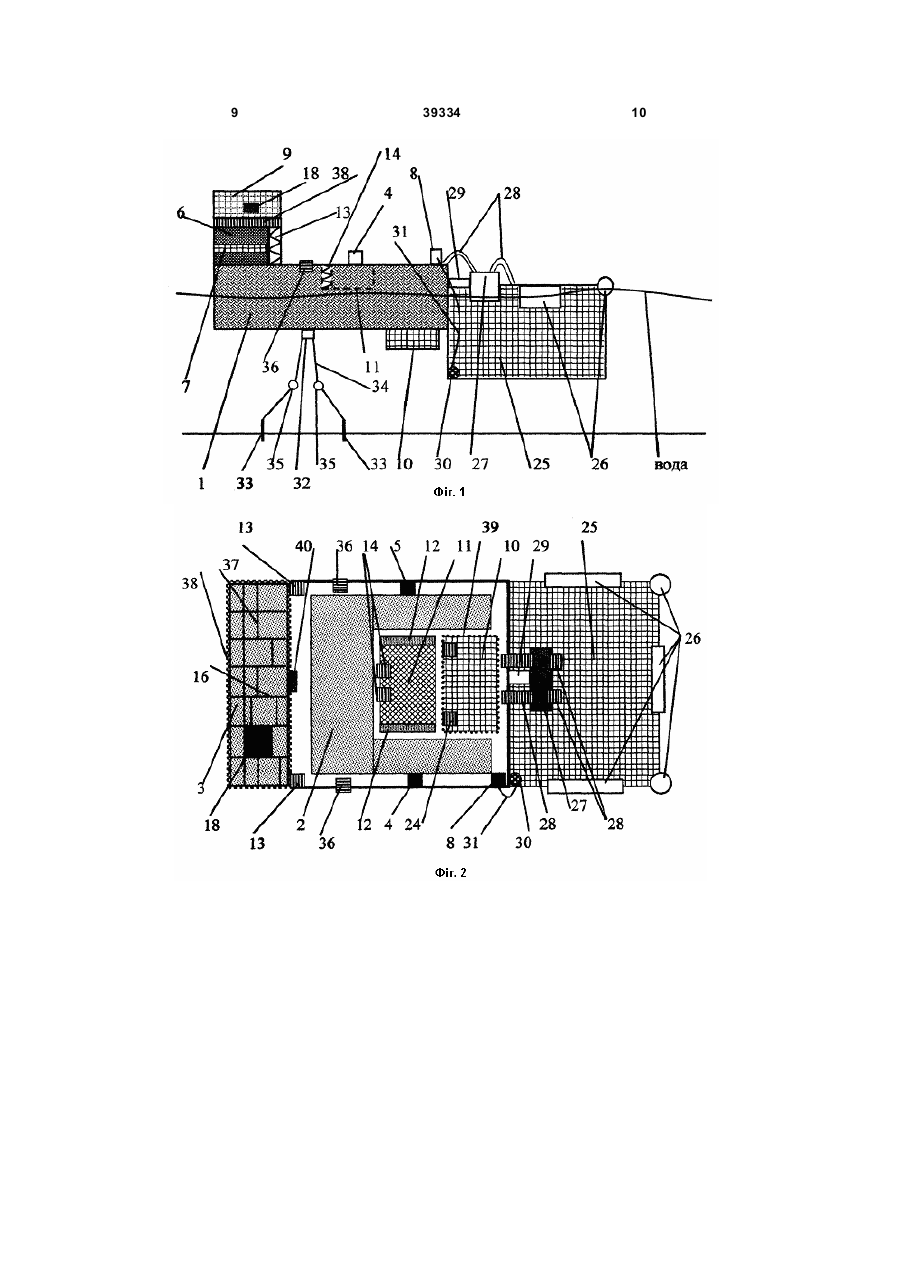

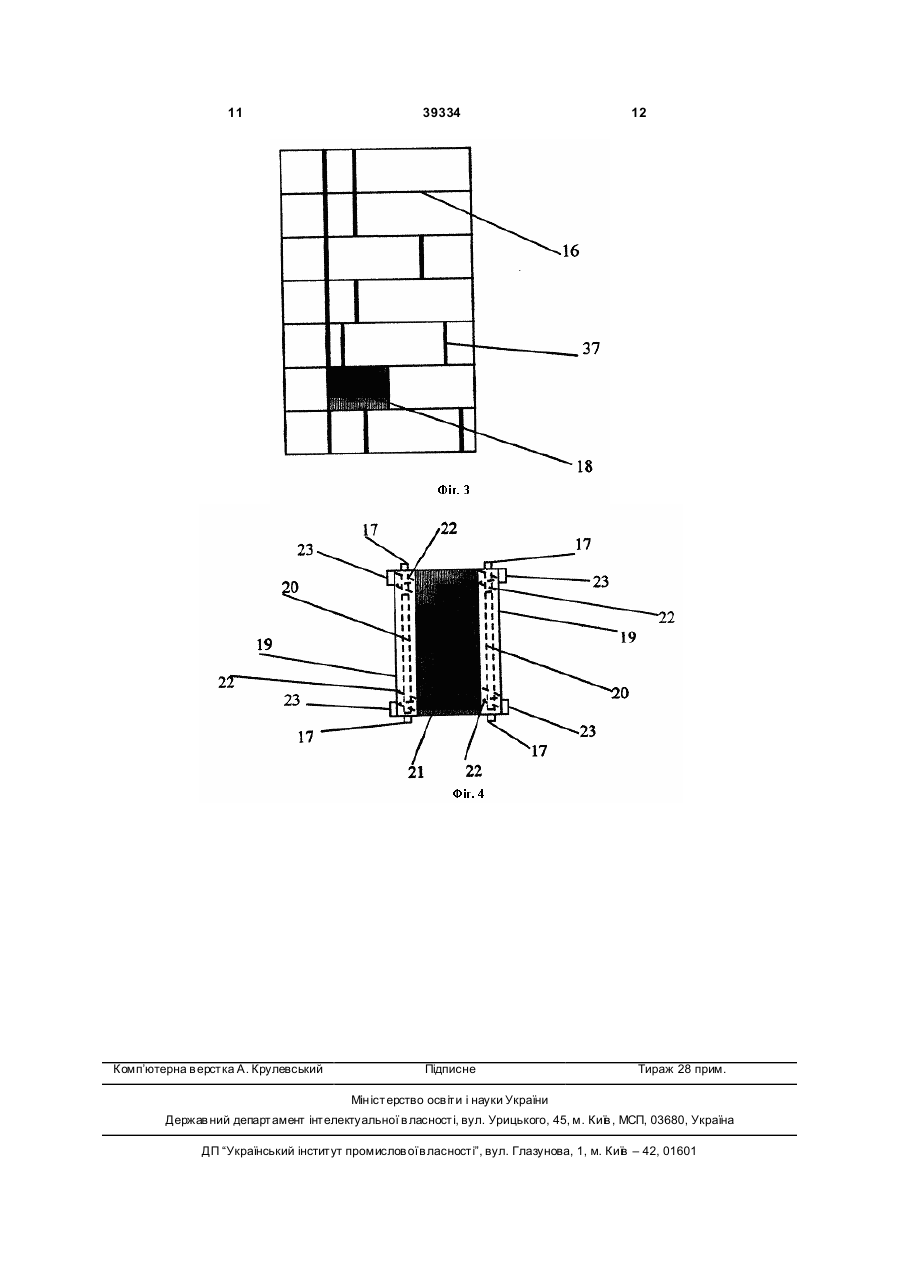

1. Плаваючий пляж з відкритими басейнами, який має плаваючий корпус, виробничі приміщення, кафе, засоби утримання центру конструкції в розрахованій точці водойми, який відрізняє ться тим, що на ньому розміщені пляж (розташований на кількох ярусах), конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця, стаціонарний відкритий мілководний басейн, негерметична площадка з барними стійками з можливістю розглядати крізь неї водну поверхню, відкритий безпечний розбірний плаваючий басейн, пристрій спуску у воду, підводна 2. Плаваючий пляж з відкритими басейнами за п. камера. 1, який відрізняється тим, що пляж (розташований на кількох ярусах) у вигляді виїмок в корпусі для піску, каміння чи ін. знаходиться на одному рівні з бортом корпусу. 3. Плаваючий пляж з відкритими басейнами за п. 1, який відрізняється тим, що стаціонарний відкритий мілководний басейн вмонтовано у виріз в корпусі, є можливість міняти його глибину, з нього легко виходити завдяки сходам. 4. Плаваючий пляж з відкритими басейнами за п. 1, який відрізняється тим, що негерметична площадка з барними стійками з можливістю розглядати крізь неї водну поверхню вмонтована у виріз в корпусі і розташована на рівні води, але з можливістю її розбору і зміни рівня. 5. Плаваючий пляж з відкритими басейнами за п. 1, який відрізняється тим, що конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця має каркас у вигляді стовпів та перекладин вертикальних та горизонтальних з металу, дерева чи іншого матеріалу, які розташовано зверху над пляжем, а також по його периметру. 6. Плаваючий пляж з відкритими басейнами за п. 1, який відрізняється тим, що конструкція відкритого безпечного розбірного плаваючого басейну, який складається з розбірного каркаса, і підтримуючих буйків дозволяє регулювати глибину каркаса, легко збирати і розбирати його і розміщува ти на 2 (19) 1 3 39334 4 5, який відрізняється тим, що підшипники, які вставлені у виїмки в перекладинах, розташовані з двох боків барабанів, а також є фіксатори з двох боків цих барабанів. Корисна модель відноситься до галузі суднобудування, зокрема до плаваючих розважальних комплексів. Відома плаваюча будівля [патент РФ №2272738 - прототип], яка має круглий корпус, палубу, палубні надбудови, засоби, які дозволяють утримувати центр конструкції в розрахованій точці водоймища. Недоліком цієї плавучої будівлі є те, що розміщення її палубний надбудов обмежує можливість сумісного розміщення різних розважальних комплексів. Також її недоліком є те, що немає можливості прикріплювати до борту додаткові засоби для спуску у воду і плавати у відкритому басейні, тому вона не має тієї привабливості в літній час. На її борту відсутній басейн, пляж у вигляді виїмок у корпусі для піску, каміння чи ін., навіс від сонця, що теж не так привабливо для відпочиваючих, особливо в літній час. Відомий плаваючий пляж і плаваюча спортивна база [патент РФ№92015075], призначені для відпочиваючих та спортсменів, які включають мобільні стандартні уніфіковані паромно-мостові конструкції і засоби моторизації табельних понтонних парків. Передбачає використання поперечно-складальних ланок табельних понтонних парків для швидкого збирання (розбирання) на воді біля необладнаних берегів, мобільних плаваючих пляжів різної площини і конфігурації в пірсовому, рейдовому і рейсовому виконанні, з засобами моторизації просування по воді та без них, з різноманітним побутовим обладнанням на борту;замкнених внутрішніх мілководних басейнів для дітей і для тих, хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул; стоянок для автомобілів і причалів для човнів відпочиваючих; мобільних плаваючих спортивних баз, з гарантованим забезпеченням мореходності при хвилюванні будь якої бальності, з гарантованим забезпеченням повної незатоплюваності шляхом заповнення водовміщуючи х просторів легким не затоплюваним матеріалом, оптимально - пенопластом. Незважаючи на певні зручності швидкої збірки табельних понтонних парків, мобільних плаваючих пляжів, наявності замкнених внутрішніх мілководних басейнів для дітей і для, тих хто навчається плавати; замкнених внутрішніх басейнів, захищених від акул, недоліком даного виходу є те, що необхідна збірка всієї конструкції. Також не зручний підйом (спуск) із замкнених внутрішніх басейнів, немає можливості регулювати їх глибину, вони не достатньо безпечні, а також відсутня можливість розбирання цих басейнів і розміщення їх на борту у разі необхідності. Також недоліком є те, що відсутня можливість у відпочиваючих бути на пляжі із піску і каміння, знаходитись під навісом від сонця, плавати в басейні, який знаходиться на борту. Відомий басейн патент України №1019 U, який складається із стінки із роз'ємних листів з кріпленням. До роз'ємних листів кріпиться посилена плівка. Із зовнішньої сторони листи обладнані ребрами жорсткості. Недоліком даного винаходу є те, що басейн на березі виглядає для відпочиваючих не так привабливо, обмежена можливість регулювання глибини басейну, чистоти води у ньому. В основу корисної моделі покладена задача створити такий плаваючий пляж з відкритими басейнами, який за рахунок своїх конструктивний особливостей дозволив би розмістити кілька розважальних комплексів не тільки на борту, а і біля нього на воді. Задача корисної моделі також включає застосування цього комплексу на воді біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу з засобами моторизації просування по воді та без них для відпочиваючих, які хочуть поєднати відпочинок на пляжі (розташованому на кількох ярусах), у кафе, у басейні, які на борту, і у відкритому безпечному розбірному плаваючому басейні, який міг би приєднуватись за допомогою певних конструкцій до корпусу з можливістю швидкого його розбирання, з можливістю регулювання його глибини, зручним виходом з нього, його безпечністю. Також завданням корисної моделі є створення конструкції на пляжі для відпочиваючих, яка дозволить їм швидко встановлювати навіси від сонця потрібних розмірів і в потрібному місці. Задача корисної моделі також включає створення негерметичної площадки з барними стійками, яка вмонтована у виріз в корпусі, з можливістю розглядати крізь неї водну поверхню. Вона буде розташована на рівні води, але з можливістю її розбору і зміни рівня. Поставлена задача вирішується тим, що у плаваючому пляжі з відкритими басейнами, який складається із корпусу з виробничими приміщеннями, туалетом, роздягальнею, кафе, із засобами утримання центру конструкції в розрахованій точці водойми, є у відповідності до винаходу пляж (розташований на кількох ярусах) у вигляді виїмок в корпусі для піску, каміння чи ін., конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця, стаціонарний відкритий мілководний басейн, негерметична площадка з барними стійками, яка вмонтована у виріз в корпусі, з можливістю розглядати крізь неї водну поверхню, яка розташована на рівні води, але з можливістю її розбору і зміни рівня. Для підйому на пляж, який знаходиться на другому ярусі є гвинтові сходи. Для підйому на пляж з площадки з барними стійками є теж гвинтові сходи. Конструкції на пляжі для встановлення навісів від сонця представляє собою каркас у вигляді стовпів та перекладин вертикальних та горизонтальних з металу, дерева чи іншого матеріалу, які розташовано зверху над пляжем, а також по його периметру. Всередині перекладин є виїмки з двох сторін вздовж всієї довжини для підшипників від навісів. В кожній площині каркасу перекладини з навісами розташо 5 39334 вані паралельно одна до одної. Навіс представляє собою два барабани з котушками всередині, які з'єднані між собою полотном з тканини чи іншого матеріалу, яке намотується на ці котушки за рахунок пружини. З двох боків барабанів є підшипники, які вставлені у виїмки в перекладинах, а також є фіксатори з двох боків цих барабанів. Конструкція стаціонарного відкритого мілководного басейну, який вмонтовано у виріз в корпусі, дозволяє міняти його глибину, дозволяє легко з нього виходити завдяки сходам. Також комплекс має відкритий безпечний розбірний плаваючий басейн, який складається з розбірного каркасу і підтримуючих буйків. Він з'єднаний з корпусом своїм каркасом по всій лінії дотику за допомогою кріплень. Конструкція понтона і трапів дозволяє легко вийти з нього і піднятися на борт. Конструкція відкритого безпечного розбірного плаваючого басейна дозволяє регулювати глибину каркаса, легко його збирати (розбирати) і розміщувати на борту разом з понтоном завдяки пристрою, який з'єднує понтон і корпус, для підняття понтону на борт при розбиранні відкритого безпечного розбірного плаваючого басейну і переміщенні на нове місце в водоймищі. Конструкція каркаса басейна побудована так, щоб вона була безпечною (без можливості застрягнути там рукою чи ногою), також для підвищення безпеки плавання у басейні встановлена підводна камера, яка кріпиться до дна каркаса басейна і через кабель з'єднана з кімнатою спостереження на борту. Плаваючийпляж з відкритими басейнами складається з корпусу 1, який виготовлений безпосередньо під комплекс або перероблений із існуючи х плавзасобів. На корпусі 1 розміщені пляж 2 на першому ярусі і пляж 3 на другому ярусі, туалет 4, роздягальня 5, кафе 6 з вікнами 7, кімната спостереження 8, конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця 9, стаціонарний відкритий мілководний басейн 10, негерметична площадка 11 з барними стійками 12, яка вмонтована у виріз в корпусі, з можливістю розглядати крізь неї водну поверхню, яка розташована на рівні води, але з можливістю її розбору і зміни рівня. Для підйому на пляж 3, який знаходиться на другому ярусі є гвинтові сходи 13. Для підйому на пляж 2 з негерметична площадки 11 з барними стійками 12 є теж гвинтові сходи 14. Конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця 9 представляє собою каркас у вигляді стовпів 15 та перекладин 16 вертикальних та горизонтальних з металу, дерева чи іншого матеріалу, які розташовано зверху над пляжем 3, а також по його периметру. Всередині перекладин 16 є виїмки з двох сторін вздовж всієї довжини для підшипників 17 від навісів 18 (навіс у розкритому вигляді), в яких ці підшипники 17 знаходяться, завдяки чому можна пересувати навіси 18. В кожній площині каркасу перекладини 16 з навісами 18 розташовані паралельно одна до одної. Навіс 18 представляє собою два барабани 19 з котушками всередині 20, які з'єднані між собою полотном 21 з тканини чи іншого матеріалу, яке намотується на ці котушки 20 за рахунок пружини 22. З двох боків барабанів 19 є підшипники 17, які вставлені у ви 6 їмки в перекладинах 16, а також є фіксатори 23 з двох боків цих барабанів 19. Конструкція стаціонарного відкритого мілководного басейну 10, який вмонтовано у виріз в корпусі 1, дозволяє міняти його глибину, дозволяє легко з нього виходити завдяки сходам 24. Також комплекс має відкритий безпечний розбірний плаваючий басейн, який складається з розбірного каркаса 25, і підтримуючих буйків 26. Він з'єднаний з корпусом 1 своїм каркасом 25 по всій лінії дотику за допомогою кріплень. Конструкція понтона 27 і трапів 28 дозволяє легко вийти з нього і піднятися на борт. Конструкція відкритого безпечного розбірного плаваючого басейна дозволяє регулювати глибину каркаса 25, легко його збирати (розбирати) і розміщувати на борту разом з понтоном 27 завдяки пристрою для підняття понтону на борт 29, який з'єднує понтон 27 і корпусі (при розбиранні відкритого безпечного розбірного плаваючого басейну і переміщенні на нове місце в водоймищі). Конструкція каркаса 25 басейна побудована так, щоб вона була безпечною (без можливості застрягнути там рукою чи ногою), також для підвищення безпеки плавання у басейні встановлена підводна камера 30, яка кріпиться до дна каркаса 25 басейна і через кабель 31 з'єднана з кімнатою спостереження на борту 8. До днища корпуса 32 і палям 33, які забиті в дно водоймища прикріплені ланцюги 34 з закріпленими на них грузилами 35, які утримують центр конструкції в розрахованій точці водоймища. Також по бортам корпусу 1 є причали 36 для човнів і яхт. Цифрою 37 позначено навіс у закритому вигляді, 38 - огородження бортів на пляжі 3, 39 - огородження стаціонарного відкритого мілководного басейну 10, 40 - вхід у кафе 6. Пристрій використовується наступним чином. Комплекс буксируванням доставляється до місця використовування В потрібних місцях забивають палі 33 і крізь ланцюги 34 з закріпленими на них грузилами 35 скріплюють днище корпусу 32 з палями 33, при цьому грузила 35 дозволяють корпусу 1 триматися точно на місці, наприклад, при зміні рівня води в водоймищі, а також стримувати передбачений напір вітру та хвиль. За допомогою пристрою для підняття понтона на борт 29 опускається на воду понтон 27, з'єднаний з корпусом 1. Встановлюються трапи 28 і збирається відкритий безпечний розбірний плаваючий басейн. При його збірці регулюється глибина каркаса 25, тобто глибина відкритого безпечного розбірного плаваючого басейна. У басейні встановлюється підводна камера 30, яка кріпиться до дна каркаса басейна 25 і через кабель 31 з'єднана з кімнатою спостереження на борту 8. Відпочиваючі можуть лежати на пляжі 2, який розміщений на першому ярусі і пляжі 3 на другому ярусі, чи плавати у відкритому безпечному розбірному плаваючому басейні. Зручний вихід з відкритого безпечного розбірного плаваючого басейну забезпечується завдяки трапам 28 і понтону 27. Для підйому на пляж 3, який знаходиться на другому ярусі є гвинтові сходи 13. До причалів 36, що по бортам корпусу 1 можуть під'їжджати човни. Також є стаціонарний відкритий мілководний басейн 10 для дітей. Конструкція стаціонарного відкритого мілководного басейну 10, 7 39334 який вмонтовано у виріз в корпусі 1, дозволяє міняти його глибину, дозволяє легко з нього виходити завдяки сходам 24. Є туалетом, роздягальнею, відпочиваючі можуть зайти у кафе через вхід 40.Також є негерметична площадка 11 з барними стійками 12, яка вмонтована у виріз в корпусі, з можливістю розглядати крізь неї водну поверхню, яка розташована на рівні води, але з можливістю її розбору і зміни рівня. По бажанню підбирається рівень розташування цієї негерметичної площадки 11. Для підйому на пляж 2 з негерметична площадки 11 з барними стійками 12 є гвинтові сходи 14. Для відпочиваючих є конструкція для встановлення на пляжі (на другому ярусі) навісів від сонця 9, яка дозволить їм швидко встановлювати навіси 18 від сонця потрібних розмірів і в потрібному місці. По всій площі цієї конструкції 9 розташовані ці навіси у розкритому вигляді 18, чи закритому 37. Вони закріплені між перекладинами 16 і за допомогою підшипників 17 пересуваються, а також розкриваються. Спочатку вибирається найближчий потрібний навіс. Він може бути розкритий чи закритий. Якщо навіс у розкритому вигляді 18 встановлено не там де треба і його треба пересунути, то для цього треба зняти фіксацію за допомогою фіксаторів 23 і легко пересунути навіс 18 на потрібне місце завдяки підшипникам 17, а потім знову зафіксувати за допомогою фіксаторів 23. Якщо навіс у закритому вигляді 37, то для цього треба пересунути його на потрібне місце, а потім розкрити до потрібних розмірів і зафіксувати. Навіси 18 можна встановлювати зверху пляжу 3, а також по його периметру. Якщо навіс 18 треба згорнути, то його треба зняти з фіксаторів 23 і за допомогою пружини 22 полотно 21 саме намотається на котушки 20. Позитивний ефект пристрою міститься в наступному: конструктивні особливості пристрою дозволяють розмістити кілька розважальних комплексів не тільки на борту, але і біля нього на воді; можливість застосування цього комплексу на воді біля необладнаних берегів, і не тільки, в якості мобільного плаваючого пляжу для відпочиваю 8 чих, які можуть віддихнути на пляжі із піску чи каміння на двох яруса х, у кафе, плавати у стаціонарний відкритий мілководний басейн, які знаходяться на борту; можливість плавати у відкритому безпечному розбірному плаваючому басейні, захищеному від акул; для застосування цієї конструкції біля необладнаних берегів в якості мобільного плаваючого пляжу з відкритими басейнами достатньо тільки укріпити корпус в певній точці водоймища, опустити понтон на воду і трапи, а також зібрати відкритий безпечний розбірний плаваючий басейн і прикріпити до корпусу; конструкція корпусу відкритого безпечного розбірного плаваючого басейна дозволяє підбирати його глибину, легко його збирати і розміщува ти на борту, безпечна для відпочиваючих; також для підвищення безпеки плавання у відкритому безпечному розбірному плаваючому басейні встановлена підводна камера, яка кріпиться до дна каркаса басейна і через кабель з'єднана з кімнатою спостереження на борту; зручний підйом (спуск) з відкритого розбірного плаваючого басейна на борт за рахунок комбінації конструктивних особливостей понтона і трапів; є конструкція на пляжі для відпочиваючих, яка дозволить їм швидко встановлювати навіси від сонця потрібних розмірів і в потрібному місці; на борту створена негерметичної площадки з барними стійками, яка вмонтована у виріз в корпусі, з можливістю розглядати крізь неї водну поверхню. Вона буде розташована на рівні води, але з можливістю її розбору і зміни рівня. На Фіг 1. - боковий вид плаваючого пляжу з відкритими басейнами. На Фіг 2. - вид зверху плаваючого пляжу з відкритими басейнами. На Фіг 3. - вид зверху конструкції для встановлення на пляжі (на другому ярусі) навісів від сонця, на якій один навіс у розкритому вигляді. На Фіг 4. - навіс від сонця у розкритому вигляді. 9 39334 10 11 Комп’ютерна в ерстка А. Крулевський 39334 Підписне 12 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
