Плуг лісовий

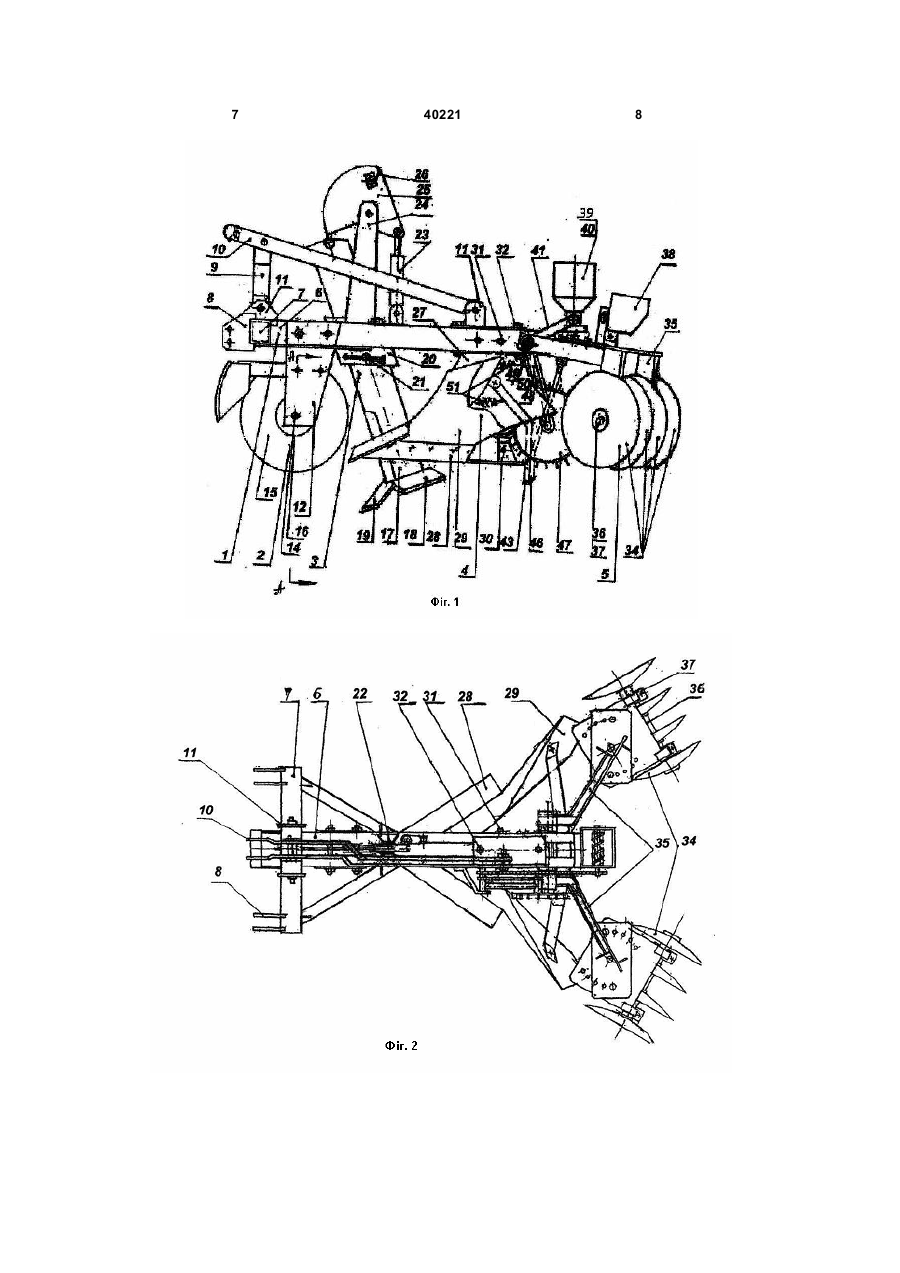

1. Плуг лісовий, що має раму, з якою зв'язані підрізний ніж, живцевий ніж, корпус з лемешами та підйомно-відвальний механізм у вигляді двох блоків дисків, який відрізняється тим, що підрізний ніж виконаний у вигляді дискового ножа, жорстко закріпленого на передній частині рами, за яким з можливістю поздовжнього переміщення встановлений живцевий ніж, розташований з нахилом наперед під кутом 20-25° до вертикалі, корпус з ле 3 перешкоди у вигляді коріння або пеньків та можливість регулювати прорізання живцевим ножем щілини в ґрунті на глибину до 80 см та відповідно розпушувати ґрунт, чим запобігають передчасне старіння лісових культур. Поставлена задача вирішується тим, що у плугу лісовому, що має раму, з якій зв'язані підрізний ніж, живцевий ніж, корпус з лемешами та підйомно-відвальний механізм у вигляді двох блоків дисків, згідно корисної моделі підрізний ніж виконаний у вигляді дискового ножа, жорстко закріпленого на передній частині рами, за яким з можливістю поздовжнього переміщення встановлений живцевий ніж, розташований з нахилом наперед під кутом 20-25° до вертикалі, корпус з лемешами жорстко прикріплений до рами, а блоки дисків зв'язані з рамою з можливістю повороту відносно неї. При цьому блоки дисків змонтовані на кронштейні, шарнірно з'єднаному із рамою, а живцевий ніж встановлений з можливістю поздовжнього переміщення в жорстко закріпленій на рамі кишені яка має коробчасту форму то приварена ,до рами, та оснащений механізмом безступеневого регулювання глибини розпушування. Виконання підрізного ножа у вигляді дискового ножа дає змогу при наїзді на перешкоду повністю піднятися плугові. Також підніматися плугові під час руху забезпечує шарнірний зв'язок підйомновідвального механізму, виконаному у вигляді двох блоків дисків з рамою. Крім того, живцевий ніж розташований з нахилом наперед до підрізного ножа під кутом 20-25° до вертикалі, при наїзді на перешкоду забезпечує йому можливість пересунутися через неї. Таким чином, зв'язок робочих органів безпосередньо з рамою та форма їх виконання дозволяє плугові при наїзді на перешкоди подолати їх. Крім того, установлення живцевого ножа з можливістю поздовжнього переміщення відносно рами дозволяє закріпити його на будь-якій глибині, навіть до 80 см, що дозволяє прорізати живцевим ножем щілини в ґрунті на відповідну глибину та розпушувати ґрунт, чим запобігають передчасне старіння лісових культур. Суть корисної моделі пояснюється кресленням, де зображені; на фіг. 1 - вигляд плугу лісового збоку; на фіг. 2 - вигляд плугу зверху; на фіг. З розріз А-А на фіг. 1; на фіг. 4 - схема кріплення живцевого ножа. Плуг лісовий має раму 1, з якою зв'язані підрізний ніж 2, живцевий ніж 3, корпус з лемешами 4 та підйомно-відвальний механізм 5 (фіг. 1). Рама 1 призначена для монтажу вузлів плуга, являє собою зварювальну конструкцію та складається з двох поздовжніх 6 та одного поперечного 7 брусів у вигляді прямокутної труби, виготовлених із швелера та зашивки з листового матеріалу. До поперечного брусу 7 приварені провушини 8 для причіплювання плуга до трактора. Між провушинами 8 шарнірно закріплена стійка 9, на якій шарнірно змонтована тяга 10, яка в свою чергу шарнірно кріпиться до провушини 11, закріпленій на рамі 1 (див. фіг. 1, 2) Підрізний ніж 2 розташований в передній частині плуга, виконаний у вигляді дискового ножа та призначений для розрізування дернового покриву 40221 4 та залишків кореневої системи на зрубах, а також для перекочування плуга через перепони та пеньки. Ніж 2 за допомогою стійок 12 жорстко закріплений на передній частині рами 1 та складається із корпуса підшипників 13, вала 14 та диску 15. Диск 15 заточений з обох боків під кутом 30° По діаметру корпуса підшипника 13 приварена обичайка 16, яка виконує роль опори плуга (див. фіг. 3). За підрізним ножем 2 на рамі 1 закріплений живцевий ніж 3, призначений для прорізання щілини в ґрунті та глибокого рихлення до 80 см. Живцевий ніж 3 складається з ножа 17, розпушувача 18 та долота 19 та виготовлений з листового матеріалу товщиною З0 мм та шириною 220 мм. Ніж 3 встановлений з можливістю поздовжнього переміщення в кишеню 20, яка має коробчасту форму та жорстко закріплена між поздовжніми брусами 6. Для можливості поздовжнього переміщення живцевий ніж 3 зафіксований в кишені 20 на потрібну глибину обробки за допомогою гвинтового притискача 21. Живцевий ніж З розташований з нахилом наперед до підрізного ножа 2 під кутом 20-25° до вертикалі. В передній частині ніж 3 має клиновидну форму (фіг. 4). Живцевий ніж 3 оснащений механізмом 22 безступеневого регулювання глибини розпушування, що розташований на поздовжніх брусах 6 рами 1. Механізм 22 складається з гідроциліндра 23, стійок 24, качалки 25 та сталевого каната 26. Гідроциліндр 23 зв'язаний із гідросистемою трактора (на кресленні не показана) та шарнірно закріплений на провушинах, які в свою чергу, жорстко закріплені на рамі 1. Качалка 25 з одного боку шарнірно зв'язана з гідроциліндром 23, а з другого - із стальним канатом 26, другий кінець якого прикріплений до живцевого ножа 3. Корпус 4 з лемешами призначений для нарізання борозни шириною 75 см та складається з остова 27 зварної конструкції, лемешів 28, відвалів 29 та лижи З0. Остов 27 виготовлений із листового матеріалу та жорстко прикріплений до рами 1. До задньої частини остова 27 шарнірно приєднана лижа З0, яка є опорою всього плуга та завдяки якій у процесі роботи здійснюють регулювання глибини борозни. Лемеші 28 та відвали 29 виготовлені з високоякісної сталі методом гарячого штампування та за допомогою болтів жорстко з'єднані з остовом 27. Корпус 4 задньою частиною остова закріплений до рами 1 за допомогою двох шпильок та болтів 31, 32. Підйомно-відвальний механізм 5 призначений для загортання борозни, яку утворює корпус 4 з лемешами 28. Механізм 5 виконаний у вигляді двох блоків дисків 34, зв'язаних з рамою 1 з можливістю повороту відносно неї. Для цього блок дисків 34 за допомогою кронштейнів 35 шарнірно прикріплений до задніх частин поздовжніх брусів 6 рами 1. Блок дисків 34 насаджений на вали 36 та забезпечений підшипниками з корпусами 37. Для притискання дисків 34 до ґрунту вони оснащені ящиками 38 заповненими ґрунтом (фіг. 1, 2). На рамі 1 розміщений висівковий пристрій 39, який складається з бункера 40, жорстко зв'язаного з привідним механізмом 41, шарнірно зв'язаного з приводним колесом 47, та сошника 43. Бункер 40 5 являє собою короб, виготовлений з листового матеріалу, та жорстко зв'язаний із рамою 1. В нижній частині бункера 40 знаходиться пружина (на кресленні не показана), яка має можливість обертатися для подання отрутохимікатів до отрутопроводу 46. Привідний механізм 41 складається з привідного колеса 47, куліси 48, блоку зірочок 49 та ланцюга 50. Привідне колесо 47 притискається до ґрунту за допомогою пружини 51. Сошник 43 являє собою клин, позаду якого знаходиться отрутопровід 46, який також притискається до ґрунту за допомогою пружини 51. Сошник 43 та привідне колесо 47 шарнірно приєднані до брусів 6 рами 1. Плуг лісовий працює таким чином. Плуг лісовий начіплюють на трактор, заводячи тяги начіпки трактора між провушинами 8 на поперечному брусі 7 рами 1 та закріпивши їх. Перед проведенням робіт проводять регулювання глибини розпушування, виставляючи живцевий ніж 3 на відповідну глибину. Для цього при включенні гідроциліндра 23 його шток переміщається, за рахунок чого відбувається обертання зв'язаною з ним качалки 25 в одну або іншу сторону. В результаті цього відбувається намотування або розмотування каната 26 і відповідно піднімання або опускання живцевого ножа 3. Ніж 3 виставляють на відповідній глибині та зафіксовують за допомогою притискача 21. Потім трактором плуг переміщають по ґрунту. При цьому підрізний ніж 2 диском 15, який обертається на валу 14 у підшипниках 13, розрізує дерновий покрив та залишки кореневої системи на зрубах, чим зменшують забивання живцевого ножа 3. Заточення диску 15 по діаметру під кутом 30° сприяє полегшенню розрізання ґрунту. Глибина розрізання дернини становить 20 см. Розташування ножа 2 в передній частині плуга та виконання його у вигляді диску дає змогу при наїзді на пеньок за допомогою стійок 12, жорстко закріплених на рамі 1, повністю піднятися рамі 1 і відповідно плугові. Таким чином, при зустрічі з перепонами та пеньками підрізний ніж 2 здійснює перекочування плуга через них. Далі розрізаний ґрунт розпушується долотом 19 живцевого ножа 3 на попередньо виставлену глибину. Глибина розпушування може досягати 80 см. Долото 19 та розпушувач 18 утворюють вертикальну силу опору, яка затягує ніж 3 на необхідну глибину обробки ґрунту. Клиновидна форма ножа 17 в передній частині зменшує опір ґрунту при роботі плуга, тому що тертя відбувається не по 40221 6 всій площині ножа, а по лінії. Ніж 3 лише незначною частиною прорізає щілину, а потім вільно переміщається в ній. Установлення ножа 3 з нахилом наперед до підрізного ножа 2 під кутом 20-25° до вертикалі забезпечує краще перескакування через пеньки. Живцевий ніж 3 розпушує ґрунт на заданій глибині, що забезпечує кращу його аерацію, доступ талої та дощової води у нижні пласти ґрунту, а також розпушує орштейновий пласт, який на піщаних ґрунтах залягає на глибині 40 до 80 см від поверхні. Після цього корпус 4 з лемешами 28 підрізає борозни шириною 75 см та перевертає дерновий пласт на 180° ліворуч та праворуч від плуга. При цьому лижа З0 є опорою всього плуга та завдяки їй у процесі роботи здійснюють регулювання глибини борозни. Висівний пристрій 39 забезпечує внесення в щілину або на дно борозни, утвореною лемешами 33, мінеральних добрив, гербіцидів або інших сипучих матеріалів. Привідне колесо 47 висівкового пристрою 39 притискається до ґрунту за допомогою пружини 51 та, обертаючись через блок зірочок 49, передає обертання на пружину 51 бункера 40. Підйомно-відвальний механізм 5 блоками дисків 34 загортає борозни, утворені корпусом 4 з лемешами 33 та заповнені матеріалами з висівкового пристрою 39. В залежності від кута атаки дисків 34 та перестановки блоків місцями змінюється призначення дискових батарей, а саме можна здійснити відкидання дернового покрива від борозни. Таким чином, завдяки відносного розташування робочих органів один до одного, виконанням підрізного ножа у вигляді дискового ножа з наданням йому можливості обертання, розташуванням живцевого ножа 3 з можливістю регулювання глибини розпушування та з нахилом наперед до підрізного ножа 2 та установлення підйомновідвального механізму 5 на рамі 1 з можливістю повороту відносно неї забезпечують при роботі плуга можливість подолати перешкоди у вигляді коріння або пеньків та можливість регулювати прорізання живцевим ножем щілини в ґрунті на глибину до 80 см та відповідно розпушування ґрунту, чим сприяють кращій його аерації, доступу талої та дощової води у нижні пласти ґрунту, а також розпушуванню орштейнового пласта, який на піщаних ґрунтах залягає на глибині від 40 до 80 см від поверхні. 7 40221 8 9 Комп’ютерна верстка Д. Шеверун 40221 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
