Вимикач

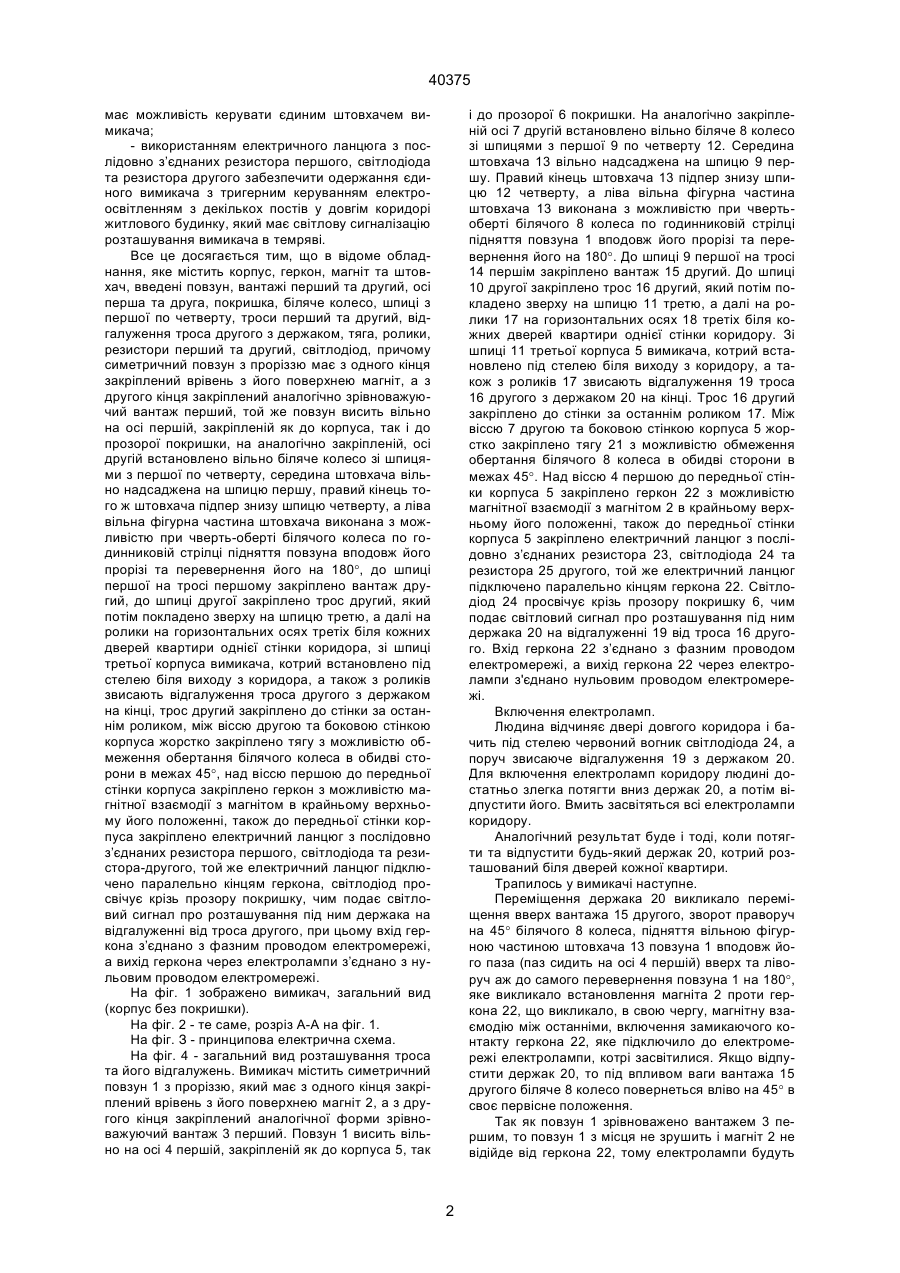

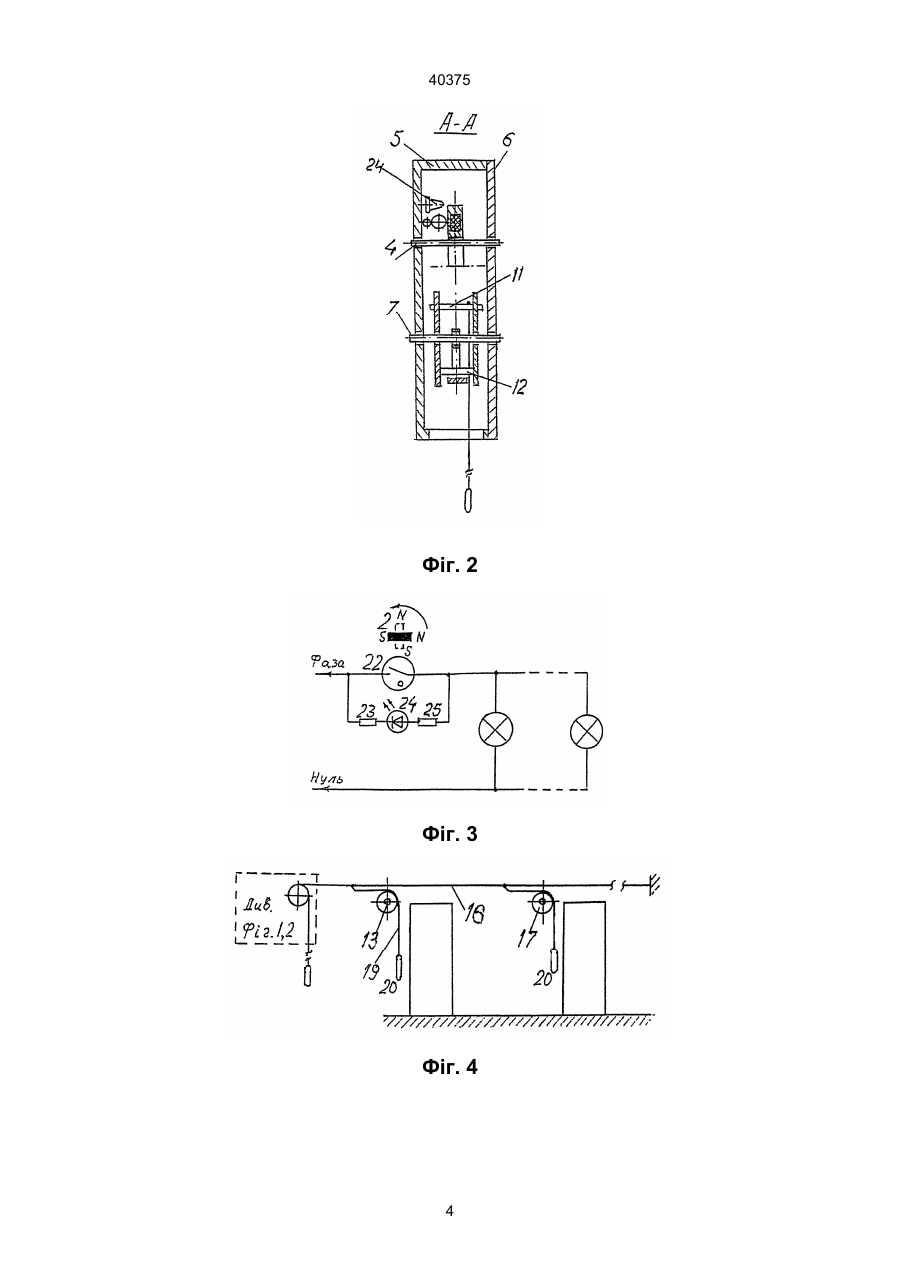

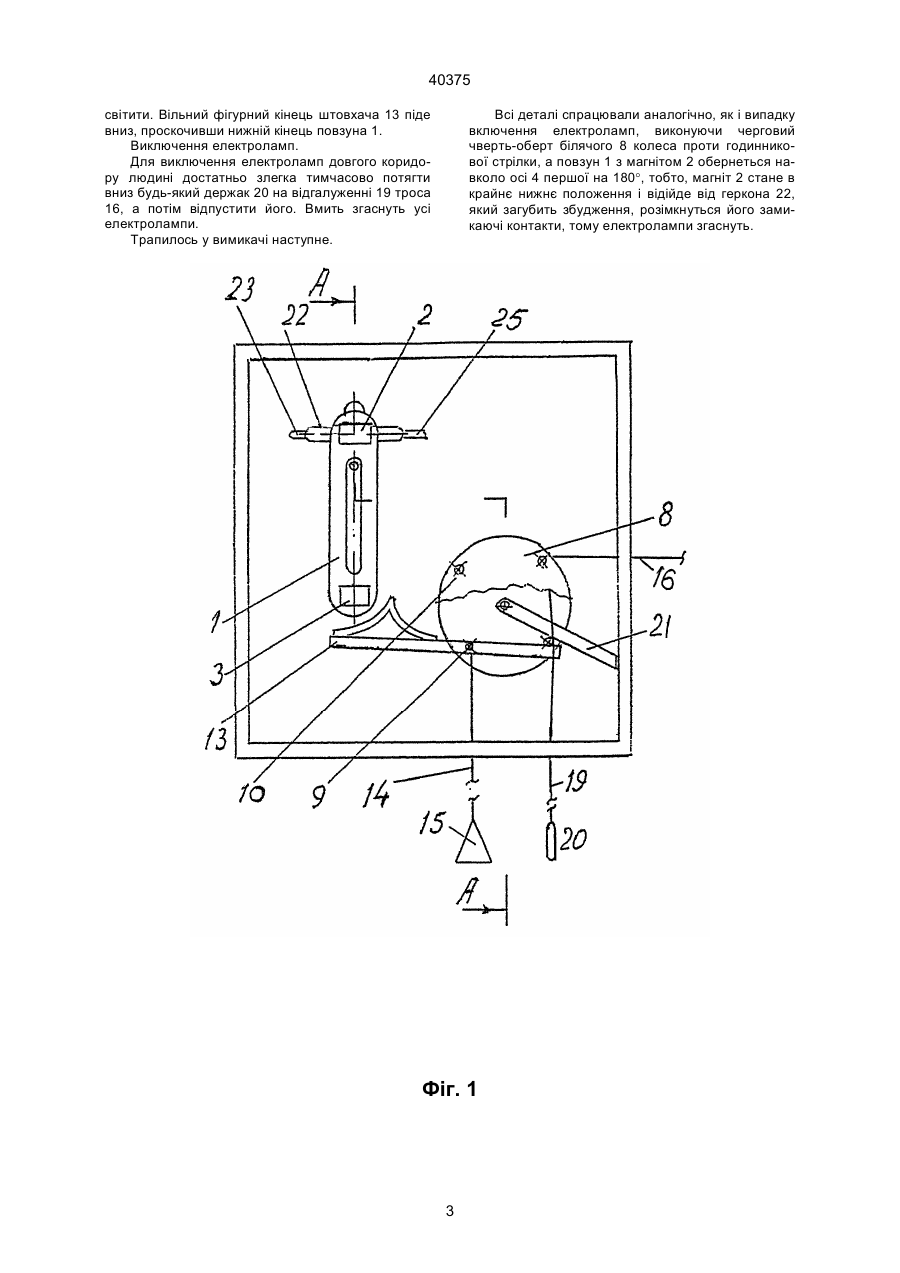

Вимикач, який містить корпус, геркон, магніт та штовхач, який відрізняється тим, що введені повзун, вантажі перший та другий, осі перша та друга, покришка, біляче колесо, шпиці з першої по четверту, троси перший та другий, відгалуження троса другого з держаком, тяга, ролики, резистори перший та другий, світлодіод, причому симетричний повзун з проріззю має з одного кінця закріплений врівень з його поверхнею магніт, а з другого кінця - закріплений аналогічно зрівноважувальний вантаж перший, той же повзун висить вільно на осі першій, закріпленій як до корпуса, так і до прозорої покришки, на аналогічно закріпленій осі другій встановлено вільно біляче колесо зі шпицями з першої по четверту, середина штовхача вільно насаджена на шпицю першу, правий кінець того ж штовхача підпер знизу шпицю четверту, а ліва вільна фігурна частина штовхача виконана з можливістю при чверть-оберті білячого колеса по годинниковій стрілці підняття повзуна вподовж його A (54) ВИМИКАЧ 40375 має можливість керувати єдиним штовхачем вимикача; - використанням електричного ланцюга з послідовно з’єднаних резистора першого, світлодіода та резистора другого забезпечити одержання єдиного вимикача з тригерним керуванням електроосвітленням з декількох постів у довгім коридорі житлового будинку, який має світлову сигналізацію розташування вимикача в темряві. Все це досягається тим, що в відоме обладнання, яке містить корпус, геркон, магніт та штовхач, введені повзун, вантажі перший та другий, осі перша та друга, покришка, біляче колесо, шпиці з першої по четверту, троси перший та другий, відгалуження троса другого з держаком, тяга, ролики, резистори перший та другий, світлодіод, причому симетричний повзун з проріззю має з одного кінця закріплений врівень з його поверхнею магніт, а з другого кінця закріплений аналогічно зрівноважуючий вантаж перший, той же повзун висить вільно на осі першій, закріпленій як до корпуса, так і до прозорої покришки, на аналогічно закріпленій, осі другій встановлено вільно біляче колесо зі шпицями з першої по четверту, середина штовхача вільно надсаджена на шпицю першу, правий кінець того ж штовхача підпер знизу шпицю четверту, а ліва вільна фігурна частина штовхача виконана з можливістю при чверть-оберті білячого колеса по годинниковій стрілці підняття повзуна вподовж його прорізі та перевернення його на 180°, до шпиці першої на тросі першому закріплено вантаж другий, до шпиці другої закріплено трос другий, який потім покладено зверху на шпицю третю, а далі на ролики на горизонтальних осях третіх біля кожних дверей квартири однієї стінки коридора, зі шпиці третьої корпуса вимикача, котрий встановлено під стелею біля виходу з коридора, а також з роликів звисають відгалуження троса другого з держаком на кінці, трос другий закріплено до стінки за останнім роликом, між віссю другою та боковою стінкою корпуса жорстко закріплено тягу з можливістю обмеження обертання білячого колеса в обидві сторони в межах 45°, над віссю першою до передньої стінки корпуса закріплено геркон з можливістю магнітної взаємодії з магнітом в крайньому верхньому його положенні, також до передньої стінки корпуса закріплено електричний ланцюг з послідовно з’єднаних резистора першого, світлодіода та резистора-другого, той же електричний ланцюг підключено паралельно кінцям геркона, світлодіод просвічує крізь прозору покришку, чим подає світловий сигнал про розташування під ним держака на відгалуженні від троса другого, при цьому вхід геркона з’єднано з фазним проводом електромережі, а вихід геркона через електролампи з’єднано з нульовим проводом електромережі. На фіг. 1 зображено вимикач, загальний вид (корпус без покришки). На фіг. 2 - те саме, розріз А-А на фіг. 1. На фіг. З - принципова електрична схема. На фіг. 4 - загальний вид розташування троса та його відгалужень. Вимикач містить симетричний повзун 1 з проріззю, який має з одного кінця закріплений врівень з його поверхнею магніт 2, а з другого кінця закріплений аналогічної форми зрівноважуючий вантаж 3 перший. Повзун 1 висить вільно на осі 4 першій, закріпленій як до корпуса 5, так і до прозорої 6 покришки. На аналогічно закріпленій осі 7 другій встановлено вільно біляче 8 колесо зі шпицями з першої 9 по четверту 12. Середина штовхача 13 вільно надсаджена на шпицю 9 першу. Правий кінець штовхача 13 підпер знизу шпицю 12 четверту, а ліва вільна фігурна частина штовхача 13 виконана з можливістю при чвертьоберті білячого 8 колеса по годинниковій стрілці підняття повзуна 1 вподовж його прорізі та перевернення його на 180°. До шпиці 9 першої на тросі 14 першім закріплено вантаж 15 другий. До шпиці 10 другої закріплено трос 16 другий, який потім покладено зверху на шпицю 11 третю, а далі на ролики 17 на горизонтальних осях 18 третіх біля кожних дверей квартири однієї стінки коридору. Зі шпиці 11 третьої корпуса 5 вимикача, котрий встановлено під стелею біля виходу з коридору, а також з роликів 17 звисають відгалуження 19 троса 16 другого з держаком 20 на кінці. Трос 16 другий закріплено до стінки за останнім роликом 17. Між віссю 7 другою та боковою стінкою корпуса 5 жорстко закріплено тягу 21 з можливістю обмеження обертання білячого 8 колеса в обидві сторони в межах 45°. Над віссю 4 першою до передньої стінки корпуса 5 закріплено геркон 22 з можливістю магнітної взаємодії з магнітом 2 в крайньому верхньому його положенні, також до передньої стінки корпуса 5 закріплено електричний ланцюг з послідовно з’єднаних резистора 23, світлодіода 24 та резистора 25 другого, той же електричний ланцюг підключено паралельно кінцям геркона 22. Світлодіод 24 просвічує крізь прозору покришку 6, чим подає світловий сигнал про розташування під ним держака 20 на відгалуженні 19 від троса 16 другого. Вхід геркона 22 з’єднано з фазним проводом електромережі, а вихід геркона 22 через електролампи з'єднано нульовим проводом електромережі. Включення електроламп. Людина відчиняє двері довгого коридора і бачить під стелею червоний вогник світлодіода 24, а поруч звисаюче відгалуження 19 з держаком 20. Для включення електроламп коридору людині достатньо злегка потягти вниз держак 20, а потім відпустити його. Вмить засвітяться всі електролампи коридору. Аналогічний результат буде і тоді, коли потягти та відпустити будь-який держак 20, котрий розташований біля дверей кожної квартири. Трапилось у вимикачі наступне. Переміщення держака 20 викликало переміщення вверх вантажа 15 другого, зворот праворуч на 45° білячого 8 колеса, підняття вільною фігурною частиною штовхача 13 повзуна 1 вподовж його паза (паз сидить на осі 4 першій) вверх та ліворуч аж до самого перевернення повзуна 1 на 180°, яке викликало встановлення магніта 2 проти геркона 22, що викликало, в свою чергу, магнітну взаємодію між останніми, включення замикаючого контакту геркона 22, яке підключило до електромережі електролампи, котрі засвітилися. Якщо відпустити держак 20, то під впливом ваги вантажа 15 другого біляче 8 колесо повернеться вліво на 45° в своє первісне положення. Так як повзун 1 зрівноважено вантажем 3 першим, то повзун 1 з місця не зрушить і магніт 2 не відійде від геркона 22, тому електролампи будуть 2 40375 світити. Вільний фігурний кінець штовхача 13 піде вниз, проскочивши нижній кінець повзуна 1. Виключення електроламп. Для виключення електроламп довгого коридору людині достатньо злегка тимчасово потягти вниз будь-який держак 20 на відгалуженні 19 троса 16, а потім відпустити його. Вмить згаснуть усі електролампи. Трапилось у вимикачі наступне. Всі деталі спрацювали аналогічно, як і випадку включення електроламп, виконуючи черговий чверть-оберт білячого 8 колеса проти годинникової стрілки, а повзун 1 з магнітом 2 обернеться навколо осі 4 першої на 180°, тобто, магніт 2 стане в крайнє нижнє положення і відійде від геркона 22, який загубить збудження, розімкнуться його замикаючі контакти, тому електролампи згаснуть. Фіг. 1 3 40375 Фіг. 2 Фіг. 3 Фіг. 4 4 40375 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
