Закупорювальний пристрій для пляшки

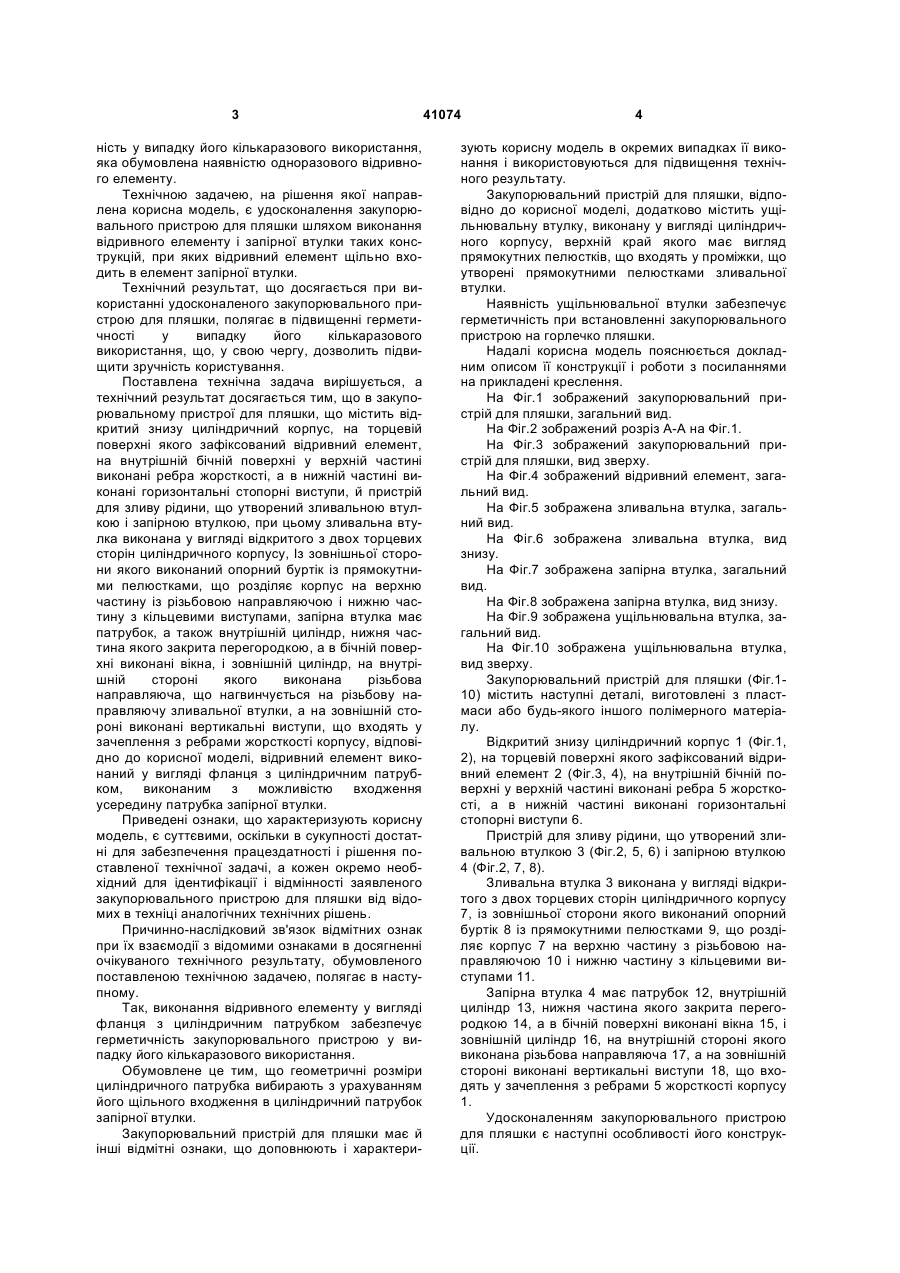

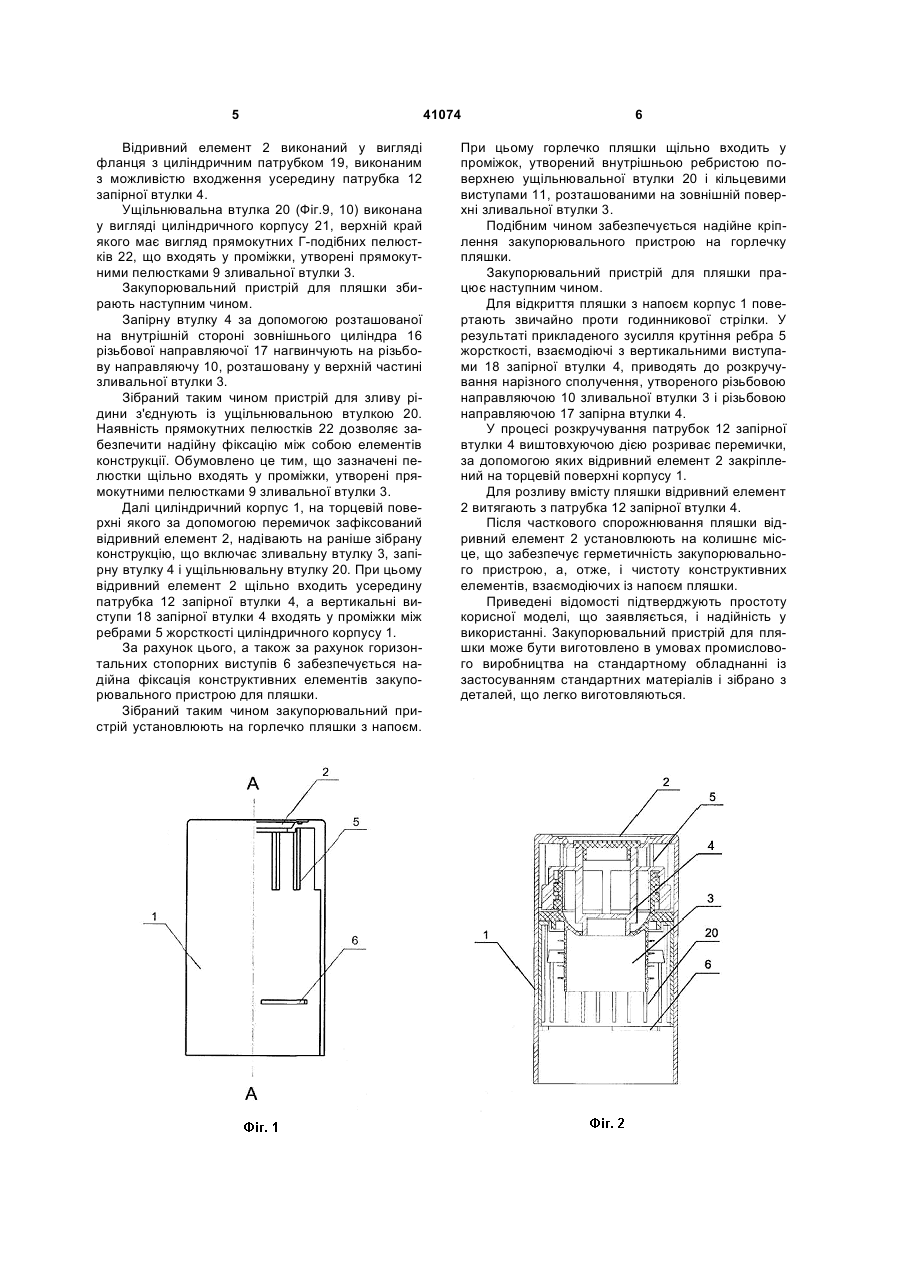

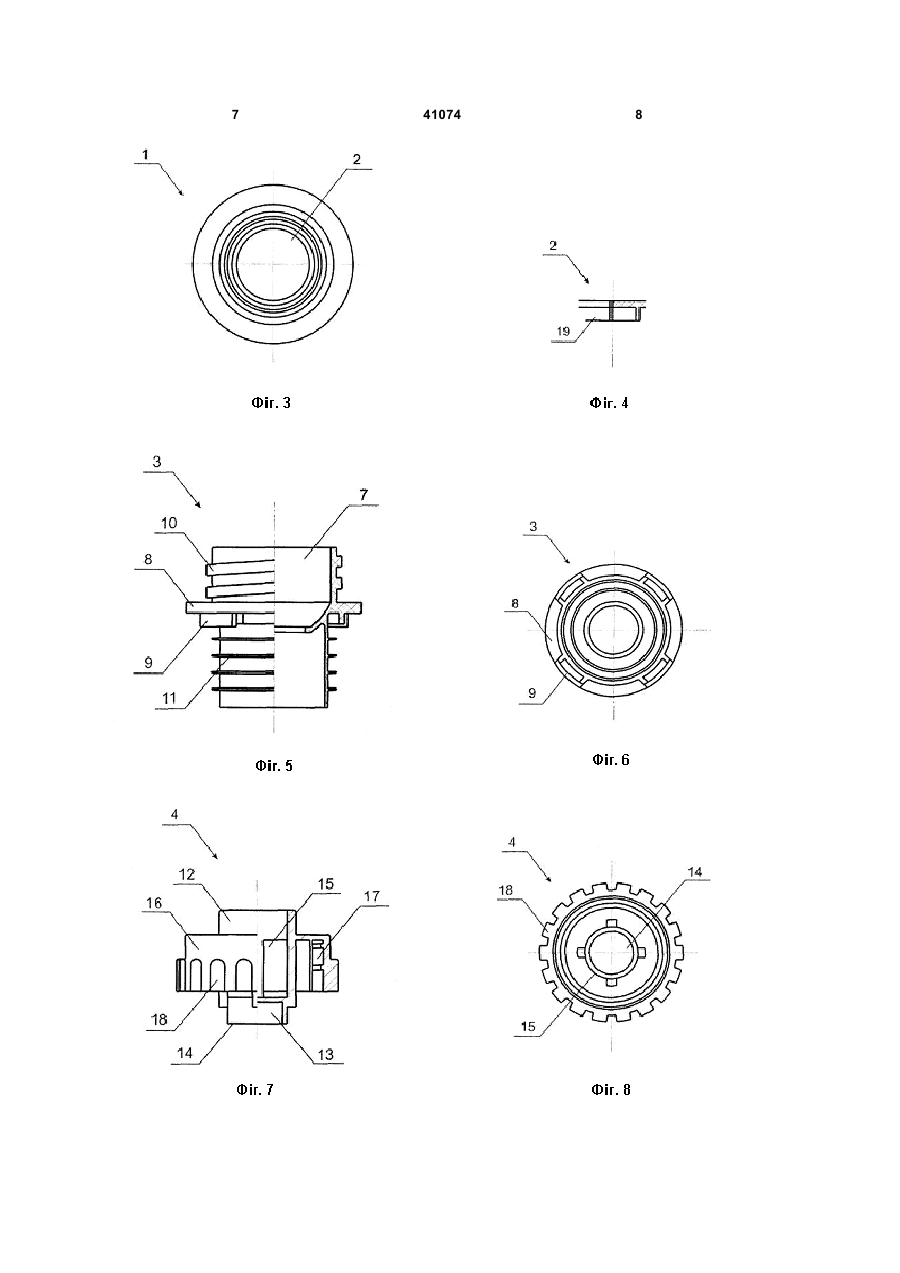

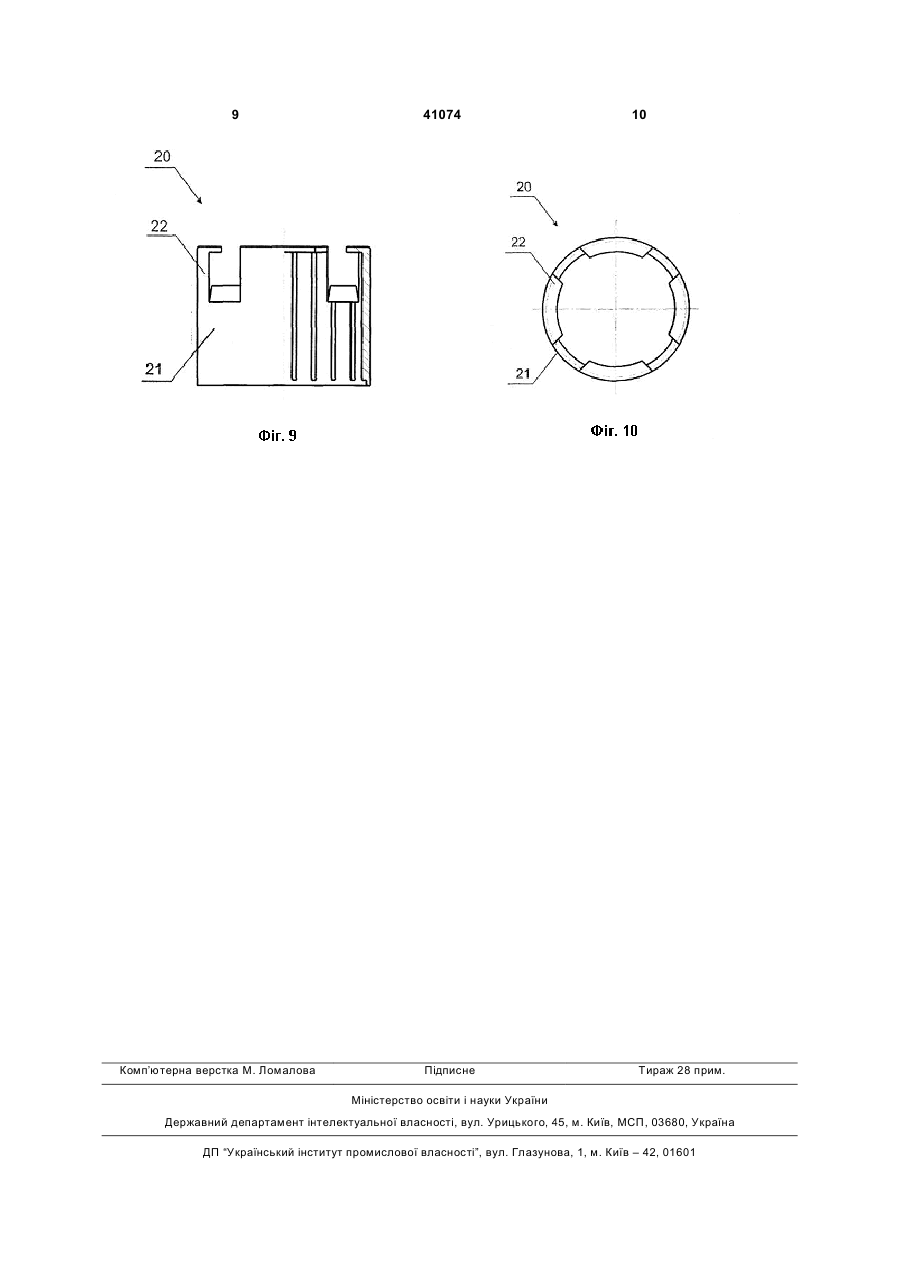

1. Закупорювальний пристрій для пляшки, що містить відкритий знизу циліндричний корпус (1), на торцевій поверхні якого зафіксований відривний елемент (2), на внутрішній бічній поверхні у верхній частині виконані ребра (5) жорсткості, а в нижній частині виконані горизонтальні стопорні виступи (6), й пристрій для зливу рідини, що утворений зливальною втулкою (3) і запірною втулкою (4), при цьому зливальна втулка (3) виконана у вигляді відкритого з двох торцевих сторін циліндричного корпусу (7), із зовнішньої сторони якого виконаний опорний буртик (8) із прямокутними пелюстками (9), що розділяє корпус (7) на верхню частину із різьбовою напрямною (10) і нижню час U 1 3 ність у випадку його кількаразового використання, яка обумовлена наявністю одноразового відривного елементу. Технічною задачею, на рішення якої направлена корисна модель, є удосконалення закупорювального пристрою для пляшки шляхом виконання відривного елементу і запірної втулки таких конструкцій, при яких відривний елемент щільно входить в елемент запірної втулки. Технічний результат, що досягається при використанні удосконаленого закупорювального пристрою для пляшки, полягає в підвищенні герметичності у випадку його кількаразового використання, що, у свою чергу, дозволить підвищити зручність користування. Поставлена технічна задача вирішується, а технічний результат досягається тим, що в закупорювальному пристрої для пляшки, що містить відкритий знизу циліндричний корпус, на торцевій поверхні якого зафіксований відривний елемент, на внутрішній бічній поверхні у верхній частині виконані ребра жорсткості, а в нижній частині виконані горизонтальні стопорні виступи, й пристрій для зливу рідини, що утворений зливальною втулкою і запірною втулкою, при цьому зливальна втулка виконана у вигляді відкритого з двох торцевих сторін циліндричного корпусу, Із зовнішньої сторони якого виконаний опорний буртік із прямокутними пелюстками, що розділяє корпус на верхню частину із різьбовою направляючою і нижню частину з кільцевими виступами, запірна втулка має патрубок, а також внутрішній циліндр, нижня частина якого закрита перегородкою, а в бічній поверхні виконані вікна, і зовнішній циліндр, на внутрішній стороні якого виконана різьбова направляюча, що нагвинчується на різьбову направляючу зливальної втулки, а на зовнішній стороні виконані вертикальні виступи, що входять у зачеплення з ребрами жорсткості корпусу, відповідно до корисної моделі, відривний елемент виконаний у вигляді фланця з циліндричним патрубком, виконаним з можливістю входження усередину патрубка запірної втулки. Приведені ознаки, що характеризують корисну модель, є суттєвими, оскільки в сукупності достатні для забезпечення працездатності і рішення поставленої технічної задачі, а кожен окремо необхідний для ідентифікації і відмінності заявленого закупорювального пристрою для пляшки від відомих в техніці аналогічних технічних рішень. Причинно-наслідковий зв'язок відмітних ознак при їх взаємодії з відомими ознаками в досягненні очікуваного технічного результату, обумовленого поставленою технічною задачею, полягає в наступному. Так, виконання відривного елементу у вигляді фланця з циліндричним патрубком забезпечує герметичність закупорювального пристрою у випадку його кількаразового використання. Обумовлене це тим, що геометричні розміри циліндричного патрубка вибирають з урахуванням його щільного входження в циліндричний патрубок запірної втулки. Закупорювальний пристрій для пляшки має й інші відмітні ознаки, що доповнюють і характери 41074 4 зують корисну модель в окремих випадках її виконання і використовуються для підвищення технічного результату. Закупорювальний пристрій для пляшки, відповідно до корисної моделі, додатково містить ущільнювальну втулку, виконану у вигляді циліндричного корпусу, верхній край якого має вигляд прямокутних пелюстків, що входять у проміжки, що утворені прямокутними пелюстками зливальної втулки. Наявність ущільнювальної втулки забезпечує герметичність при встановленні закупорювального пристрою на горлечко пляшки. Надалі корисна модель пояснюється докладним описом її конструкції і роботи з посиланнями на прикладені креслення. На Фіг.1 зображений закупорювальний пристрій для пляшки, загальний вид. На Фіг.2 зображений розріз А-А на Фіг.1. На Фіг.3 зображений закупорювальний пристрій для пляшки, вид зверху. На Фіг.4 зображений відривний елемент, загальний вид. На Фіг.5 зображена зливальна втулка, загальний вид. На Фіг.6 зображена зливальна втулка, вид знизу. На Фіг.7 зображена запірна втулка, загальний вид. На Фіг.8 зображена запірна втулка, вид знизу. На Фіг.9 зображена ущільнювальна втулка, загальний вид. На Фіг.10 зображена ущільнювальна втулка, вид зверху. Закупорювальний пристрій для пляшки (Фіг.110) містить наступні деталі, виготовлені з пластмаси або будь-якого іншого полімерного матеріалу. Відкритий знизу циліндричний корпус 1 (Фіг.1, 2), на торцевій поверхні якого зафіксований відривний елемент 2 (Фіг.3, 4), на внутрішній бічній поверхні у верхній частині виконані ребра 5 жорсткості, а в нижній частині виконані горизонтальні стопорні виступи 6. Пристрій для зливу рідини, що утворений зливальною втулкою 3 (Фіг.2, 5, 6) і запірною втулкою 4 (Фіг.2, 7, 8). Зливальна втулка 3 виконана у вигляді відкритого з двох торцевих сторін циліндричного корпусу 7, із зовнішньої сторони якого виконаний опорний буртік 8 із прямокутними пелюстками 9, що розділяє корпус 7 на верхню частину з різьбовою направляючою 10 і нижню частину з кільцевими виступами 11. Запірна втулка 4 має патрубок 12, внутрішній циліндр 13, нижня частина якого закрита перегородкою 14, а в бічній поверхні виконані вікна 15, і зовнішній циліндр 16, на внутрішній стороні якого виконана різьбова направляюча 17, а на зовнішній стороні виконані вертикальні виступи 18, що входять у зачеплення з ребрами 5 жорсткості корпусу 1. Удосконаленням закупорювального пристрою для пляшки є наступні особливості його конструкції. 5 Відривний елемент 2 виконаний у вигляді фланця з циліндричним патрубком 19, виконаним з можливістю входження усередину патрубка 12 запірної втулки 4. Ущільнювальна втулка 20 (Фіг.9, 10) виконана у вигляді циліндричного корпусу 21, верхній край якого має вигляд прямокутних Г-подібних пелюстків 22, що входять у проміжки, утворені прямокутними пелюстками 9 зливальної втулки 3. Закупорювальний пристрій для пляшки збирають наступним чином. Запірну втулку 4 за допомогою розташованої на внутрішній стороні зовнішнього циліндра 16 різьбової направляючої 17 нагвинчують на різьбову направляючу 10, розташовану у верхній частині зливальної втулки 3. Зібраний таким чином пристрій для зливу рідини з'єднують із ущільнювальною втулкою 20. Наявність прямокутних пелюстків 22 дозволяє забезпечити надійну фіксацію між собою елементів конструкції. Обумовлено це тим, що зазначені пелюстки щільно входять у проміжки, утворені прямокутними пелюстками 9 зливальної втулки 3. Далі циліндричний корпус 1, на торцевій поверхні якого за допомогою перемичок зафіксований відривний елемент 2, надівають на раніше зібрану конструкцію, що включає зливальну втулку 3, запірну втулку 4 і ущільнювальну втулку 20. При цьому відривний елемент 2 щільно входить усередину патрубка 12 запірної втулки 4, а вертикальні виступи 18 запірної втулки 4 входять у проміжки між ребрами 5 жорсткості циліндричного корпусу 1. За рахунок цього, а також за рахунок горизонтальних стопорних виступів 6 забезпечується надійна фіксація конструктивних елементів закупорювального пристрою для пляшки. Зібраний таким чином закупорювальний пристрій установлюють на горлечко пляшки з напоєм. 41074 6 При цьому горлечко пляшки щільно входить у проміжок, утворений внутрішньою ребристою поверхнею ущільнювальної втулки 20 і кільцевими виступами 11, розташованими на зовнішній поверхні зливальної втулки 3. Подібним чином забезпечується надійне кріплення закупорювального пристрою на горлечку пляшки. Закупорювальний пристрій для пляшки працює наступним чином. Для відкриття пляшки з напоєм корпус 1 повертають звичайно проти годинникової стрілки. У результаті прикладеного зусилля крутіння ребра 5 жорсткості, взаємодіючі з вертикальними виступами 18 запірної втулки 4, приводять до розкручування нарізного сполучення, утвореного різьбовою направляючою 10 зливальної втулки 3 і різьбовою направляючою 17 запірна втулки 4. У процесі розкручування патрубок 12 запірної втулки 4 виштовхуючою дією розриває перемички, за допомогою яких відривний елемент 2 закріплений на торцевій поверхні корпусу 1. Для розливу вмісту пляшки відривний елемент 2 витягають з патрубка 12 запірної втулки 4. Після часткового спорожнювання пляшки відривний елемент 2 установлюють на колишнє місце, що забезпечує герметичність закупорювального пристрою, а, отже, і чистоту конструктивних елементів, взаємодіючих із напоєм пляшки. Приведені відомості підтверджують простоту корисної моделі, що заявляється, і надійність у використанні. Закупорювальний пристрій для пляшки може бути виготовлено в умовах промислового виробництва на стандартному обладнанні із застосуванням стандартних матеріалів і зібрано з деталей, що легко виготовляються. 7 41074 8 9 Комп’ютерна верстка М. Ломалова 41074 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
