Спосіб вимірювання оліїстості
Номер патенту: 41192
Опубліковано: 15.08.2001
Автори: Кордюмов Олександр Іванович, Гунбін Михайло Володимирович
Формула / Реферат
Спосіб вимірювання олійстості, що складається зі зважування проби вимірюваного насіння, який відрізняється тим, що пробу вимірюваного насіння піддають впливу вібрації до моменту отримання сталого стану об'єму проби, після чого вимірюють питому вагу проби, потім вимірюють вологість насіння та за ступенем вологості визначають питому вагу збезводненого насіння з урахуванням зменшення ваги проби та зменшення об'єму насіння, після чого виключають з останнього результату відносно незмінну експериментально визначену питому вагу збезводненого та знежиреного аналогічного насіння і визначають шукану олійстість.
Текст

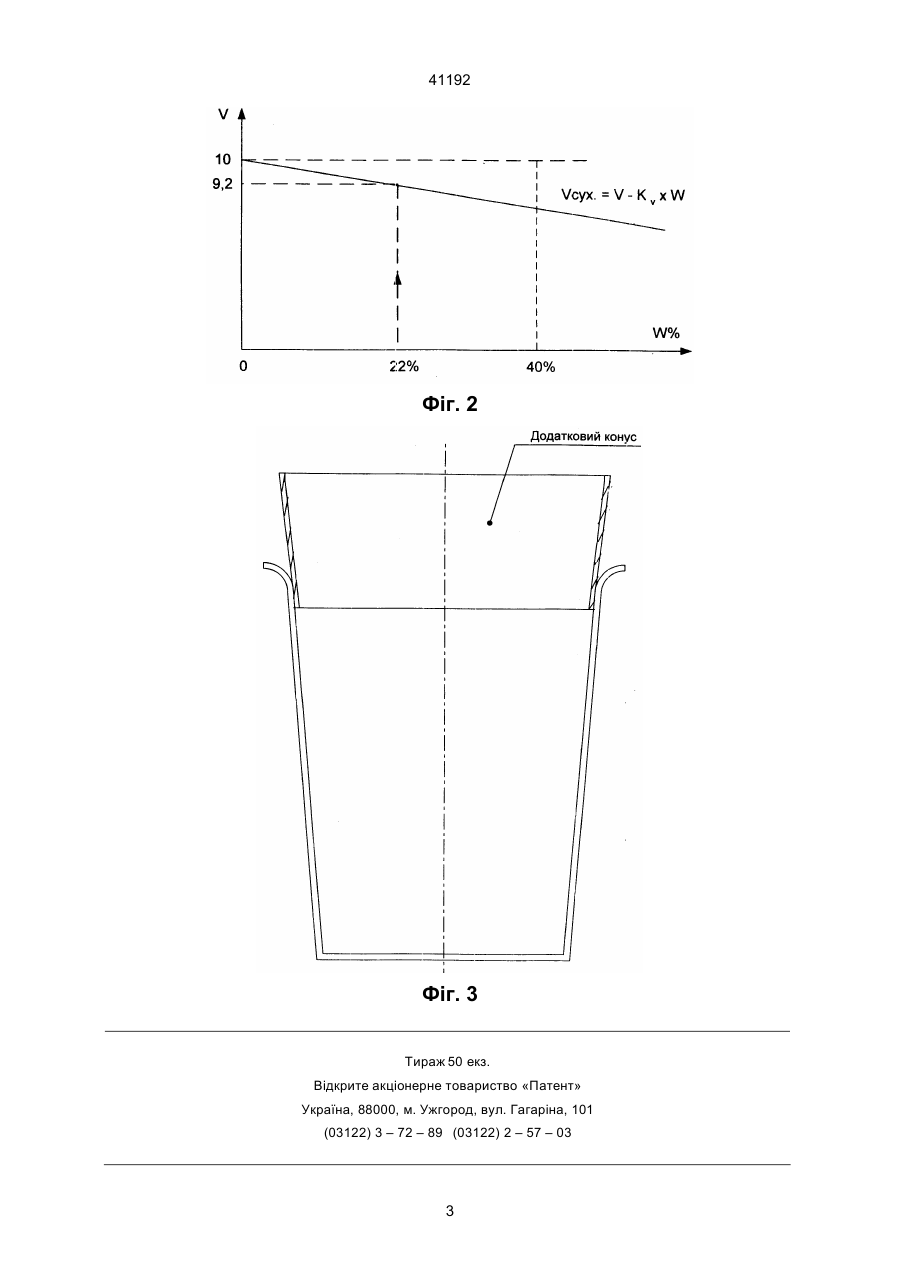

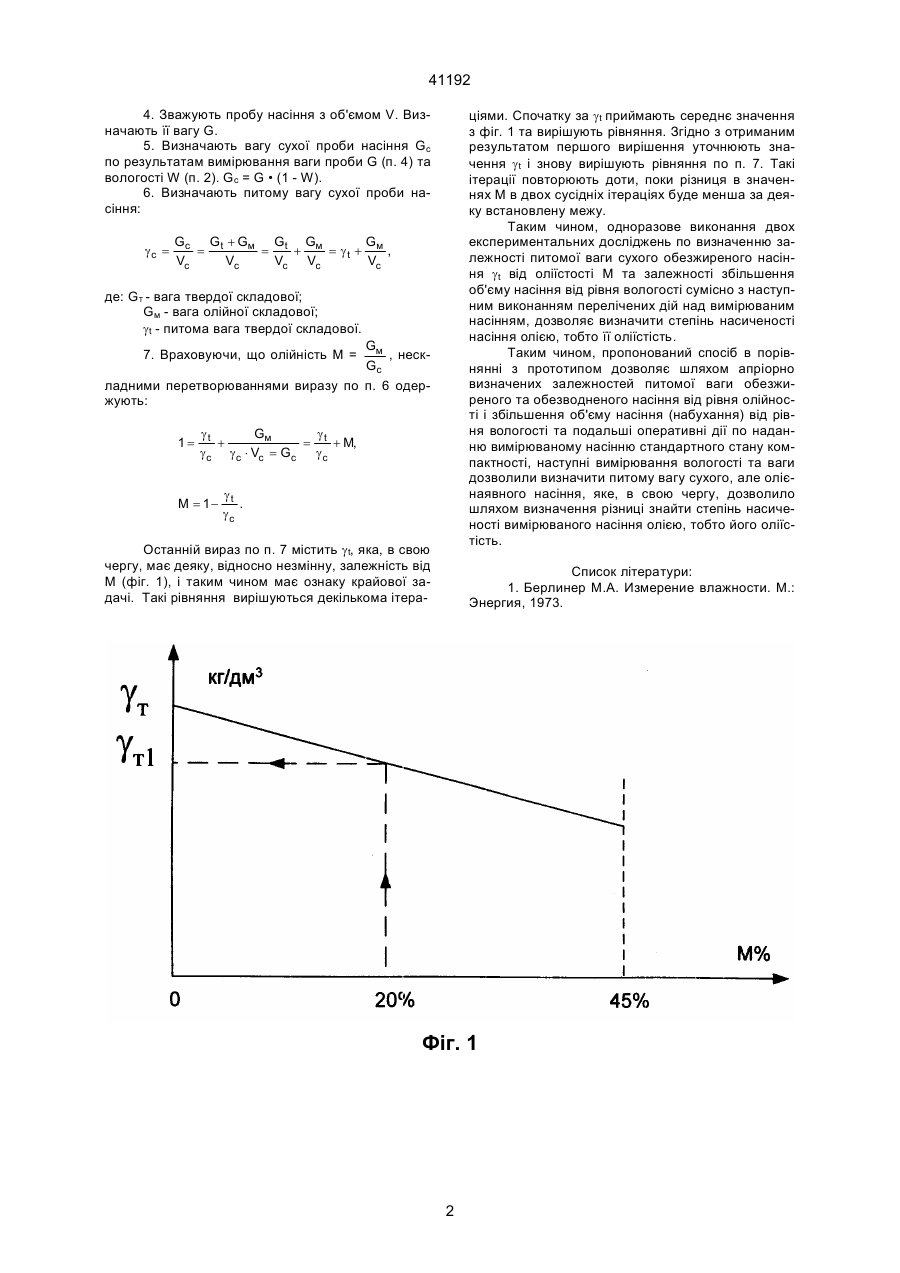

Спосіб вимірювання оліїстості, що складається зі зважування проби вимірюваного насіння, який відрізняється тим, що пробу вимірюваного насіння піддають впливу вібрації до моменту отримання сталого стану об'єму проби, після чого вимірюють питому вагу проби, потім вимірюють вологість насіння та за степенем вологості визначають питому вагу збезводненого насіння з урахуванням зменшення ваги проби та зменшення об'єму насіння, після чого виключають з останнього результату відносно незмінну експериментально визначену питому вагу збезводненого та знежиреного аналогічного насіння і визначають шукану оліїстість. В.Ш. (13) 41192 (11) Спосіб виконують таким чином. 1. Навантажують мірний посуд вимірюваним насінням, після чого вібрацією встановлюють сталий стан насіння і вилучають насіння, яке перебільшує контрольний об'єм V. На фіг. 3 приведен приклад мірного посуду, який складається з посуду з контрольним об'ємом V та додаткового конусу. 2. Вимірюють вологість насіння W будь-яким відомим пристроєм. 3. Визначають контрольний об'єм сухої речовини Vc відповідно з результатом вимірювання по п. 2. Необхідність цієї операції викликана фактом збільшення об'єму насіння (набухання) при збільшенні його вологості W. На фіг. 2 приведен графік зміни об'єму насіння V від рівня вологості W, та графічне вирішення цієї проблеми для вологості W = 22 %. Залежність V = f(W) експериментально визначається апріорно. UA торів, та враховуючи відносно незмінні складові частки загальної питомої ваги насіння, визначають олійну частину в загальній питомій вазі насіння. Винахід ілюструється кресленням, де на фіг. 1 приведена залежність питомої ваги сухої обезжиреної твердої складової насіння gt від рівня оліїстості М. На фіг. 2 приведена залежність збільшення об'єму насіння (набухання) V від рівня вологості W. Дві попередні залежності отримаються експериментально. Такі дослідження виконуються один раз для кожної культури та її кожного сорту окремо. Надалі ці залежності використовуються як відносно незмінні категорії. (19) Винахід відноситься до вимірювальної техніки і може бути застосований для вимірювання оліїстості насіння сільськогосподарських культур, таких як соняшник, ріпак та інших. Найбільше близьким до заявленого способу по технічній суті є спосіб вимірювання оліїстості, який використовує ефект ядерного магнітного резонансу [1]. Але вимірювання оліїстості таким способом не є дешевим, і не може бути використано в якості експрес-аналізу. У порівнянні з попереднім спосіб екстракції олійної складової є дешевший, але цей спосіб потребує наявності хімічних реагентів, значну кількість часу для отримання результату і тому не використовується для експрес-аналізу. 3адача винаходу - створення способу вимірювання оліїстості, придатного для розробки компактних пристроїв для експрес-аналізу. Задача вирішується завдяки тому, що зважують пробу вимірюваного насіння, піддають її впливу вібрації до моменту отримання сталого стану об'єму проби, після чого вимірюють питому вагу проби, наступним кроком вимірюють вологість насіння та по степеню вологості визначають питому вагу обезводненого насіння з урахуванням зменшення ваги проби та зменшення об'єму насіння, після чого виключають з останнього результату відносно незмінну експериментально визначену питому вагу обезводненого та обезжиреного аналогічного насіння і визначають шукану оліїстість. В основу способу покладена залежність питомої ваги насіння від рівня оліїстості. Вимірюванням рівній інших, впливаючих на питому вагу фак А ____________________ 41192 ціями. Спочатку за gt приймають середнє значення з фіг. 1 та вирішують рівняння. Згідно з отриманим результатом першого вирішення уточнюють значення gt і знову вирішують рівняння по п. 7. Такі ітерації повторюють доти, поки різниця в значеннях М в двох сусідніх ітераціях буде менша за деяку встановлену межу. Таким чином, одноразове виконання двох експериментальних досліджень по визначенню залежності питомої ваги сухого обезжиреного насіння gt від оліїстості М та залежності збільшення об'єму насіння від рівня вологості сумісно з наступним виконанням перелічених дій над вимірюваним насінням, дозволяє визначити стeпінь насиченості насіння олією, тобто її оліїстість. Таким чином, пропонований спосіб в порівнянні з прототипом дозволяє шляхом апріорно визначених залежностей питомої ваги обезжиреного та обезводненого насіння від рівня олійності і збільшення об'єму насіння (набухання) від рівня вологості та подальші оперативні дії по наданню вимірюваному насінню стандартного стану компактності, наступні вимірювання вологості та ваги дозволили визначити питому вагу сухого, але олієнаявного насіння, яке, в свою чергу, дозволило шляхом визначення різниці знайти степінь насиченості вимірюваного насіння олією, тобто його оліїстість. 4. Зважують пробу насіння з об'ємом V. Визначають її вагу G. 5. Визначають вагу сухої проби насіння Gc по результатам вимірювання ваги проби G (п. 4) та вологості W (п. 2). Gc = G • (1 - W). 6. Визначають питому вагу сухої проби насіння: gc = Gc Gt + Gм Gt Gм G = = + = gt + м , Vc Vc Vc Vc Vc де: GT - вага твердої складової; Gм - вага олійної складової; gt - питома вага твердої складової. Gм , нескGc ладними перетворюваннями виразу по п. 6 одержують: 7. Враховуючи, що олійність М = 1= gt g Gм + = t + M, g c g с × Vc = Gc g c M = 1 gt . gc Останній вираз по п. 7 містить gt, яка, в свою чергу, має деяку, відносно незмінну, залежність від М (фіг. 1), і таким чином має ознаку крайової задачі. Такі рівняння вирішуються декількома ітера Список літератури: 1. Берлинер М.А. Измерение влажности. М.: Энергия, 1973. Фіг. 1 2 41192 Фіг. 2 Фіг. 3 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3 – 72 – 89 (03122) 2 – 57 – 03 3 41192 4
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of mesurement of oilness
Автори англійськоюHunbin Mykhaylo Volodymyrovych, Kordiumov Oleksandr Ivanovych
Назва патенту російськоюСпособ измерения маслянистости
Автори російськоюГунбин Михаил Владимирович, Кордюмов Александр Иванович
МПК / Мітки
МПК: G01N 27/22, A23D 7/00
Мітки: спосіб, вимірювання, оліїстості
