Устаткування для термодифузійного легування виробів

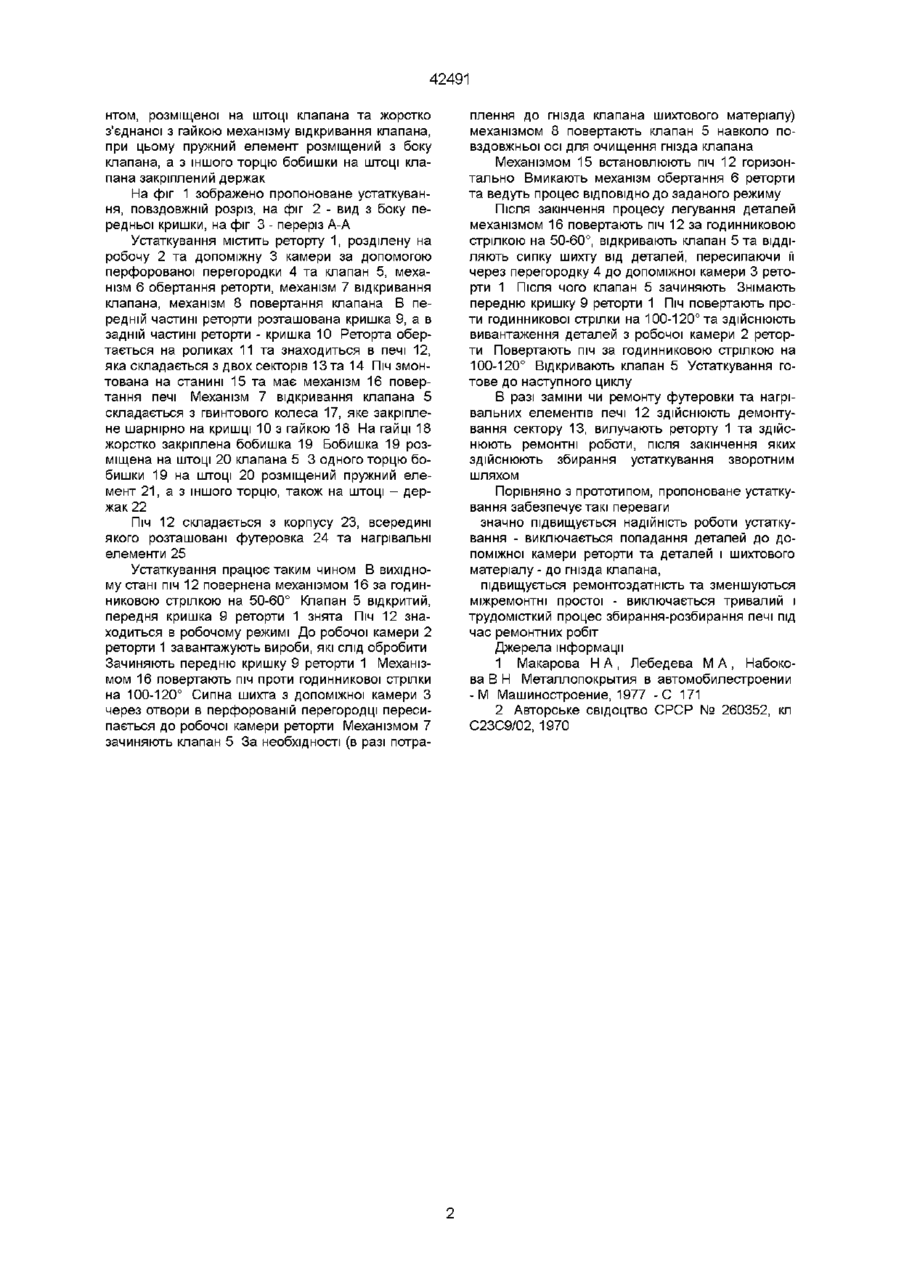

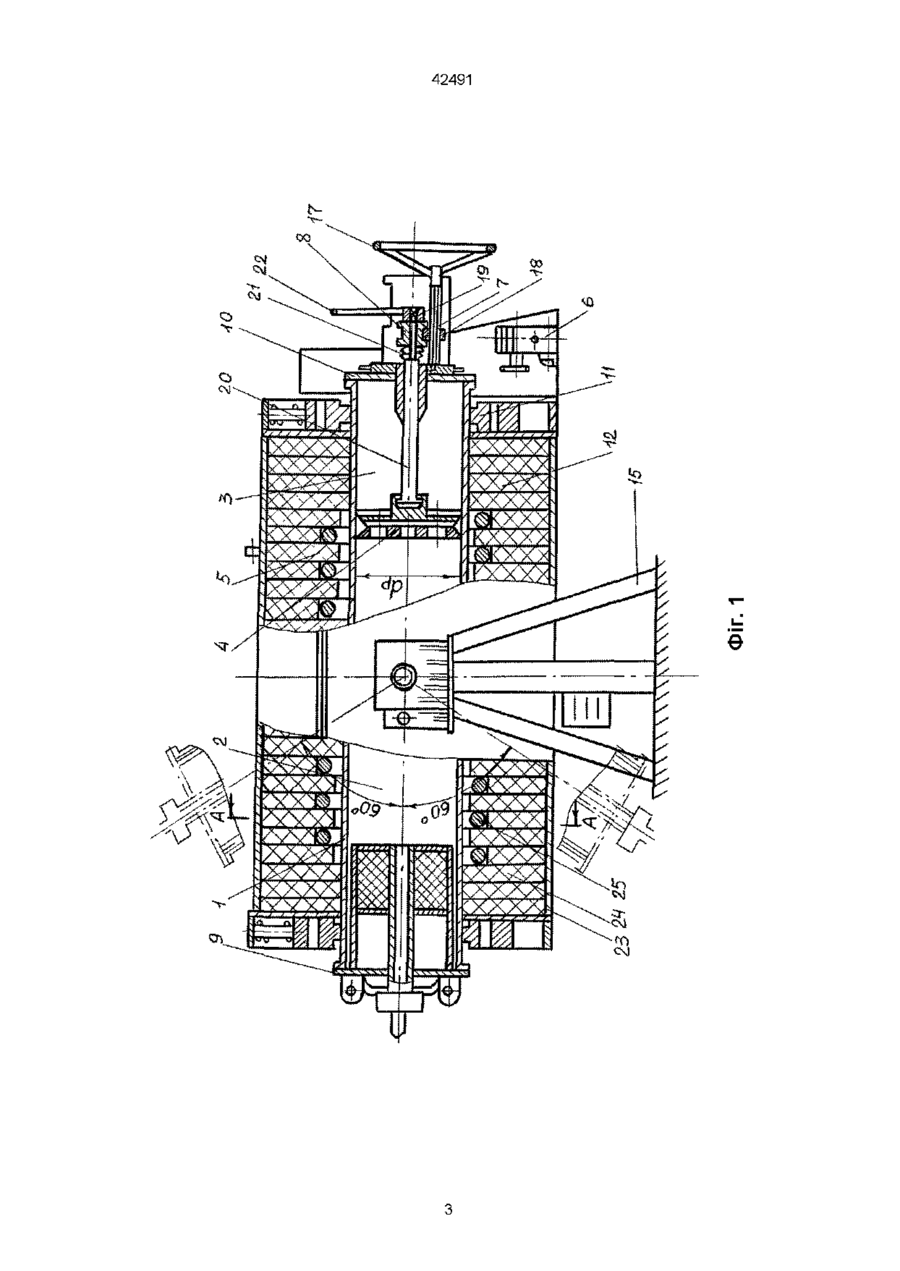

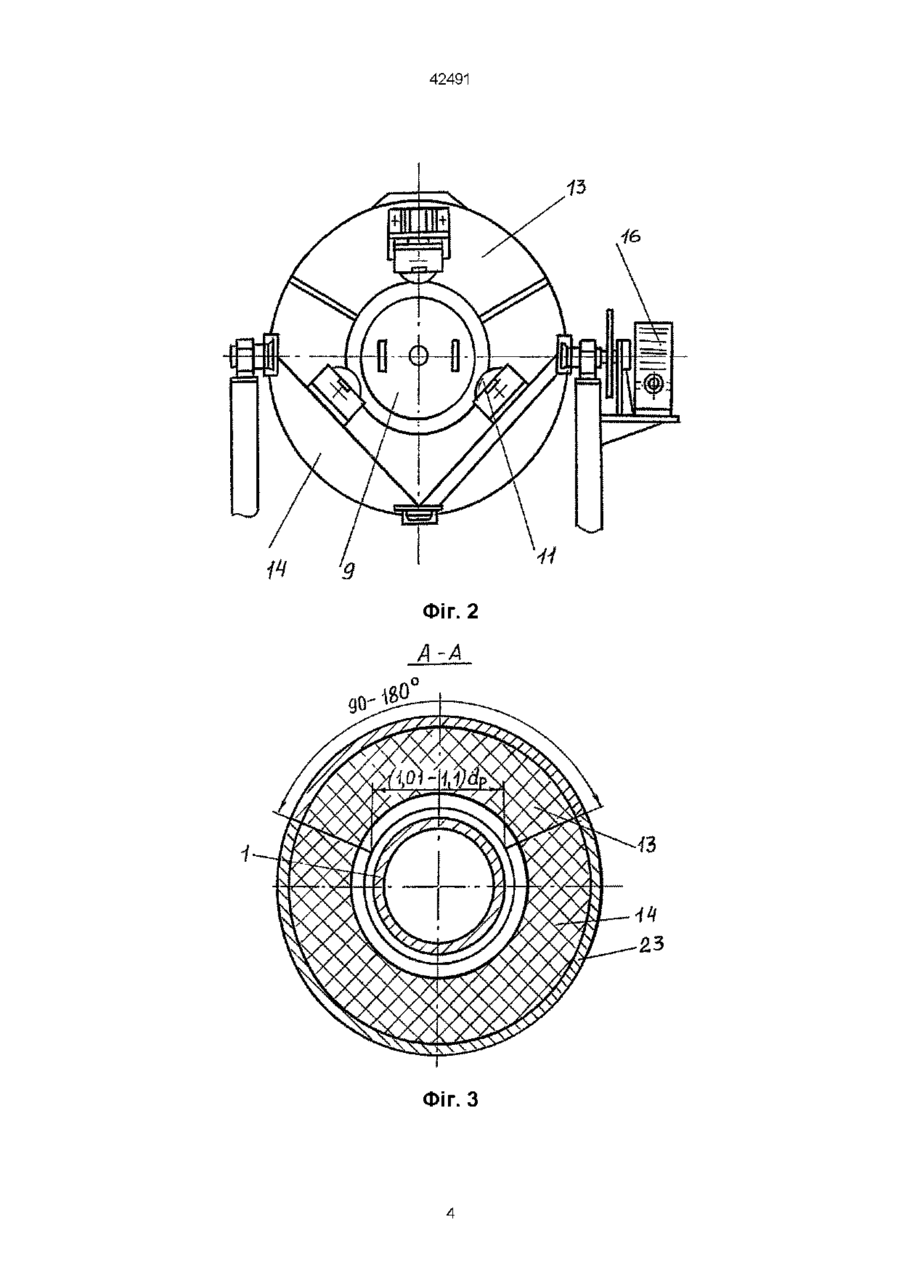

Устаткування для термодифузійного легування виробів, що складається з розташованої в печі та розділеної на робочу і допоміжну камери за допомогою клапана реторту з кришками, приводів обертання реторти та повертання печі, механізму відкривання клапана, яка відрізняється тим, що піч складається з двох секторів з кутом меншого сектора 90-180°, а довжина хорди роз'єднання за внутрішнім діаметром печі складає 1,01-1,1 від діаметра реторти, при цьому реторта додатково обладнана перфорованою перегородкою з отворами, меншими за мінімальний розмір оброблюваних виробів, та встановленою перед клапаном, окрім цього реторта додатково містить механізм повертання клапана навколо повздовжньої осі, який складається з бобишки з пружним елементом, розміщеної на штоці клапана та жорстко з'єднаної з гайкою механізму відкривання клапана, при цьому пружний елемент розміщений з боку клапана, а з іншого торця бобишки на штоці клапана, закріплений держак Винахід стосується устаткувань для ХІМІКОтермічного оброблення виробів та може бути використаним в машинобудуванні, чорній та кольоровій металурги, ХІМІЧНІЙ та інших галузях промисловості Відоме устаткування для цинкування деталів насипом, яке містить обертаючийся барабан, який має внутрішню футеровку та розташований на дні катод [1] Устаткування має такі недоліки по-перше, устаткування ненадійне в роботі, що пов'язано з проїданням електролітом футеровки та витіканням електроліту, по-друге, процес ремонту устаткування (перефутеровка), тобто відновлення її працездатності пов'язано з значними труднощами і може займати багато часу, докільки тут потрібно досягати високого ступеня герметичності Відоме устаткування для термодифузійного легування виробів, яке містить піч з розташованою в ній ретортою, що складається з робочої та допоміжної камер, розділених клапаном приводу обертання реторти, повернення печі та механізму відкривання клапану [2] Вказаному устаткуванню властивий ряд суттєвих недоліків по-перше, вивантаження та завантаження робочої камери є трудомістким процесом, а відділення сипкого матеріалу від оброблюваних виробів не гарантує переміщення останніх до допоміжної камери - залежить від величини переміщення клапану, потрібна величина якого не забез печується цим конструкційним виконанням, подруге, лише поступове переміщення клапану не гарантує від затиснення поміж клапаном та гніздом клапану виробів та матеріалів, що може привести до порушення герметичності, по-третє, процес ремонту печі (перефутерування), тобто відновлення и працездатності пов'язаний зі значними труднощами та може займати значний проміжок часу, а в деяких випадках (в разі малого перерізу печі) без повного демонтажу печі неможливий В основу винаходу поставлена задача, шляхом зміни конструкції устаткування, забезпечити підвищення її надійності, працездатності та зменшення міжремонтних простоїв Поставлена задача досягається тим, що в устаткуванні для термодифузійного легування виробів, що містить розташовану в печі та розділену на робочу та допоміжну камери за допомогою клапана реторту з кришками, приводи обертання реторти та повернення печі, механізм відкривання клапана, піч складається з двох секторів з кутом меншого сектора 90-180°, а довжина хорди роз'єднання за внутрішнім діаметром печі складає 1,011,1 від діаметру реторти, при цьому реторта додатково обладнана перфорованою перегородкою з отворами, меншими за мінімальний розмір оброблюваних виробів та встановленою перед клапаном, окрім цього, реторта додатково містить механізм повертання клапана навколо повздовжньої осі, який складається з бобишки з пружним елеме о> 42491 нтом, розміщеної на штоці клапана та жорстко з'єднаної з гайкою механізму відкривання клапана, при цьому пружний елемент розміщений з боку клапана, а з іншого торцю бобишки на штоці клапана закріплений держак На фіг 1 зображено пропоноване устаткування, повздовжній розріз, на фіг 2 - вид з боку передньої кришки, на фіг 3 - переріз А-А Устаткування містить реторту 1, розділену на робочу 2 та допоміжну 3 камери за допомогою перфорованої перегородки 4 та клапан 5, механізм 6 обертання реторти, механізм 7 відкривання клапана, механізм 8 повертання клапана В передній частині реторти розташована кришка 9, а в задній частині реторти - кришка 10 Реторта обертається на роликах 11 та знаходиться в печі 12, яка складається з двох секторів 13 та 14 Піч змонтована на станині 15 та має механізм 16 повертання печі Механізм 7 відкривання клапана 5 складається з гвинтового колеса 17, яке закріплене шарнірно на кришці 10 з гайкою 18 На гайці 18 жорстко закріплена бобишка 19 Бобишка 19 розміщена на штоці 20 клапана 5 3 одного торцю бобишки 19 на штоці 20 розміщений пружний елемент 21, а з іншого торцю, також на штоці - держак 22 Піч 12 складається з корпусу 23, всередині якого розташовані футеровка 24 та нагрівальні елементи 25 Устаткування працює таким чином В вихідному стані піч 12 повернена механізмом 16 за годинниковою стрілкою на 50-60° Клапан 5 відкритий, передня кришка 9 реторти 1 знята Піч 12 знаходиться в робочому режимі До робочої камери 2 реторти 1 завантажують вироби, які слід обробити Зачиняють передню кришку 9 реторти 1 Механізмом 16 повертають піч проти годинникової стрілки на 100-120° Сипна шихта з допоміжної камери З через отвори в перфорованій перегородці пересипається до робочої камери реторти Механізмом 7 зачиняють клапан 5 За необхідності (в разі потра плення до гнізда клапана шихтового матеріалу) механізмом 8 повертають клапан 5 навколо повздовжньої осі для очищення гнізда клапана Механізмом 15 встановлюють піч 12 горизонтально Вмикають механізм обертання 6 реторти та ведуть процес ВІДПОВІДНО ДО заданого режиму Після закінчення процесу легування деталей механізмом 16 повертають піч 12 за годинниковою стрілкою на 50-60°, відкривають клапан 5 та ВІДДІЛЯЮТЬ сипку шихту від деталей, пересипаючи її через перегородку 4 до допоміжної камери 3 реторти 1 Після ЧОГО клапан 5 зачиняють Знімають передню кришку 9 реторти 1 Піч повертають проти годинникової стрілки на 100-120° та здійснюють вивантаження деталей з робочої камери 2 реторти Повертають піч за годинниковою стрілкою на 100-120° Відкривають клапан 5 Устаткування готове до наступного циклу В разі заміни чи ремонту футеровки та нагрівальних елементів печі 12 здійснюють демонтування сектору 13, вилучають реторту 1 та здійснюють ремонтні роботи, після закінчення яких здійснюють збирання устаткування зворотним шляхом Порівняно з прототипом, пропоноване устаткування забезпечує такі переваги значно підвищується надійність роботи устаткування - виключається попадання деталей до допоміжної камери реторти та деталей і шихтового матеріалу - до гнізда клапана, підвищується ремонтоздатність та зменшуються міжремонтні простої - виключається тривалий і трудомісткий процес збирання-розбирання печі під час ремонтних робіт Джерела інформації 1 Макарова Н А , Лебедева М А , Набокова В Н Металлопокрытия в автомобилестроении -М Машиностроение, 1977 -С 171 2 Авторське свідоцтво СРСР № 260352, кп С23С9/02, 1970 42491 є 42491 13 Фіг. З 42491 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Киів-133, бульв Лесі Українки, 26 (044)295-81-42, 295-61-97 Підписано до друку Обсяг обл -вид арк 2002 р Формат 60x84 1/8 Тираж 50 прим Зам УкрІНТЕІ, 03680, Киів-39 МСП, вул Горького, 180 (044) 268-25-22
