Захисний ковпачок

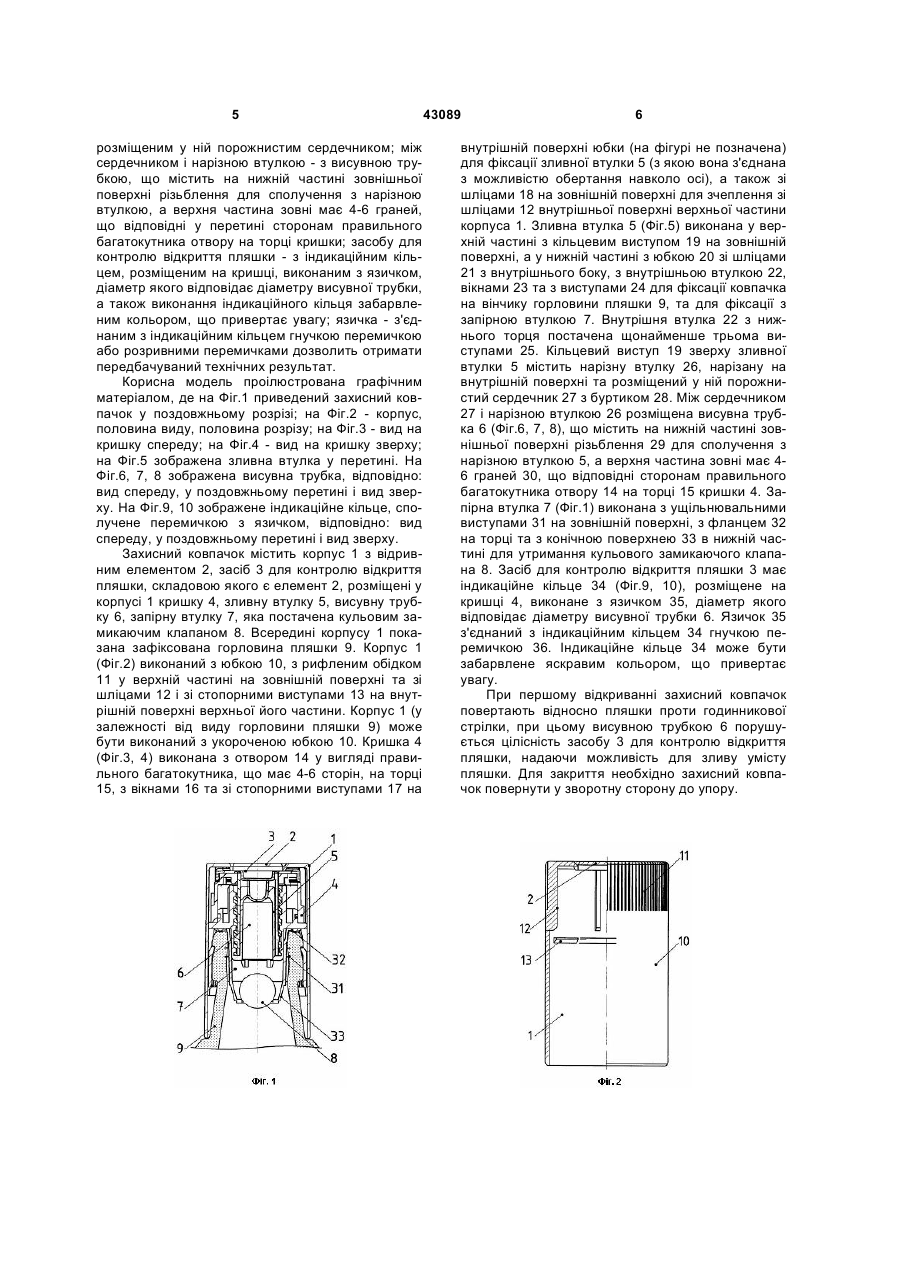

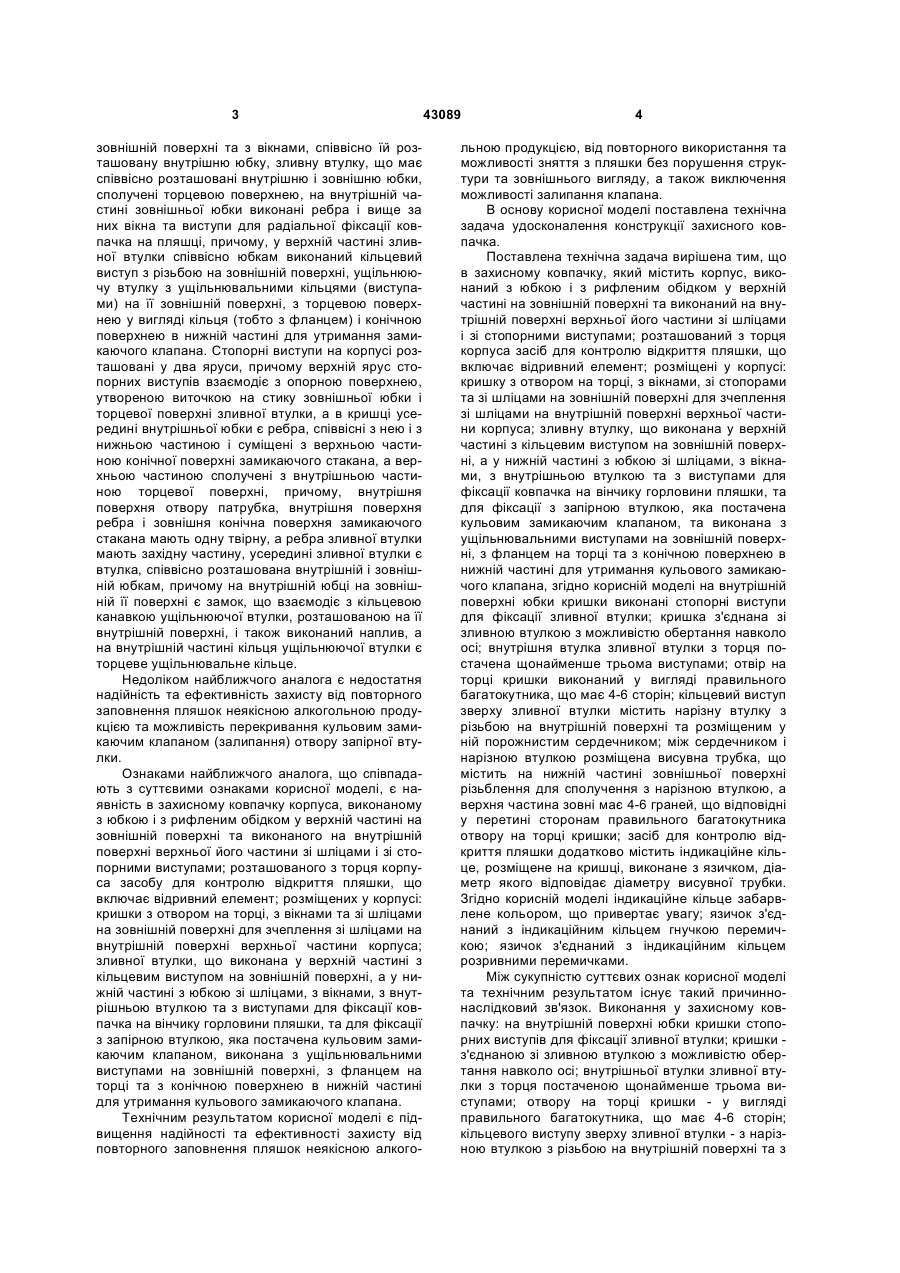

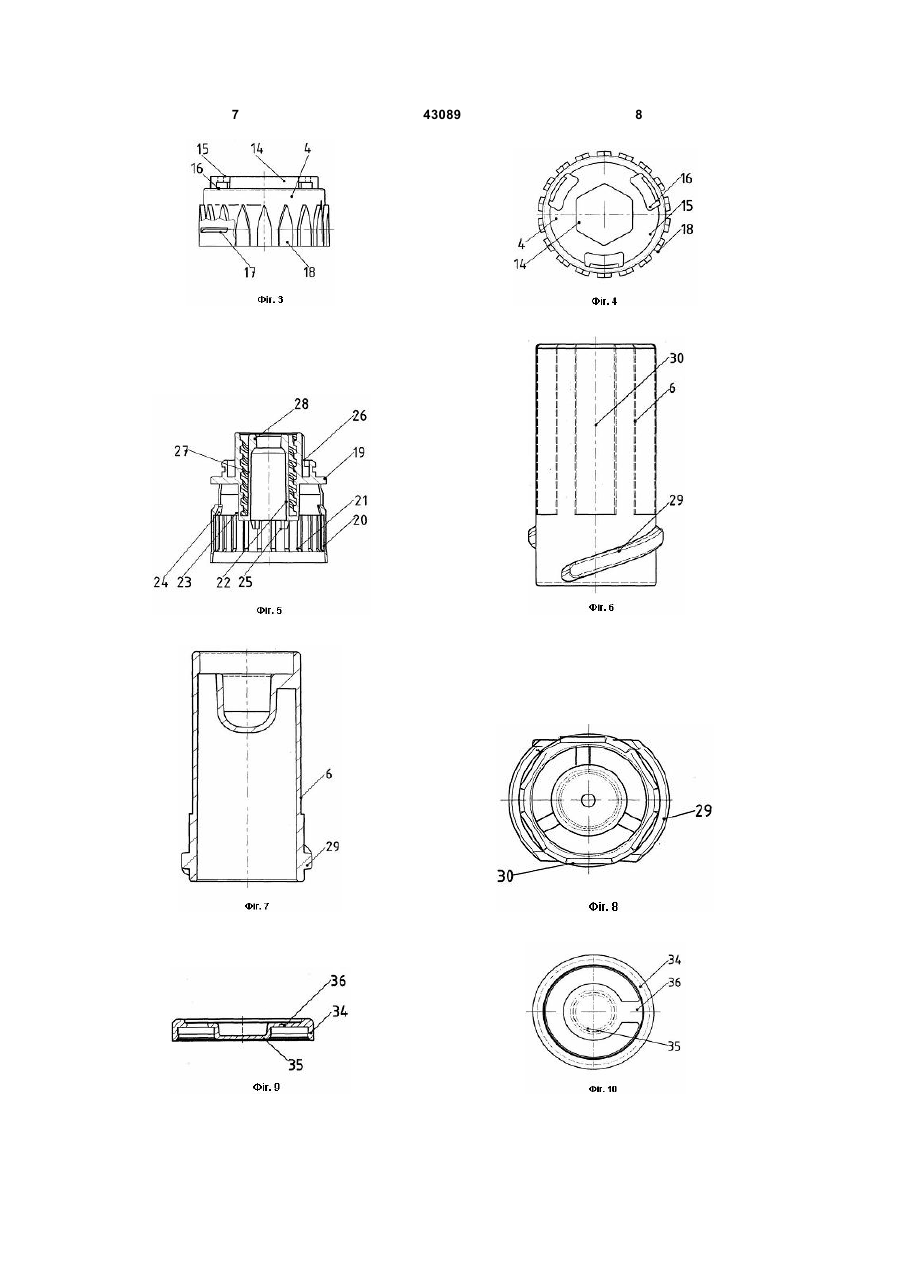

1. Захисний ковпачок, який містить корпус, виконаний з юбкою і з рифленим обідком у верхній частині на зовнішній поверхні та виконаний на внутрішній поверхні верхньої його частини зі шліцами і зі стопорними виступами, розташований з торця корпуса засіб для контролю відкриття пляшки, що включає відривний елемент, розміщені у корпусі: кришку з отвором на торці, з вікнами та зі шліцами на зовнішній поверхні для зчеплення зі шліцами на внутрішній поверхні верхньої частини корпуса, зливну втулку, що виконана у верхній частині з кільцевим виступом на зовнішній поверхні, а у нижній частині - з юбкою зі шліцами, з внутрішньою втулкою, з вікнами та з виступами для фіксації ковпачка на вінчику горловини пляшки та для фіксації з запірною втулкою, яка оснащена кульовим замикаючим клапаном та виконана з ущільнювальними виступами на зовнішній поверхні, з фланцем на торці та з конічною поверхнею в нижній частині для утримання кульового замикаючого клапана, який відрізняється тим, що на внутрішній поверхні юбки кришки виконані стопорні ви U 2 (19) 1 3 зовнішній поверхні та з вікнами, співвісно їй розташовану внутрішню юбку, зливну втулку, що має співвісно розташовані внутрішню і зовнішню юбки, сполучені торцевою поверхнею, на внутрішній частині зовнішньої юбки виконані ребра і вище за них вікна та виступи для радіальної фіксації ковпачка на пляшці, причому, у верхній частині зливної втулки співвісно юбкам виконаний кільцевий виступ з різьбою на зовнішній поверхні, ущільнюючу втулку з ущільнювальними кільцями (виступами) на її зовнішній поверхні, з торцевою поверхнею у вигляді кільця (тобто з фланцем) і конічною поверхнею в нижній частині для утримання замикаючого клапана. Стопорні виступи на корпусі розташовані у два яруси, причому верхній ярус стопорних виступів взаємодіє з опорною поверхнею, утвореною виточкою на стику зовнішньої юбки і торцевої поверхні зливної втулки, а в кришці усередині внутрішньої юбки є ребра, співвісні з нею і з нижньою частиною і суміщені з верхньою частиною конічної поверхні замикаючого стакана, а верхньою частиною сполучені з внутрішньою частиною торцевої поверхні, причому, внутрішня поверхня отвору патрубка, внутрішня поверхня ребра і зовнішня конічна поверхня замикаючого стакана мають одну твірну, а ребра зливної втулки мають західну частину, усередині зливної втулки є втулка, співвісно розташована внутрішній і зовнішній юбкам, причому на внутрішній юбці на зовнішній її поверхні є замок, що взаємодіє з кільцевою канавкою ущільнюючої втулки, розташованою на її внутрішній поверхні, і також виконаний наплив, а на внутрішній частині кільця ущільнюючої втулки є торцеве ущільнювальне кільце. Недоліком найближчого аналога є недостатня надійність та ефективність захисту від повторного заповнення пляшок неякісною алкогольною продукцією та можливість перекривання кульовим замикаючим клапаном (залипання) отвору запірної втулки. Ознаками найближчого аналога, що співпадають з суттєвими ознаками корисної моделі, є наявність в захисному ковпачку корпуса, виконаному з юбкою і з рифленим обідком у верхній частині на зовнішній поверхні та виконаного на внутрішній поверхні верхньої його частини зі шліцами і зі стопорними виступами; розташованого з торця корпуса засобу для контролю відкриття пляшки, що включає відривний елемент; розміщених у корпусі: кришки з отвором на торці, з вікнами та зі шліцами на зовнішній поверхні для зчеплення зі шліцами на внутрішній поверхні верхньої частини корпуса; зливної втулки, що виконана у верхній частині з кільцевим виступом на зовнішній поверхні, а у нижній частині з юбкою зі шліцами, з вікнами, з внутрішньою втулкою та з виступами для фіксації ковпачка на вінчику горловини пляшки, та для фіксації з запірною втулкою, яка постачена кульовим замикаючим клапаном, виконана з ущільнювальними виступами на зовнішній поверхні, з фланцем на торці та з конічною поверхнею в нижній частині для утримання кульового замикаючого клапана. Технічним результатом корисної моделі є підвищення надійності та ефективності захисту від повторного заповнення пляшок неякісною алкого 43089 4 льною продукцією, від повторного використання та можливості зняття з пляшки без порушення структури та зовнішнього вигляду, а також виключення можливості залипання клапана. В основу корисної моделі поставлена технічна задача удосконалення конструкції захисного ковпачка. Поставлена технічна задача вирішена тим, що в захисному ковпачку, який містить корпус, виконаний з юбкою і з рифленим обідком у верхній частині на зовнішній поверхні та виконаний на внутрішній поверхні верхньої його частини зі шліцами і зі стопорними виступами; розташований з торця корпуса засіб для контролю відкриття пляшки, що включає відривний елемент; розміщені у корпусі: кришку з отвором на торці, з вікнами, зі стопорами та зі шліцами на зовнішній поверхні для зчеплення зі шліцами на внутрішній поверхні верхньої частини корпуса; зливну втулку, що виконана у верхній частині з кільцевим виступом на зовнішній поверхні, а у нижній частині з юбкою зі шліцами, з вікнами, з внутрішньою втулкою та з виступами для фіксації ковпачка на вінчику горловини пляшки, та для фіксації з запірною втулкою, яка постачена кульовим замикаючим клапаном, та виконана з ущільнювальними виступами на зовнішній поверхні, з фланцем на торці та з конічною поверхнею в нижній частині для утримання кульового замикаючого клапана, згідно корисній моделі на внутрішній поверхні юбки кришки виконані стопорні виступи для фіксації зливної втулки; кришка з'єднана зі зливною втулкою з можливістю обертання навколо осі; внутрішня втулка зливної втулки з торця постачена щонайменше трьома виступами; отвір на торці кришки виконаний у вигляді правильного багатокутника, що має 4-6 сторін; кільцевий виступ зверху зливної втулки містить нарізну втулку з різьбою на внутрішній поверхні та розміщеним у ній порожнистим сердечником; між сердечником і нарізною втулкою розміщена висувна трубка, що містить на нижній частині зовнішньої поверхні різьблення для сполучення з нарізною втулкою, а верхня частина зовні має 4-6 граней, що відповідні у перетині сторонам правильного багатокутника отвору на торці кришки; засіб для контролю відкриття пляшки додатково містить індикаційне кільце, розміщене на кришці, виконане з язичком, діаметр якого відповідає діаметру висувної трубки. Згідно корисній моделі індикаційне кільце забарвлене кольором, що привертає увагу; язичок з'єднаний з індикаційним кільцем гнучкою перемичкою; язичок з'єднаний з індикаційним кільцем розривними перемичками. Між сукупністю суттєвих ознак корисної моделі та технічним результатом існує такий причиннонаслідковий зв'язок. Виконання у захисному ковпачку: на внутрішній поверхні юбки кришки стопорних виступів для фіксації зливної втулки; кришки з'єднаною зі зливною втулкою з можливістю обертання навколо осі; внутрішньої втулки зливної втулки з торця постаченою щонайменше трьома виступами; отвору на торці кришки - у вигляді правильного багатокутника, що має 4-6 сторін; кільцевого виступу зверху зливної втулки - з нарізною втулкою з різьбою на внутрішній поверхні та з 5 розміщеним у ній порожнистим сердечником; між сердечником і нарізною втулкою - з висувною трубкою, що містить на нижній частині зовнішньої поверхні різьблення для сполучення з нарізною втулкою, а верхня частина зовні має 4-6 граней, що відповідні у перетині сторонам правильного багатокутника отвору на торці кришки; засобу для контролю відкриття пляшки - з індикаційним кільцем, розміщеним на кришці, виконаним з язичком, діаметр якого відповідає діаметру висувної трубки, а також виконання індикаційного кільця забарвленим кольором, що привертає увагу; язичка - з'єднаним з індикаційним кільцем гнучкою перемичкою або розривними перемичками дозволить отримати передбачуваний технічних результат. Корисна модель проілюстрована графічним матеріалом, де на Фіг.1 приведений захисний ковпачок у поздовжньому розрізі; на Фіг.2 - корпус, половина виду, половина розрізу; на Фіг.3 - вид на кришку спереду; на Фіг.4 - вид на кришку зверху; на Фіг.5 зображена зливна втулка у перетині. На Фіг.6, 7, 8 зображена висувна трубка, відповідно: вид спереду, у поздовжньому перетині і вид зверху. На Фіг.9, 10 зображене індикаційне кільце, сполучене перемичкою з язичком, відповідно: вид спереду, у поздовжньому перетині і вид зверху. Захисний ковпачок містить корпус 1 з відривним елементом 2, засіб 3 для контролю відкриття пляшки, складовою якого є елемент 2, розміщені у корпусі 1 кришку 4, зливну втулку 5, висувну трубку 6, запірну втулку 7, яка постачена кульовим замикаючим клапаном 8. Всередині корпусу 1 показана зафіксована горловина пляшки 9. Корпус 1 (Фіг.2) виконаний з юбкою 10, з рифленим обідком 11 у верхній частині на зовнішній поверхні та зі шліцами 12 і зі стопорними виступами 13 на внутрішній поверхні верхньої його частини. Корпус 1 (у залежності від виду горловини пляшки 9) може бути виконаний з укороченою юбкою 10. Кришка 4 (Фіг.3, 4) виконана з отвором 14 у вигляді правильного багатокутника, що має 4-6 сторін, на торці 15, з вікнами 16 та зі стопорними виступами 17 на 43089 6 внутрішній поверхні юбки (на фігурі не позначена) для фіксації зливної втулки 5 (з якою вона з'єднана з можливістю обертання навколо осі), а також зі шліцами 18 на зовнішній поверхні для зчеплення зі шліцами 12 внутрішньої поверхні верхньої частини корпуса 1. Зливна втулка 5 (Фіг.5) виконана у верхній частині з кільцевим виступом 19 на зовнішній поверхні, а у нижній частині з юбкою 20 зі шліцами 21 з внутрішнього боку, з внутрішньою втулкою 22, вікнами 23 та з виступами 24 для фіксації ковпачка на вінчику горловини пляшки 9, та для фіксації з запірною втулкою 7. Внутрішня втулка 22 з нижнього торця постачена щонайменше трьома виступами 25. Кільцевий виступ 19 зверху зливної втулки 5 містить нарізну втулку 26, нарізану на внутрішній поверхні та розміщений у ній порожнистий сердечник 27 з буртиком 28. Між сердечником 27 і нарізною втулкою 26 розміщена висувна трубка 6 (Фіг.6, 7, 8), що містить на нижній частині зовнішньої поверхні різьблення 29 для сполучення з нарізною втулкою 5, а верхня частина зовні має 46 граней 30, що відповідні сторонам правильного багатокутника отвору 14 на торці 15 кришки 4. Запірна втулка 7 (Фіг.1) виконана з ущільнювальними виступами 31 на зовнішній поверхні, з фланцем 32 на торці та з конічною поверхнею 33 в нижній частині для утримання кульового замикаючого клапана 8. Засіб для контролю відкриття пляшки 3 має індикаційне кільце 34 (Фіг.9, 10), розміщене на кришці 4, виконане з язичком 35, діаметр якого відповідає діаметру висувної трубки 6. Язичок 35 з'єднаний з індикаційним кільцем 34 гнучкою перемичкою 36. Індикаційне кільце 34 може бути забарвлене яскравим кольором, що привертає увагу. При першому відкриванні захисний ковпачок повертають відносно пляшки проти годинникової стрілки, при цьому висувною трубкою 6 порушується цілісність засобу 3 для контролю відкриття пляшки, надаючи можливість для зливу умісту пляшки. Для закриття необхідно захисний ковпачок повернути у зворотну сторону до упору. 7 43089 8 9 Комп’ютерна верстка Л. Купенко 43089 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
