Збірно-монолітна стіна

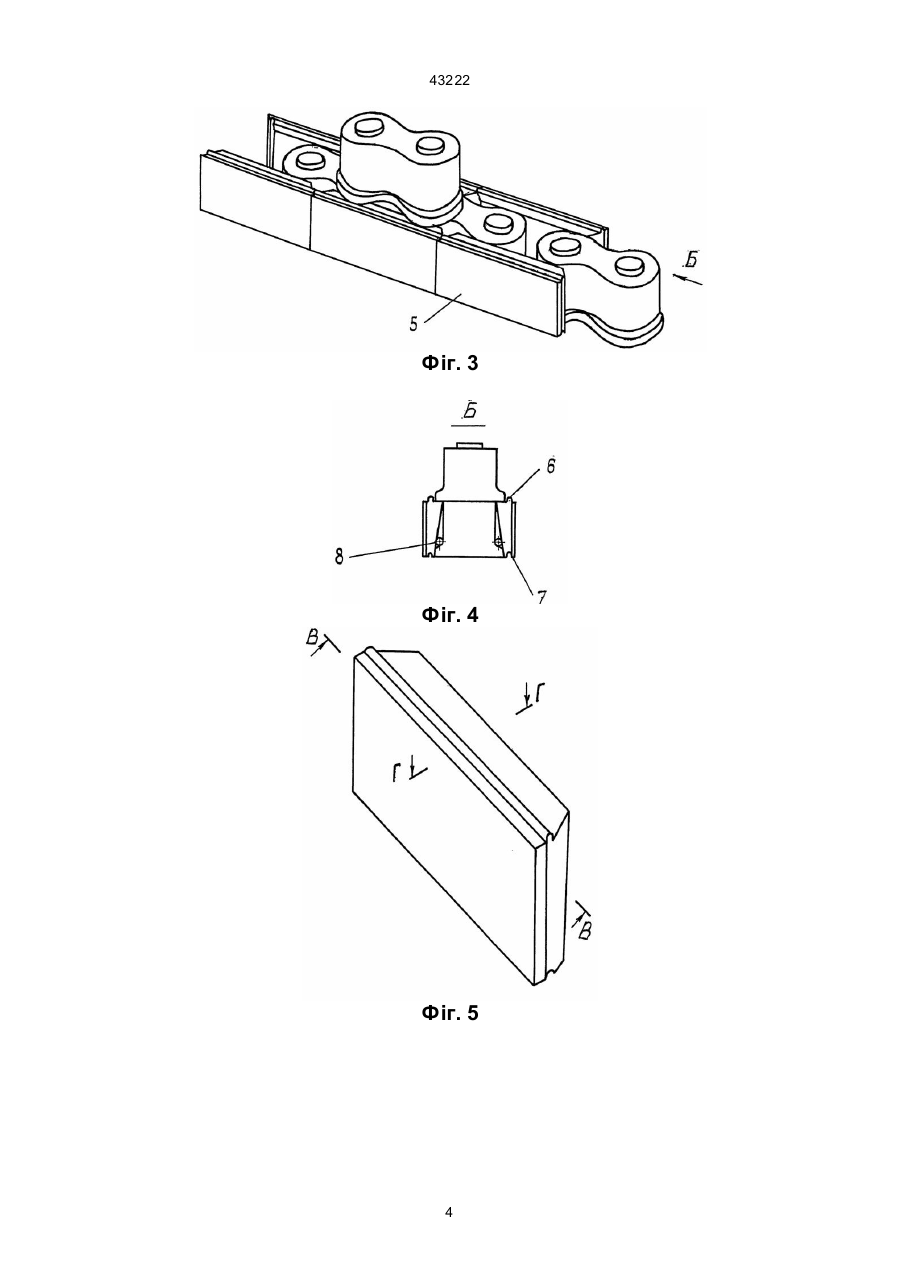

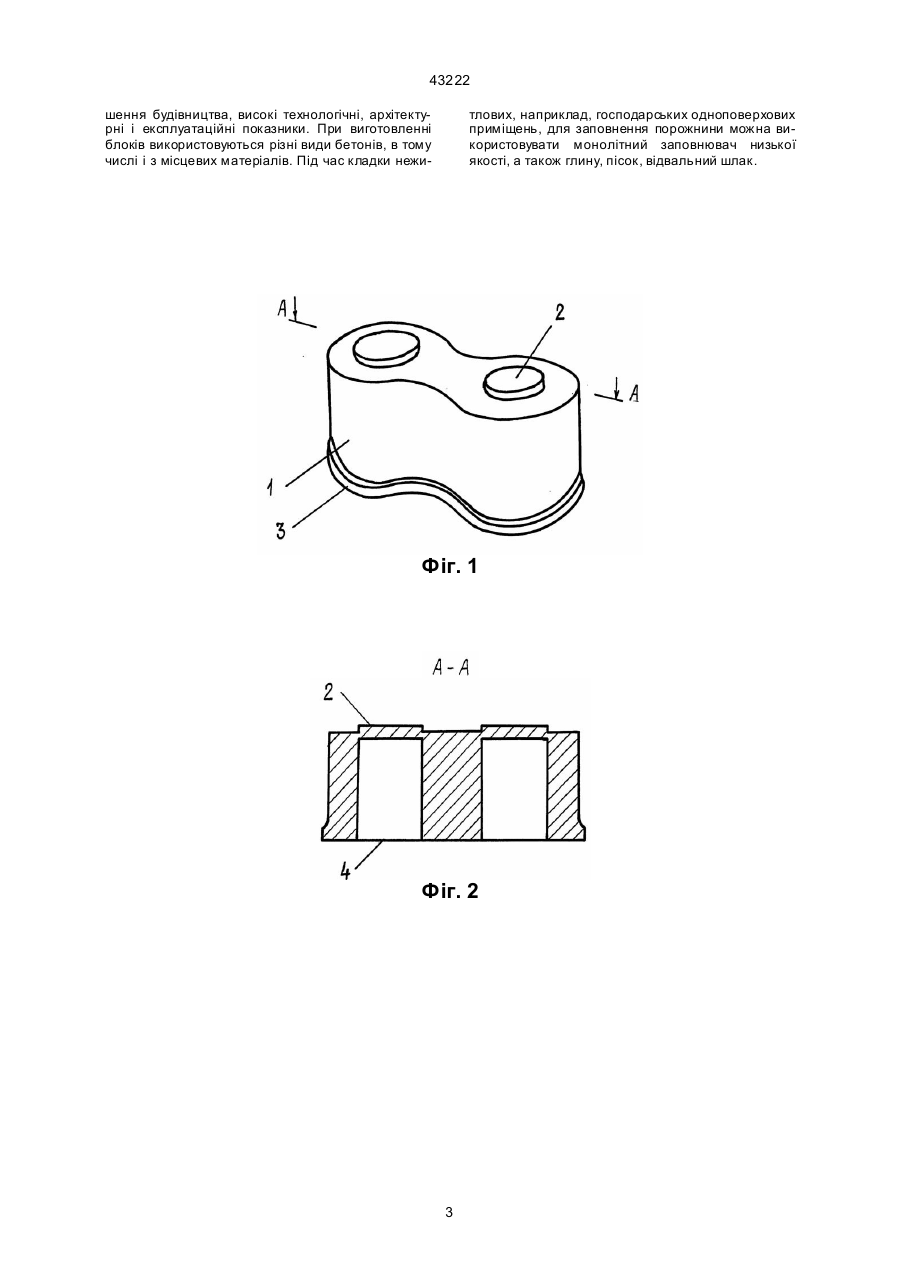

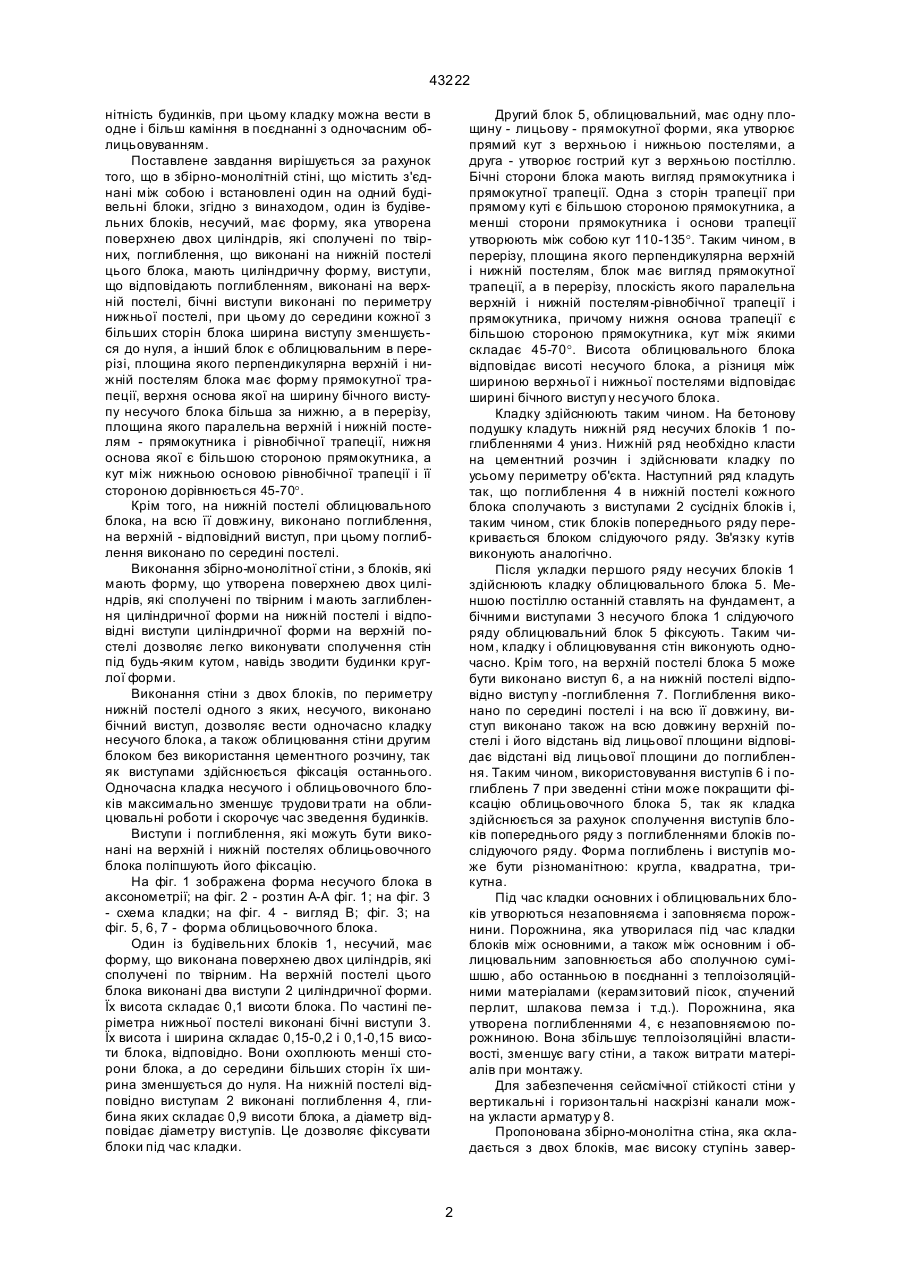

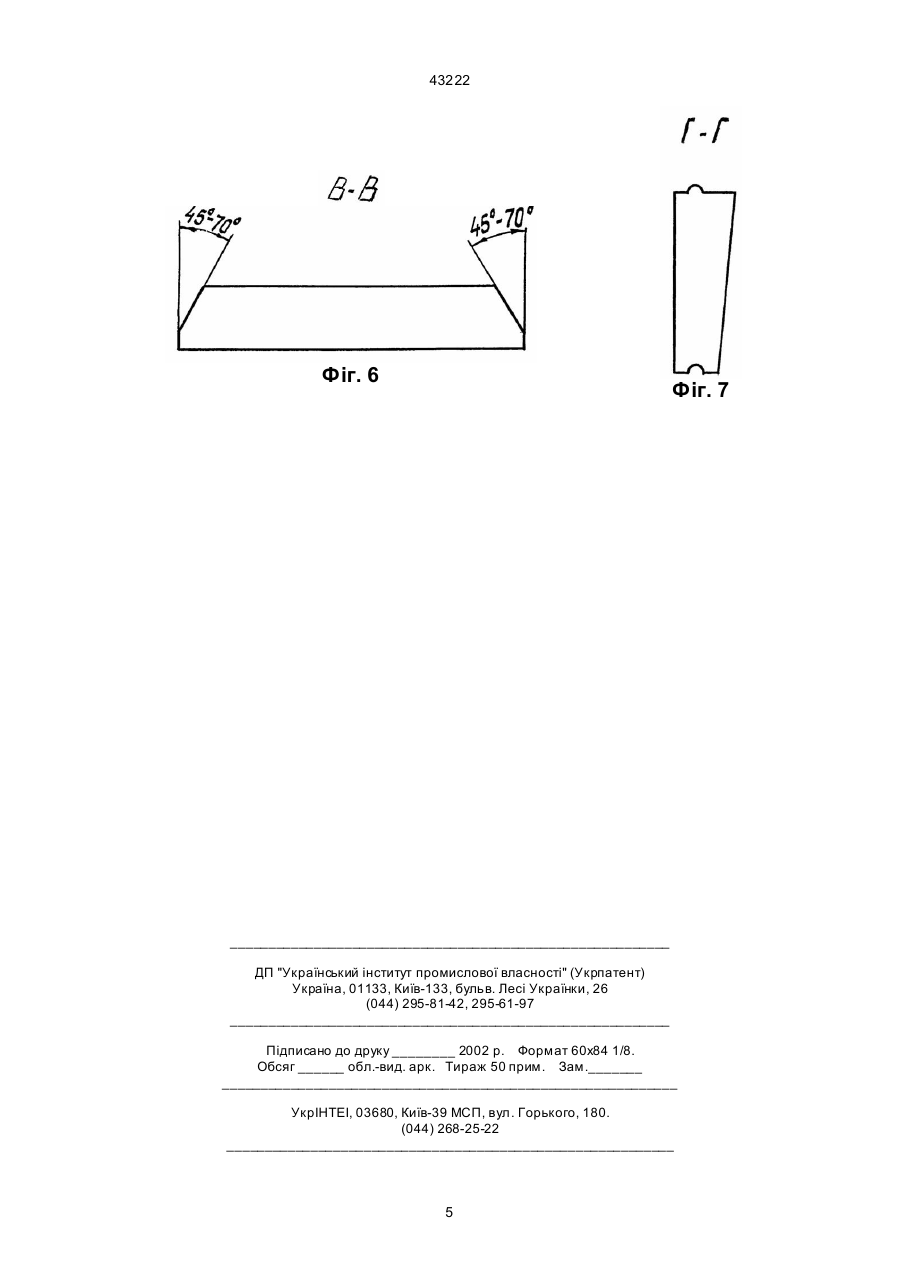

1. Збірно-монолітна стіна, що містить з'єднані між собою і встановлені один на одний будівельні блоки, яка відрізняється тим, що один із будівельних блоків, несучий, має форму, утворену поверхнею двох циліндрів, які сполучені по твірних, заглиблення, що виконані на нижній постелі блока, мають циліндричну форму, виступи, що відповідають заглибленням, виконані на верхній постелі, а бічні виступи виконані по периметру нижньої постелі, при цьому до середини кожної з більших 43222 нітність будинків, при цьому кладку можна вести в одне і більш каміння в поєднанні з одночасним облицьовуванням. Поставлене завдання вирішується за рахунок того, що в збірно-монолітній стіні, що містить з'єднані між собою і встановлені один на одний будівельні блоки, згідно з винаходом, один із будівельних блоків, несучий, має форму, яка утворена поверхнею двох циліндрів, які сполучені по твірних, поглиблення, що виконані на нижній постелі цього блока, мають циліндричну форму, виступи, що відповідають поглибленням, виконані на верхній постелі, бічні виступи виконані по периметру нижньої постелі, при цьому до середини кожної з більших сторін блока ширина виступу зменшується до нуля, а інший блок є облицювальним в перерізі, площина якого перпендикулярна верхній і нижній постелям блока має форму прямокутної трапеції, верхня основа якої на ширину бічного виступу несучого блока більша за нижню, а в перерізу, площина якого паралельна верхній і нижній постелям - прямокутника і рівнобічної трапеції, нижня основа якої є більшою стороною прямокутника, а кут між нижньою основою рівнобічної трапеції і її стороною дорівнюється 45-70°. Крім того, на нижній постелі облицювального блока, на всю її довжину, виконано поглиблення, на верхній - відповідний виступ, при цьому поглиблення виконано по середині постелі. Виконання збірно-монолітної стіни, з блоків, які мають форму, що утворена поверхнею двох циліндрів, які сполучені по твірним і мають заглиблення циліндричної форми на нижній постелі і відповідні виступи циліндричної форми на верхній постелі дозволяє легко виконувати сполучення стін під будь-яким кутом, навідь зводити будинки круглої форми. Виконання стіни з двох блоків, по периметру нижній постелі одного з яких, несучого, виконано бічний виступ, дозволяє вести одночасно кладку несучого блока, а також облицювання стіни другим блоком без використання цементного розчину, так як виступами здійснюється фіксація останнього. Одночасна кладка несучого і облицьовочного блоків максимально зменшує трудови трати на облицювальні роботи і скорочує час зведення будинків. Виступи і поглиблення, які можуть бути виконані на верхній і нижній постелях облицьовочного блока поліпшують його фіксацію. На фіг. 1 зображена форма несучого блока в аксонометрії; на фіг. 2 - розтин А-А фіг. 1; на фіг. 3 - схема кладки; на фіг. 4 - вигляд В; фіг. 3; на фіг. 5, 6, 7 - форма облицьовочного блока. Один із будівельних блоків 1, несучий, має форму, що виконана поверхнею двох циліндрів, які сполучені по твірним. На верхній постелі цього блока виконані два виступи 2 циліндричної форми. Їх висота складає 0,1 висоти блока. По частині періметра нижньої постелі виконані бічні виступи 3. Їх висота і ширина складає 0,15-0,2 і 0,1-0,15 висоти блока, відповідно. Вони охоплюють менші сторони блока, а до середини більших сторін їх ширина зменшується до нуля. На нижній постелі відповідно виступам 2 виконані поглиблення 4, глибина яких складає 0,9 висоти блока, а діаметр відповідає діаметру виступів. Це дозволяє фіксувати блоки під час кладки. Другий блок 5, облицювальний, має одну площину - лицьову - прямокутної форми, яка утворює прямий кут з верхньою і нижньою постелями, а друга - утворює гострий кут з верхньою постіллю. Бічні сторони блока мають вигляд прямокутника і прямокутної трапеції. Одна з сторін трапеції при прямому куті є більшою стороною прямокутника, а менші сторони прямокутника і основи трапеції утворюють між собою кут 110-135°. Таким чином, в перерізу, площина якого перпендикулярна верхній і нижній постелям, блок має вигляд прямокутної трапеції, а в перерізу, плоскість якого паралельна верхній і нижній постелям-рівнобічної трапеції і прямокутника, причому нижня основа трапеції є більшою стороною прямокутника, кут між якими складає 45-70°. Висота облицювального блока відповідає висоті несучого блока, а різниця між шириною верхньої і нижньої постелями відповідає ширині бічного виступ у несучого блока. Кладку здійснюють таким чином. На бетонову подушку кладуть нижній ряд несучих блоків 1 поглибленнями 4 униз. Нижній ряд необхідно класти на цементний розчин і здійснювати кладку по усьому периметру об'єкта. Наступний ряд кладуть так, що поглиблення 4 в нижній постелі кожного блока сполучають з виступами 2 сусідніх блоків і, таким чином, стик блоків попереднього ряду перекривається блоком слідуючого ряду. Зв'язку кутів виконують аналогічно. Після укладки першого ряду несучих блоків 1 здійснюють кладку облицювального блока 5. Меншою постіллю останній ставлять на фундамент, а бічними виступами 3 несучого блока 1 слідуючого ряду облицювальний блок 5 фіксують. Таким чином, кладку і облицювування стін виконують одночасно. Крім того, на верхній постелі блока 5 може бути виконано виступ 6, а на нижній постелі відповідно виступ у -поглиблення 7. Поглиблення виконано по середині постелі і на всю її довжину, виступ виконано також на всю довжину верхній постелі і його відстань від лицьової площини відповідає відстані від лицьової площини до поглиблення. Таким чином, використовування виступів 6 і поглиблень 7 при зведенні стіни може покращити фіксацію облицьовочного блока 5, так як кладка здійснюється за рахунок сполучення виступів блоків попереднього ряду з поглибленнями блоків послідуючого ряду. Форма поглиблень і виступів може бути різноманітною: кругла, квадратна, трикутна. Під час кладки основних і облицювальних блоків утворються незаповняєма і заповняєма порожнини. Порожнина, яка утворилася під час кладки блоків між основними, а також між основним і облицювальним заповнюється або сполучною сумішшю, або останньою в поєднанні з теплоізоляційними матеріалами (керамзитовий пісок, спучений перлит, шлакова пемза і т.д.). Порожнина, яка утворена поглибленнями 4, є незаповняємою порожниною. Вона збільшує теплоізоляційні властивості, зменшує вагу стіни, а також витрати матеріалів при монтажу. Для забезпечення сейсмічної стійкості стіни у вертикальні і горизонтальні наскрізні канали можна укласти арматур у 8. Пропонована збірно-монолітна стіна, яка складається з двох блоків, має високу ступінь завер 2 43222 шення будівництва, високі технологічні, архітектурні і експлуатаційні показники. При виготовленні блоків використовуються різні види бетонів, в тому числі і з місцевих матеріалів. Під час кладки нежи тлових, наприклад, господарських одноповерхових приміщень, для заповнення порожнини можна використовувати монолітний заповнювач низької якості, а також глину, пісок, відвальний шлак. Фіг. 1 Фіг. 2 3 43222 Фіг. 3 Фіг. 4 Фіг. 5 4 43222 Фіг. 6 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 5
