Пружна монолітна ланка ланцюга

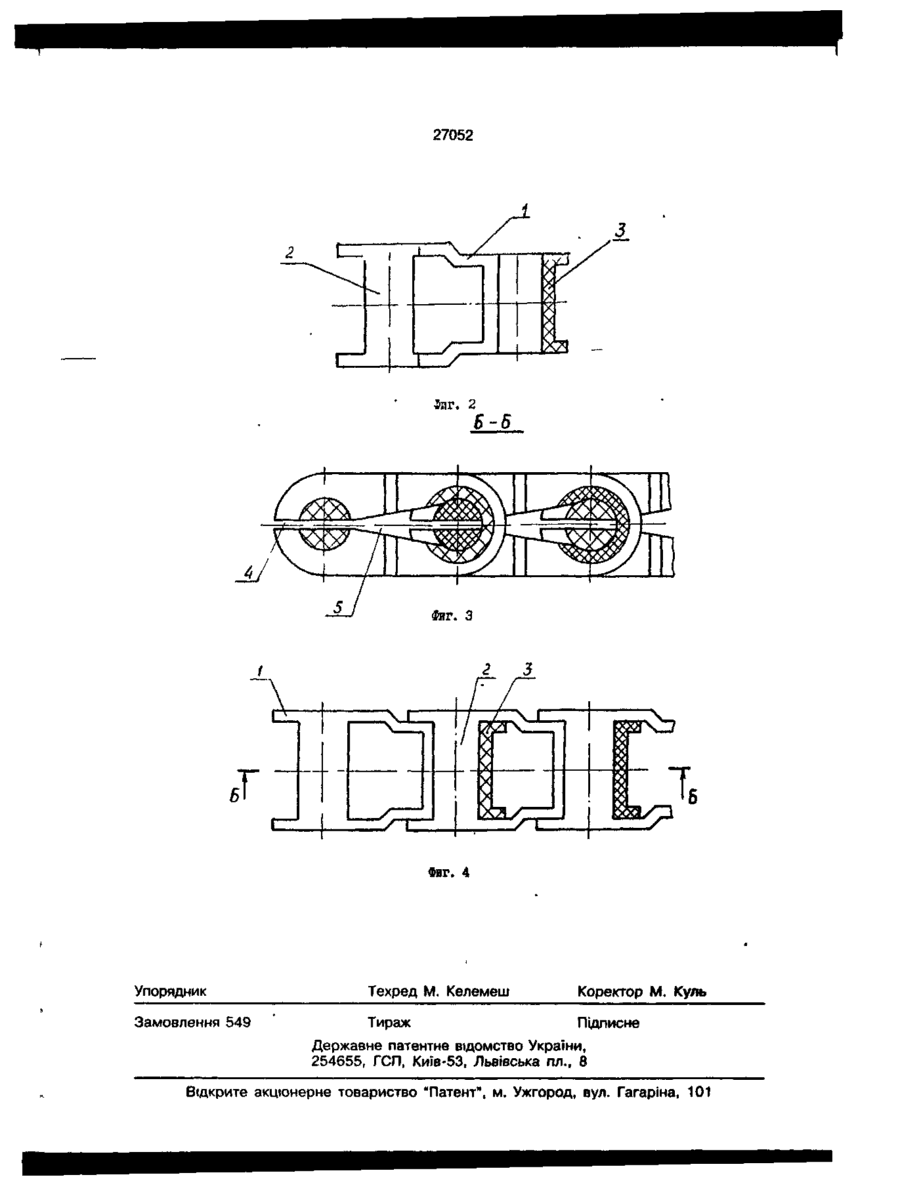

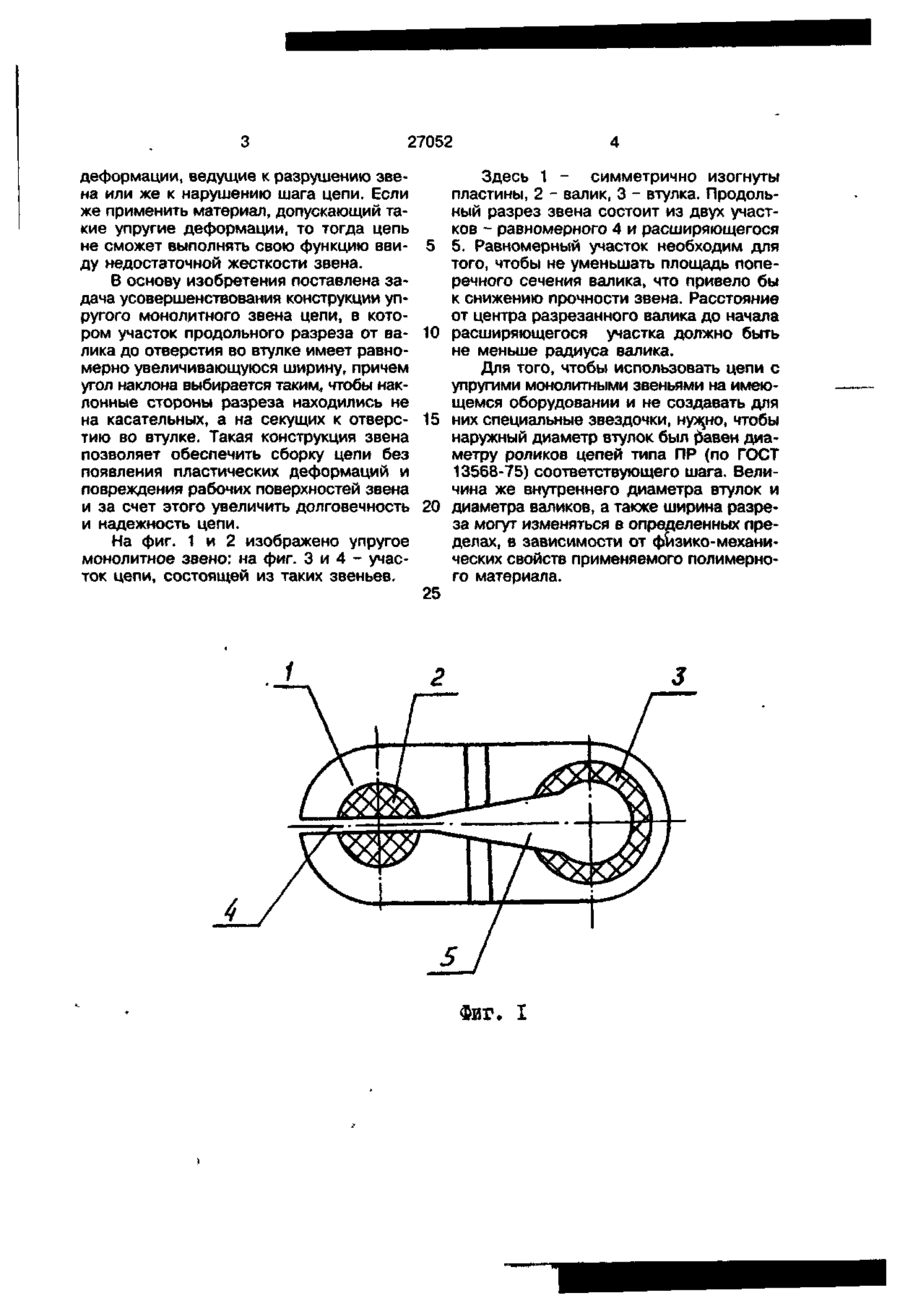

Упругое монолитное звено цепи, состоящее из двух симметрично изогнутых пластин, соединенных между собой в расширенной части звена валиком, а в суженной части звена втулкой, внутренний диаметр которой равен диаметру валика, и имеющее продольный разрез, проходящий через пластины и валик до отверстия во втулке, о т л и ч а ю щ и й с я тем, что участок продольного разреза от валика до отверстия во втулке имеет равномерно увеличивающуюся ширину. Изобретение относится к области машиностроения и может быть применено в цепных передачах, входящих в состав основного технологического оборудования в пищевой, текстильной, полиграфической промышленности, торговле и других отраслях, где применяются цепные передачи. Известны цепи, состоящие из полимерных монолитных звеньев, которые содержат симметрично изогнутые пластины, соединенные валиком, а на наружных поверхностях пластин имеются оголовки и ступенчатые отверстия (Патент Франции 2540208-А1). При сборке оголовки предыдущего звена входят в ступенчатые отверстия последующего и фиксируются в них. Для повышения надежности и увеличения нагрузочной способности цепи был предложен вариант упругого монолитного звена, которое можно условно рассматривать как бы состоящим из двух симметрично изогнутых пластин, валика и втул ки, причем звено выполнено с продольным осевым разрезом до отверстия во втулке (Авт. св. СССР № 1467289). При сборке цепи предыдущее звено валиком вставляется в предварительно упругодеформированную прорезь последующего звена. Двигаясь в направлении втулки последующего звена, валик предыдущего фиксируется в ней. При работе цепи каждая втулка предыдущего звена своей неразъемной частью удерживает от размыкания разрезной валик предыдущего звена. Однако последний вариант имеет тот недостаток, что в случае выполнения звена с равномерным продольным разрезом оказывается практически невозможно осуществить сборку цепи, так как все известные полимерные конструкционные материалы не могут допустить больших упругих деформаций, необходимых для прохождения валика предыдущего звена в отверстие втулки последующего звена без того, чтобы не происходили пластические ю о ил о 27052 деформации, ведущие к разрушению звена или же к нарушению шага цепи. Если же применить материал, допускающий такие упругие деформации, то тогда цепь не сможет выполнять свою функцию ввиду недостаточной жесткости звена. В основу изобретения поставлена задача усовершенствования конструкции упругого монолитного звена цепи, в котором участок продольного разреза от валика до отверстия во втулке имеет равномерно увеличивающуюся ширину, причем угол наклона выбирается таким* чтобы наклонные стороны разреза находились не на касательных, а на секущих к отверстию во втулке. Такая конструкция звена позволяет обеспечить сборку цепи без появления пластических деформаций и повреждения рабочих поверхностей звена и за счет этого увеличить долговечность и надежность цепи. На фиг. 1 и 2 изображено упругое монолитное звено: на фиг. 3 и 4 - участок цепи, состоящей из таких звеньев. Здесь 1 симметрично изогнуты пластины, 2 - валик, 3 - втулка. Продольный разрез звена состоит из двух участков - равномерного 4 и расширяющегося 5 5. Равномерный участок необходим для того, чтобы не уменьшать площадь поперечного сечения валика, что привело бы к снижению прочности звена. Расстояние от центра разрезанного валика до начала 10 расширяющегося участка должно быть не меньше радиуса валика. Для того, чтобы использовать цепи с упругими монолитными звеньями на имеющемся оборудовании и не создавать для 15 них специальные звездочки, нуж/ю, чтобы наружный диаметр втулок был равен диаметру роликов цепей типа ПР (по ГОСТ 13568-75) соответствующего шага. Величина же внутреннего диаметра втулок и 20 диаметра валиков, а также ширина разреза могут изменяться в определенных пределах, в зависимости от физико-механических свойств применяемого полимерного материала. 25 ФИГ. I 27052 to. 2 5-6 Фиг. 3 л зр\ Фиг. 4 Упорядник Техред М. Келемеш Коректор М. Куль Замовлення 549 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
