Наголовник

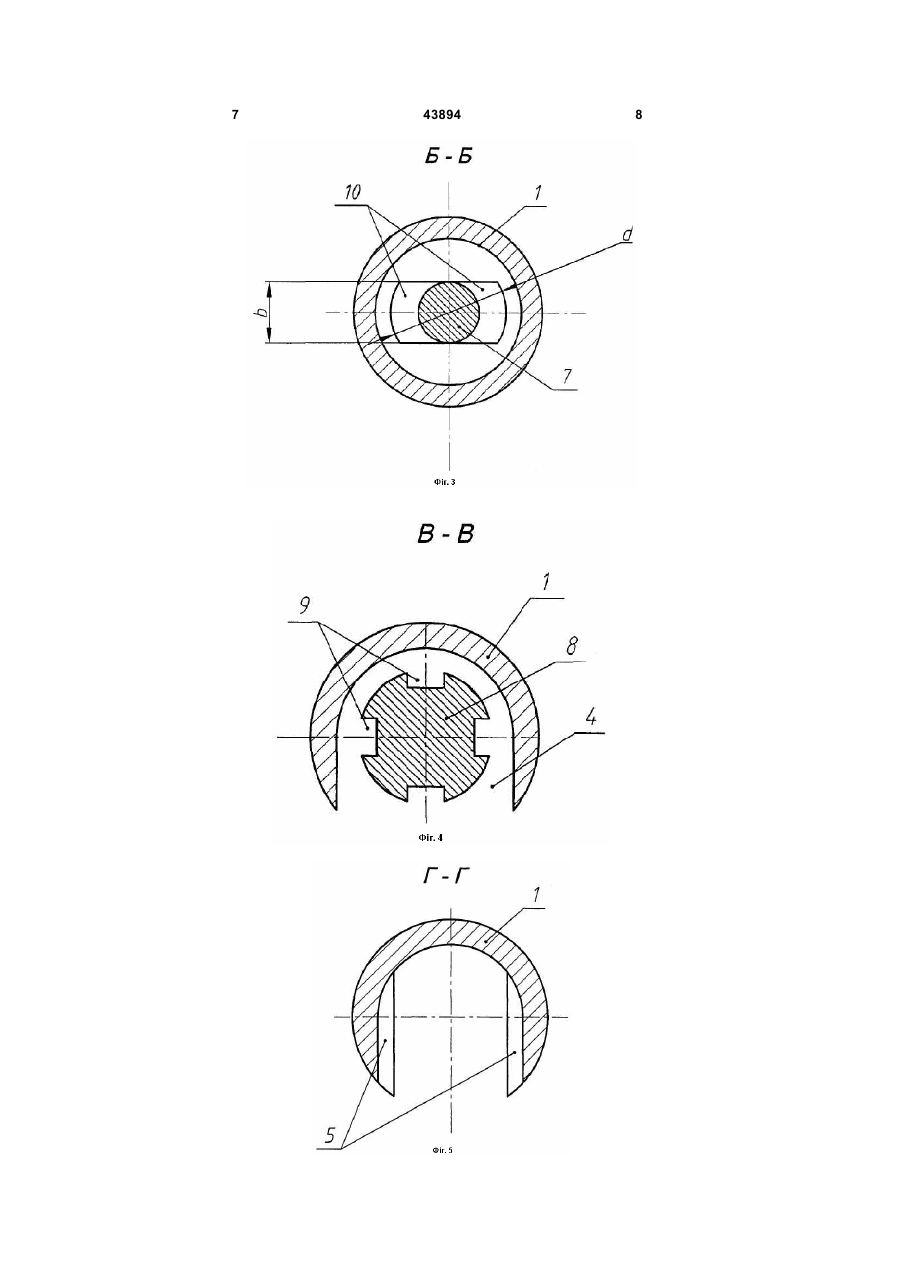

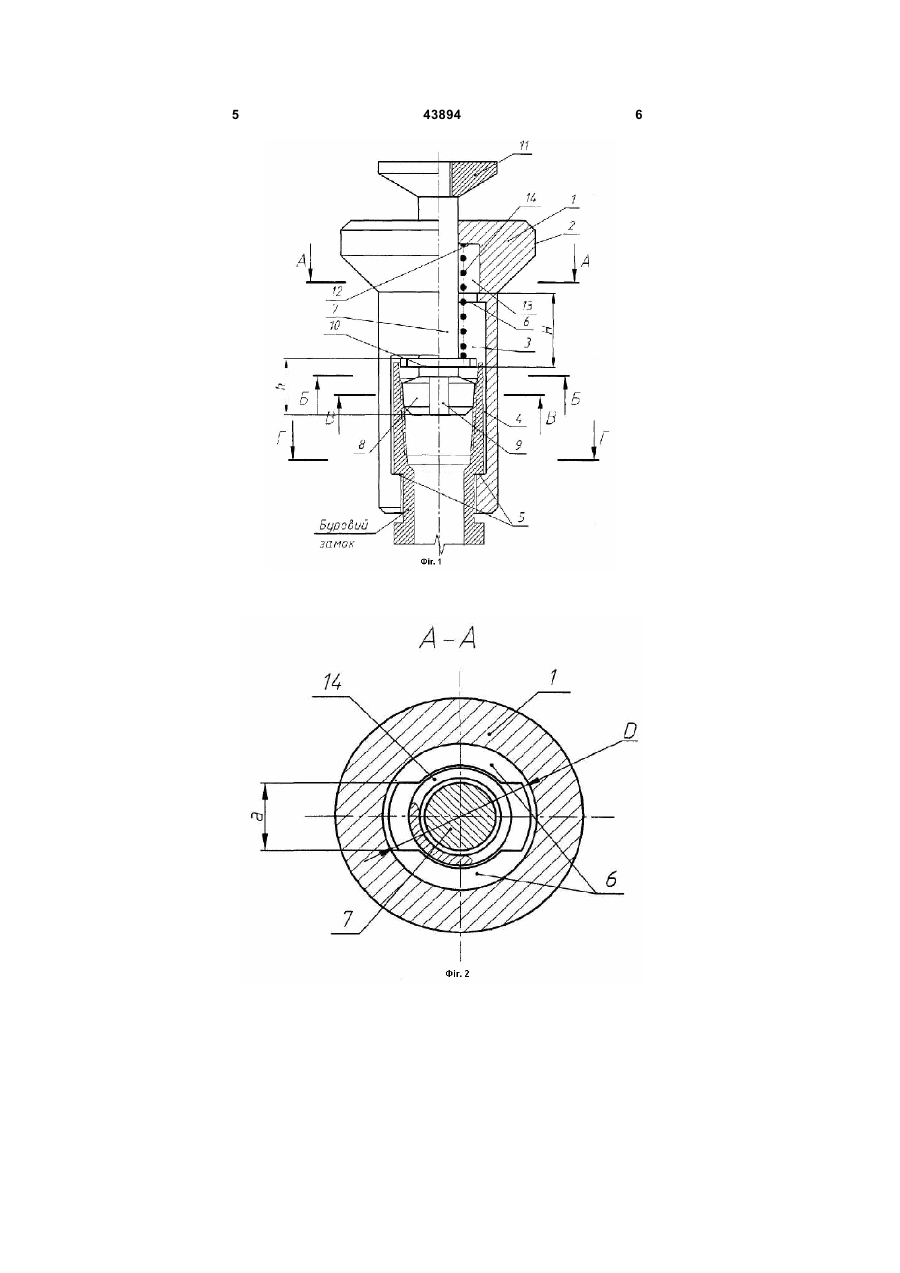

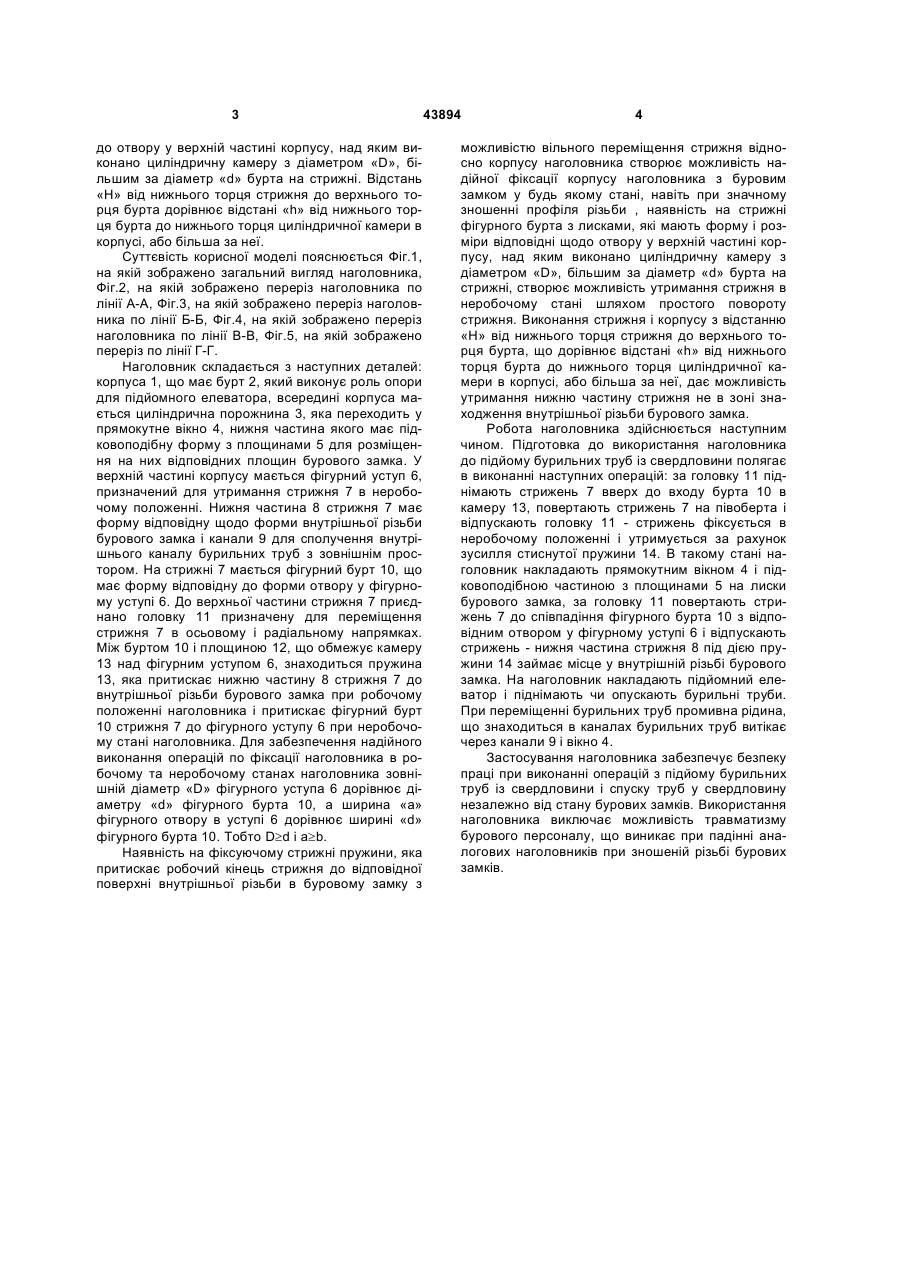

Наголовник, що складається з корпусу з прямокутним вікном у боковій стінці, фіксуючого стрижня з нижньою частиною з формою, відповідною до внутрішньої різьби бурового замка, головки на 3 до отвору у верхній частині корпусу, над яким виконано циліндричну камеру з діаметром «D», більшим за діаметр «d» бурта на стрижні. Відстань «Н» від нижнього торця стрижня до верхнього торця бурта дорівнює відстані «h» від нижнього торця бурта до нижнього торця циліндричної камери в корпусі, або більша за неї. Суттєвість корисної моделі пояснюється Фіг.1, на якій зображено загальний вигляд наголовника, Фіг.2, на якій зображено переріз наголовника по лінії А-А, Фіг.3, на якій зображено переріз наголовника по лінії Б-Б, Фіг.4, на якій зображено переріз наголовника по лінії В-В, Фіг.5, на якій зображено переріз по лінії Г-Г. Наголовник складається з наступних деталей: корпуса 1, що має бурт 2, який виконує роль опори для підйомного елеватора, всередині корпуса мається циліндрична порожнина 3, яка переходить у прямокутне вікно 4, нижня частина якого має підковоподібну форму з площинами 5 для розміщення на них відповідних площин бурового замка. У верхній частині корпусу мається фігурний уступ 6, призначений для утримання стрижня 7 в неробочому положенні. Нижня частина 8 стрижня 7 має форму відповідну щодо форми внутрішньої різьби бурового замка і канали 9 для сполучення внутрішнього каналу бурильних труб з зовнішнім простором. На стрижні 7 мається фігурний бурт 10, що має форму відповідну до форми отвору у фігурному уступі 6. До верхньої частини стрижня 7 приєднано головку 11 призначену для переміщення стрижня 7 в осьовому і радіальному напрямках. Між буртом 10 і площиною 12, що обмежує камеру 13 над фігурним уступом 6, знаходиться пружина 13, яка притискає нижню частину 8 стрижня 7 до внутрішньої різьби бурового замка при робочому положенні наголовника і притискає фігурний бурт 10 стрижня 7 до фігурного уступу 6 при неробочому стані наголовника. Для забезпечення надійного виконання операцій по фіксації наголовника в робочому та неробочому станах наголовника зовнішній діаметр «D» фігурного уступа 6 дорівнює діаметру «d» фігурного бурта 10, а ширина «а» фігурного отвору в уступі 6 дорівнює ширині «d» фігурного бурта 10. Тобто D³d і а³b. Наявність на фіксуючому стрижні пружини, яка притискає робочий кінець стрижня до відповідної поверхні внутрішньої різьби в буровому замку з 43894 4 можливістю вільного переміщення стрижня відносно корпусу наголовника створює можливість надійної фіксації корпусу наголовника з буровим замком у будь якому стані, навіть при значному зношенні профіля різьби , наявність на стрижні фігурного бурта з лисками, які мають форму і розміри відповідні щодо отвору у верхній частині корпусу, над яким виконано циліндричну камеру з діаметром «D», більшим за діаметр «d» бурта на стрижні, створює можливість утримання стрижня в неробочому стані шляхом простого повороту стрижня. Виконання стрижня і корпусу з відстанню «Н» від нижнього торця стрижня до верхнього торця бурта, що дорівнює відстані «h» від нижнього торця бурта до нижнього торця циліндричної камери в корпусі, або більша за неї, дає можливість утримання нижню частину стрижня не в зоні знаходження внутрішньої різьби бурового замка. Робота наголовника здійснюється наступним чином. Підготовка до використання наголовника до підйому бурильних труб із свердловини полягає в виконанні наступних операцій: за головку 11 піднімають стрижень 7 вверх до входу бурта 10 в камеру 13, повертають стрижень 7 на півоберта і відпускають головку 11 - стрижень фіксується в неробочому положенні і утримується за рахунок зусилля стиснутої пружини 14. В такому стані наголовник накладають прямокутним вікном 4 і підковоподібною частиною з площинами 5 на лиски бурового замка, за головку 11 повертають стрижень 7 до співпадіння фігурного бурта 10 з відповідним отвором у фігурному уступі 6 і відпускають стрижень - нижня частина стрижня 8 під дією пружини 14 займає місце у внутрішній різьбі бурового замка. На наголовник накладають підйомний елеватор і піднімають чи опускають бурильні труби. При переміщенні бурильних труб промивна рідина, що знаходиться в каналах бурильних труб витікає через канали 9 і вікно 4. Застосування наголовника забезпечує безпеку праці при виконанні операцій з підйому бурильних труб із свердловини і спуску труб у свердловину незалежно від стану бурових замків. Використання наголовника виключає можливість травматизму бурового персоналу, що виникає при падінні аналогових наголовників при зношеній різьбі бурових замків. 5 43894 6 7 43894 8 9 Комп’ютерна верстка Л. Купенко 43894 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
