Спосіб автоматичного вимірювання комплексного коефіцієнта відбиття лінійних елементів мікрохвильових трактів

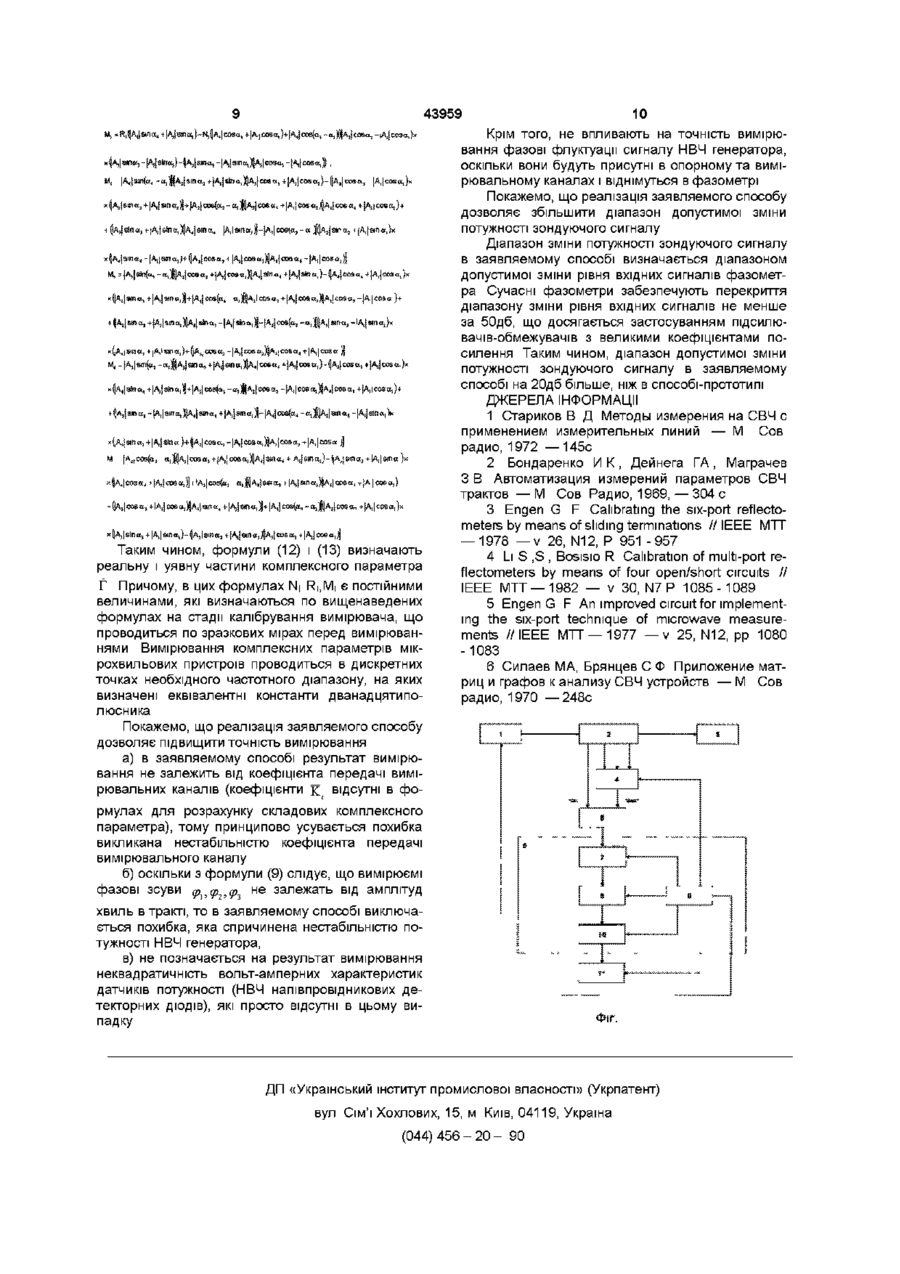

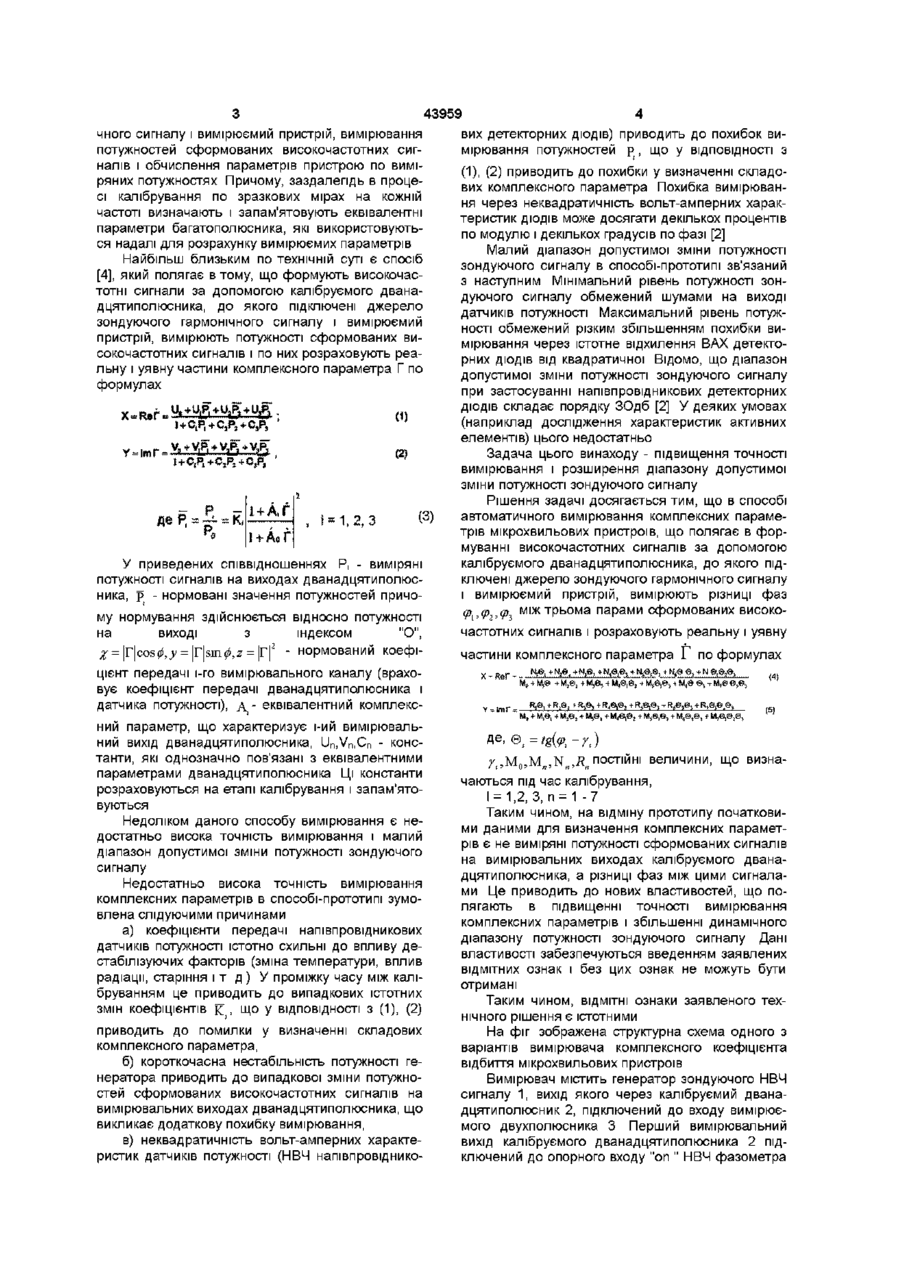

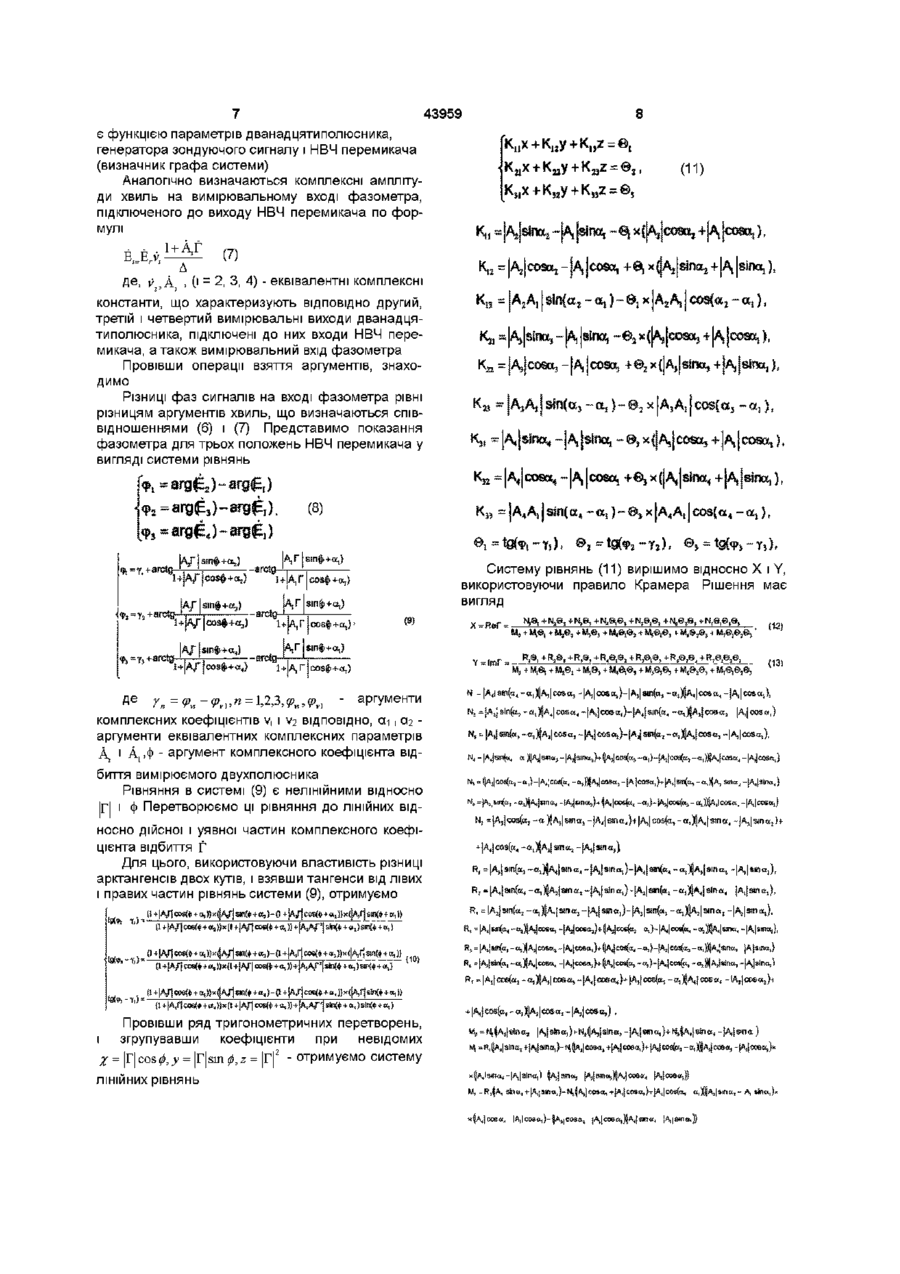

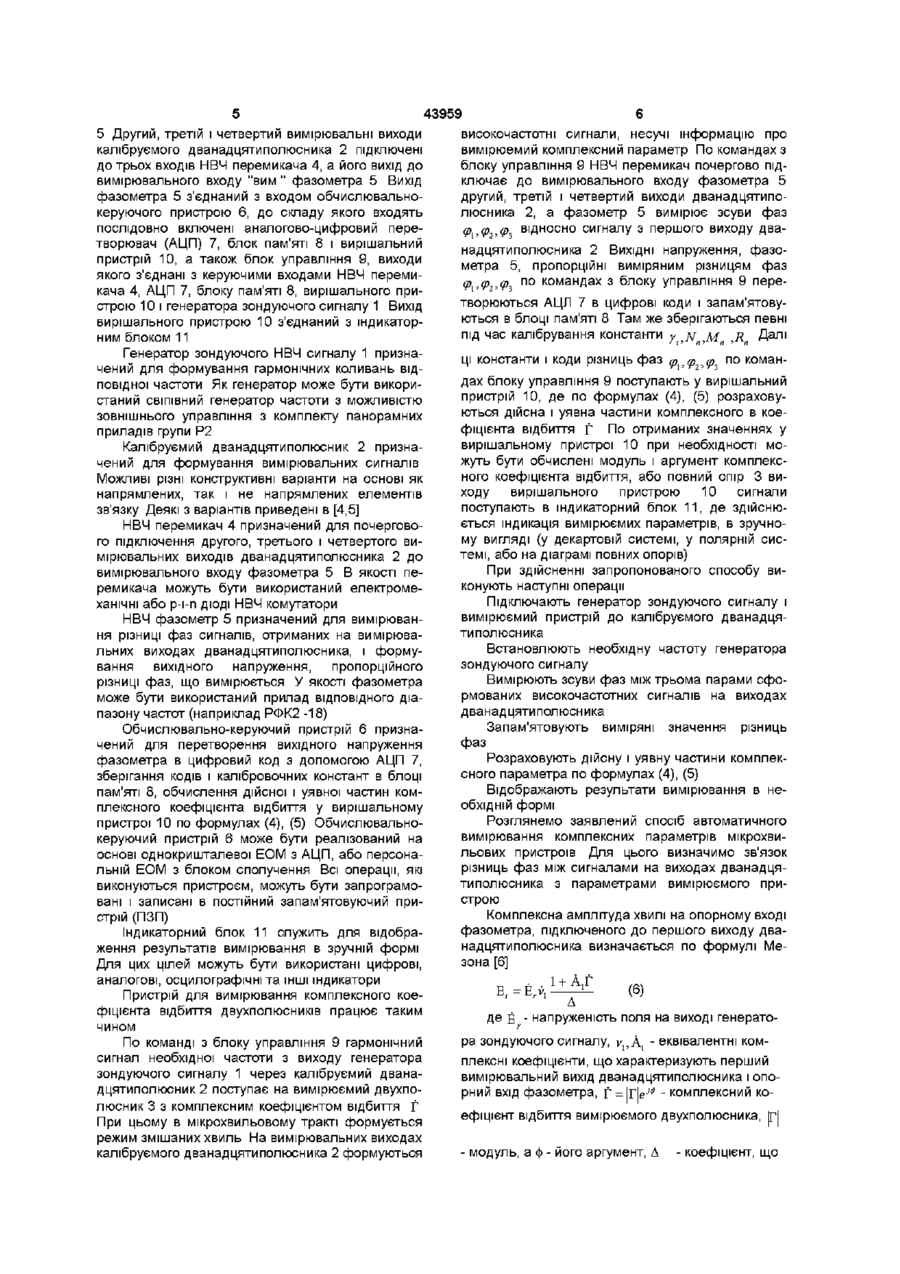

Номер патенту: 43959

Опубліковано: 15.01.2002

Автори: Гімпілевич Юрій Борисович, Вертегел Валерій Вікторович

МПК: G01R 27/04

Мітки: спосіб, вимірювання, параметрів, комплексних, автоматичного, пристроїв, мікрохвильових

Формула / Реферат:

Спосіб автоматичного вимірювання комплексного коефіцієнта відбиття лінійних елементів мікрохвильових трактів, що полягає в формуванні високочастотних сигналів у чотирьох плечах каліброваного дванадцятиполюсника, до двох інших пліч якого підключені джерело зондувального гармонічного сигналу і вимірюваний лінійний елемент, і розрахунку реальної і уявної частин комплексного коефіцієнта відбиття

Номер патенту: 48692

Опубліковано: 15.08.2002

Автори: Пономаренко Володимир Іванович, Попов Вячеслав Валерійович

МПК: G01R 29/08

Мітки: прилад, коефіцієнта, визначення, комплексного, хвилеводі, відбиття

Формула / Реферат:

Прилад для визначення комплексного коефіцієнта відбиття у хвилеводі, що містить прямокутний хвилевід, з'єднаний з генератором частоти, що перестроюється, і пристроєм для зняття сигналу, пропорційного напруженості поля, який відрізняється тим, що має об'єкт із відомою матрицею розсіювання, пристрій порівняння сигналів, пристрій для зняття сигналу, що  являє собою спрямований відгалужувач, зв'язаний із хвилеводом і пристроєм порівняння...

Номер патенту: 44133

Опубліковано: 15.03.2004

Автори: Саламатін Віктор Васильович, Ветров Ігор Леонідович, Афонін Ігор Леонідович, Лащенко Ірина Вікторівна

МПК: G01R 27/04

Мітки: комплексного, коефіцієнта, відбиття, вимірювач

Формула / Реферат:

Вимірювач комплексного коефіцієнта відбиття, який містить генератор НВЧ, блок дискретної перебудови частоти, хвилевідний перетворювач з відрізком прямокутного хвилеводу, на широкій стінці якого прорізані дві похилі щілини, які забезпечують слабку залежність від частоти 90-градусного фазового зсуву між відгалуженими сигналами і встановлена детекторна головка, три пристрої вибірки і зберігання, два суматори сигналів, два блоки віднімання, два...

Номер патенту: 44328

Опубліковано: 15.02.2002

Автори: Шевченко Костянтин Леонідович, Іващенко Володимир Олексійович, Скрипник Юрій Олексійович

МПК: G01N 22/00, G01R 27/04

Мітки: вимірювання, відбиття, пристрій, поглинання, коефіцієнта, смузі, спосіб, здійснення

Формула / Реферат:

1. Спосіб вимірювання коефіцієнта відбиття в смузі поглинання, який полягає в тому, що початкові НВЧ коливання модулюють по амплітуді низькочастотними коливаннями, частоту котрих вибирають рівній половині смуги поглинання, опромінюють модульованими НВЧ коливаннями неоднорідне середовище, розділяють падаючі та відбиті НВЧ коливання, у відбитих НВЧ коливаннях порівнюють амплітуди коливань нижньої і верхньої бічних частот, змінюють частоту...

Номер патенту: 34488

Опубліковано: 15.03.2001

Автори: Афонін Ігор Леонідович, Лященко Ірина Вікторовна

МПК: G01R 27/04

Мітки: відбиття, коефіцієнта, комплексного, вимірник

Текст:

...над однiєю щiлиною паpи щiлин, пpичому ця паpа щiлин iдентична i симетpична тiй, над якою pозташована тpетя головка; виходи детектоpних головок чеpез попеpеднi пiдсилювачi пpиєднанi: пеpшої – до пеpшого входу суматоpа i пеpшого входу пеpшого блоку вiднiмання, дpугої – до дpугого входу суматоpа, тpетьої – до пеpшого входу дpугого блоку вiднiмання, вихiд суматоpа пiдключений до дpугих вхо дiв пеpшого i дpугого блокiв вiднiмання, пpи цьому...
