Спосіб розпилювання будівельного пиловника

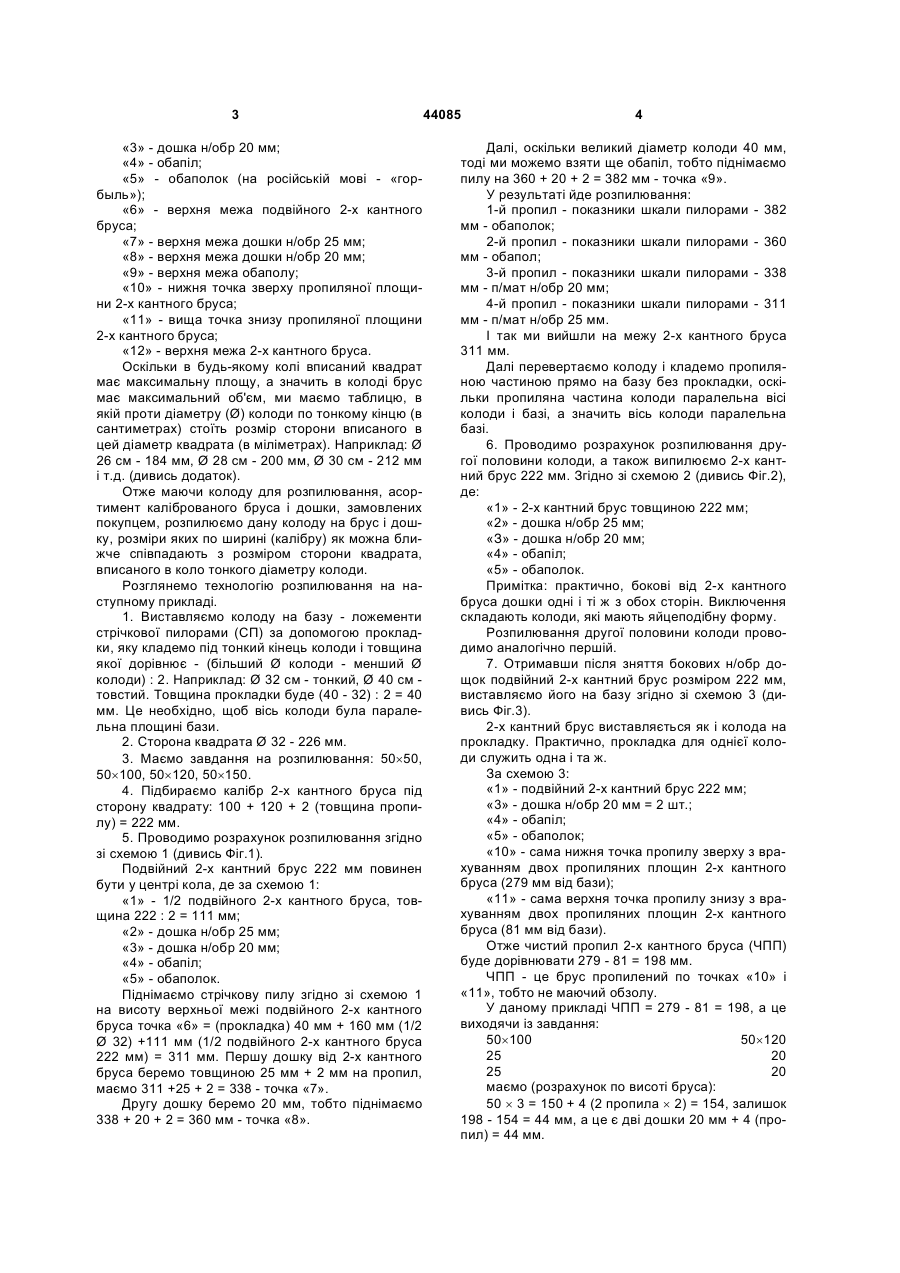

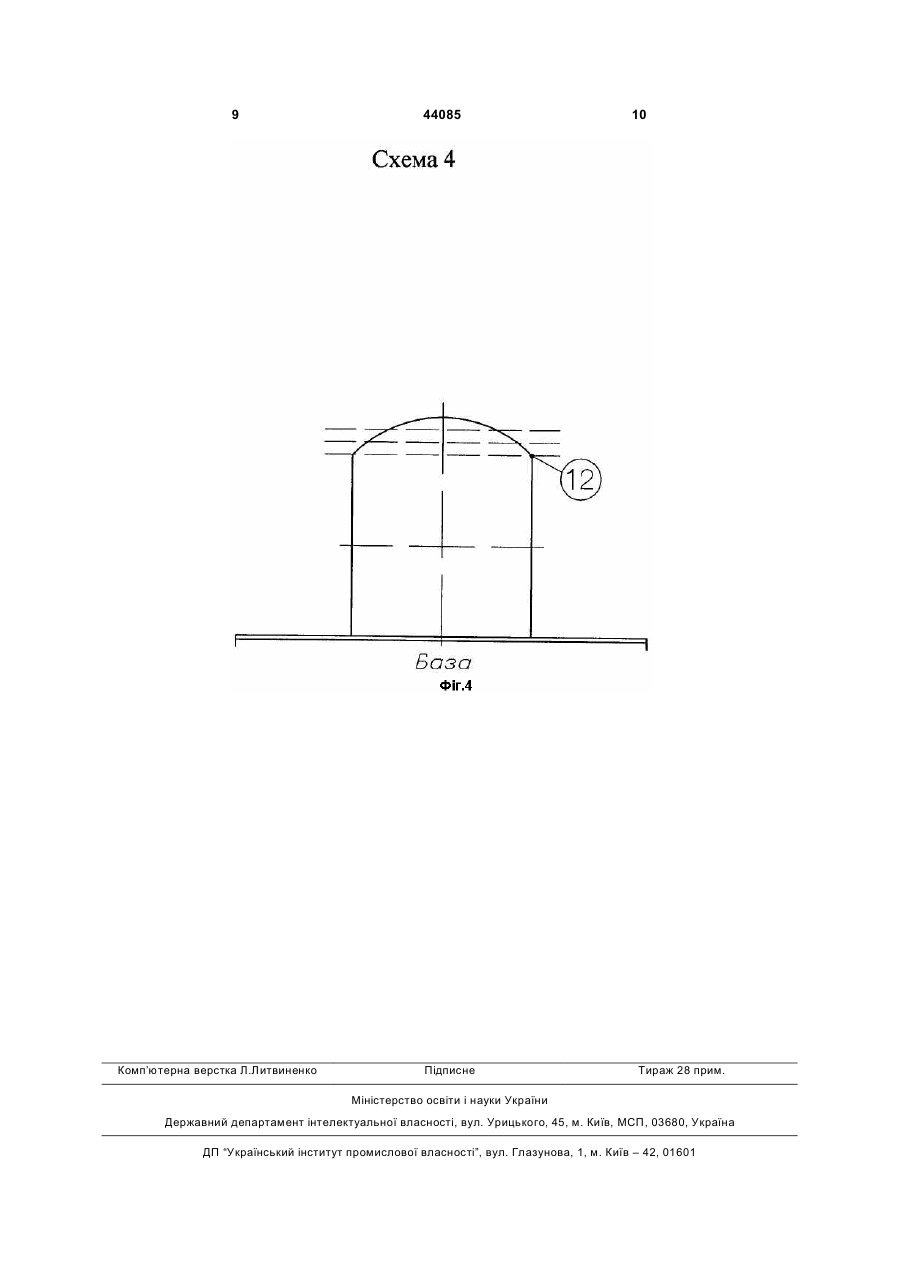

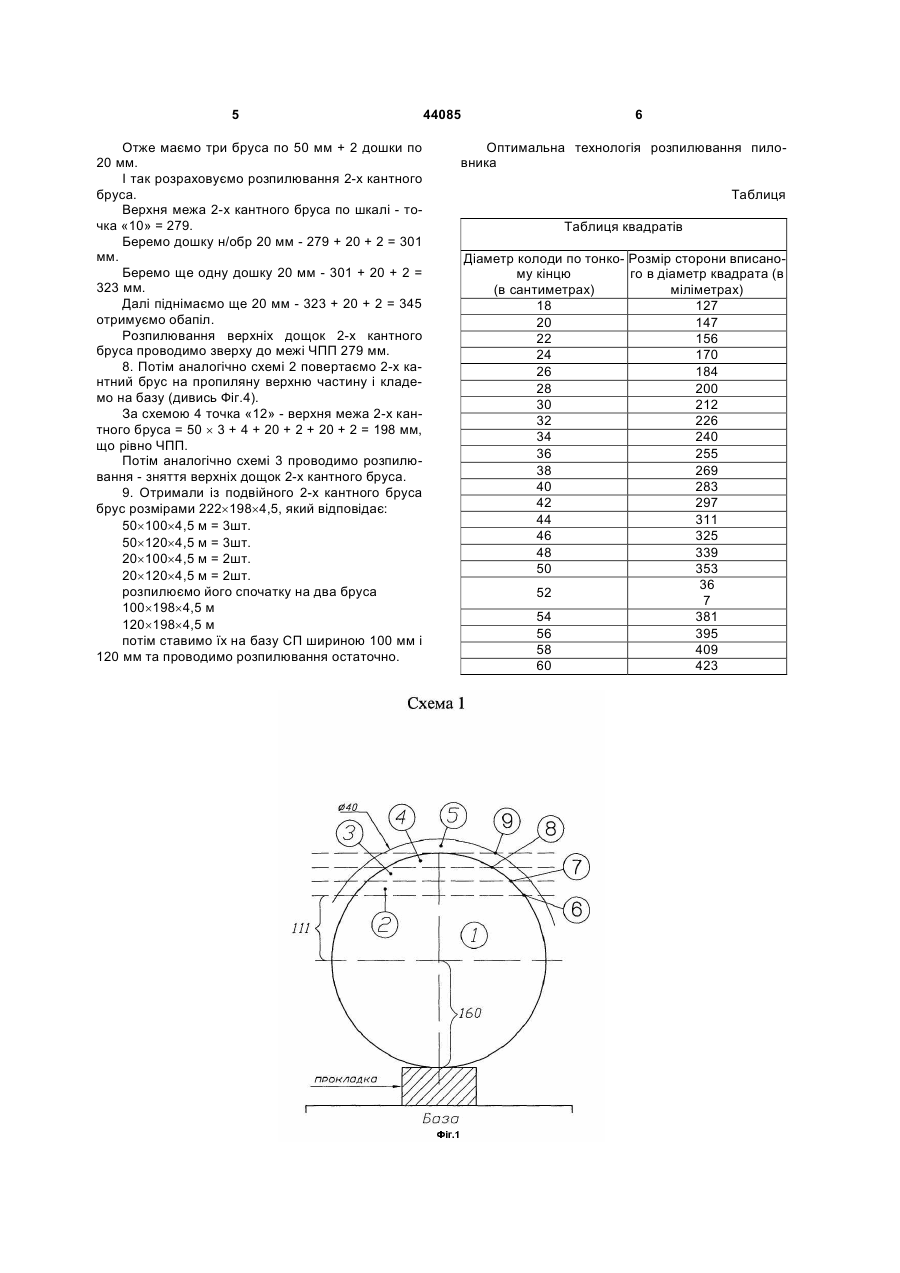

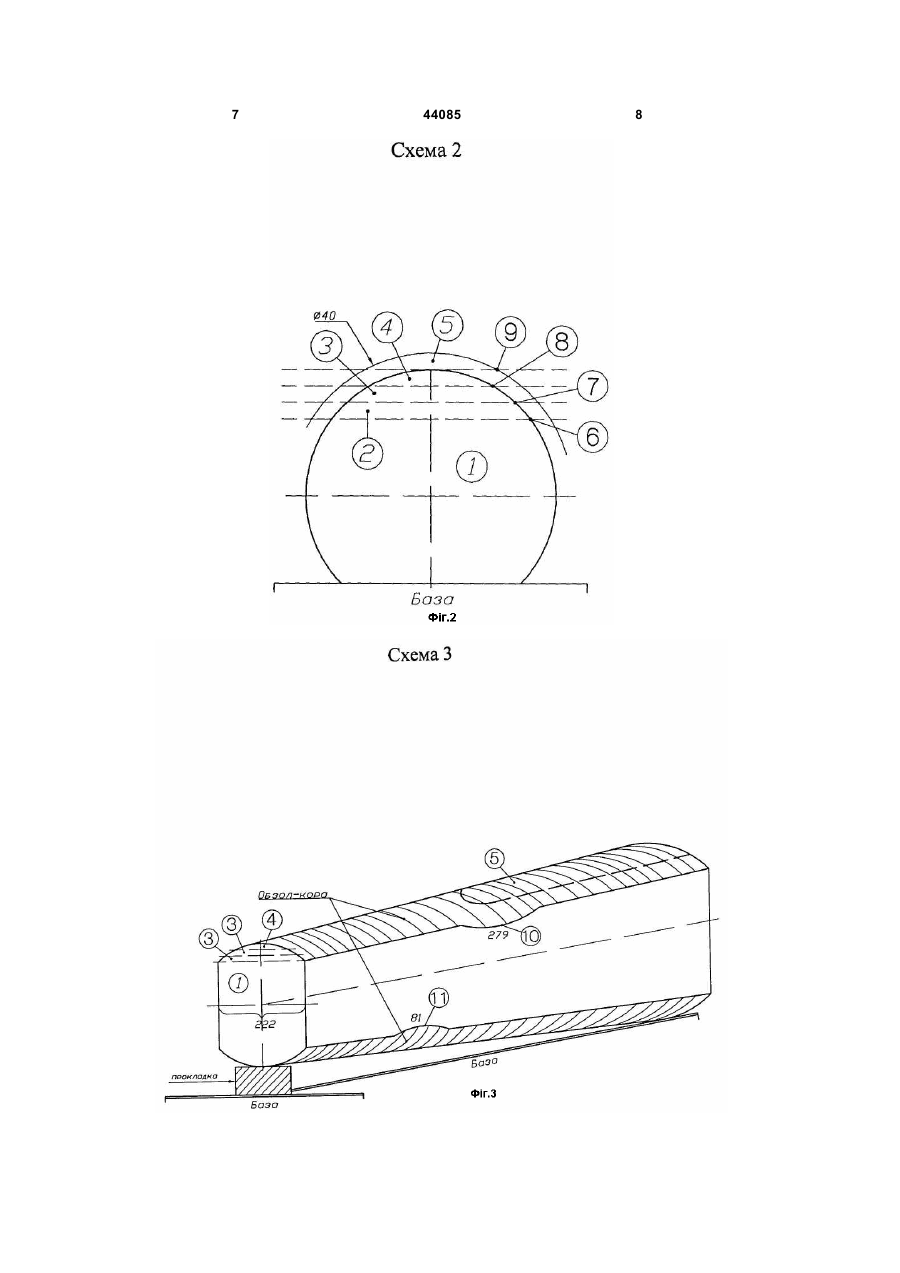

1. Спосіб розпилювання пиловника, при якому встановлюють колоду, вісь якої паралельна площині розпилювання, та фіксують її, розпилюють колоду на 2-кантний брус, товщина якого максимально наближена до розміру сторони квадрата, вписаного в коло тонкого кінця колоди, встановлюють 2-кантний брус таким чином, щоб його вісь була паралельна площині розпилювання, з подальшим розпилюванням на пиломатеріали. 2. Спосіб розпилювання пиловника по пункту 1, який відрізняється тим, що тонкий кінець колоди 3 «3» - дошка н/обр 20 мм; «4» - обапіл; «5» - обаполок (на російській мові - «горбыль»); «6» - верхня межа подвійного 2-х кантного бруса; «7» - верхня межа дошки н/обр 25 мм; «8» - верхня межа дошки н/обр 20 мм; «9» - верхня межа обаполу; «10» - нижня точка зверху пропиляної площини 2-х кантного бруса; «11» - вища точка знизу пропиляної площини 2-х кантного бруса; «12» - верхня межа 2-х кантного бруса. Оскільки в будь-якому колі вписаний квадрат має максимальну площу, а значить в колоді брус має максимальний об'єм, ми маємо таблицю, в якій проти діаметру (Ø) колоди по тонкому кінцю (в сантиметрах) стоїть розмір сторони вписаного в цей діаметр квадрата (в міліметрах). Наприклад: Ø 26 см - 184 мм, Ø 28 см - 200 мм, Ø 30 см - 212 мм і т.д. (дивись додаток). Отже маючи колоду для розпилювання, асортимент каліброваного бруса і дошки, замовлених покупцем, розпилюємо дану колоду на брус і дошку, розміри яких по ширині (калібру) як можна ближче співпадають з розміром сторони квадрата, вписаного в коло тонкого діаметру колоди. Розглянемо технологію розпилювання на наступному прикладі. 1. Виставляємо колоду на базу - ложементи стрічкової пилорами (СП) за допомогою прокладки, яку кладемо під тонкий кінець колоди і товщина якої дорівнює - (більший Ø колоди - менший Ø колоди) : 2. Наприклад: Ø 32 см - тонкий, Ø 40 см товстий. Товщина прокладки буде (40 - 32) : 2 = 40 мм. Це необхідно, щоб вісь колоди була паралельна площині бази. 2. Сторона квадрата Ø 32 - 226 мм. 3. Маємо завдання на розпилювання: 50´50, 50´100, 50´120, 50´150. 4. Підбираємо калібр 2-х кантного бруса під сторону квадрату: 100 + 120 + 2 (товщина пропилу) = 222 мм. 5. Проводимо розрахунок розпилювання згідно зі схемою 1 (дивись Фіг.1). Подвійний 2-х кантний брус 222 мм повинен бути у центрі кола, де за схемою 1: «1» - 1/2 подвійного 2-х кантного бруса, товщина 222 : 2 = 111 мм; «2» - дошка н/обр 25 мм; «3» - дошка н/обр 20 мм; «4» - обапіл; «5» - обаполок. Піднімаємо стрічкову пилу згідно зі схемою 1 на висоту верхньої межі подвійного 2-х кантного бруса точка «6» = (прокладка) 40 мм + 160 мм (1/2 Ø 32) +111 мм (1/2 подвійного 2-х кантного бруса 222 мм) = 311 мм. Першу дошку від 2-х кантного бруса беремо товщиною 25 мм + 2 мм на пропил, маємо 311 +25 + 2 = 338 - точка «7». Другу дошку беремо 20 мм, тобто піднімаємо 338 + 20 + 2 = 360 мм - точка «8». 44085 4 Далі, оскільки великий діаметр колоди 40 мм, тоді ми можемо взяти ще обапіл, тобто піднімаємо пилу на 360 + 20 + 2 = 382 мм - точка «9». У результаті йде розпилювання: 1-й пропил - показники шкали пилорами - 382 мм - обаполок; 2-й пропил - показники шкали пилорами - 360 мм - обапол; 3-й пропил - показники шкали пилорами - 338 мм - п/мат н/обр 20 мм; 4-й пропил - показники шкали пилорами - 311 мм - п/мат н/обр 25 мм. І так ми вийшли на межу 2-х кантного бруса 311 мм. Далі перевертаємо колоду і кладемо пропиляною частиною прямо на базу без прокладки, оскільки пропиляна частина колоди паралельна вісі колоди і базі, а значить вісь колоди паралельна базі. 6. Проводимо розрахунок розпилювання другої половини колоди, а також випилюємо 2-х кантний брус 222 мм. Згідно зі схемою 2 (дивись Фіг.2), де: «1» - 2-х кантний брус товщиною 222 мм; «2» - дошка н/обр 25 мм; «З» - дошка н/обр 20 мм; «4» - обапіл; «5» - обаполок. Примітка: практично, бокові від 2-х кантного бруса дошки одні і ті ж з обох сторін. Виключення складають колоди, які мають яйцеподібну форму. Розпилювання другої половини колоди проводимо аналогічно першій. 7. Отримавши після зняття бокових н/обр дощок подвійний 2-х кантний брус розміром 222 мм, виставляємо його на базу згідно зі схемою 3 (дивись Фіг.3). 2-х кантний брус виставляється як і колода на прокладку. Практично, прокладка для однієї колоди служить одна і та ж. За схемою 3: «1» - подвійний 2-х кантний брус 222 мм; «3» - дошка н/обр 20 мм = 2 шт.; «4» - обапіл; «5» - обаполок; «10» - сама нижня точка пропилу зверху з врахуванням двох пропиляних площин 2-х кантного бруса (279 мм від бази); «11» - сама верхня точка пропилу знизу з врахуванням двох пропиляних площин 2-х кантного бруса (81 мм від бази). Отже чистий пропил 2-х кантного бруса (ЧПП) буде дорівнювати 279 - 81 = 198 мм. ЧПП - це брус пропилений по точках «10» і «11», тобто не маючий обзолу. У даному прикладі ЧПП = 279 - 81 = 198, а це виходячи із завдання: 50´100 50´120 25 20 25 20 маємо (розрахунок по висоті бруса): 50 ´ 3 = 150 + 4 (2 пропила ´ 2) = 154, залишок 198 - 154 = 44 мм, а це є дві дошки 20 мм + 4 (пропил) = 44 мм. 5 Отже маємо три бруса по 50 мм + 2 дошки по 20 мм. І так розраховуємо розпилювання 2-х кантного бруса. Верхня межа 2-х кантного бруса по шкалі - точка «10» = 279. Беремо дошку н/обр 20 мм - 279 + 20 + 2 = 301 мм. Беремо ще одну дошку 20 мм - 301 + 20 + 2 = 323 мм. Далі піднімаємо ще 20 мм - 323 + 20 + 2 = 345 отримуємо обапіл. Розпилювання верхніх дощок 2-х кантного бруса проводимо зверху до межі ЧПП 279 мм. 8. Потім аналогічно схемі 2 повертаємо 2-х кантний брус на пропиляну верхню частину і кладемо на базу (дивись Фіг.4). За схемою 4 точка «12» - верхня межа 2-х кантного бруса = 50 ´ 3 + 4 + 20 + 2 + 20 + 2 = 198 мм, що рівно ЧПП. Потім аналогічно схемі 3 проводимо розпилювання - зняття верхніх дощок 2-х кантного бруса. 9. Отримали із подвійного 2-х кантного бруса брус розмірами 222´198´4,5, який відповідає: 50´100´4,5 м = 3шт. 50´120´4,5 м = 3шт. 20´100´4,5 м = 2шт. 20´120´4,5 м = 2шт. розпилюємо його спочатку на два бруса 100´198´4,5 м 120´198´4,5 м потім ставимо їх на базу СП шириною 100 мм і 120 мм та проводимо розпилювання остаточно. 44085 6 Оптимальна технологія розпилювання пиловника Таблиця Таблиця квадратів Діаметр колоди по тонко- Розмір сторони вписаному кінцю го в діаметр квадрата (в (в сантиметрах) міліметрах) 18 127 20 147 22 156 24 170 26 184 28 200 30 212 32 226 34 240 36 255 38 269 40 283 42 297 44 311 46 325 48 339 50 353 36 52 7 54 381 56 395 58 409 60 423 7 44085 8 9 Комп’ютерна верстка Л.Литвиненко 44085 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
