Стіл, що трансформується

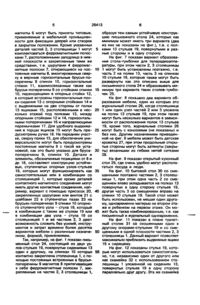

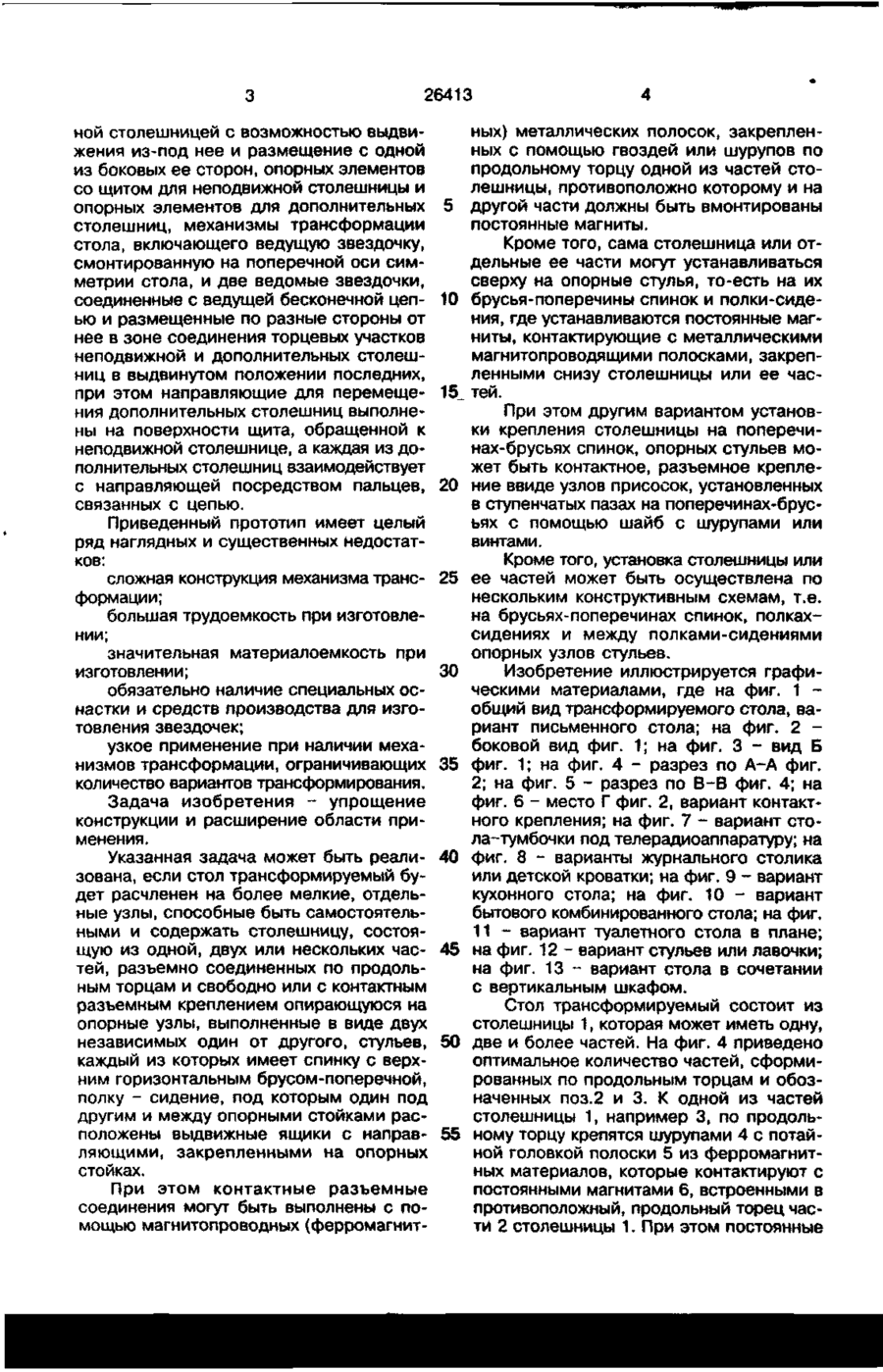

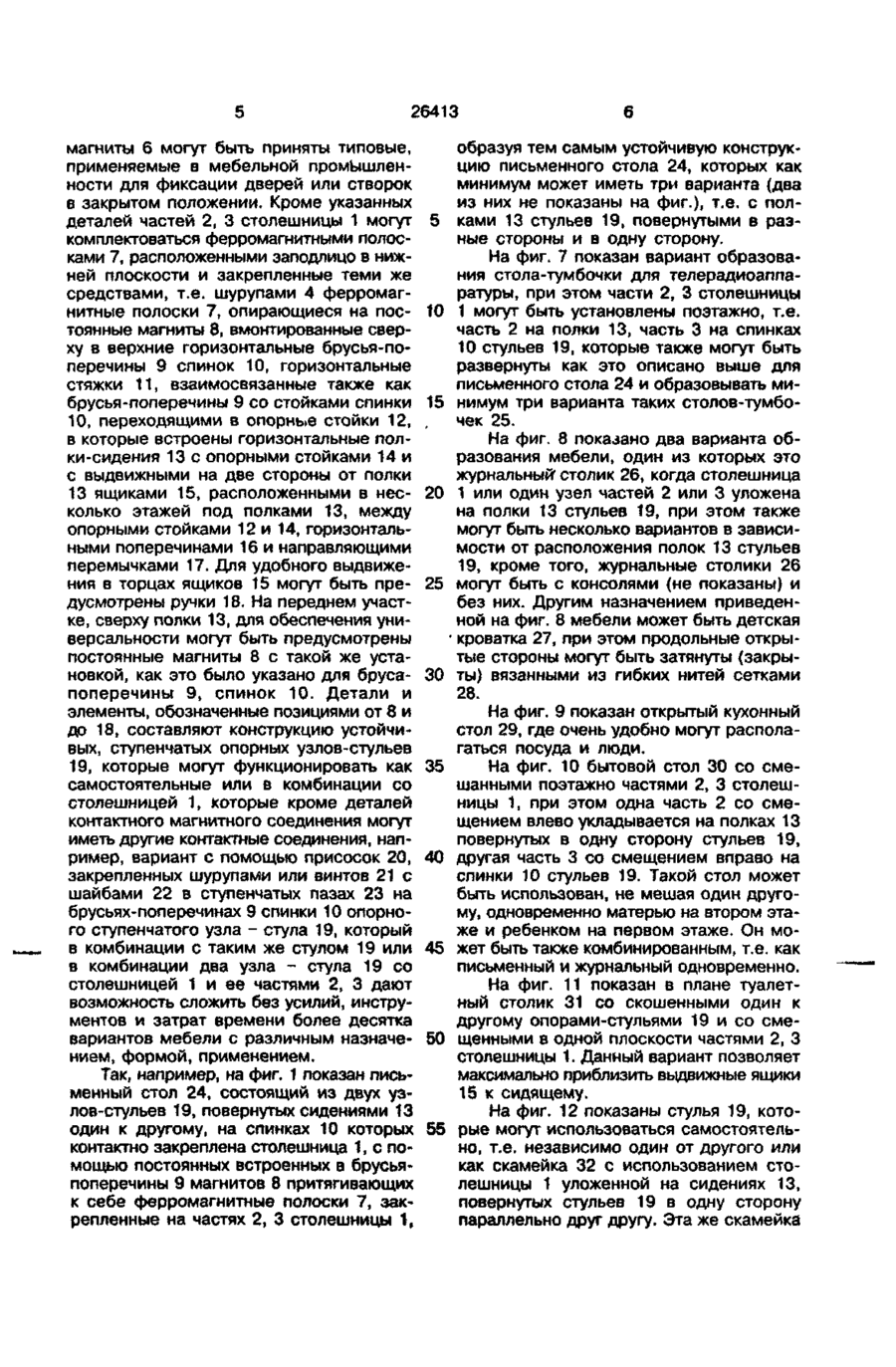

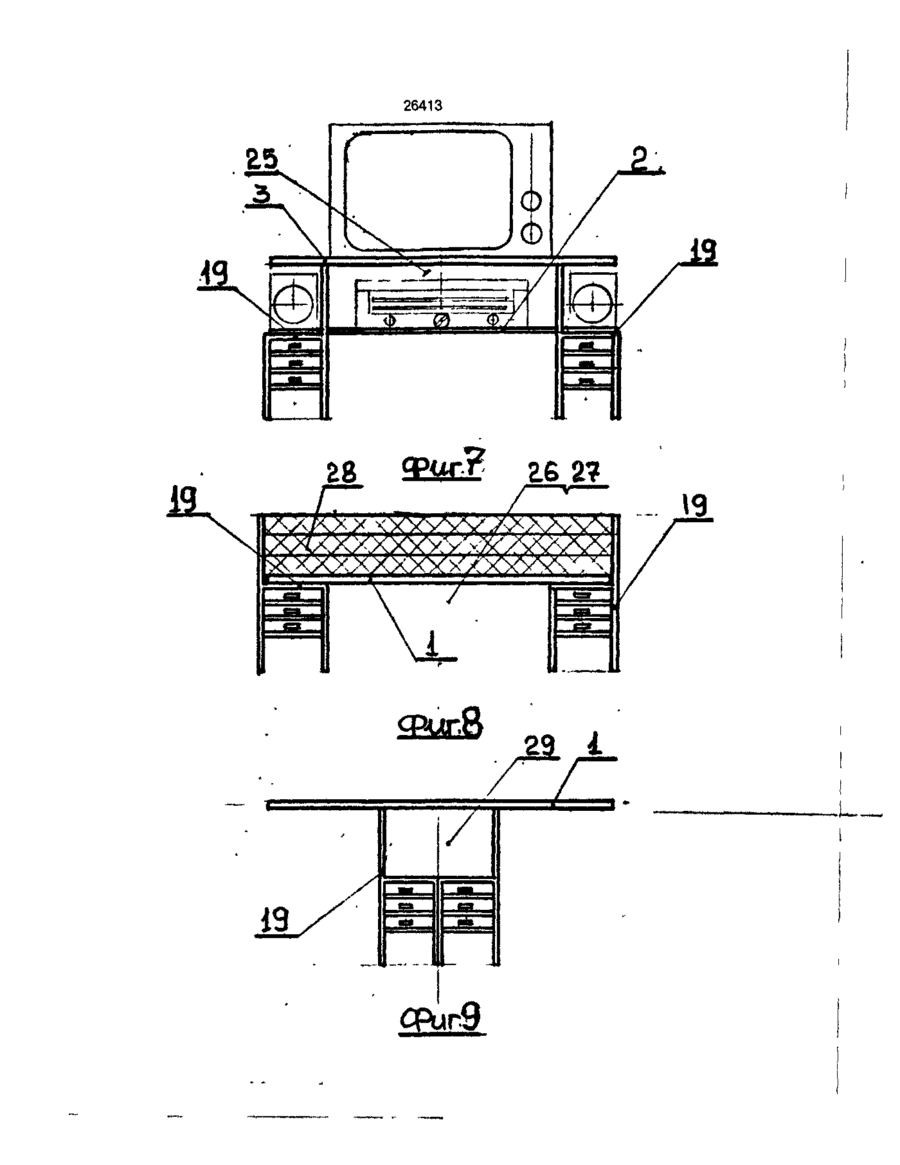

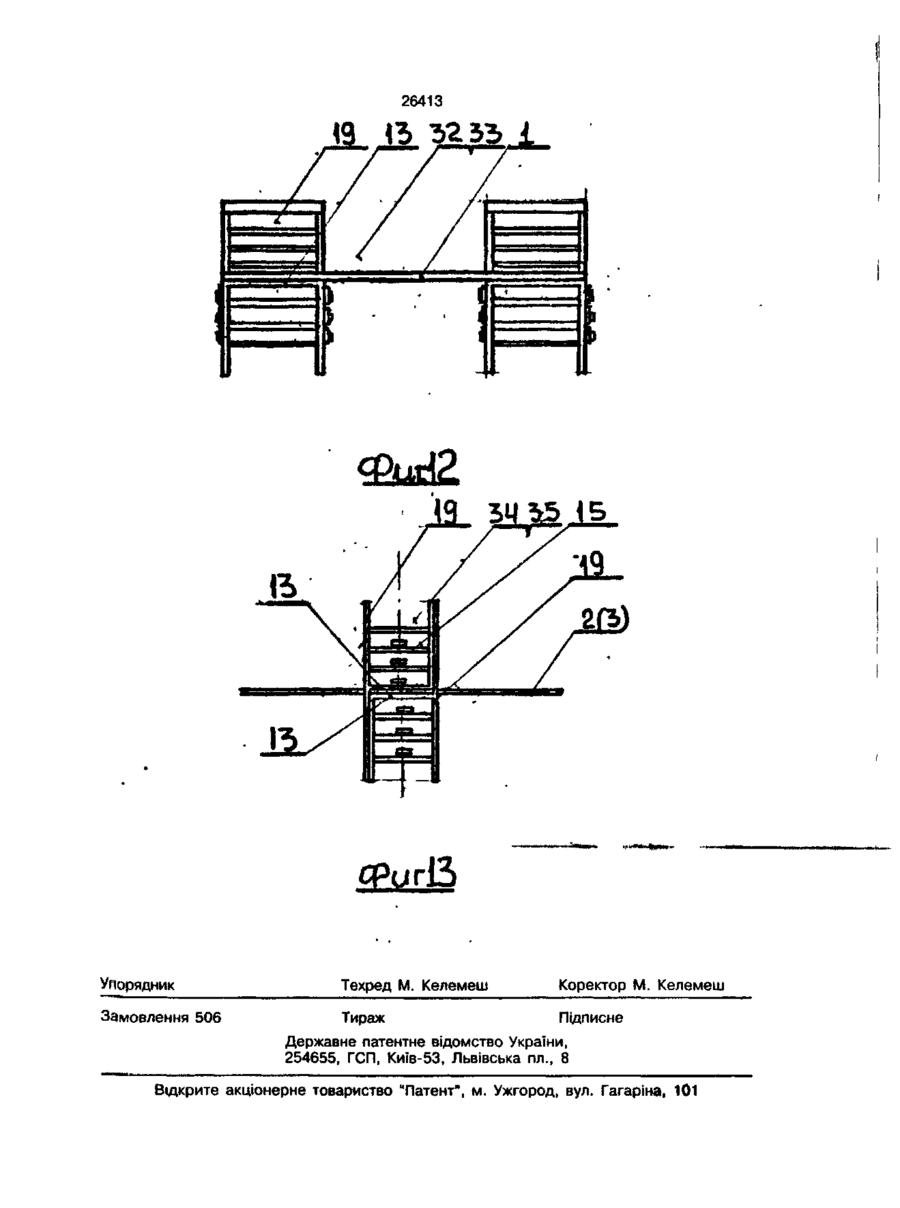

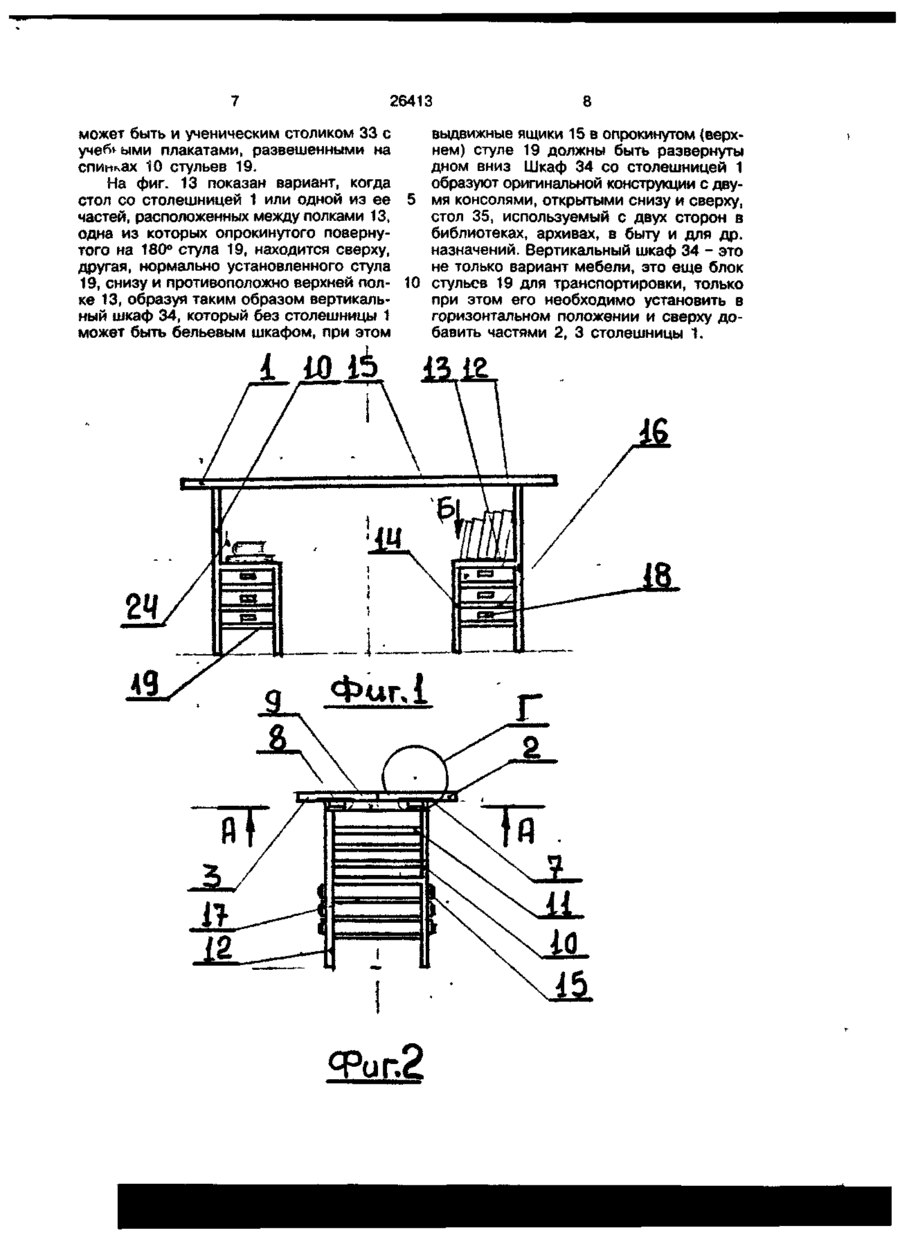

1. Стол трансформируемый, содержащий составную столешницу, опорные элементы для ее составных частей, о т л и ч а ю щ и й с я тем, что составная столешница, состоящая из двух или более подобных частей, имеющих детали разъемно-контактных соединений по продольным торцам и поверхностям, опирается на опорные элементы с вмонтированными в них деталями или узлами разъемного контактного соединения опорных элементов, выполненных в виде стульев опор, имеющих на горизонтальных полках сидениях детали или узлы разъемного контактного соединения, под которыми и между опорными стойками поэтажно размещены в двух противоположных направлениях выдвижные ящики. 2. Стол трансформируемый по п. 1, отл и ч а ю щ и й с я тем, что разъемные контактные соединения по про дольным торцам и поверхностям составных частей столешницы, на полках - сидениях и спинках стульев - опор, выполнены в виде постоянных магнитов и ферромагнитных полосок. 3. Стол трансформируемый по п. 1, отл и ч а ю щ и й с я тем, что разъемные контактные соединения на полках - сидениях и спинках стульев - опор выполнены в виде присосок, 4. Стол трансформируемый по п. 1, о т л и ч а ю щ и й с я тем, что составные части столешницы установлены на спинках стульев - опор. 5. Стол трансформируемый по п. 1, о т л и ч а ю щ и й с я тем, что составные части столешницы установлены на полках - сидениях стульев - опор. 6. Стол трансформируемый по п. 1, отл и ч а ю щ и й с я тем, что составные части столешницы установлены поэтажно на спинках и полках - сидениях стульев - опор. 7. Стол трансформируемый по п. 1, о т л и ч а ю щ и й с я тем, что составные части столешницы установлены между полками - сидениями сверху и снизу стульев - опор, верхний из которых повернут на 180°, а выдвижные ящики развернуты дном вниз. К) ы О Изобретение относится к производству мебели для промышленного и частного использования. Известный, принятый за прототип, трансформируемый стол (БОИ, СССР, № 35, 1989 г., стр. 13, а.с. 1509027, 4А47В85/00), состоящий из неподвижной столешницы и, по меньшей мере, двух дополнительных столешниц, каждая из которых расположена под неподвиж 26413 ной столешницей с возможностью выдвижения из-под нее и размещение с одной из боковых ее сторон, опорных элементов со щитом для неподвижной столешницы и опорных элементов для дополнительных столешниц, механизмы трансформации стола, включающего ведущую звездочку, смонтированную на поперечной оси симметрии стола, и две ведомые звездочки, соединенные с ведущей бесконечной цепью и размещенные по разные стороны от нее в зоне соединения торцевых участков неподвижной и дополнительных столешниц в выдвинутом положении последних, при этом направляющие для перемещения дополнительных столешниц выполнены на поверхности щита, обращенной к неподвижной столешнице, а каждая из дополнительных столешниц взаимодействует с направляющей посредством пальцев, связанных с цепью. Приведенный прототип имеет целый ряд наглядных и существенных недостатков: сложная конструкция механизма трансформации; большая трудоемкость при изготовлении; значительная материалоемкость при изготовлении; обязательно наличие специальных оснастки и средств производства для изготовления звездочек; узкое применение при наличии механизмов трансформации, ограничивающих количество вариантов трансформирования. Задача изобретения - упрощение конструкции и расширение области применения. Указанная задача может быть реализована, если стол трансформируемый будет расчленен на более мелкие, отдельные узлы, способные быть самостоятельными и содержать столешницу, состоящую из одной, двух или нескольких частей, разъемно соединенных по продольным торцам и свободно или с контактным разъемным креплением опирающуюся на опорные узлы, выполненные в виде двух независимых один от другого, стульев, каждый из которых имеет спинку с верхним горизонтальным брусом-поперечной, полку - сидение, под которым один под другим и между опорными стойками расположены выдвижные ящики с направляющими, закрепленными на опорных стойках. При этом контактные разъемные соединения могут быть выполнены с помощью магнитопроводных (ферромагнит ных) металлических полосок, закрепленных с помощью гвоздей или шурупов по продольному торцу одной из частей столешницы, противоположно которому и на 5 другой части должны быть вмонтированы постоянные магниты. Кроме того, сама столешница или отдельные ее части могут устанавливаться сверху на опорные стулья, то-есть на их 10 брусья-поперечины спинок и полки-сидения, где устанавливаются постоянные магниты, контактирующие с металлическими магнитопроводящими полосками, закрепленными снизу столешницы или ее час15^ тей. При этом другим вариантом установки крепления столешницы на поперечинах-брусьях спинок, опорных стульев может быть контактное, разъемное крепле20 ние ввиде узлов присосок, установленных в ступенчатых пазах на поперечинах-брусьях с помощью шайб с шурупами или винтами. Кроме того, установка столешницы или 25 ее частей может быть осуществлена по нескольким конструктивным схемам, т.е. на брусьях-поперечинах спинок, полкахсидениях и между полками-сидениями опорных узлов стульев. 30 Изобретение иллюстрируется графическими материалами, где на фиг. 1 общий вид трансформируемого стола, вариант письменного стола; на фиг. 2 боковой вид фиг. 1; на фиг. 3 - вид Б 35 фиг. 1; на фиг. 4 - разрез по А-А фиг. 2; на фиг. 5 - разрез по В-В фиг. 4; на фиг. 6 - место Г фиг. 2, вариант контактного крепления; на фиг. 7 - вариант стола-тумбочки под телерадиоаппаратуру; на 40 фиг. 8 - варианты журнального столика или детской кроватки; на фиг. 9 - вариант кухонного стола; на фиг. 10 - вариант бытового комбинированного стола; на фиг. 11 - вариант туалетного стола в плане; 45 на фиг. 12 - вариант стульев или лавочки; на фиг. 13 - вариант стола в сочетании с вертикальным шкафом. Стол трансформируемый состоит из столешницы 1, которая может иметь одну, 50 две и более частей. На фиг. 4 приведено оптимальное количество частей, сформированных по продольным торцам и обозначенных поз.2 и 3. К одной из частей столешницы 1, например 3, по продоль55 ному торцу крепятся шурупами 4 с потайной головкой полоски 5 из ферромагнитных материалов, которые контактируют с постоянными магнитами 6, встроенными в противоположный, продольный торец части 2 столешницы 1. При этом постоянные 26413 магниты 6 могут быть приняты типовые, применяемые в мебельной промышленности для фиксации дверей или створок в закрытом положении. Кроме указанных деталей частей 2, 3 столешницы 1 могут комплектоваться ферромагнитными полосками 7, расположенными заподлицо в нижней плоскости и закрепленные теми же средствами, т.е. шурупами 4 ферромагнитные полоски 7, опирающиеся на постоянные магниты 8, вмонтированные сверху в верхние горизонтальные брусья-поперечины 9 спинок 10, горизонтальные стяжки 11, взаимосвязанные также как брусья-поперечины 9 со стойками спинки 10, переходящими в опорные стойки 12, в которые встроены горизонтальные полки-сидения 13 с опорными стойками 14 и с выдвижными на две стороны от полки 13 ящиками 15, расположенными в несколько этажей под полками 13, между опорными стойками 12 и 14, горизонтальными поперечинами 16 и направляющими перемычками 17. Для удобного выдвижения в торцах ящиков 15 могут быть предусмотрены ручки 18. На переднем участке, сверху полки 13, для обеспечения универсальности могут быть предусмотрены постоянные магниты 8 с такой же установкой, как это было указано для брусапоперечины 9, спинок 10. Детали и элементы, обозначенные позициями от 8 и до 18, составляют конструкцию устойчивых, ступенчатых опорных узлов-стульев 19, которые могут функционировать как самостоятельные или в комбинации со столешницей 1, которые кроме деталей контактного магнитного соединения могут иметь другие контактные соединения, например, вариант с помощью присосок 20, закрепленных шурупами или винтов 21 с шайбами 22 в ступенчатых пазах 23 на брусьях-поперечинах 9 спинки 10 опорного ступенчатого узла - стула 19, который в комбинации с таким же стулом 19 или в комбинации два узла - стула 19 со столешницей 1 и ее частями 2, 3 дают возможность сложить без усилий, инструментов и затрат времени более десятка вариантов мебели с различным назначением, формой, применением. Так, например, на фиг. 1 показан письменный стол 24, состоящий из двух узлов-стульев 19, повернутых сидениями 13 один к другому, на спинках 10 которых контактно закреплена столешница 1, с помощью постоянных встроенных в брусьяпоперечины 9 магнитов 8 притягивающих к себе ферромагнитные полоски 7, закрепленные на частях 2, 3 столешницы I, образуя тем самым устойчивую конструкцию письменного стола 24, которых как минимум может иметь три варианта (два из них не показаны на фиг.), т.е. с пол5 ками 13 стульев 19, повернутыми в разные стороны и в одну сторону. На фиг. 7 показан вариант образования стола-тумбочки для телерадиоаппаратуры, при этом части 2, 3 столешницы 10 1 могут быть установлены поэтажно, т.е. часть 2 на полки 13, часть 3 на спинках 10 стульев 19, которые также могут быть развернуты как это описано выше для письменного стола 24 и образовывать ми15 нимум три варианта таких столов-тумбочек 25. На фиг. 8 показано два варианта образования мебели, один из которых это журнальный столик 26, когда столешница 20 1 или один узел частей 2 или 3 уложена на полки 13 стульев 19, при этом также могут быть несколько вариантов в зависимости от расположения полок 13 стульев 19, кроме того, журнальные столики 26 25 могут быть с консолями (не показаны) и без них. Другим назначением приведенной на фиг. 8 мебели может быть детская • кроватка 27, при этом продольные открытые стороны могут быть затянуты (закры30 ты) вязанными из гибких нитей сетками 28. На фиг. 9 показан открытый кухонный стол 29, где очень удобно могут располагаться посуда и люди. 35 На фиг. 10 бытовой стол 30 со смешанными поэтажно частями 2, 3 столешницы 1, при этом одна часть 2 со смещением влево укладывается на полках 13 повернутых в одну сторону стульев 19, 40 другая часть 3 со смещением вправо на спинки 10 стульев 19. Такой стол может быть использован, не мешая один другому, одновременно матерью на втором этаже и ребенком на первом этаже. Он мо45 жет быть также комбинированным, т.е. как письменный и журнальный одновременно. На фиг. 11 показан в плане туалетный столик 31 со скошенными один к другому опорами-стульями 19 и со сме50 щенными в одной плоскости частями 2, 3 столешницы 1. Данный вариант позволяет максимально приблизить выдвижные ящики 15 к сидящему. На фиг. 12 показаны стулья 19, кото55 рые могут использоваться самостоятельно, т.е. независимо один от другого или как скамейка 32 с использованием столешницы 1 уложенной на сидениях 13, повернутых стульев 19 в одну сторону параллельно друг другу. Эта же скамейка 26413 8 может быть и ученическим столиком 33 с выдвижные ящики 15 в опрокинутом (верхynefn ыми плакатами, развешенными на нем) стуле 19 должны быть развернуты спинках 10 стульев 19. дном вниз Шкаф 34 со столешницей 1 На фиг, 13 показан вариант, когда образуют оригинальной конструкции с двустол со столешницей 1 или одной из ее мя консолями, открытыми снизу и сверху, частей, расположенных между полками 13, стол 35, используемый с двух сторон в одна из которых опрокинутого повернубиблиотеках, архивах, в быту и для др. того на 180° стула 19, находится сверху, назначений. Вертикальный шкаф 34 - это другая, нормально установленного стула не только вариант мебели, это еще блок 19, снизу и противоположно верхней пол- 10 стульев 19 для транспортировки, только ке 13, образуя таким образом вертикальпри этом его необходимо установить в ный шкаф 34, который без столешницы 1 горизонтальном положении и сверху доможет быть бельевым шкафом, при этом бавить частями 2, 3 столешницы 1. Фиг, І Фиг,2 I 7 8 6 £ Jn Gb 26413 Фиг? cpur.8 2.6 2? 29 і ••fattawr І9 n 6} £ ФигЦ Упорядник Техред М. Келемеш Коректор М. Келемеш Замовлення 506 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
