Щітковий очисник коренеплодів

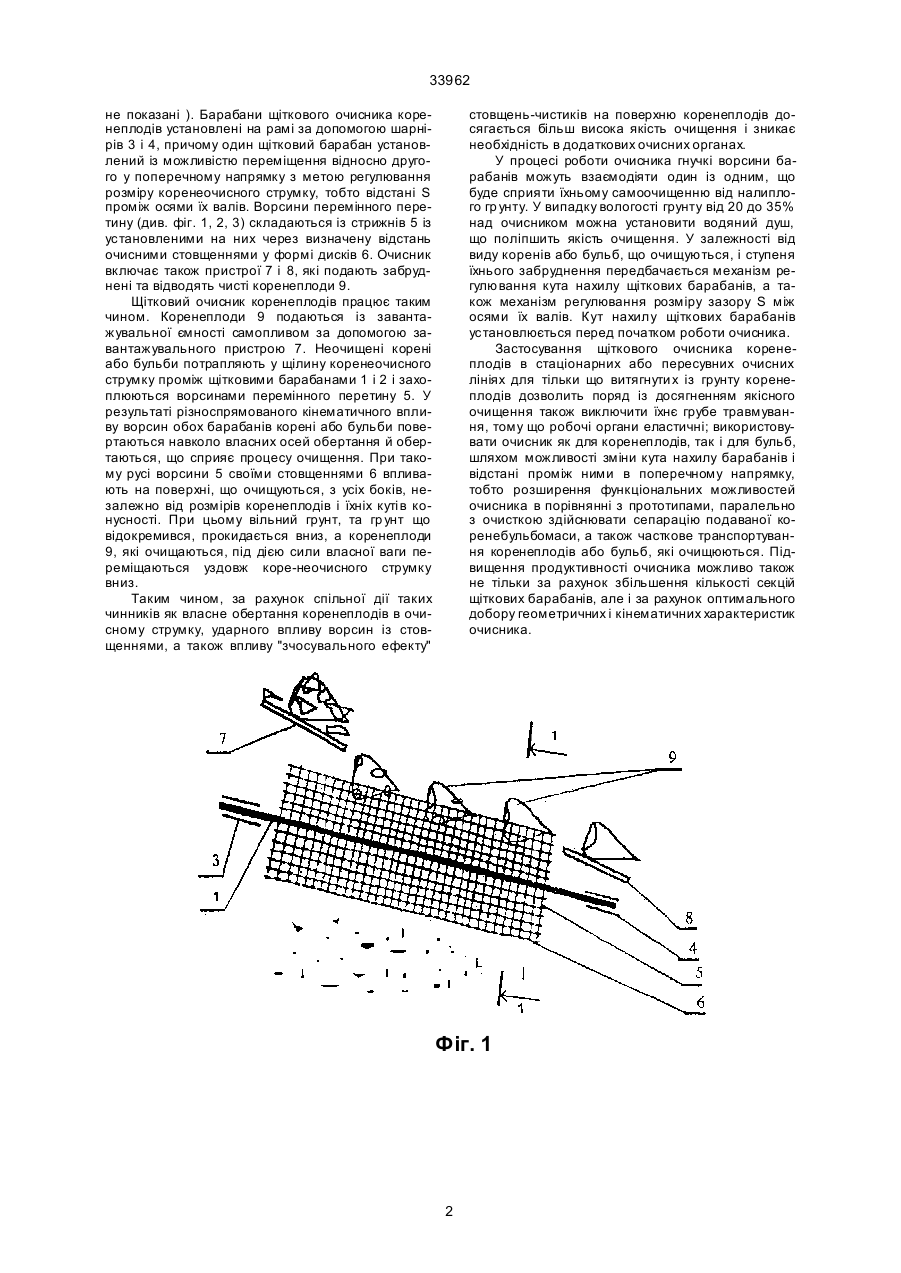

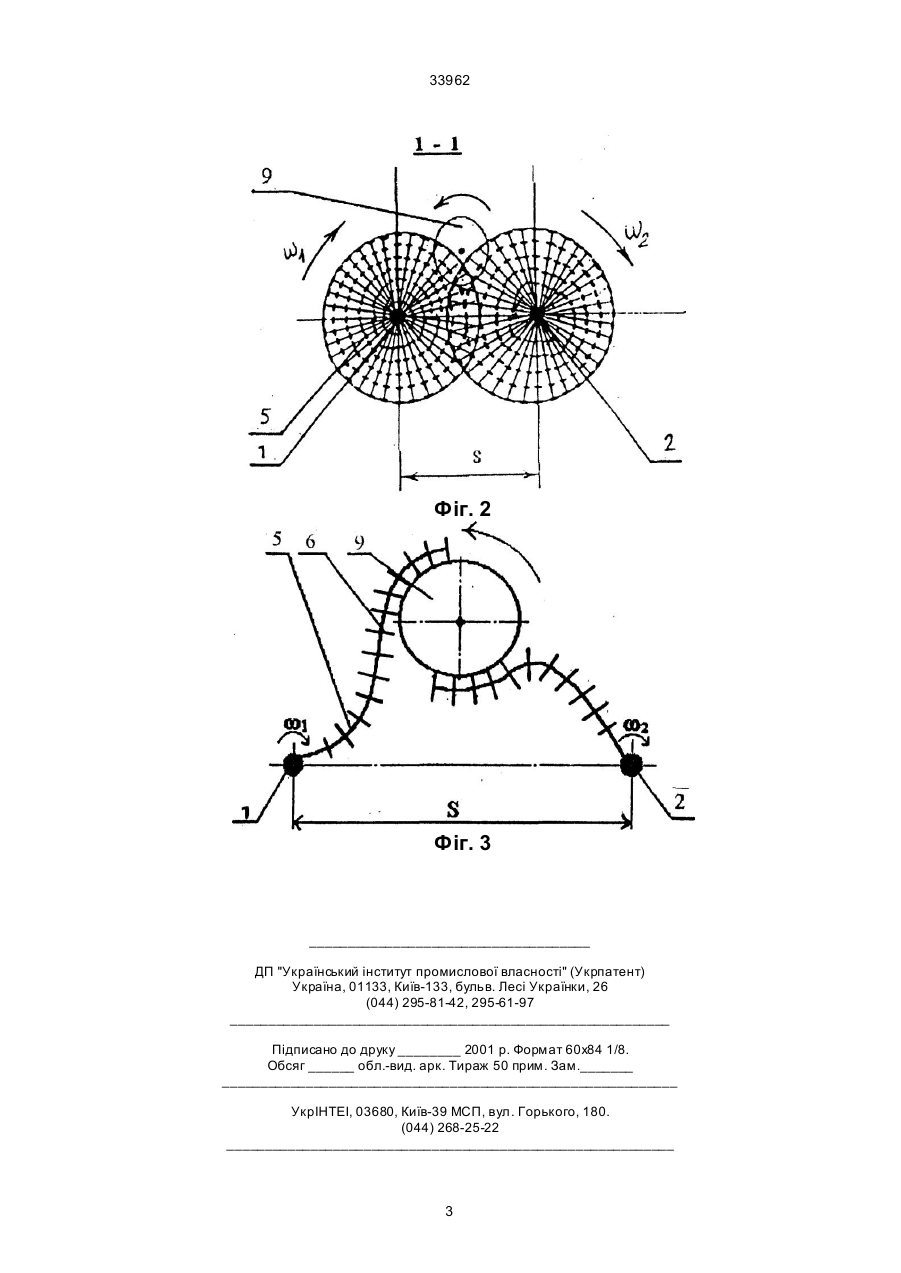

Щітковий очисник коренеплодів, який включає несучу раму, привід, повздовжньо встановлені під кутом до обрію циліндричні щіткові барабани, який відрізняє ться тим, що ворсини щіткових барабанів виконані перемінного перетину гнучкими або пружними із стовщеннями, розмір яких збільшується від точок кріплення ворсин до їхніх вільних кінців. (19) (21) 99052526 (22) 05.05.1999 (24) 15.02.2001 (33) UA (46) 15.02.2001, Бюл. № 1, 2001 р. (72) Зубков Віктор Єгорович, Карпов Владислав Вікторович (73) Луганський державний аграрний університет 33962 не показані ). Барабани щіткового очисника коренеплодів установлені на рамі за допомогою шарнірів 3 і 4, причому один щітковий барабан установлений із можливістю переміщення відносно другого у поперечному напрямку з метою регулювання розміру коренеочисного струмку, тобто відстані S проміж осями їх валів. Ворсини перемінного перетину (див. фіг. 1, 2, 3) складаються із стрижнів 5 із установленими на них через визначену відстань очисними стовщеннями у формі дисків 6. Очисник включає також пристрої 7 і 8, які подають забруднені та відводять чисті коренеплоди 9. Щітковий очисник коренеплодів працює таким чином. Коренеплоди 9 подаються із завантажувальної ємності самопливом за допомогою завантажувального пристрою 7. Неочищені корені або бульби потрапляють у щілину коренеочисного струмку проміж щітковими барабанами 1 і 2 і захоплюються ворсинами перемінного перетину 5. У результаті різноспрямованого кінематичного впливу ворсин обох барабанів корені або бульби повертаються навколо власних осей обертання й обертаються, що сприяє процесу очищення. При такому русі ворсини 5 своїми стовщеннями 6 впливають на поверхні, що очищуються, з усіх боків, незалежно від розмірів коренеплодів і їхніх куті в конусності. При цьому вільний грунт, та гр унт що відокремився, прокидається вниз, а коренеплоди 9, які очищаються, під дією сили власної ваги переміщаються уздовж коре-неочисного струмку вниз. Таким чином, за рахунок спільної дії таких чинників як власне обертання коренеплодів в очисному струмку, ударного впливу ворсин із стовщеннями, а також впливу "зчосувального ефекту" стовщень-чистиків на поверхню коренеплодів досягається більш висока якість очищення і зникає необхідність в додаткових очисних органах. У процесі роботи очисника гнучкі ворсини барабанів можуть взаємодіяти один із одним, що буде сприяти їхньому самоочищенню від налиплого гр унту. У випадку вологості грунту від 20 до 35% над очисником можна установити водяний душ, що поліпшить якість очищення. У залежності від виду коренів або бульб, що очищуються, і ступеня їхнього забруднення передбачається механізм регулювання кута нахилу щіткових барабанів, а також механізм регулювання розміру зазору S між осями їх валів. Кут нахилу щіткових барабанів установлюється перед початком роботи очисника. Застосування щіткового очисника коренеплодів в стаціонарних або пересувних очисних лініях для тільки що витягнути х із грунту коренеплодів дозволить поряд із досягненням якісного очищення також виключити їхнє грубе травмування, тому що робочі органи еластичні; використовувати очисник як для коренеплодів, так і для бульб, шляхом можливості зміни кута нахилу барабанів і відстані проміж ними в поперечному напрямку, тобто розширення функціональних можливостей очисника в порівнянні з прототипами, паралельно з очисткою здійснювати сепарацію подаваної коренебульбомаси, а також часткове транспортування коренеплодів або бульб, які очищюються. Підвищення продуктивності очисника можливо також не тільки за рахунок збільшення кількості секцій щіткових барабанів, але і за рахунок оптимального добору геометричних і кінематичних характеристик очисника. Фіг. 1 2 33962 Фіг. 2 Фіг. 3 _____________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
