Рейковий холодильник

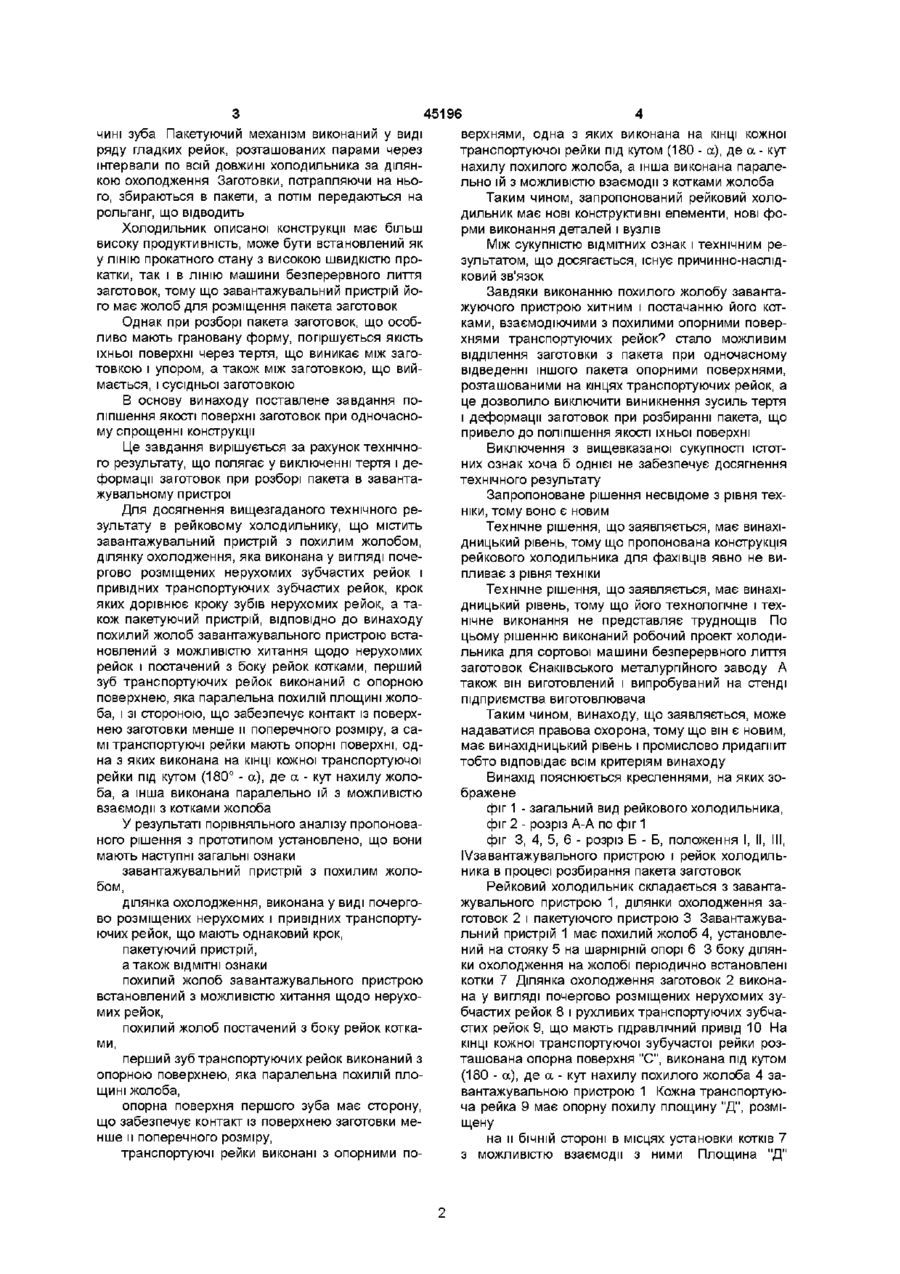

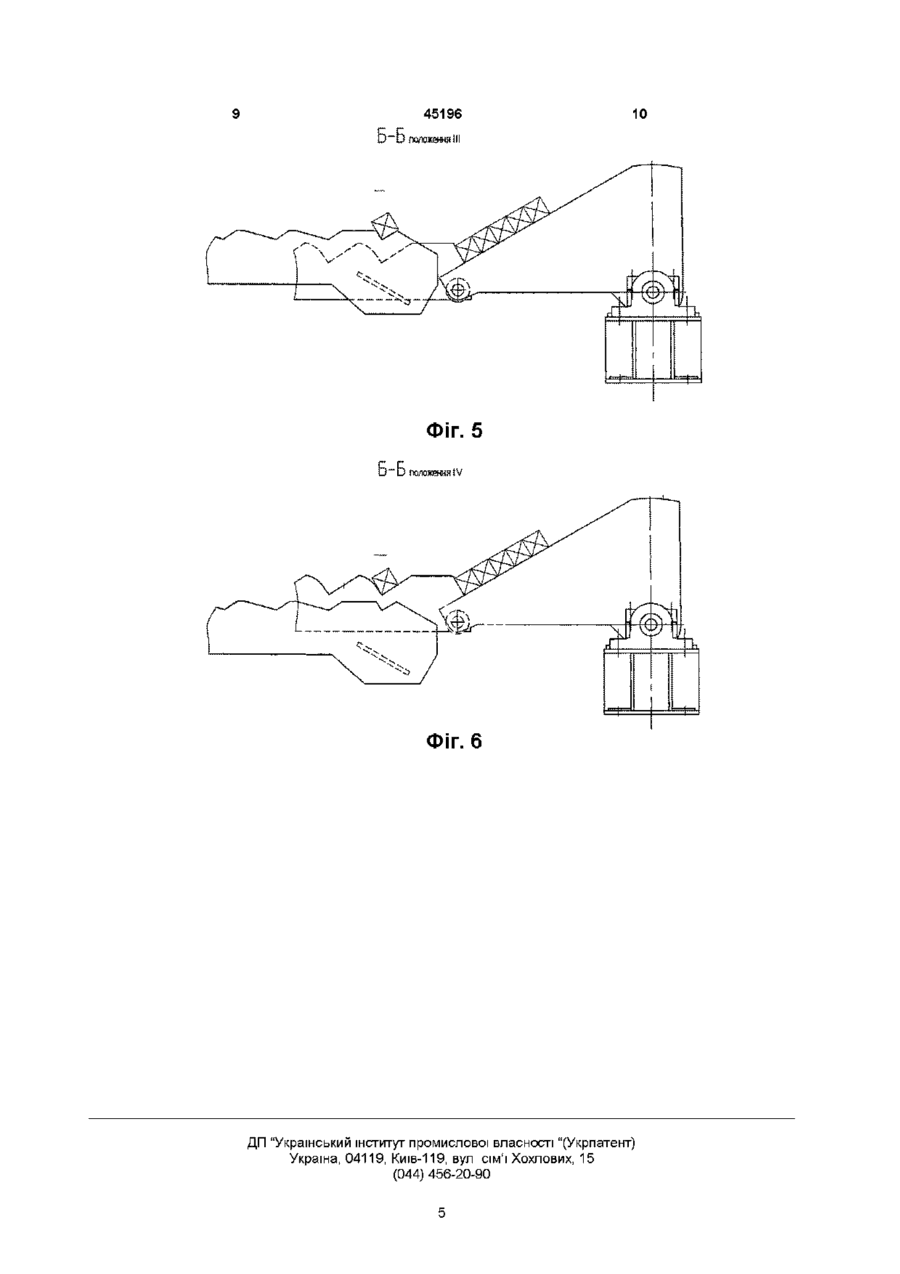

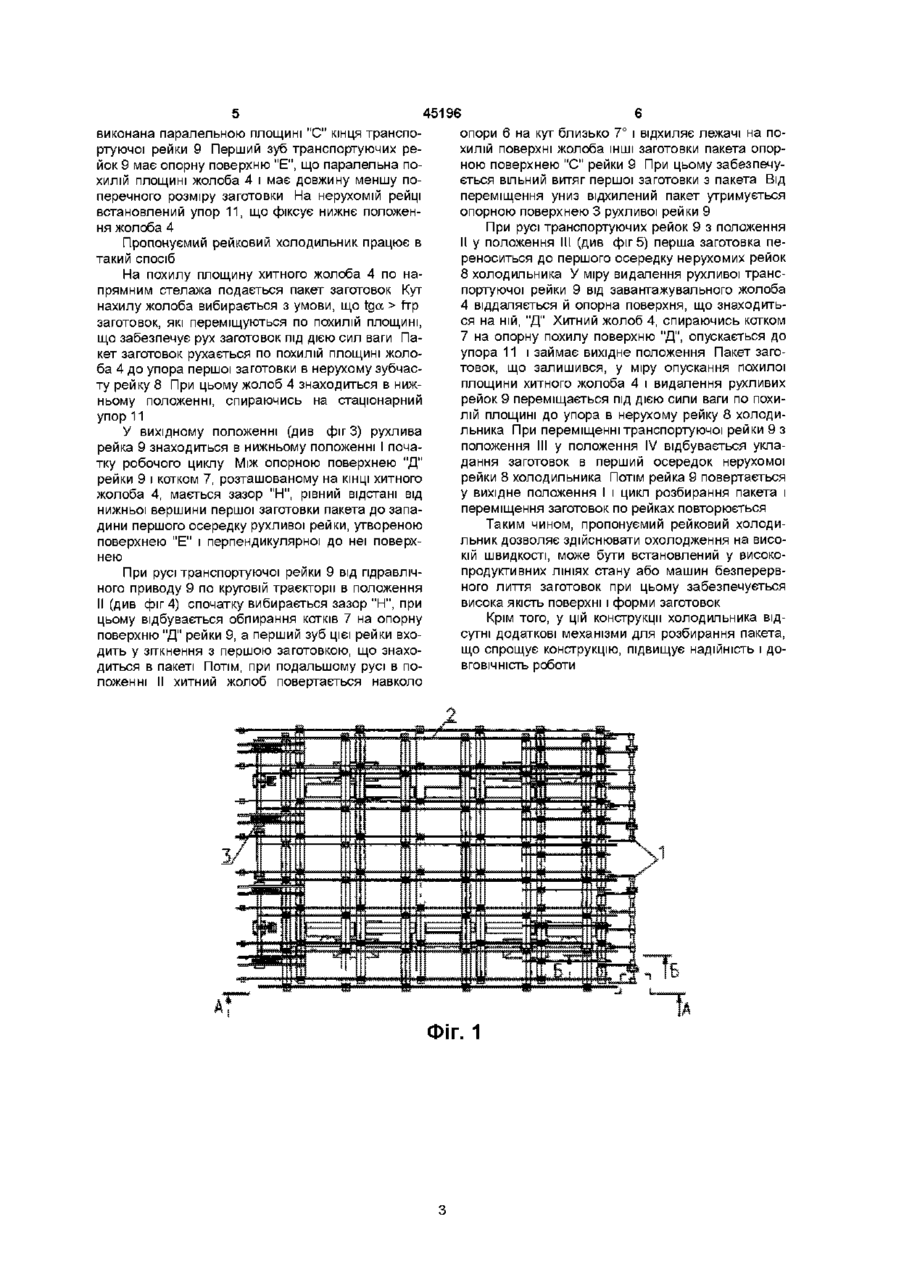

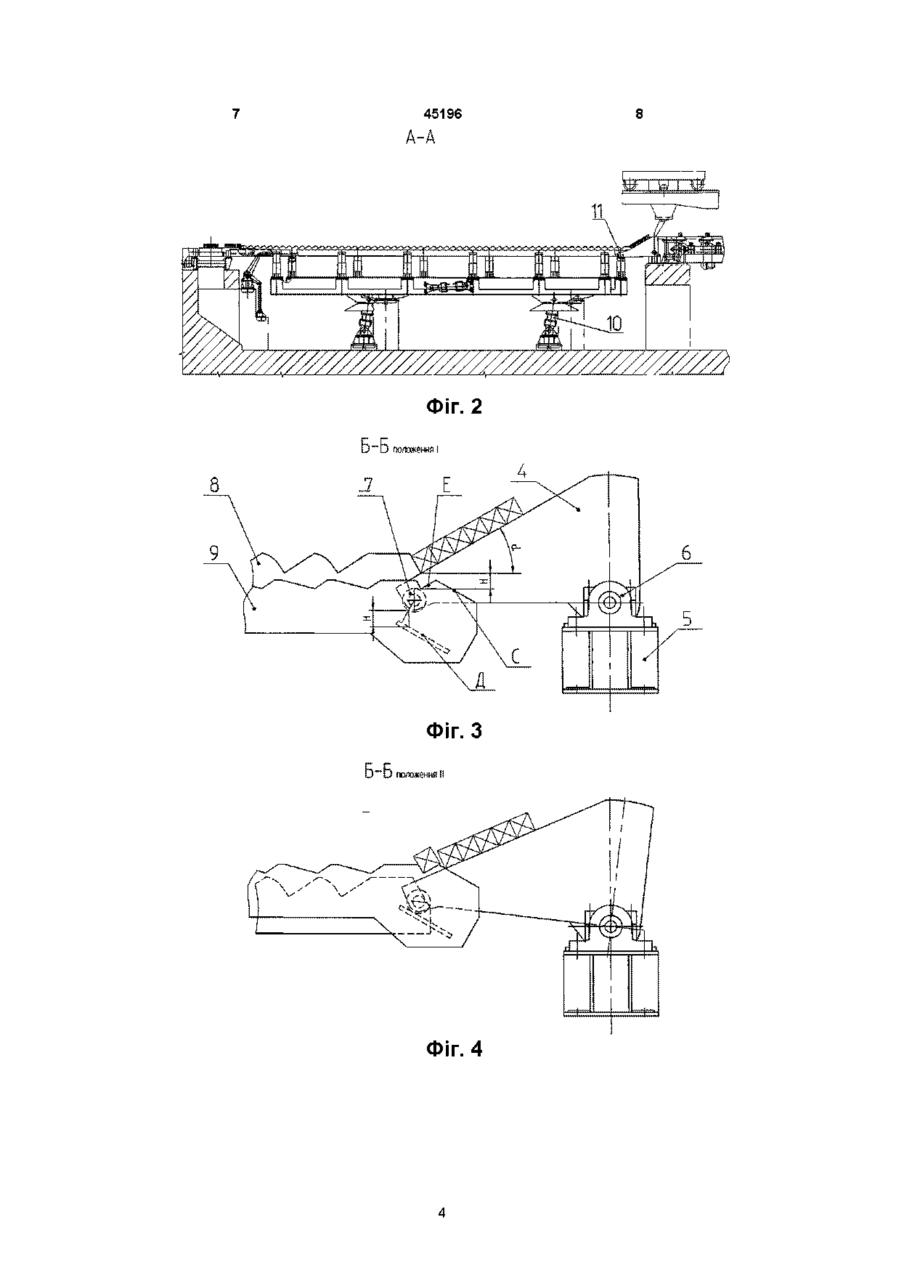

Рейковий холодильник, що містить завантажувальний пристрій з похилим жолобом, ділянку охолодження, яка виконана у вигляді почергово розміщених нерухомих зубчастих рейок і привідних транспортуючих зубчастих рейок, крок яких дорів нює кроку зубів нерухомих рейок, а також пакетуючий пристрій, який відрізняється тим, що похилий жолоб завантажувального пристрою встановлений з можливістю хитання щодо нерухомих рейок і оснащений з боку рейок котками, перший зуб транспортуючих рейок виконаний з опорною поверхнею, яка паралельна похилій площині жолоба, і зі стороною, що забезпечує контакт із поверхнею заготовки менше її поперечного розміру, а самі транспортуючі рейки мають опорні поверхні, одна з яких виконана на КІНЦІ кожної транспортуючої рейки під кутом (180-а), де а- кут нахилу похилого жолоба, а інша виконана паралельно їй з можливістю взаємодії з котками жолоба Винахід відноситься до галузі металургійного виробництва і може бути використаний для рівномірного прискореного охолодження сортового прокату, безперервно-литих і катаних заготовок переважно квадратного перетину Відомий рейковий холодильник по авторському посвідченню СРСР № 1228934, В 21В 43/02, що містить завантажувальний пристрій, ділянку охолодження і пакетуючий пристрій Завантажувальний пристрій цього холодильника виконано у вигляді привідного зіштовхувача, яким заготовка з рольганга прокатного стану поштучно передається на ділянку охолодження, що виконано у вигляді почергово розміщених нерухомих і рухливих зубчастих рейок, які мають однаковий крок Рухливі транспортуючі рейки мають ексцентриковий привід, завдяки якому вони роблять рух по круговій траєкторії, перекладаючи заготовку по нерухомій зуб частій рейці від завантажувального пристрою до пакетуючого, і прохолоджуючи и в процесі цього руху Остиглі заготовки збираються в пакетуючому пристрої сті зіштовхувача неможливо забезпечити якість поверхні заготовки Використання холодильника вищеописаної конструкції взагалі неможливо в лінії устаткування безперервного лиття заготовок, де відпивається одночасно 4 - 6 заготовки, і вони одночасно надходять на охолодження Найбільш близьким технічним рішенням до пристрою, що заявляється, є рейковий холодильник конструкції Петерсона і Фіска ( В Г Дрозд, А И Меренков, Сортовые прокатные станы, М , Металлургия, 1967, стр 117-120) До складу устаткування цього холодильника входять завантажувальний пристрій, ділянка охолодження і пакетуючий механізм Завантажувальний пристрій цього холодильника має похилий жолоб, на який зіштовхувачем заготовка переміщається з рольганга, що підводить По похилому жолобу заготовки скачуються до упора, де утворюється пачка, а відділення крайньої заготовки з пачки і завантаження и на холодильник здійснюється плунжерними штовхальниками Ділянка охолодження має рухливі і нерухомі зубчасті рейки, які чергуються Рухливі зубчасті рейки роблять звороти о-посту пальне переміщення уздовж холодильника і підйом-опускання по висоті Роблячи, таким чином, круговий рух, вони переміщають заготовку з однієї позиції нерухомої рейки на іншу Крок їхнього переміщення дорівнює вели Недоліком такого холодильника є його низька продуктивність, тому що завантаження ведеться поштучно Збільшення швидкості прокатки вимагає збільшення швидкості зіштовхувача , що можливо до визначених меж Крім того, при високій швидко (О ю 45196 верхнями, одна з яких виконана на КІНЦІ кожної транспортуючої рейки під кутом (180 - а), де а - кут нахилу похилого жолоба, а інша виконана паралельно їй з можливістю взаємодії з котками жолоба Таким чином, запропонований рейковий холодильник має нові конструктивні елементи, нові форми виконання деталей і вузлів Між сукупністю ВІДМІТНИХ ознак і технічним результатом, що досягається, існує причинно-наслідковий зв'язок Завдяки виконанню похилого жолобу завантажуючого пристрою хитним і постачанню його котками, взаємодіючими з похилими опорними поверхнями транспортуючих рейок? стало можливим відділення заготовки з пакета при одночасному відведенні іншого пакета опорними поверхнями, розташованими на кінцях транспортуючих рейок, а це дозволило виключити виникнення зусиль тертя і деформації заготовок при розбиранні пакета, що привело до поліпшення якості їхньої поверхні Виключення з вищевказаної сукупності істотних ознак хоча б однієї не забезпечує досягнення технічного результату Запропоноване рішення несвідоме з рівня техніки, тому воно є новим Технічне рішення, що заявляється, має винахідницький рівень, тому що пропонована конструкція рейкового холодильника для фахівців явно не випливає з рівня техніки Технічне рішення, що заявляється, має винахідницький рівень, тому що його технологічне і технічне виконання не представляє труднощів По цьому рішенню виконаний робочий проект холодильника для сортової машини безперервного лиття заготовок Єнакіївського металургійного заводу А також він виготовлений і випробуваний на стенді підприємства виготовлювача Таким чином, винаходу, що заявляється, може надаватися правова охорона, тому що він є новим, має винахідницький рівень і промислово лридагмит тобто відповідає всім критеріям винаходу Винахід пояснюється кресленнями, на яких зображене фіг 1 - загальний вид рейкового холодильника, У результаті порівняльного аналізу пропоновафіг 2 - розріз А-А по фіг 1 ного рішення з прототипом установлено, що вони фіг 3, 4, 5, 6 - розріз Б - Б, положення І, II, III, мають наступні загальні ознаки ІУзавантажувального пристрою і рейок холодильника в процесі розбирання пакета заготовок завантажувальний пристрій з похилим жолобом, Рейковий холодильник складається з завантажувального пристрою 1, ділянки охолодження заділянка охолодження, виконана у виді почергоготовок 2 і пакетуючого пристрою 3 Завантажуваво розміщених нерухомих і привідних транспортульний пристрій 1 має похилий жолоб 4, установлеючих рейок, що мають однаковий крок, ний на стояку 5 на шарнірній опорі 6 3 боку ділянпакетуючий пристрій, ки охолодження на жолобі періодично встановлені а також ВІДМІТНІ ознаки котки 7 Ділянка охолодження заготовок 2 виконапохилий жолоб завантажувального пристрою на у вигляді почергово розміщених нерухомих зувстановлений з можливістю хитання щодо нерухобчастих рейок 8 і рухливих транспортуючих зубчамих рейок, стих рейок 9, що мають гідравлічний привід 10 На похилий жолоб постачений з боку рейок коткаКІНЦІ кожної транспортуючої зубучастої рейки розми, ташована опорна поверхня "С", виконана під кутом перший зуб транспортуючих рейок виконаний з (180 - а), де а - кут нахилу похилого жолоба 4 заопорною поверхнею, яка паралельна похилій пловантажувальною пристрою 1 Кожна транспортующині жолоба, ча рейка 9 має опорну похилу площину "Д", розміопорна поверхня першого зуба має сторону, щену що забезпечує контакт із поверхнею заготовки менше и поперечного розміру, на и бічній стороні в місцях установки котків 7 транспортуючі рейки виконані з опорними поз можливістю взаємодії з ними Площина "Д" чині зуба Пакетуючий механізм виконаний у виді ряду гладких рейок, розташованих парами через інтервали по всій довжині холодильника за ділянкою охолодження Заготовки, потрапляючи на нього, збираються в пакети, а потім передаються на рольганг, що відводить Холодильник описаної конструкції має більш високу продуктивність, може бути встановлений як у ЛІНІЮ прокатного стану з високою швидкістю прокатки, так і в ЛІНІЮ машини безперервного лиття заготовок, тому що завантажувальний пристрій його має жолоб для розміщення пакета заготовок Однак при розборі пакета заготовок, що особливо мають грановану форму, погіршується якість їхньої поверхні через тертя, що виникає між заготовкою і упором, а також між заготовкою, що виймається, і сусідньої заготовкою В основу винаходу поставлене завдання поліпшення якості поверхні заготовок при одночасному спрощенні конструкції Це завдання вирішується за рахунок технічного результату, що полягає у виключенні тертя і деформації заготовок при розборі пакета в завантажувальному пристрої Для досягнення вищезгаданого технічного результату в рейковому холодильнику, що містить завантажувальний пристрій з похилим жолобом, ділянку охолодження, яка виконана у вигляді почергово розміщених нерухомих зубчастих рейок і привідних транспортуючих зубчастих рейок, крок яких дорівнює кроку зубів нерухомих рейок, а також пакетуючий пристрій, ВІДПОВІДНО ДО винаходу похилий жолоб завантажувального пристрою встановлений з можливістю хитання щодо нерухомих рейок і постачений з боку рейок котками, перший зуб транспортуючих рейок виконаний с опорною поверхнею, яка паралельна похилій площині жолоба, і зі стороною, що забезпечує контакт із поверхнею заготовки менше и поперечного розміру, а самі транспортуючі рейки мають опорні поверхні, одна з яких виконана на КІНЦІ кожної транспортуючої рейки під кутом (180° - а), де а - кут нахилу жолоба, а інша виконана паралельно їй з можливістю взаємодії з котками жолоба 45196 виконана паралельною площині "С" кінця транспоопори 6на кут близько 7° і відхиляє лежачі на портуючої рейки 9 Перший зуб транспортуючих рехилій поверхні жолоба ІНШІ заготовки пакета опорйок 9 має опорну поверхню "Е", що паралельна поною поверхнею "С" рейки 9 При цьому забезпечухилій площині жолоба 4 і має довжину меншу поється вільний витяг першої заготовки з пакета Від перечного розміру заготовки На нерухомій рейці переміщення униз відхилений пакет утримується встановлений упор 11, що фіксує нижнє положенопорною поверхнею 3 рухливої рейки 9 ня жолоба 4 При русі транспортуючих рейок 9 з положення Пропонуємий рейковий холодильник працює в II у положення III (див фіг 5) перша заготовка петакий спосіб реноситься до першого осередку нерухомих рейок 8 холодильника У міру видалення рухливої трансНа похилу площину хитного жолоба 4 по напортуючої рейки 9 від завантажувального жолоба прямним стелажа подається пакет заготовок Кут 4 віддаляється й опорна поверхня, що знаходитьнахилу жолоба вибирається з умови, що tga > frp ся на ній, "Д" Хитний жолоб 4, спираючись котком заготовок, які переміщуються по похилій площині, 7 на опорну похилу поверхню "Д", опускається до що забезпечує рух заготовок під дією сил ваги Паупора 11 і займає вихідне положення Пакет загокет заготовок рухається по похилій площині жолотовок, що залишився, у міру опускання похилої ба 4 до упора першої заготовки в нерухому зубчасплощини хитного жолоба 4 і видалення рухливих ту рейку 8 При цьому жолоб 4 знаходиться в нижрейок 9 переміщається під дією сили ваги по похиньому положенні, спираючись на стаціонарний лій площині до упора в нерухому рейку 8 холодиупор 11 льника При переміщенні транспортуючої рейки 9 з У вихідному положенні (див фігЗ) рухлива положення III у положення IV відбувається укларейка 9 знаходиться в нижньому положенні І почадання заготовок в перший осередок нерухомої тку робочого циклу Між опорною поверхнею "Д" рейки 8 холодильника Потім рейка 9 повертається рейки 9 і котком 7, розташованому на КІНЦІ ХИТНОГО у вихідне положення І і цикл розбирання пакета і жолоба 4, мається зазор "Н", рівний відстані від переміщення заготовок по рейках повторюється нижньої вершини першої заготовки пакета до западини першого осередку рухливої рейки, утвореною поверхнею "Е" і перпендикулярної до неї поверхнею При русі транспортуючої рейки 9 від гідравлічного приводу 9 по круговій траєкторії в положення II (див фіг 4) спочатку вибирається зазор "Н", при цьому відбувається обпирання котків 7 на опорну поверхню "Д" рейки 9, а перший зуб цієї рейки входить у зіткнення з першою заготовкою, що знаходиться в пакеті Потім, при подальшому русі в положенні II хитний жолоб повертається навколо Таким чином, пропонуємий рейковий холодильник дозволяє здійснювати охолодження на високій швидкості, може бути встановлений у високопродуктивних ЛІНІЯХ стану або машин безперервного лиття заготовок при цьому забезпечується висока якість поверхні і форми заготовок Крім того, у цій конструкції холодильника відсутні додаткові механізми для розбирання пакета, що спрощує конструкцію, підвищує надійність і ДОВГОВІЧНІСТЬ роботи ФІГ. 1 45196 A-A Фіг. 2 Б-Б Фіг. З положення II Фіг. 4 45196 10 положення III Фіг. 5 Б-Б положення IV Фіг. 6 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
