Керувальний комутатор

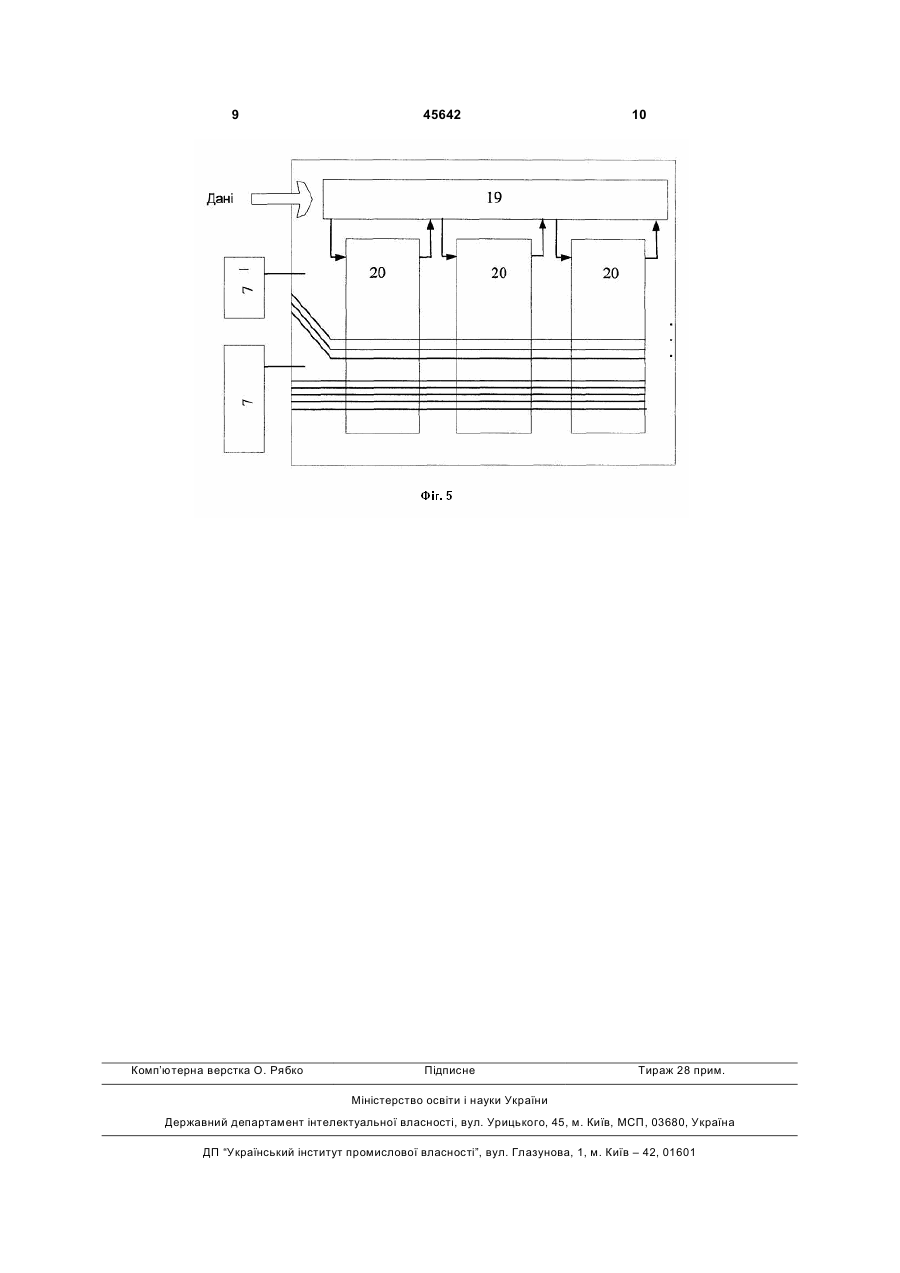

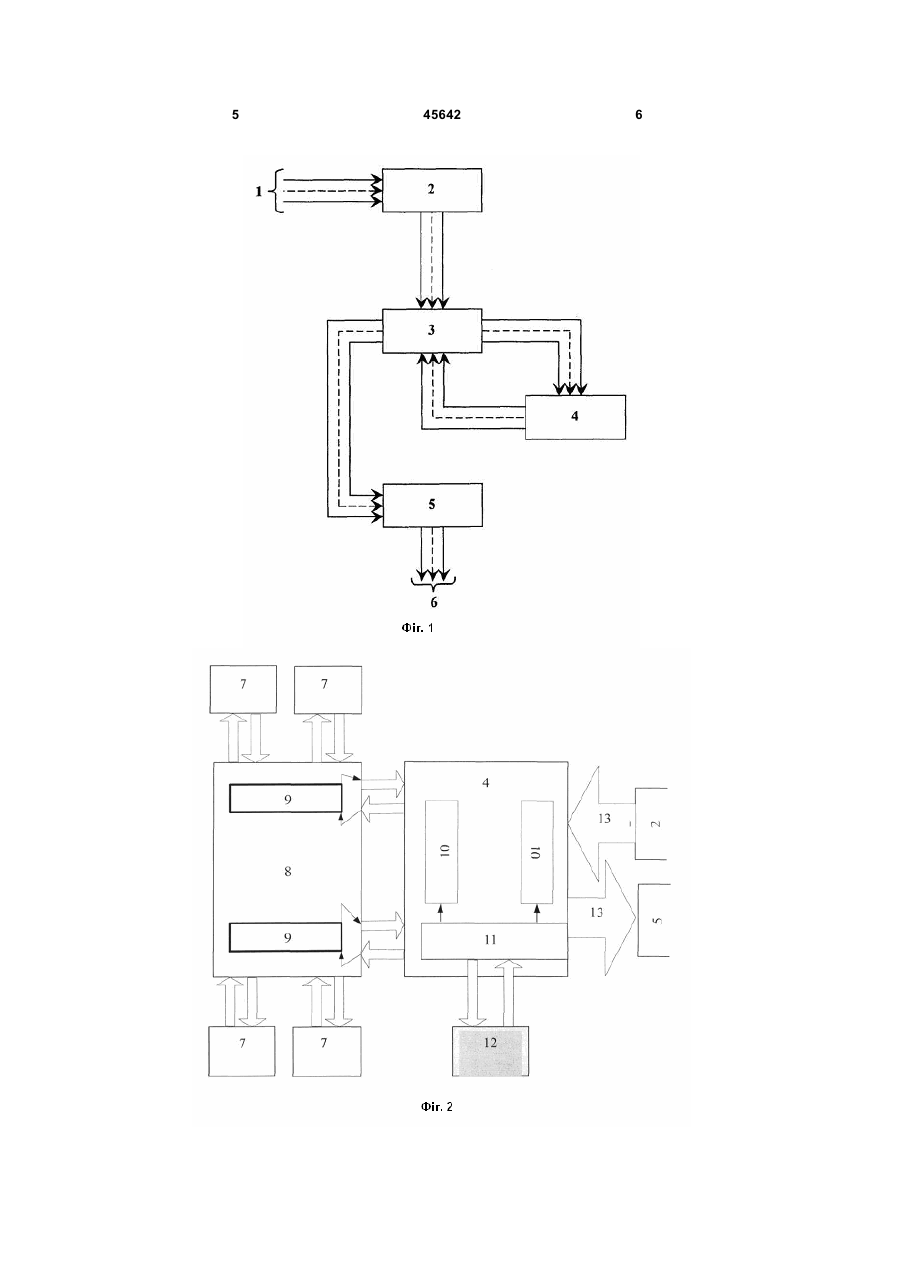

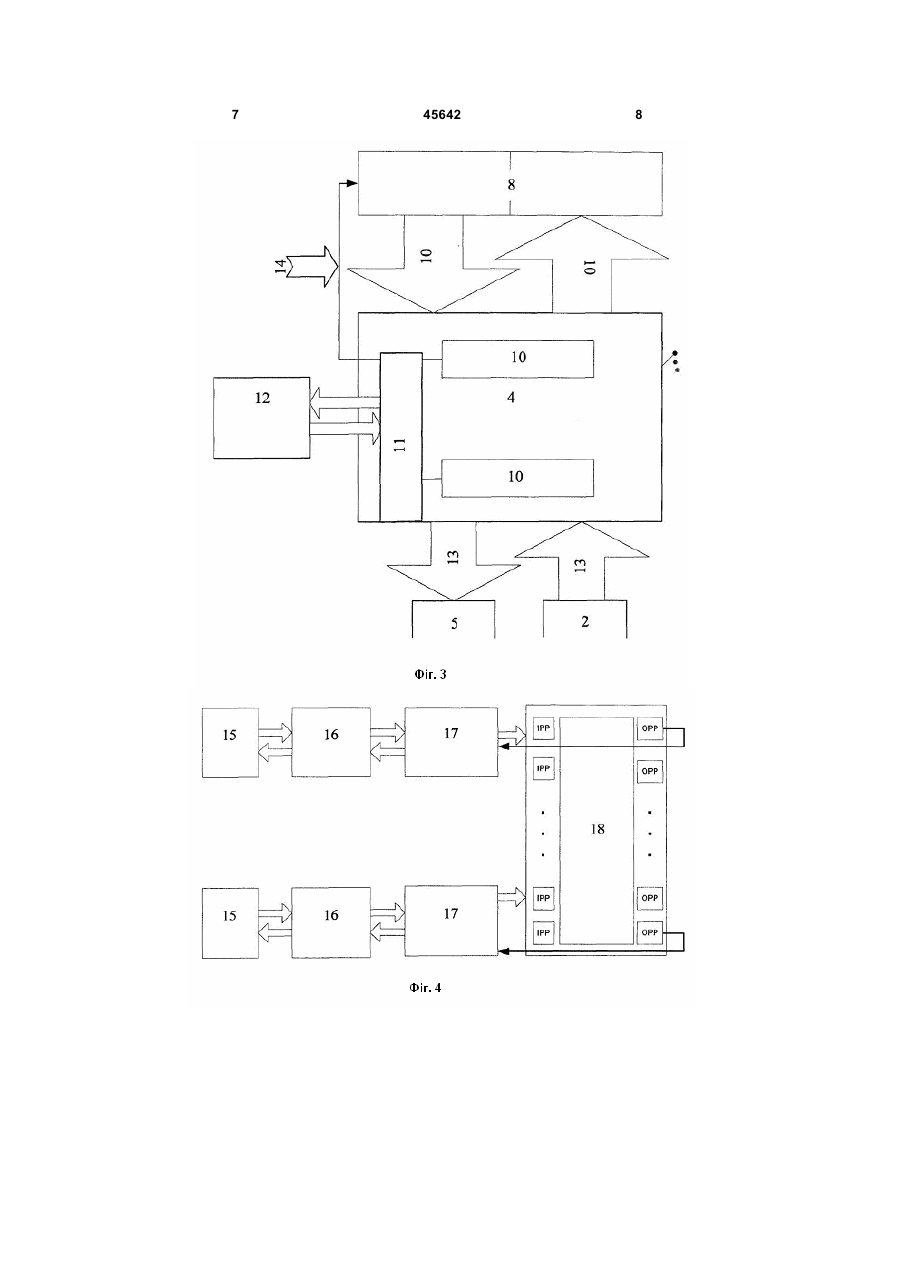

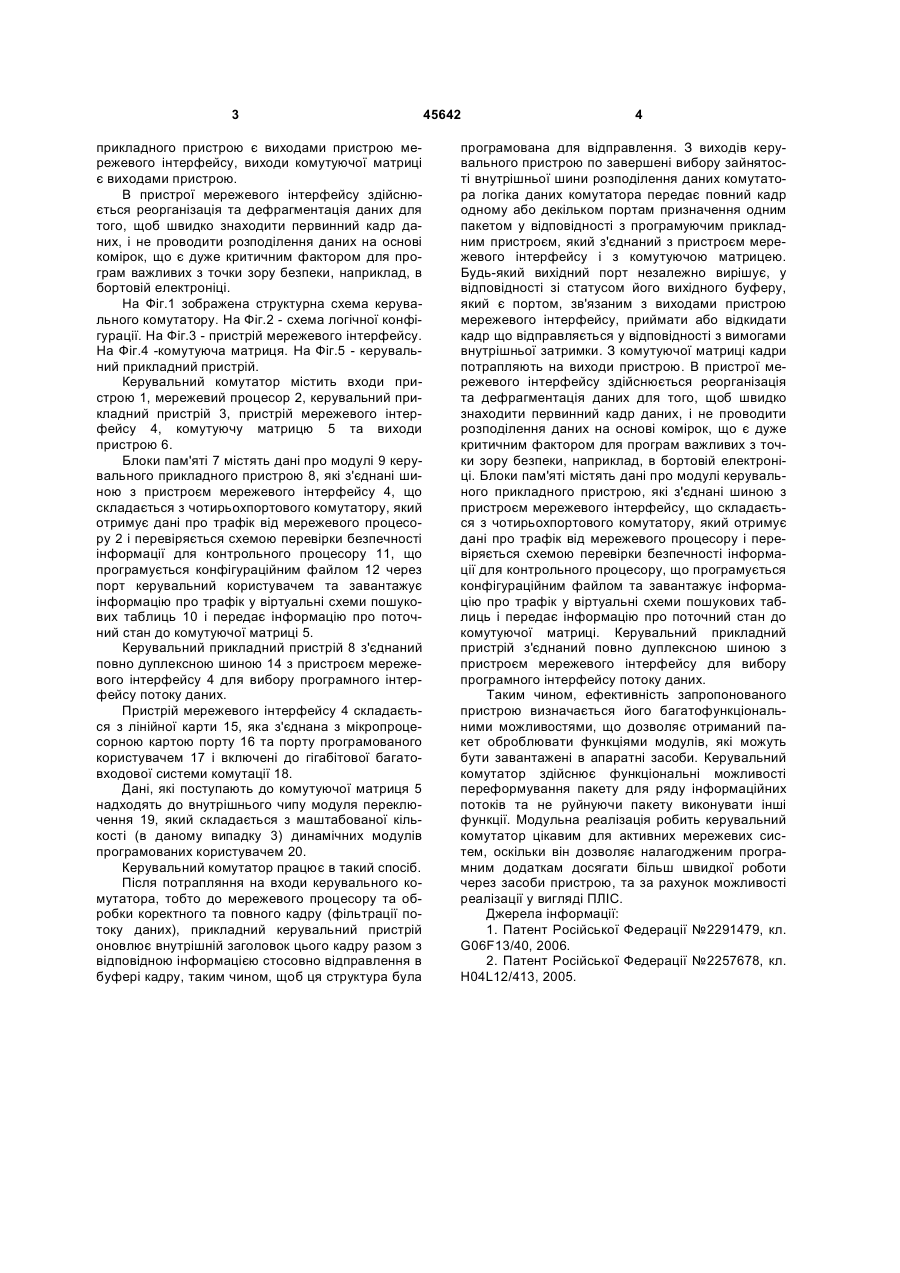

Керувальний комутатор, що містить мережевий процесор, входи якого є входами пристрою, а 3 прикладного пристрою є виходами пристрою мережевого інтерфейсу, виходи комутуючої матриці є виходами пристрою. В пристрої мережевого інтерфейсу здійснюється реорганізація та дефрагментація даних для того, щоб швидко знаходити первинний кадр даних, і не проводити розподілення даних на основі комірок, що є дуже критичним фактором для програм важливих з точки зору безпеки, наприклад, в бортовій електроніці. На Фіг.1 зображена структурна схема керувального комутатору. На Фіг.2 - схема логічної конфігурації. На Фіг.3 - пристрій мережевого інтерфейсу. На Фіг.4 -комутуюча матриця. На Фіг.5 - керувальний прикладний пристрій. Керувальний комутатор містить входи пристрою 1, мережевий процесор 2, керувальний прикладний пристрій 3, пристрій мережевого інтерфейсу 4, комутуючу матрицю 5 та виходи пристрою 6. Блоки пам'яті 7 містять дані про модулі 9 керувального прикладного пристрою 8, які з'єднані шиною з пристроєм мережевого інтерфейсу 4, що складається з чотирьохпортового комутатору, який отримує дані про трафік від мережевого процесору 2 і перевіряється схемою перевірки безпечності інформації для контрольного процесору 11, що програмується конфігураційним файлом 12 через порт керувальний користувачем та завантажує інформацію про трафік у віртуальні схеми пошукових таблиць 10 і передає інформацію про поточний стан до комутуючої матриці 5. Керувальний прикладний пристрій 8 з'єднаний повно дуплексною шиною 14 з пристроєм мережевого інтерфейсу 4 для вибору програмного інтерфейсу потоку даних. Пристрій мережевого інтерфейсу 4 складається з лінійної карти 15, яка з'єднана з мікропроцесорною картою порту 16 та порту програмованого користувачем 17 і включені до гігабітової багатовходової системи комутації 18. Дані, які поступають до комутуючої матриця 5 надходять до внутрішнього чипу модуля переключення 19, який складається з маштабованої кількості (в даному випадку 3) динамічних модулів програмованих користувачем 20. Керувальний комутатор працює в такий спосіб. Після потрапляння на входи керувального комутатора, тобто до мережевого процесору та обробки коректного та повного кадру (фільтрації потоку даних), прикладний керувальний пристрій оновлює внутрішній заголовок цього кадру разом з відповідною інформацією стосовно відправлення в буфері кадру, таким чином, щоб ця структура була 45642 4 програмована для відправлення. З виходів керувального пристрою по завершені вибору зайнятості внутрішньої шини розподілення даних комутатора логіка даних комутатора передає повний кадр одному або декільком портам призначення одним пакетом у відповідності з програмуючим прикладним пристроєм, який з'єднаний з пристроєм мережевого інтерфейсу і з комутуючою матрицею. Будь-який вихідний порт незалежно вирішує, у відповідності зі статусом його вихідного буферу, який є портом, зв'язаним з виходами пристрою мережевого інтерфейсу, приймати або відкидати кадр що відправляється у відповідності з вимогами внутрішньої затримки. З комутуючої матриці кадри потрапляють на виходи пристрою. В пристрої мережевого інтерфейсу здійснюється реорганізація та дефрагментація даних для того, щоб швидко знаходити первинний кадр даних, і не проводити розподілення даних на основі комірок, що є дуже критичним фактором для програм важливих з точки зору безпеки, наприклад, в бортовій електроніці. Блоки пам'яті містять дані про модулі керувального прикладного пристрою, які з'єднані шиною з пристроєм мережевого інтерфейсу, що складається з чотирьохпортового комутатору, який отримує дані про трафік від мережевого процесору і перевіряється схемою перевірки безпечності інформації для контрольного процесору, що програмується конфігураційним файлом та завантажує інформацію про трафік у віртуальні схеми пошукових таблиць і передає інформацію про поточний стан до комутуючої матриці. Керувальний прикладний пристрій з'єднаний повно дуплексною шиною з пристроєм мережевого інтерфейсу для вибору програмного інтерфейсу потоку даних. Таким чином, ефективність запропонованого пристрою визначається його багатофункціональними можливостями, що дозволяє отриманий пакет оброблювати функціями модулів, які можуть бути завантажені в апаратні засоби. Керувальний комутатор здійснює функціональні можливості переформування пакету для ряду інформаційних потоків та не руйнуючи пакету виконувати інші функції. Модульна реалізація робить керувальний комутаторцікавим для активних мережевих систем, оскільки він дозволяє налагодженим програмним додаткам досягати більш швидкої роботи через засоби пристрою, та за рахунок можливості реалізації у вигляді ПЛІС. Джерела інформації: 1. Патент Російської Федерації №2291479, кл. G06F13/40, 2006. 2. Патент Російської Федерації №2257678, кл. Н04L12/413, 2005. 5 45642 6 7 45642 8 9 Комп’ютерна верстка О. Рябко 45642 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
