Пристрій для очистки внутрішньої поверхні ємності /залізничної цистерни/

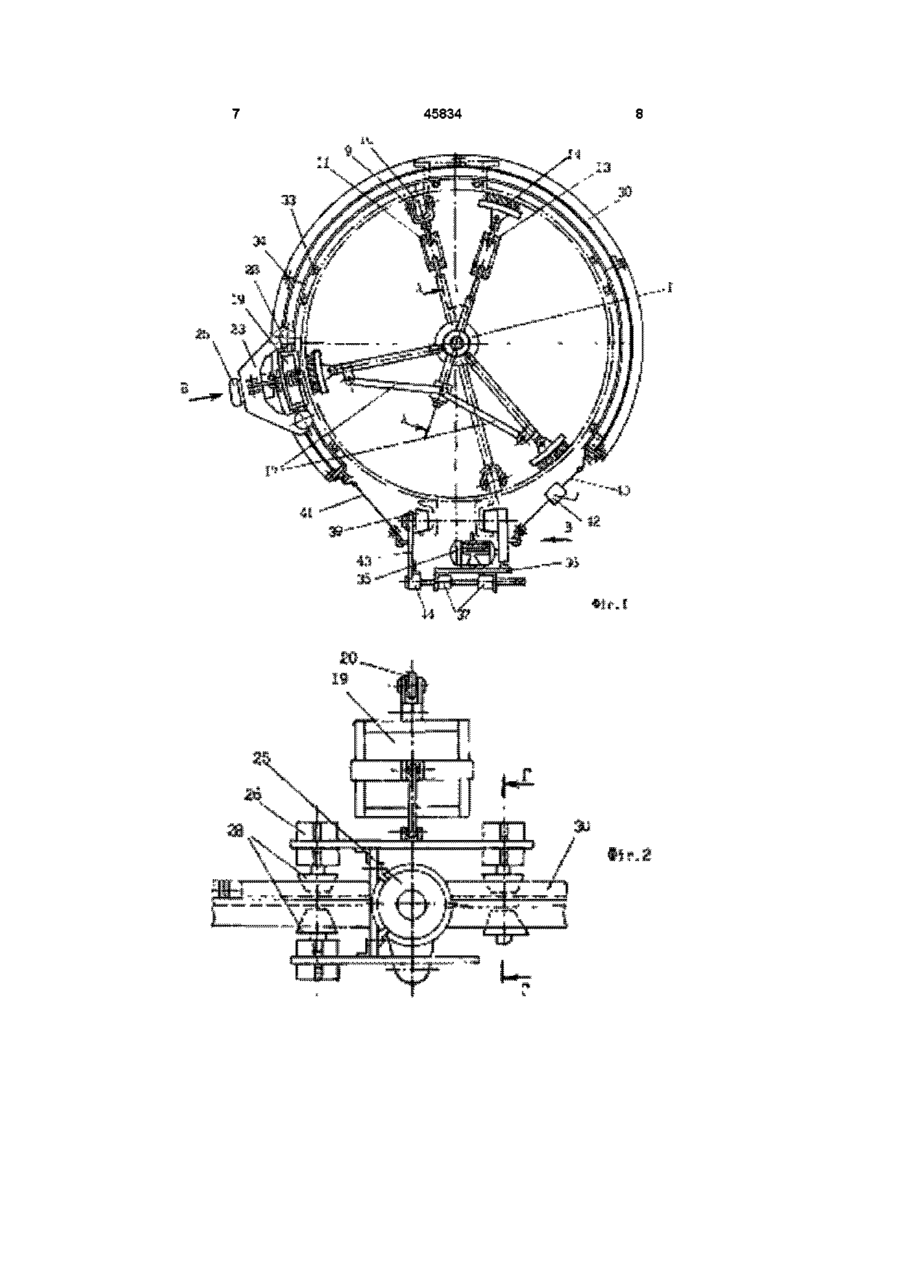

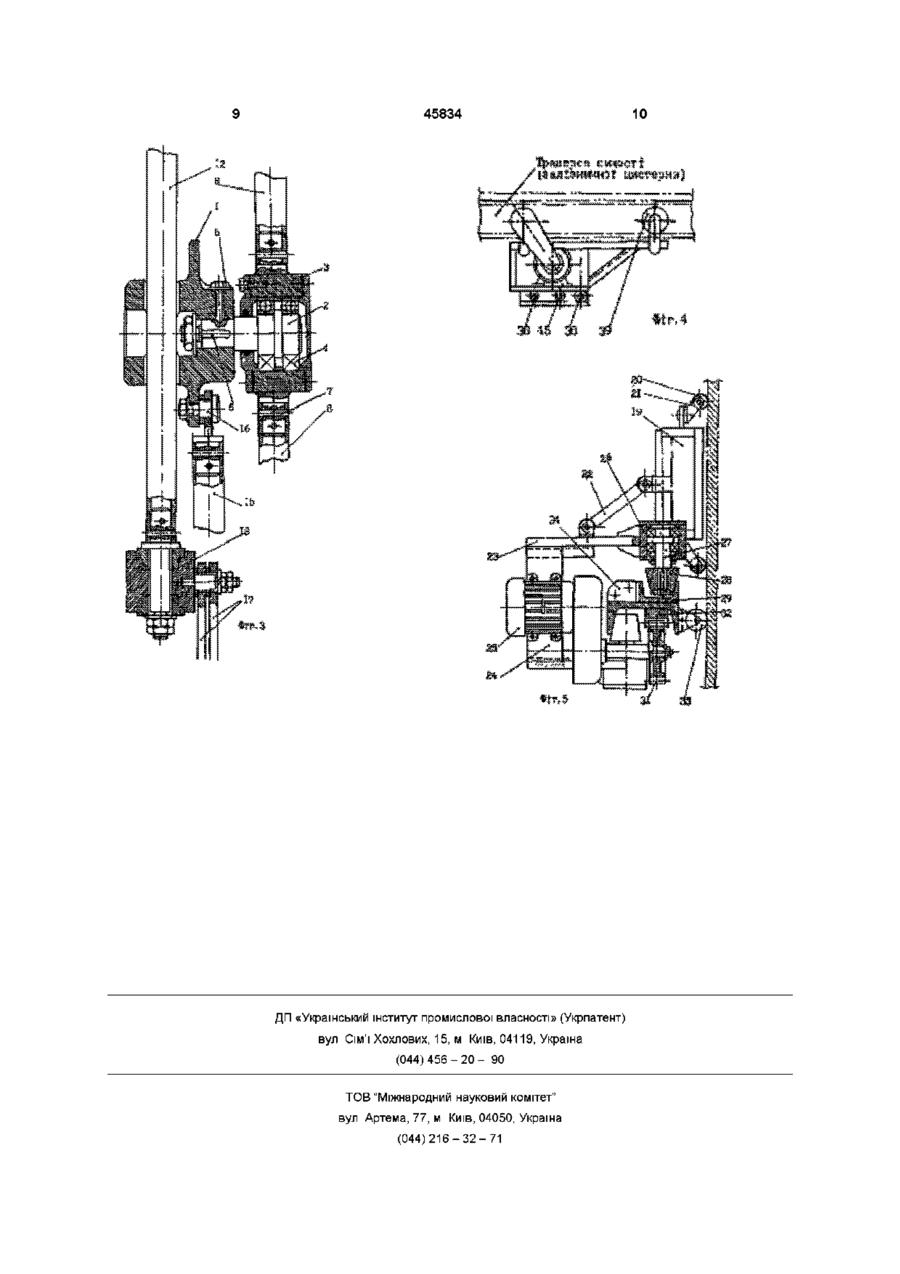

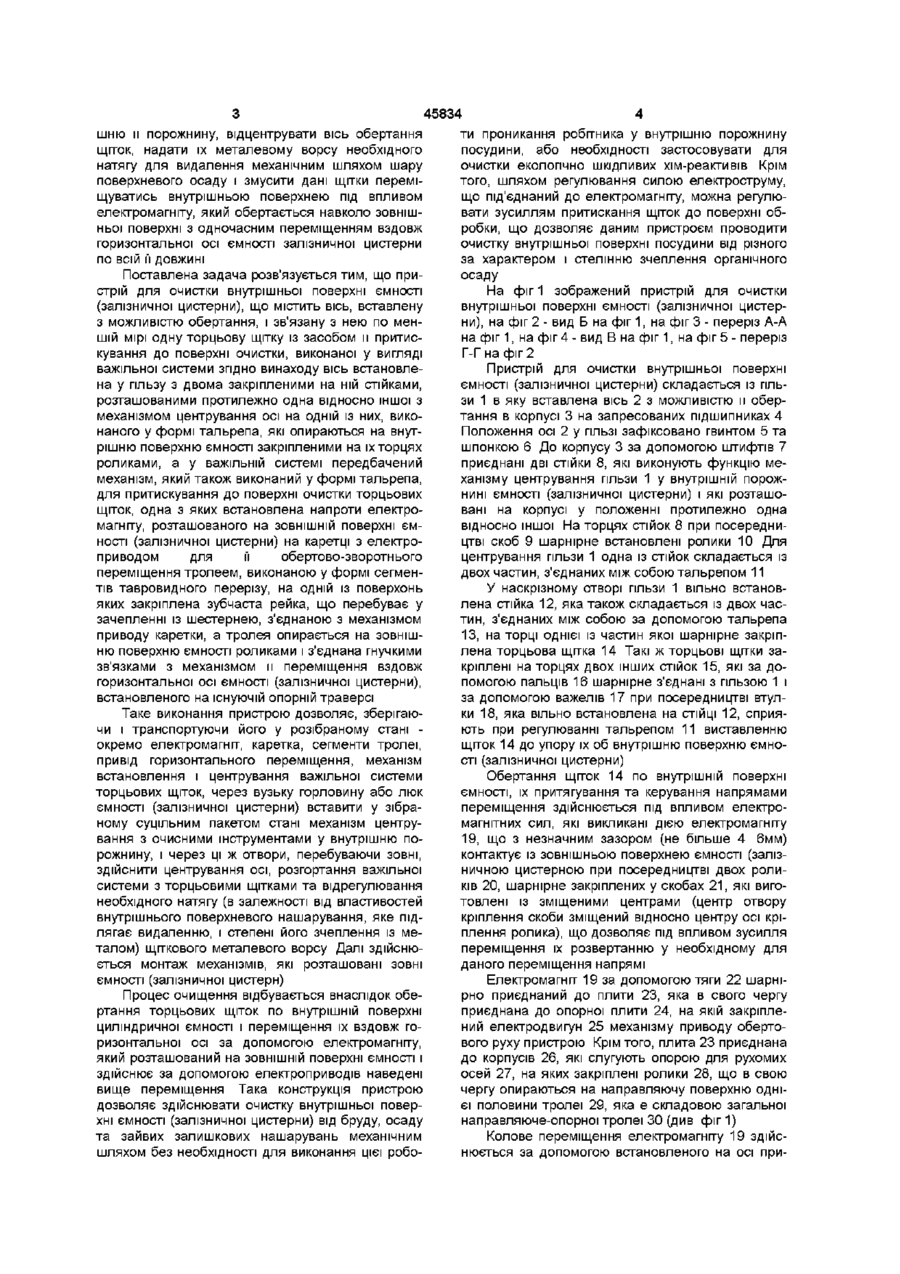

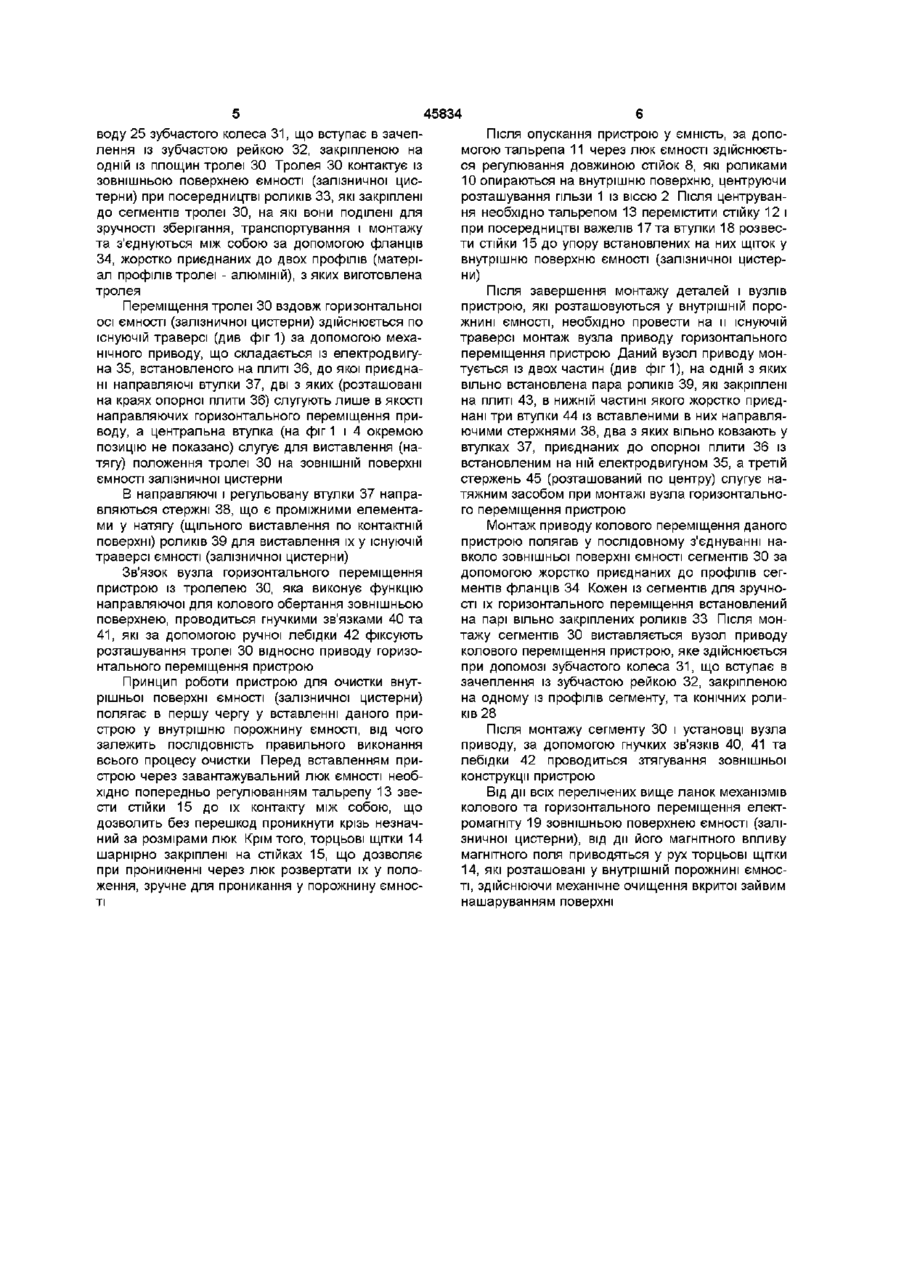

Пристрій для очистки внутрішньої поверхні ємності (залізничної цистерни), що містить вісь, встановлену з можливістю обертання, і зв'язану з нею щонайменше одну торцеву щітку із засобом її притискування до поверхні очистки, виконаного у вигляді важільної системи, який відрізняється тим, що вісь, встановлена у гільзу з двома закріпленими на ній стійками, розташованими протилежно одна відносно одної з механізмом центрування осі на одній із них, виконаного у формі талрепа, які опираються на внутрішню поверхню ємності закріпленими в їх торцях роликами, а у важільній системі передбачений механізм, який також виконаний у формі талрепа для притискування до поверхні очистки торцевих щіток, одна з яких встановлена напроти електромагніту, розташованого на ЗОВНІШНІЙ поверхні ємності (залізничної цистерни) на каретці з електроприводом для її обертово - зворотнього переміщення тролея, виконаною у формі сегментів тавровидного перерізу, на одній із поверхонь яких закріплена зубчаста рейка, що перебуває у зачеплені із шестернею, з'єднаною з механізмом приводу каретки, а тролей опирається на зовнішню поверхню ємності роликами і з'єднаний гнучкими зв'язками з механізмом його переміщення вздовж горизонтальної осі ємності (залізничної цистерни), встановленого на існуючій опорній траверсі Винахід відноситься до очищувальної техніки Питання очищення внутрішніх поверхонь значних за розмірами ємностей, резервуарів та залізничних цистерн від осадів органічного характеру, що утворились внаслідок зберігання або транспортування харчових або нафтомасляних продуктів є досить актуальним, оскільки на даний час така очистка проводиться лише із застосуванням ХІМІЧНИХ реактивів або нагрітої пари В тому чи іншому випадку такий метод очистки супроводжується викидами в оточуюче середовище шкідливих ВІДХОДІВ, що змушує додатково встановлювати дороге обладнання для їх нейтралізації та очистки Запропонований винахід дозволяє виготовити пристрій для очистки внутрішньої поверхні напівгерметичних посудин шляхом лише механічного впливу в умовах, що не вимагають спеціального додаткового устаткування В результаті очистки даним пристроєм гарантована цілковита відсутність шкідливих випаровувань, а відходи залишаються у вигляді шламу або листовидної маси Відомий пристрій для очистки внутрішньої поверхні труб, що складається із закріплених на валу із можливістю його обертання дискових щіток (Авт ев СССР, №1248681, кл В08В9/02, 1984) Однак даний пристрій призначений лише для очистки циліндричних виробів, в яких їх торцьові поверхні є відкритими, через які пристрій направляється у внутрішню порожнину і через які здійснюється керування його реверсивним переміщенням та обертанням Відомий пристрій для очистки внутрішньої поверхні ємності, вибраний в якості прототипу (Авт ев СССР, №1268216, кл В08В9/02, 1985), містить вісь, встановлену з можливістю обертання, і зв'язану з нею по меншій мірі одну торцьову щітку із засобом и притискування до поверхні очистки, виконаного у вигляді важільної системи Однак при очистці напівгерметичних ємностей даним пристроєм можлива обробка внутрішньої поверхні лише на незначній за розмірами площі площі, розташованої в зоні горловини або люка, через які пристрій направляється у ємність і через які проходить вісь, яка надає пристрою обертовий рух від механізму приводу В основу винаходу поставлена задача створення пристрою, який зовні можна направляти крізь вузьку горловину або люк ємності у внутрь СО 00 Ю 45834 ти проникання робітника у внутрішню порожнину посудини, або необхідності застосовувати для очистки екологічно шкідливих хім-реактивів Крім того, шляхом регулювання силою електроструму, що під'єднаний до електромагніту, можна регулювати зусиллям притискання щіток до поверхні обробки, що дозволяє даним пристроєм проводити очистку внутрішньої поверхні посудини від різного за характером і стелінню зчеплення органічного ПО ВСІЙ її ДОВЖИНІ осаду Поставлена задача розв'язується тим, що пристрій для очистки внутрішньої поверхні ємності На фіг 1 зображений пристрій для очистки (залізничної цистерни), що містить вісь, вставлену внутрішньої поверхні ємності (залізничної цистерз можливістю обертання, і зв'язану з нею по менни), на фіг 2 - вид Б на фіг 1, на фіг 3 - переріз А-А шій мірі одну торцьову щітку із засобом и притисна фіг 1, на фіг 4 - вид В на фіг 1, на фіг 5 - переріз кування до поверхні очистки, виконаної у вигляді Г-Гнафіг2 важільної системи згідно винаходу вісь встановлеПристрій для очистки внутрішньої поверхні на у гільзу з двома закріпленими на ній стійками, ємності (залізничної цистерни) складається із гільрозташованими протилежно одна відносно іншої з зи 1 в яку вставлена вісь 2 з можливістю и обермеханізмом центрування осі на одній із них, викотання в корпусі 3 на запресованих підшипниках 4 наного у формі тальрепа, які опираються на внутПоложення осі 2 у ГІЛЬЗІ зафіксовано гвинтом 5 та рішню поверхню ємності закріпленими на їх торцях шпонкою 6 До корпусу 3 за допомогою штифтів 7 роликами, а у важільній системі передбачений приєднані дві стійки 8, які виконують функцію мемеханізм, який також виконаний у формі тальрепа, ханізму центрування гільзи 1 у внутрішній порождля притискування до поверхні очистки торцьових нині ємності (залізничної цистерни) і які розташощіток, одна з яких встановлена напроти електровані на корпусі у положенні протилежно одна магніту, розташованого на ЗОВНІШНІЙ поверхні ємвідносно іншої На торцях стійок 8 при посередниності (залізничної цистерни) на каретці з електроцтві скоб 9 шарнірне встановлені ролики 10 Для приводом для її обертово-зворотнього центрування гільзи 1 одна із стійок складається із переміщення тролеєм, виконаною у формі сегмендвох частин, з'єднаних між собою тальрепом 11 тів тавровидного перерізу, на одній із поверхонь У наскрізному отворі гільзи 1 вільно встановяких закріплена зубчаста рейка, що перебуває у лена стійка 12, яка також складається із двох часзачепленні із шестернею, з'єднаною з механізмом тин, з'єднаних між собою за допомогою тальрепа приводу каретки, а тролея опирається на зовніш13, на торці однієї із частин якої шарнірне закріпню поверхню ємності роликами і з'єднана гнучкими лена торцьова щітка 14 Такі ж торцьові щітки зазв'язками з механізмом и переміщення вздовж кріплені на торцях двох інших стійок 15, які за догоризонтальної осі ємності (залізничної цистерни), помогою пальців 16 шарнірне з'єднані з гільзою 1 і встановленого на існуючій опорній траверсі за допомогою важелів 17 при посередництві втулки 18, яка вільно встановлена на СТІЙЦІ 12, сприяТаке виконання пристрою дозволяє, зберігаюють при регулюванні тальрепом 11 виставленню чи і транспортуючи його у розібраному стані щіток 14 до упору їх об внутрішню поверхню ємноокремо електромагніт, каретка, сегменти тролеї, сті (залізничної цистерни) привід горизонтального переміщення, механізм встановлення і центрування важільної системи Обертання щіток 14 по внутрішній поверхні торцьових щіток, через вузьку горловину або люк ємності, їх притягування та керування напрямами ємності (залізничної цистерни) вставити у зібрапереміщення здійснюється під впливом електроному суцільним пакетом стані механізм центрумагнітних сил, які викликані дією електромагніту вання з очисними інструментами у внутрішню по19, що з незначним зазором (не більше 4 6мм) рожнину, і через ці ж отвори, перебуваючи зовні, контактує із зовнішньою поверхнею ємності (залізздійснити центрування осі, розгортання важільної ничною цистерною при посередництві двох ролисистеми з торцьовими щітками та відрегулювання ків 20, шарнірне закріплених у скобах 21, які вигонеобхідного натягу (в залежності від властивостей товлені із зміщеними центрами (центр отвору внутрішнього поверхневого нашарування, яке підкріплення скоби зміщений відносно центру осі крілягає видаленню, і степені його зчеплення із меплення ролика), що дозволяє під впливом зусилля талом) щіткового металевого ворсу Далі здійснюпереміщення їх розвертанню у необхідному для ється монтаж механізмів, які розташовані зовні даного переміщення напрямі ємності (залізничної цистерн) Електромагніт 19 за допомогою тяги 22 шарніПроцес очищення відбувається внаслідок оберно приєднаний до плити 23, яка в свого чергу ртання торцьових щіток по внутрішній поверхні приєднана до опорної плити 24, на якій закріплециліндричної ємності і переміщення їх вздовж гоний електродвигун 25 механізму приводу оберторизонтальної осі за допомогою електромагніту, вого руху пристрою Крім того, плита 23 приєднана який розташований на ЗОВНІШНІЙ поверхні ємності і до корпусів 26, які слугують опорою для рухомих здійснює за допомогою електроприводів наведені осей 27, на яких закріплені ролики 28, що в свою вище переміщення Така конструкція пристрою чергу опираються на направляючу поверхню однідозволяє здійснювати очистку внутрішньої поверєї половини тролеї 29, яка є складовою загальної хні ємності (залізничної цистерни) від бруду, осаду направляюче-опорної тролеї ЗО (див фіг 1) та зайвих залишкових нашарувань механічним Колове переміщення електромагніту 19 здійсшляхом без необхідності для виконання цієї робонюється за допомогою встановленого на осі пришню и порожнину, відцентрувати вісь обертання щіток, надати їх металевому ворсу необхідного натягу для видалення механічним шляхом шару поверхневого осаду і змусити дані щітки переміщуватись внутрішньою поверхнею під впливом електромагніту, який обертається навколо зовнішньої поверхні з одночасним переміщенням вздовж горизонтальної осі ємності залізничної цистерни 45834 воду 25 зубчастого колеса 31, що вступає в зачеплення із зубчастою рейкою 32, закріпленою на одній із площин тролеї ЗО Тролея ЗО контактує із зовнішньою поверхнею ємності (залізничної цистерни) при посередництві роликів 33, які закріплені до сегментів тролеї ЗО, на які вони поділені для зручності зберігання, транспортування і монтажу та з'єднуються між собою за допомогою фланців 34, жорстко приєднаних до двох профілів (матеріал профілів тролеї - алюміній), з яких виготовлена тролея Переміщення тролеї ЗО вздовж горизонтальної осі ємності (залізничної цистерни) здійснюється по існуючій траверсі (див фіг1) за допомогою механічного приводу, що складається із електродвигуна 35, встановленого на плиті 36, до якої приєднані направляючі втулки 37, дві з яких (розташовані на краях опорної плити 36) слугують лише в якості направляючих горизонтального переміщення приводу, а центральна втулка (на фіг 1 і 4 окремою позицію не показано) слугує для виставлення (натягу) положення тролеї ЗО на ЗОВНІШНІЙ поверхні ємності залізничної цистерни В направляючі і регульовану втулки 37 направляються стержні 38, що є проміжними елементами у натягу (щільного виставлення по контактній поверхні) роликів 39 для виставлення їх у існуючій траверсі ємності (залізничної цистерни) Зв'язок вузла горизонтального переміщення пристрою із тролелею ЗО, яка виконує функцію направляючої для колового обертання зовнішньою поверхнею, проводиться гнучкими зв'язками 40 та 41, які за допомогою ручної лебідки 42 фіксують розташування тролеї ЗО відносно приводу горизонтального переміщення пристрою Принцип роботи пристрою для очистки внутрішньої поверхні ємності (залізничної цистерни) полягає в першу чергу у вставленні даного пристрою у внутрішню порожнину ємності, від чого залежить ПОСЛІДОВНІСТЬ правильного виконання всього процесу очистки Перед вставленням пристрою через завантажувальний люк ємності необхідно попередньо регулюванням тальрепу 13 звести стійки 15 до їх контакту між собою, що дозволить без перешкод проникнути крізь незначний за розмірами люк Крім того, торцьові щітки 14 шарнірно закріплені на стійках 15, що дозволяє при проникненні через люк розвертати їх у положення, зручне для проникання у порожнину ємності Після опускання пристрою у ємність, за допомогою тальрепа 11 через люк ємності здійснюється регулювання довжиною стійок 8, які роликами 10 опираються на внутрішню поверхню, центруючи розташування гільзи 1 із віссю 2 Після центрування необхідно тальрепом 13 перемістити стійку 12 і при посередництві важелів 17 та втулки 18 розвести стійки 15 до упору встановлених на них щіток у внутрішню поверхню ємності (залізничної цистерни) Після завершення монтажу деталей і вузлів пристрою, які розташовуються у внутрішній порожнині ємності, необхідно провести на и існуючій траверсі монтаж вузла приводу горизонтального переміщення пристрою Даний вузол приводу монтується із двох частин (див фіг 1), на одній з яких вільно встановлена пара роликів 39, які закріплені на плиті 43, в нижній частині якого жорстко приєднані три втулки 44 із вставленими в них направляючими стержнями 38, два з яких вільно ковзають у втулках 37, приєднаних до опорної плити 36 із встановленим на ній електродвигуном 35, а третій стержень 45 (розташований по центру) слугує натяжним засобом при монтажі вузла горизонтального переміщення пристрою Монтаж приводу колового переміщення даного пристрою полягав у послідовному з'єднуванні навколо зовнішньої поверхні ємності сегментів ЗО за допомогою жорстко приєднаних до профілів сегментів фланців 34 Кожен із сегментів для зручності їх горизонтального переміщення встановлений на парі вільно закріплених роликів 33 Після монтажу сегментів ЗО виставляється вузол приводу колового переміщення пристрою, яке здійснюється при допомозі зубчастого колеса 31, що вступає в зачеплення із зубчастою рейкою 32, закріпленою на одному із профілів сегменту, та конічних роликів 28 Після монтажу сегменту ЗО і установці вузла приводу, за допомогою гнучких зв'язків 40, 41 та лебідки 42 проводиться зтягування зовнішньої конструкції пристрою Від ДІЇ ВСІХ перелічених вище ланок механізмів колового та горизонтального переміщення електромагніту 19 зовнішньою поверхнею ємності (залізничної цистерни), від дії його магнітного впливу магнітного поля приводяться у рух торцьові щітки 14, які розташовані у внутрішній порожнині ємності, здійснюючи механічне очищення вкритої зайвим нашаруванням поверхні 45834 45834 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
