Мережне вхідне обладнання та телекомунікаційне обладнання, що містить мережне вхідне

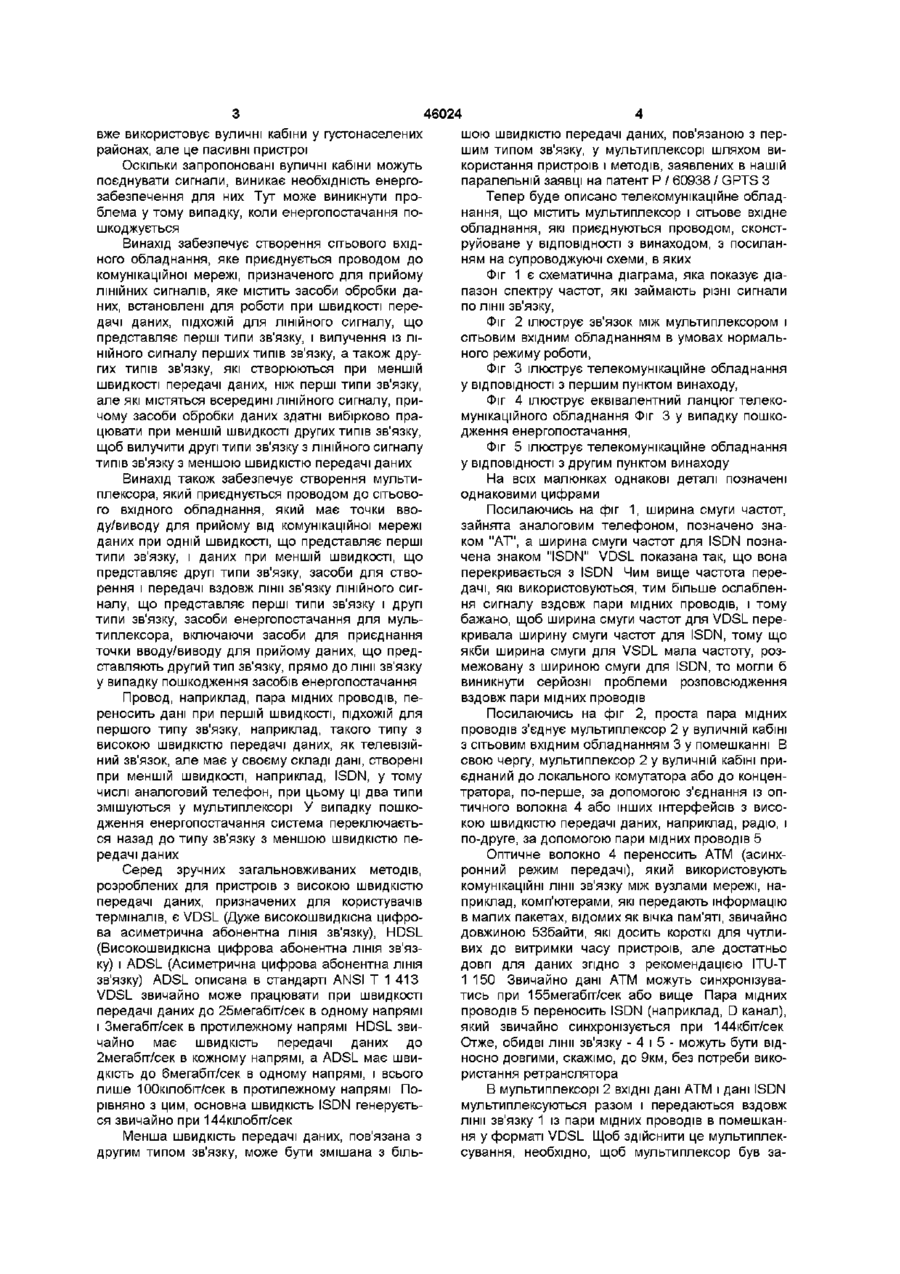

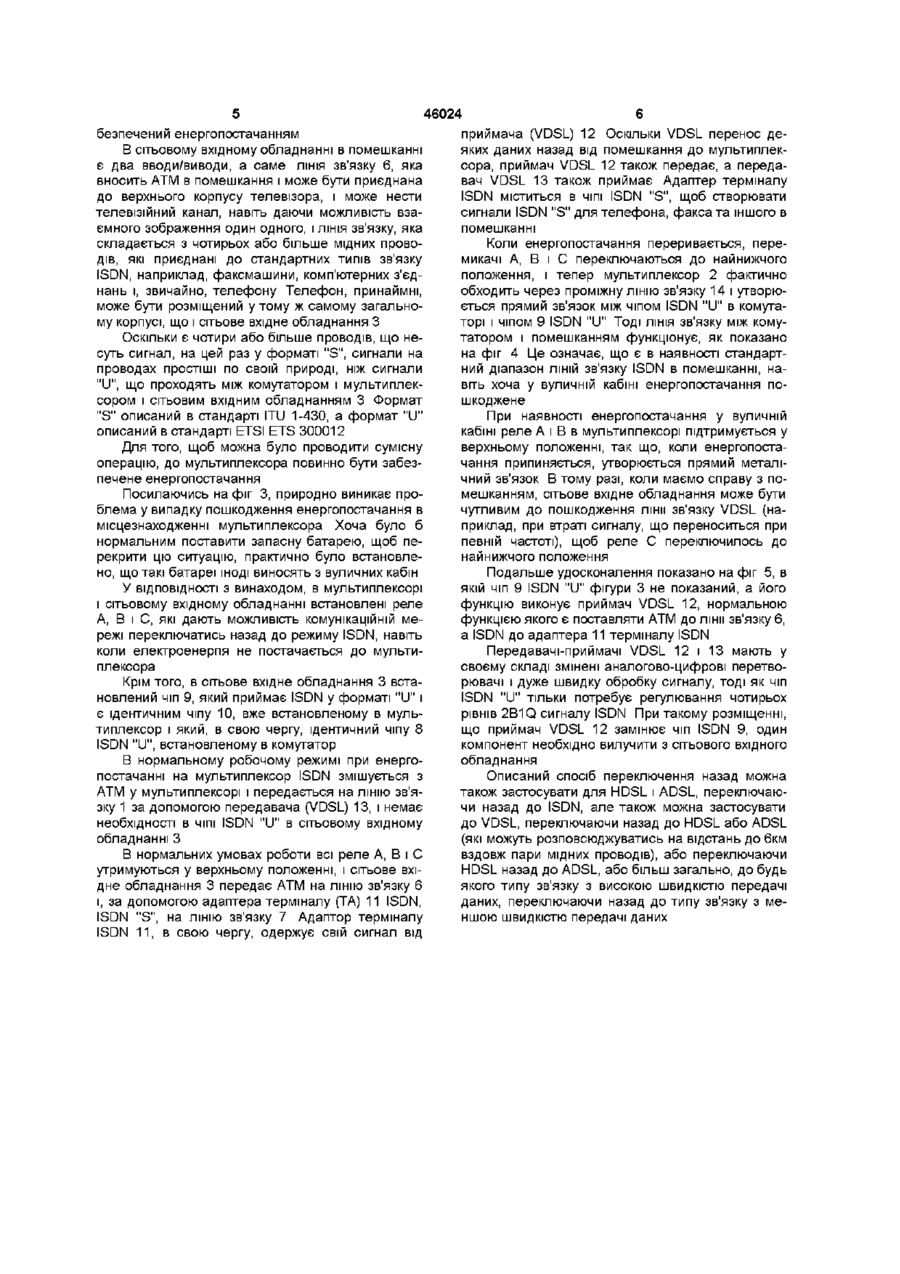

1 Мережне вхідне обладнання, яке приєднується за допомогою проводу до комунікаційної мережі, призначене для прийому ЛІНІЙНИХ сигналів, яке відрізняється тим, що воно складається із засобів для обробки даних при роботі в режимі швидкої передачі даних, придатній для ЛІНІЙНОГО сигналу, що представляє перші типи зв'язку, і вилучення ЛІНІЙНОГО сигналу перших типів зв'язку, а також другі типи зв'язку, які генеруються при нижчій швидкості передачі даних, ніж для першого типу зв'язку, але які містяться всередині ЛІНІЙНОГО сигналу, причому засоби для обробки даних можуть вибірково виконувати функції засобів для обробки даних при роботі в режимі меншої швидкості другого типу зв'язку, вилучаючи другий тип звязку з ЛІНІЙНОГО сигналу типу звязку з меншою швидкістю передачі даних 2 Телекомунікаційне обладнання, яке відрізняється тим, що містить мережне вхідне обладнання за п 1 3 Телекомунікаційне обладнання за п 2, яке відрізняється тим, що додатково містить мультиплексор, що приєднується за допомогою проводу до мережного вхідного обладнання, причому цей мультиплексор містить точку вводу/виводу для приймання від комунікаційної мережі даних при одній швидкості, що представляє перші типи зв'язку, і даних при меншій швидкості, що представляє другі типи зв'язку, засоби для створення і передачі вздовж лінії зв'язку ЛІНІЙНОГО сигналу, що представляє перший тип зв'язку і другий тип зв'язку, засоби енергопостачання для мультиплексора, включаючи засоби для приєднання точки входу для прийому даних, що представляють другий тип зв'язку, прямо до лінії зв'язку у випадку пошкодження засобів енергопостачання О 4 Телекомунікаційне обладнання за п 3, яке відрізняється тим, що мультиплексор містить принаймні одне реле, встановлене для приєднання точки входу/виходу до лінії зв'язку на випадок пошкодження засобів енергопостачання о (О Цей винахід відноситься до телекомунікаційного обладнання Розроблені системи для переносу даних при підвищених швидкостях і пропонується можливість розширити діапазон типів зв'язку, якими споживачі можуть користуватись за допомогою терміналу у своїх помешканнях Існуючі термінали можуть управляти типами зв'язку згідно з стандартами ISDN, такими, як передача факсиміле або комп'ютерний зв'язок додатково до аналогового телефону, але більша швидкість передачі даних дає можливість передавати в термінал користувача телевізійні сигнали, а також дозволяє забезпечити взаємне зображення один одного Звичайно термінал в помешканні приєднаний до локального комутатора за допомогою пари мідних проводів, але збільшена ширина смуги частот, пов'язана з підвищеною швидкістю передачі даних, перешкоджає передачі на такі відстані, як, наприклад, до 9км Тому було запропоновано створити локальні пункти, наприклад, вуличні кабіни, для зв'язку абонентів, скажімо, в радіусі 1км, і поєднувати в цьому пункті типи зв'язку, які роздільно приєднані до локального комутатора або ІНШІ мережі, наприклад, типи зв'язку ISDN, приєднані до локального комутатора за допомогою пари мідних проводів, і типи зв'язку з високою швидкістю передачі даних, приєднані за допомогою оптичних волокон Слід зазначити, що телекомунікаційна мережа 46024 вже використовує вуличні кабіни у густонаселених районах, але це пасивні пристрої Оскільки запропоновані вуличні кабіни можуть поєднувати сигнали, виникає необхідність енергозабезпечення для них Тут може виникнути проблема у тому випадку, коли енергопостачання пошкоджується Винахід забезпечує створення сітьового вхідного обладнання, яке приєднується проводом до комунікаційної мережі, призначеного для прийому ЛІНІЙНИХ сигналів, яке містить засоби обробки даних, встановлені для роботи при швидкості передачі даних, ПІДХОЖІЙ для ЛІНІЙНОГО сигналу, що представляє перші типи зв'язку, і вилучення із ЛІНІЙНОГО сигналу перших типів зв'язку, а також других типів зв'язку, які створюються при меншій швидкості передачі даних, ніж перші типи зв'язку, але які містяться всередині ЛІНІЙНОГО сигналу, причому засоби обробки даних здатні вибірково працювати при меншій швидкості других типів зв'язку, щоб вилучити другі типи зв'язку з ЛІНІЙНОГО сигналу типів зв'язку з меншою швидкістю передачі даних Винахід також забезпечує створення мультиплексора, який приєднується проводом до сітьового вхідного обладнання, який має точки вводу/виводу для прийому від комунікаційної мережі даних при одній швидкості, що представляє перші типи зв'язку, і даних при меншій швидкості, що представляє другі типи зв'язку, засоби для створення і передачі вздовж лінії зв'язку ЛІНІЙНОГО сигналу, що представляє перші типи зв'язку і другі типи зв'язку, засоби енергопостачання для мультиплексора, включаючи засоби для приєднання точки вводу/виводу для прийому даних, що представляють другий тип зв'язку, прямо до лінії зв'язку у випадку пошкодження засобів енергопостачання Провод, наприклад, пара мідних проводів, переносить дані при першій швидкості, ПІДХОЖІЙ ДЛЯ першого типу зв'язку, наприклад, такого типу з високою швидкістю передачі даних, як телевізійний зв'язок, але має у своєму складі дані, створені при меншій швидкості, наприклад, ISDN, у тому числі аналоговий телефон, при цьому ці два типи змішуються у мультиплексорі У випадку пошкодження енергопостачання система переключається назад до типу зв'язку з меншою швидкістю передачі даних Серед зручних загальновживаних методів, розроблених для пристроїв з високою швидкістю передачі даних, призначених для користувачів терміналів, є VDSL (Дуже високошвидкісна цифрова асиметрична абонентна ЛІНІЯ зв'язку), HDSL (Високошвидкісна цифрова абонентна ЛІНІЯ зв'язку) і ADSL (Асиметрична цифрова абонентна ЛІНІЯ зв'язку) ADSL описана в стандарті ANSI T 1 413 VDSL звичайно може працювати при швидкості передачі даних до 25мегабіт/сек в одному напрямі і Змегабіт/сек в протилежному напрямі HDSL звичайно має швидкість передачі даних до 2мегабіт/сек в кожному напрямі, a ADSL має швидкість до бмегабіт/сек в одному напрямі, і всього лише ЮОкілобіт/сек в протилежному напрямі Порівняно з цим, основна швидкість ISDN генерується звичайно при 144кілобіт/сек Менша швидкість передачі даних, пов'язана з другим типом зв'язку, може бути змішана з біль шою швидкістю передачі даних, повязаною з першим типом зв'язку, у мультиплексорі шляхом використання пристроїв і методів, заявлених в нашій паралельній заявці на патент Р / 60938 / GPTS З Тепер буде описано телекомунікаційне обладнання, що містить мультиплексор і сітьове вхідне обладнання, які приєднуються проводом, сконструйоване у ВІДПОВІДНОСТІ з винаходом, з посиланням на супроводжуючі схеми, в яких Фіг 1 є схематична діаграма, яка показує діапазон спектру частот, які займають різні сигнали по лінії зв'язку, Фіг 2 ілюструє зв'язок між мультиплексором і сітьовим вхідним обладнанням в умовах нормального режиму роботи, Фіг 3 ілюструє телекомунікаційне обладнання у ВІДПОВІДНОСТІ з першим пунктом винаходу, Фіг 4 ілюструє еквівалентний ланцюг телекомунікаційного обладнання Фіг 3 у випадку пошкодження енергопостачання, Фіг 5 ілюструє телекомунікаційне обладнання у ВІДПОВІДНОСТІ з другим пунктом винаходу На всіх малюнках однакові деталі позначені однаковими цифрами Посилаючись на фіг 1, ширина смуги частот, зайнята аналоговим телефоном, позначено знаком "AT", а ширина смуги частот для ISDN позначена знаком "ISDN" VDSL показана так, що вона перекривається з ISDN Чим вище частота передачі, які використовуються, тим більше ослаблення сигналу вздовж пари мідних проводів, і тому бажано, щоб ширина смуги частот для VDSL перекривала ширину смуги частот для ISDN, тому що якби ширина смуги для VSDL мала частоту, розмежовану з шириною смуги для ISDN, то могли б виникнути серйозні проблеми розповсюдження вздовж пари мідних проводів Посилаючись на фіг 2, проста пара мідних проводів з'єднує мультиплексор 2 у вуличній кабіні з сітьовим вхідним обладнанням 3 у помешканні В свою чергу, мультиплексор 2 у вуличній кабіні приєднаний до локального комутатора або до концентратора, по-перше, за допомогою з'єднання із оптичного волокна 4 або інших інтерфейсів з високою швидкістю передачі даних, наприклад, радіо, і по-друге, за допомогою пари мідних проводів 5 Оптичне волокно 4 переносить ATM (асинхронний режим передачі), який використовують комунікаційні лінії зв'язку між вузлами мережі, наприклад, комп'ютерами, які передають інформацію в малих пакетах, відомих як вічка пам'яті, звичайно довжиною 53байти, які досить короткі для чутливих до витримки часу пристроїв, але достатньо довгі для даних згідно з рекомендацією ITU-T 1 150 Звичайно дані ATM можуть синхронізуватись при 155мегабіт/сек або вище Пара мідних проводів 5 переносить ISDN (наприклад, D канал), який звичайно синхронізується при 144кбіт/сек Отже, обидві лінії зв'язку - 4 і 5 - можуть бути відносно довгими, скажімо, до 9км, без потреби використання ретранслятора В мультиплексорі 2 ВХІДНІ дані ATM і дані ISDN мультиплексуються разом і передаються вздовж лінії зв'язку 1 із пари мідних проводів в помешкання у форматі VDSL Щоб здійснити це мультиплексування, необхідно, щоб мультиплексор був за 46024 безпечений енергопостачанням приймача (VDSL) 12 Оскільки VDSL перенос деяких даних назад від помешкання до мультиплекВ сітьовому вхідному обладнанні в помешканні сора, приймач VDSL 12 також передає, а передає два вводи/виводи, а саме ЛІНІЯ зв'язку 6, яка вач VDSL 13 також приймає Адаптер терміналу вносить ATM в помешкання і може бути приєднана ISDN міститься в ЧІПІ ISDN "S", щоб створювати до верхнього корпусу телевізора, і може нести сигнали ISDN "S" для телефона, факса та іншого в телевізійний канал, навіть даючи можливість взапомешканні ємного зображення один одного, і ЛІНІЯ зв'язку, яка складається з чотирьох або більше мідних провоКоли енергопостачання переривається, передів, які приєднані до стандартних типів зв'язку микачі А, В і С переключаються до найнижчого ISDN, наприклад, факсмашини, комп'ютерних з'єдположення, і тепер мультиплексор 2 фактично нань і, звичайно, телефону Телефон, принаймні, обходить через проміжну ЛІНІЮ зв'язку 14 і утворюможе бути розміщений утому ж самому загальноється прямий зв'язок між чіпом ISDN "U" в комутаму корпусі, що і сітьове вхідне обладнання З торі і чіпом 9 ISDN "U" Тоді ЛІНІЯ зв'язку між комутатором і помешканням функціонує, як показано Оскільки Є чотири або більше проводів, що нена фіг 4 Це означає, що є в наявності стандартсуть сигнал, на цей раз у форматі "S", сигнали на ний діапазон ЛІНІЙ зв'язку ISDN в помешканні, напроводах простіші по своїй природі, ніж сигнали віть хоча у вуличній кабіні енергопостачання по"U", що проходять між комутатором і мультиплекшкоджене сором і сітьовим вхідним обладнанням 3 Формат "S" описаний в стандарті ITU 1-430, а формат "U" При наявності енергопостачання у вуличній описаний в стандарті ETSI ETS 300012 кабіні реле А і В в мультиплексорі підтримується у верхньому положенні, так що, коли енергопостаДля того, щоб можна було проводити сумісну чання припиняється, утворюється прямий металіоперацію, до мультиплексора повинно бути забезчний зв'язок В тому разі, коли маємо справу з попечене енергопостачання мешканням, сітьове вхідне обладнання може бути Посилаючись на фіг 3, природно виникає прочутливим до пошкодження лінії зв'язку VDSL (наблема у випадку пошкодження енергопостачання в приклад, при втраті сигналу, що переноситься при місцезнаходженні мультиплексора Хоча було б певній частоті), щоб реле С переключилось до нормальним поставити запасну батарею, щоб пенайнижчого положення рекрити цю ситуацію, практично було встановлено, що такі батареї ІНОДІ ВИНОСЯТЬ З вуличних кабін Подальше удосконалення показано на фіг 5, в якій чіп 9 ISDN "U" фігури 3 не показаний, а його У ВІДПОВІДНОСТІ з винаходом, в мультиплексорі функцію виконує приймач VDSL 12, нормальною і сітьовому вхідному обладнанні встановлені реле функцією якого є поставляти ATM до лінії зв'язку 6, А, В і С, які дають можливість комунікаційній меa ISDN до адаптера 11 терміналу ISDN режі переключатись назад до режиму ISDN, навіть коли електроенергія не постачається до мультиПередавачі-приймачі VDSL 12 і 13 мають у плексора своєму складі змінені аналогово-цифрові перетворювачі і дуже швидку обробку сигналу, тоді як чіп Крім того, в сітьове вхідне обладнання 3 встаISDN "U" тільки потребує регулювання чотирьох новлений чіп 9, який приймає ISDN у форматі "U" і рівнів 2B1Q сигналу ISDN При такому розміщенні, є ідентичним чіпу 10, вже встановленому в мульщо приймач VDSL 12 замінює чіп ISDN 9, один типлексор і який, в свою чергу, ідентичний чіпу 8 компонент необхідно вилучити з сітьового вхідного ISDN "U", встановленому в комутатор обладнання В нормальному робочому режимі при енергопостачанні на мультиплексор ISDN змішується з Описаний спосіб переключення назад можна ATM у мультиплексорі і передається на ЛІНІЮ зв'ятакож застосувати для HDSL і ADSL, переключаюзку 1 за допомогою передавача (VDSL) 13, і немає чи назад до ISDN, але також можна застосувати необхідності в ЧІПІ ISDN "U" в сітьовому вхідному до VDSL, переключаючи назад до HDSL або ADSL обладнанні З (які можуть розповсюджуватись на відстань до 6км вздовж пари мідних проводів), або переключаючи В нормальних умовах роботи всі реле А, В і С HDSL назад до ADSL, або більш загально, до будь утримуються у верхньому положенні, і сітьове вхіякого типу зв'язку з високою швидкістю передачі дне обладнання 3 передає ATM на ЛІНІЮ зв'язку 6 даних, переключаючи назад до типу зв'язку з меі, за допомогою адаптера терміналу (ТА) 11 ISDN, ншою швидкістю передачі даних ISDN "S", на ЛІНІЮ зв'язку 7 Адаптор терміналу ISDN 11, в свою чергу, одержує свій сигнал від 46024 ->AT частота ФІГ. 1 Місце знаходження | мультиплексора і (наприклад, вулична ! кабіна) помешкання ATM в мережі помешкання NTE мультиплексор VDSL ISDN ТА \ґ ISDH "IT чіп ISDN"S" канал в помешканні Фіг. 2 Фіг. З лінія зв'язку ATM з комутатором або Іншою мережею \ VDSL З комутатор або концентратор ISDN "U" чіп 46024 10 Фіг. 4 Місцезнаходження мультиплексора {наприклад, вулична кабіна) помешкання ATM в мережі помешкання і 2 NTE ISDN ТА VDSL мультиплексор VDSL комутатор або концентратор Лінія за язку ATM З комутатором або іншою мережею ISDN " U " ЧІП i$DN"S" ISDN "IT чіп канал в помешканні Фіг. 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
