Брелок з двостороннім зв’язком

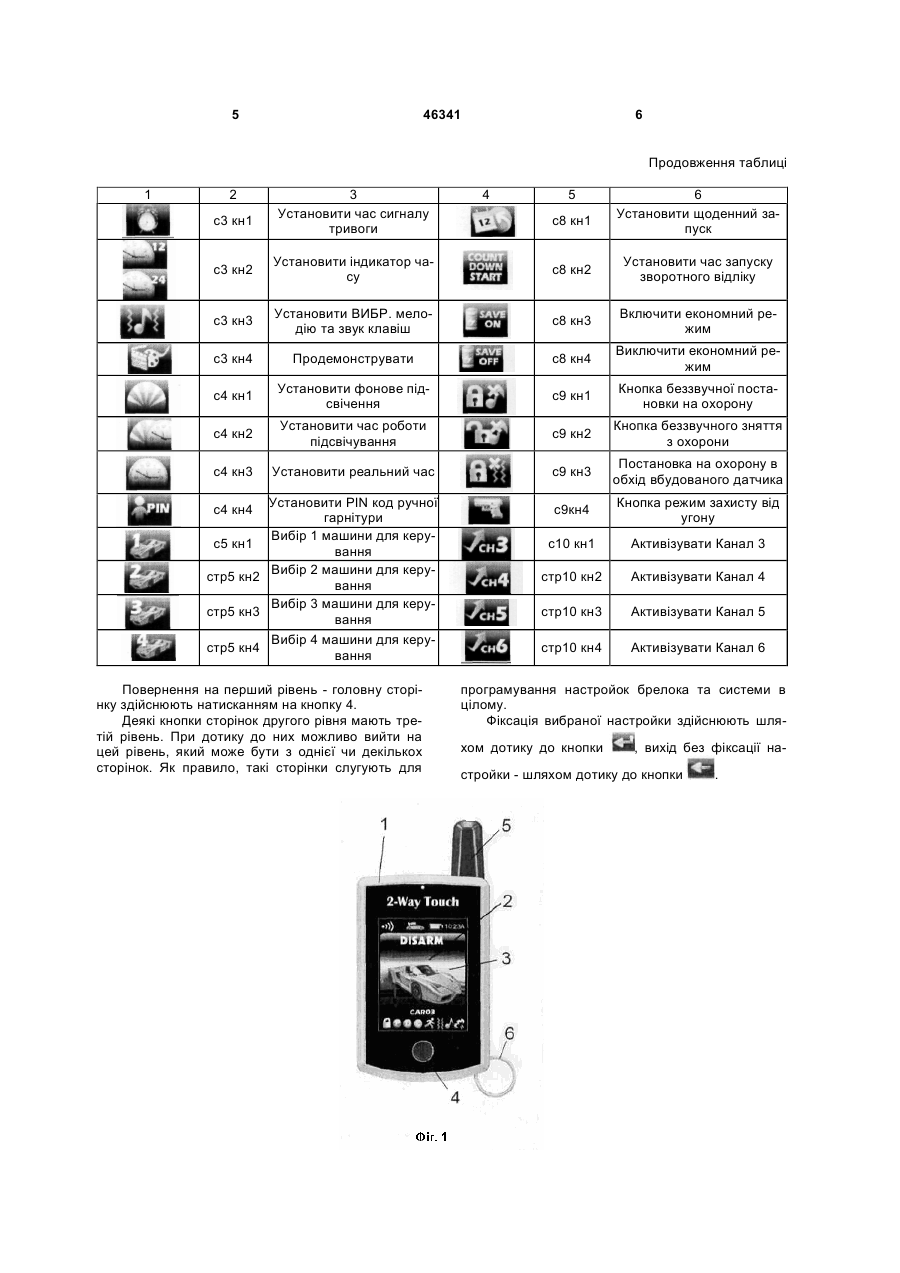

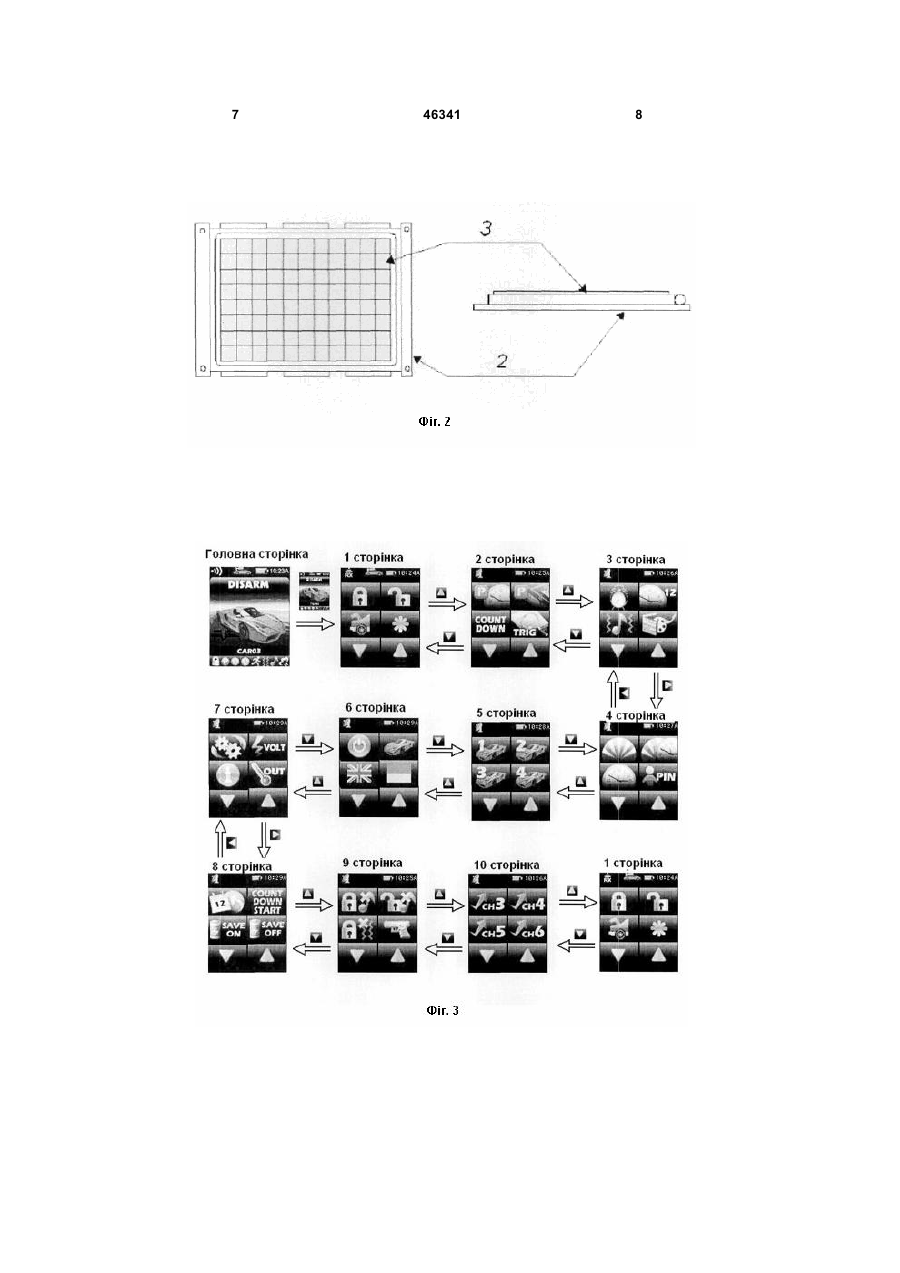

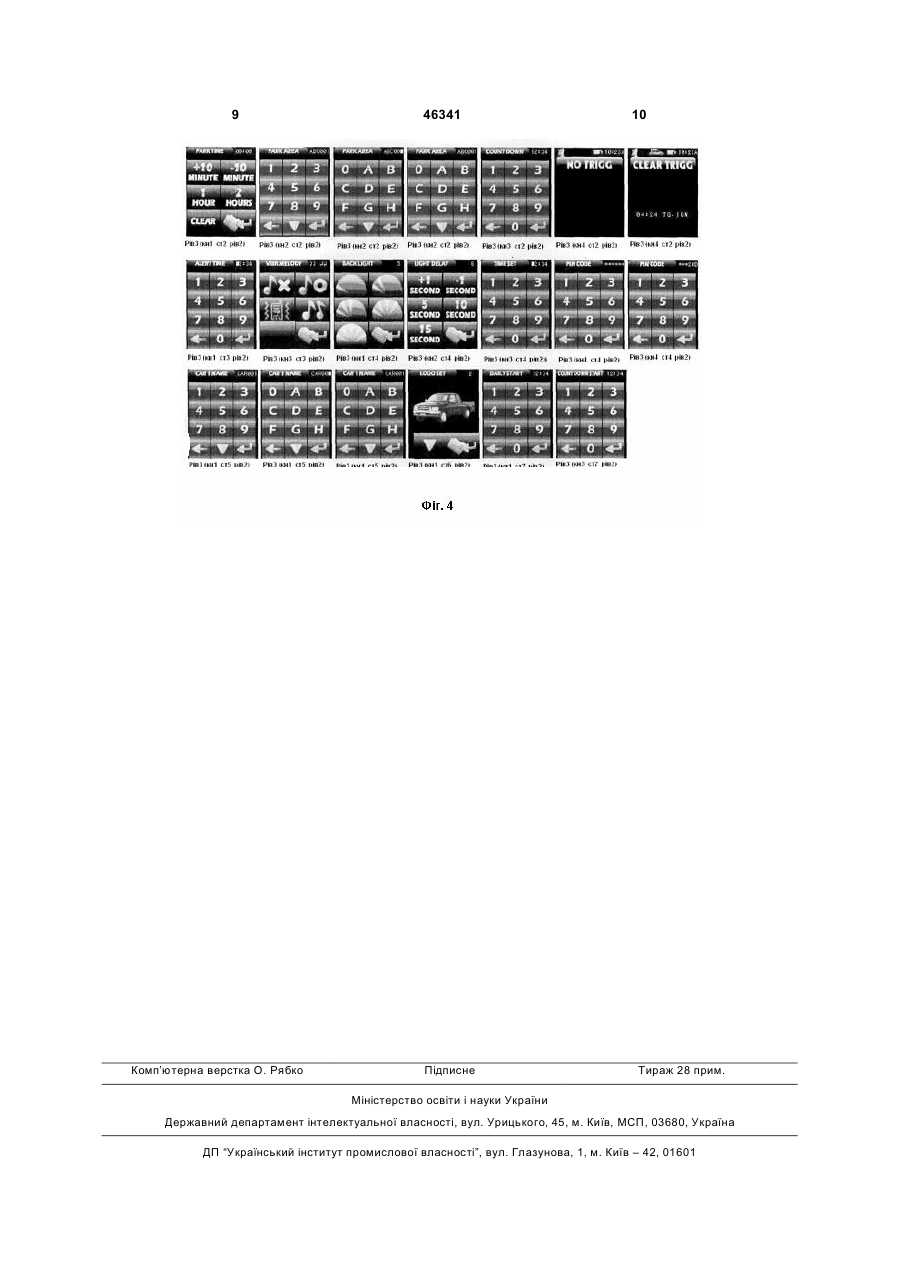

1. Брелок з двостороннім зв'язком, що містить корпус, в якому розміщено дисплей з екраном, нижче якого виконано кнопку для введення в ре 3 46341 яких нанесено тонке прозоре провідне покриття, а зовні нього - захисне покриття. Брелок має антену. В нижній частині брелока закріплено кільце для кріплення до зв'язки ключів. Сенсорний екран брелока, що заявляється, дозволяє швидко і наочно керувати системою, забезпечуючи простоту програмування системи та уникання ненавмисного керування системою. Антена слугує для зв'язку брелока з системою. Кільце, яке слугує для кріплення брелока до зв'язки ключів, сприяє униканню ненавмисного натискання на кнопки брелока. Корисна модель пояснюється рисунками. На Фіг.1 зображено брелок з двостороннім зв'язком, загальний вигляд; на Фіг.2 - дисплей з сенсорним екраном; на Фіг.3 і Фіг.6 - багаторівневу сторінкову систему вибору команд. Брелок з двостороннім зв'язком (Фіг.1, Фіг.2) містить корпус 1, в якому розміщено дисплей 2 з сенсорним екраном 3 (основа пристрою, за допомогою якого здійснюється керування системою). Сенсорний екран 3 - це скляна чи пластикова пластина. В комплекті із сенсорним екраном 3 в електронну частину брелока установлено спеціальний пристрій - контролер (не показано) для обробки інформації, що приймається від чутливих елементів, розміщених у сенсорному екрані 3, та передачі інформації в електронну частину для завдання сигналів керування. Чутливими елементами сенсорного екрана є його окремі ділянки, на поверхню яких нанесено тонке прозоре провідне покриття. Зовні провідного покриття нанесено захисне покриття. 4 Нижче дисплея 2 виконано кнопку 4 для введення в режим керування з сенсорного екрана 3. Для зв'язку брелока з системою є антена 5. Для кріплення брелока до зв'язки ключів в нижній його частині виконано кільце 6. Брелок функціонує наступним чином. При торканні до сенсорного екрану 3 здійснюється зміна у чутливому елементі, яка передається контролеру для аналізу місця торкання. Керування від сенсорного екрана З можливе лише після попереднього натискання кнопки 4 (Фіг.1), чим забезпечується захист від ненавмисного керування системою. Для керування за допомогою сенсорного екрана З розроблено багаторівневу сторінкову систему вибору команд (функцій). Сторінкова система вибору команд (Фіг.3 і Фіг.4) функціонує наступним чином. У вихідному положенні дисплей 2 брелока погашений и при доторку до нього пальцями ніяких дій не відбувається. Після натискання на кнопку 4 загоряється дисплей 2, і на сенсорному екрані 3 з'являється головна сторінка першого рівня. На головній сторінці візуально за допомогою піктограм відображено стан, в якому знаходиться охоронна система. Перехід до першої сторінки на другий рівень здійснюють шляхом торкання пальця до будь-якого місця дисплею 2. Перша сторінка, як і наступні, розділена на 6 піктограм, які виконують функції кнопок при дотику до них. Перехід від сторінки до сторінки в одну сторону або в іншу здійснюють шляхом торкання пальцем двох нижніх кнопокпіктограм . Функціональне призначення кнопок-піктограм на сторінках другого рівня визначено в Таблиці. Таблиця Функції кнопок другого рівня Кнопки 1 Кнопки 2 с1 кн1 Кнопки 5 Разъяснение 6 Постановка на охорону с6 кн3 Відключення живлення с1 к2 Зняття з охорони с6 кн2 Установити car loge на с0 с1 кн3 Активізувати канал 1 с6 кн3 Установити меню на англійській мові с1 кн4 і Разъяснение 3 Кнопки 4 Запуск та зупинка двигуна с6 кн4 Установити меню на українській мові с2 кн1 Установка часу паркування с7 кн1 Запуск двигуна с2кн2 Установка зони стоянки с7кн2 Одержати напругу акумулятора машини с2 кн3 Установка часу зворотного відліку с7 кн3 Перевірка стану с2 кн4 Скасувати сигнал запуску с7 кн4 Одержати зовнішню температуру 5 46341 6 Продовження таблиці 1 2 с3 кн1 3 Установити час сигналу тривоги 4 5 с8 кн1 6 Установити щоденний запуск с3 кн2 Установити індикатор часу с8 кн2 Установити час запуску зворотного відліку с3 кн3 Установити ВИБР. мелодію та звук клавіш с8 кн3 Включити економний режим с3 кн4 Продемонструвати с8 кн4 Виключити економний режим с4 кн1 Установити фонове підсвічення с9 кн1 Кнопка беззвучної постановки на охорону с4 кн2 Установити час роботи підсвічування с9 кн2 Кнопка беззвучного зняття з охорони с4 кн3 Установити реальний час с9 кн3 Постановка на охорону в обхід вбудованого датчика с9кн4 Кнопка режим захисту від угону с10 кн1 Активізувати Канал 3 стр10 кн2 Активізувати Канал 4 стр10 кн3 Активізувати Канал 5 стр10 кн4 Активізувати Канал 6 Установити PIN код ручної гарнітури Вибір 1 машини для керус5 кн1 вання Вибір 2 машини для керустр5 кн2 вання Вибір 3 машини для керустр5 кн3 вання Вибір 4 машини для керустр5 кн4 вання с4 кн4 Повернення на перший рівень - головну сторінку здійснюють натисканням на кнопку 4. Деякі кнопки сторінок другого рівня мають третій рівень. При дотику до них можливо вийти на цей рівень, який може бути з однієї чи декількох сторінок. Як правило, такі сторінки слугують для програмування настройок брелока та системи в цілому. Фіксація вибраної настройки здійснюють шляхом дотику до кнопки , вихід без фіксації на стройки - шляхом дотику до кнопки . 7 46341 8 9 Комп’ютерна верстка О. Рябко 46341 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
