Система для прийому і/чи передачі радіохвиль

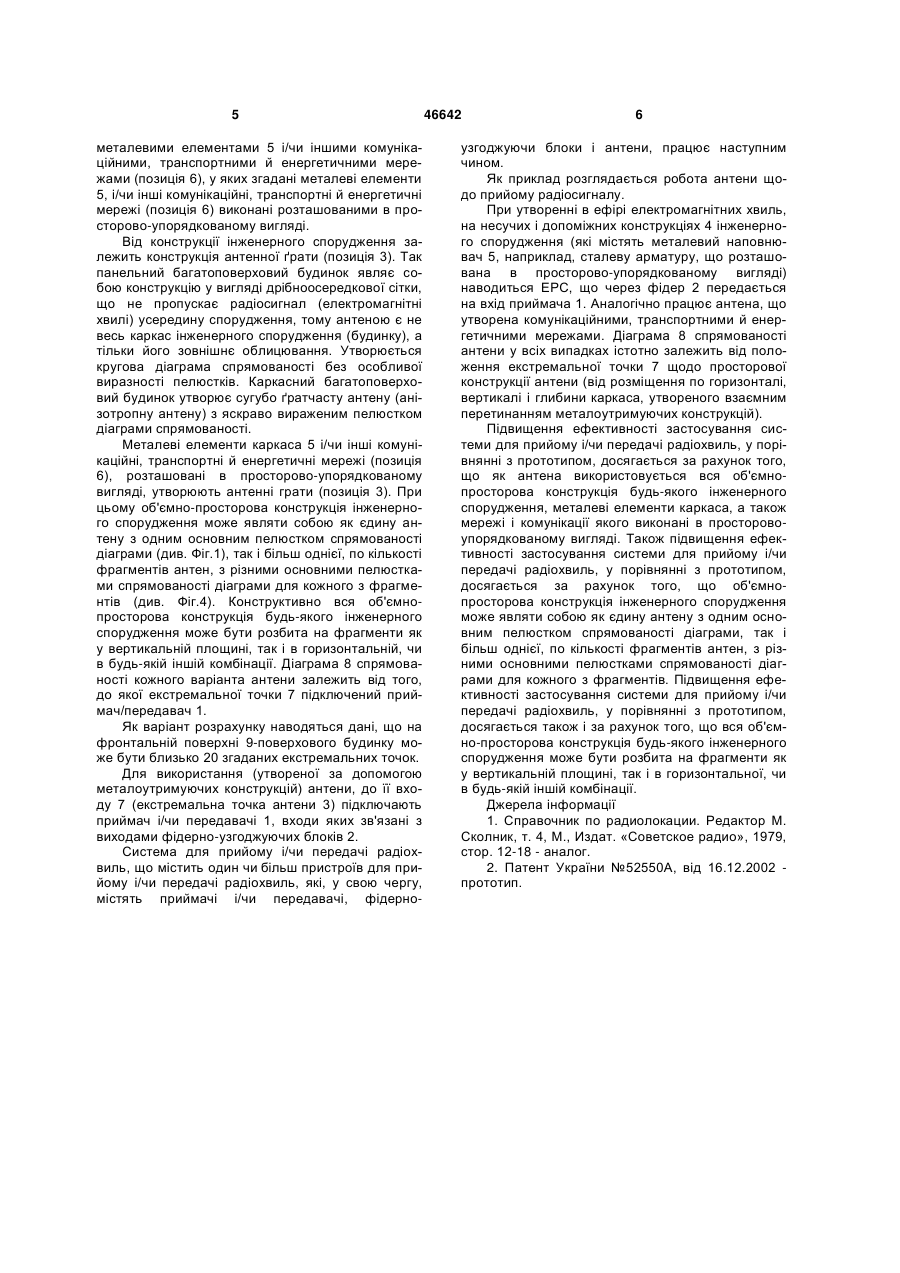

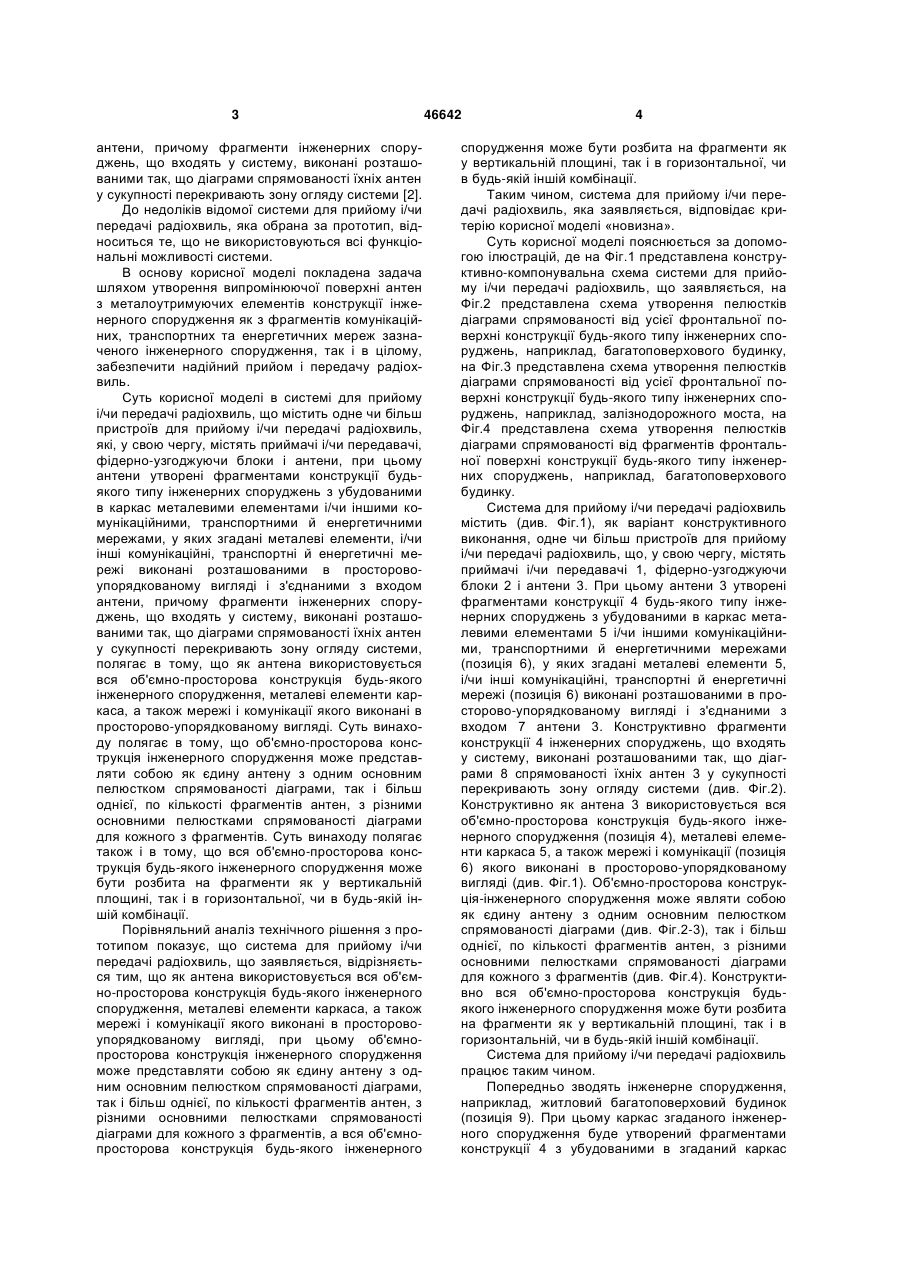

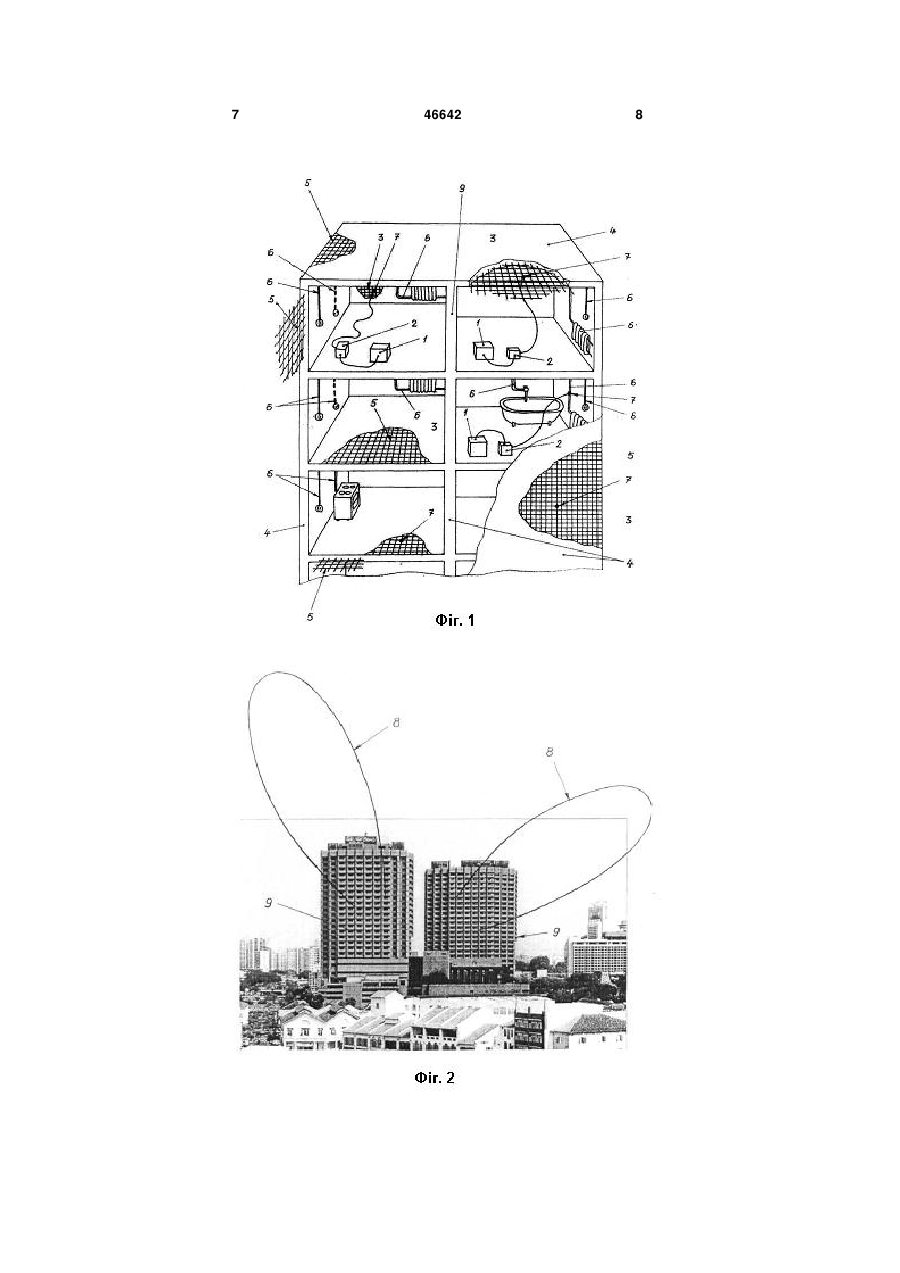

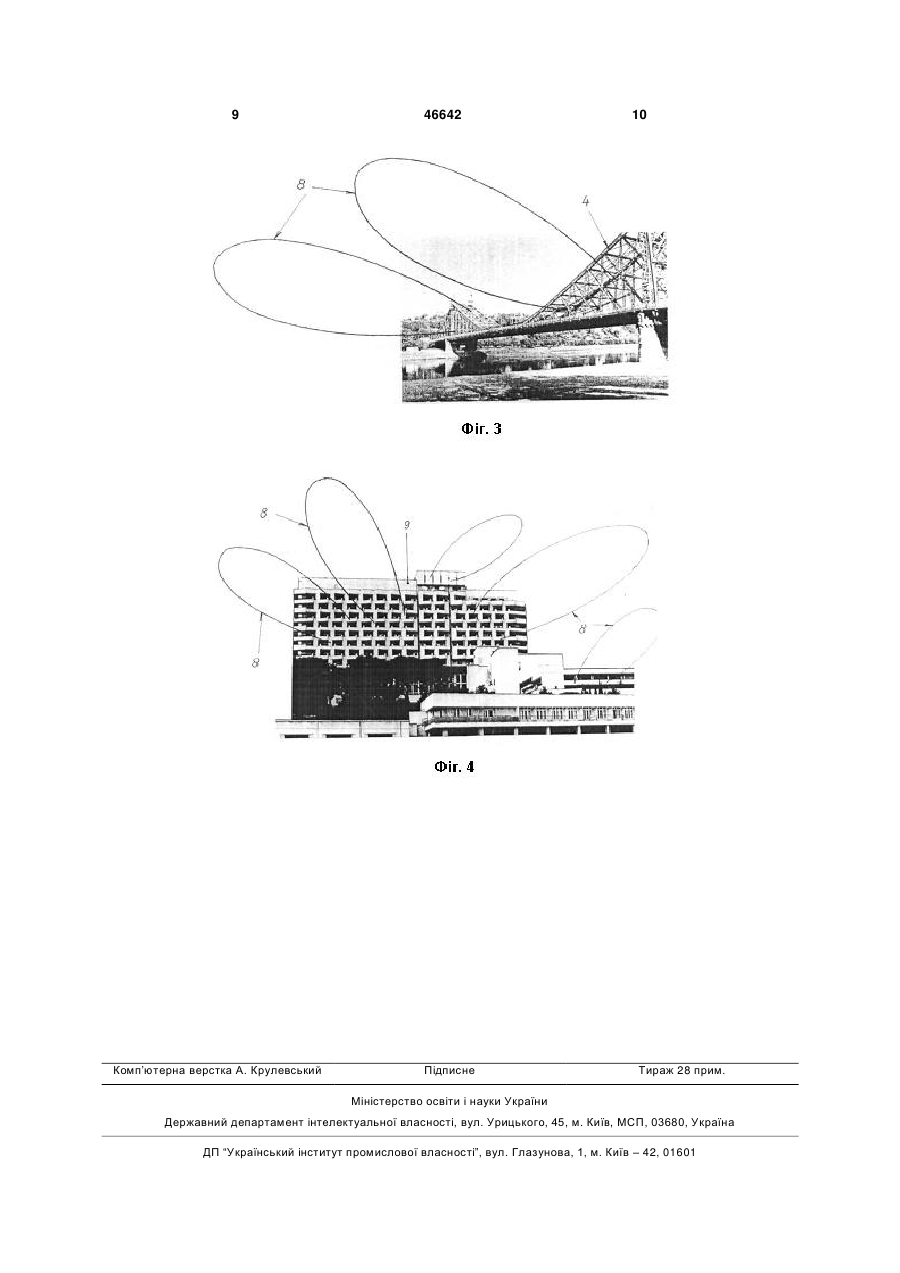

1. Система для прийому і/чи передачі радіохвиль, що містить один чи більше пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерноузгоджуючі блоки і антени, при цьому антени утворені фрагментами конструкції будь-якого типу інженерних споруджень з убудованими в каркас металевими елементами і/чи іншими комунікаційними, транспортними й енергетичними мережами, у яких згадані металеві елементи і/чи інші комунікаційні, транспортні й енергетичні ме U 2 (19) 1 3 антени, причому фрагменти інженерних споруджень, що входять у систему, виконані розташованими так, що діаграми спрямованості їхніх антен у сукупності перекривають зону огляду системи [2]. До недоліків відомої системи для прийому і/чи передачі радіохвиль, яка обрана за прототип, відноситься те, що не використовуються всі функціональні можливості системи. В основу корисної моделі покладена задача шляхом утворення випромінюючої поверхні антен з металоутримуючих елементів конструкції інженерного спорудження як з фрагментів комунікаційних, транспортних та енергетичних мереж зазначеного інженерного спорудження, так і в цілому, забезпечити надійний прийом і передачу радіохвиль. Суть корисної моделі в системі для прийому і/чи передачі радіохвиль, що містить одне чи більш пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерно-узгоджуючи блоки і антени, при цьому антени утворені фрагментами конструкції будьякого типу інженерних споруджень з убудованими в каркас металевими елементами і/чи іншими комунікаційними, транспортними й енергетичними мережами, у яких згадані металеві елементи, і/чи інші комунікаційні, транспортні й енергетичні мережі виконані розташованими в просторовоупорядкованому вигляді і з'єднаними з входом антени, причому фрагменти інженерних споруджень, що входять у систему, виконані розташованими так, що діаграми спрямованості їхніх антен у сукупності перекривають зону огляду системи, полягає в тому, що як антена використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якого виконані в просторово-упорядкованому вигляді. Суть винаходу полягає в тому, що об'ємно-просторова конструкція інженерного спорудження може представляти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів. Суть винаходу полягає також і в тому, що вся об'ємно-просторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. Порівняльний аналіз технічного рішення з прототипом показує, що система для прийому і/чи передачі радіохвиль, що заявляється, відрізняється тим, що як антена використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якого виконані в просторовоупорядкованому вигляді, при цьому об'ємнопросторова конструкція інженерного спорудження може представляти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів, а вся об'ємнопросторова конструкція будь-якого інженерного 46642 4 спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. Таким чином, система для прийому і/чи передачі радіохвиль, яка заявляється, відповідає критерію корисної моделі «новизна». Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 представлена конструктивно-компонувальна схема системи для прийому і/чи передачі радіохвиль, що заявляється, на Фіг.2 представлена схема утворення пелюстків діаграми спрямованості від усієї фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, багатоповерхового будинку, на Фіг.3 представлена схема утворення пелюстків діаграми спрямованості від усієї фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, залізнодорожного моста, на Фіг.4 представлена схема утворення пелюстків діаграми спрямованості від фрагментів фронтальної поверхні конструкції будь-якого типу інженерних споруджень, наприклад, багатоповерхового будинку. Система для прийому і/чи передачі радіохвиль містить (див. Фіг.1), як варіант конструктивного виконання, одне чи більш пристроїв для прийому і/чи передачі радіохвиль, що, у свою чергу, містять приймачі і/чи передавачі 1, фідерно-узгоджуючи блоки 2 і антени 3. При цьому антени 3 утворені фрагментами конструкції 4 будь-якого типу інженерних споруджень з убудованими в каркас металевими елементами 5 і/чи іншими комунікаційними, транспортними й енергетичними мережами (позиція 6), у яких згадані металеві елементи 5, і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6) виконані розташованими в просторово-упорядкованому вигляді і з'єднаними з входом 7 антени 3. Конструктивно фрагменти конструкції 4 інженерних споруджень, що входять у систему, виконані розташованими так, що діаграми 8 спрямованості їхніх антен 3 у сукупності перекривають зону огляду системи (див. Фіг.2). Конструктивно як антена 3 використовується вся об'ємно-просторова конструкція будь-якого інженерного спорудження (позиція 4), металеві елементи каркаса 5, а також мережі і комунікації (позиція 6) якого виконані в просторово-упорядкованому вигляді (див. Фіг.1). Об'ємно-просторова конструкція-інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми (див. Фіг.2-3), так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів (див. Фіг.4). Конструктивно вся об'ємно-просторова конструкція будьякого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальній, чи в будь-якій іншій комбінації. Система для прийому і/чи передачі радіохвиль працює таким чином. Попередньо зводять інженерне спорудження, наприклад, житловий багатоповерховий будинок (позиція 9). При цьому каркас згаданого інженерного спорудження буде утворений фрагментами конструкції 4 з убудованими в згаданий каркас 5 металевими елементами 5 і/чи іншими комунікаційними, транспортними й енергетичними мережами (позиція 6), у яких згадані металеві елементи 5, і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6) виконані розташованими в просторово-упорядкованому вигляді. Від конструкції інженерного спорудження залежить конструкція антенної ґрати (позиція 3). Так панельний багатоповерховий будинок являє собою конструкцію у вигляді дрібноосередкової сітки, що не пропускає радіосигнал (електромагнітні хвилі) усередину спорудження, тому антеною є не весь каркас інженерного спорудження (будинку), а тільки його зовнішнє облицювання. Утворюється кругова діаграма спрямованості без особливої виразності пелюстків. Каркасний багатоповерховий будинок утворює сугубо ґратчасту антену (анізотропну антену) з яскраво вираженим пелюстком діаграми спрямованості. Металеві елементи каркаса 5 і/чи інші комунікаційні, транспортні й енергетичні мережі (позиція 6), розташовані в просторово-упорядкованому вигляді, утворюють антенні грати (позиція 3). При цьому об'ємно-просторова конструкція інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми (див. Фіг.1), так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів (див. Фіг.4). Конструктивно вся об'ємнопросторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальній, чи в будь-якій іншій комбінації. Діаграма 8 спрямованості кожного варіанта антени залежить від того, до якої екстремальної точки 7 підключений приймач/передавач 1. Як варіант розрахунку наводяться дані, що на фронтальній поверхні 9-поверхового будинку може бути близько 20 згаданих екстремальних точок. Для використання (утвореної за допомогою металоутримуючих конструкцій) антени, до її входу 7 (екстремальна точка антени 3) підключають приймач і/чи передавачі 1, входи яких зв'язані з виходами фідерно-узгоджуючих блоків 2. Система для прийому і/чи передачі радіохвиль, що містить один чи більш пристроїв для прийому і/чи передачі радіохвиль, які, у свою чергу, містять приймачі і/чи передавачі, фідерно 46642 6 узгоджуючи блоки і антени, працює наступним чином. Як приклад розглядається робота антени щодо прийому радіосигналу. При утворенні в ефірі електромагнітних хвиль, на несучих і допоміжних конструкціях 4 інженерного спорудження (які містять металевий наповнювач 5, наприклад, сталеву арматуру, що розташована в просторово-упорядкованому вигляді) наводиться ЕРС, що через фідер 2 передається на вхід приймача 1. Аналогічно працює антена, що утворена комунікаційними, транспортними й енергетичними мережами. Діаграма 8 спрямованості антени у всіх випадках істотно залежить від положення екстремальної точки 7 щодо просторової конструкції антени (від розміщення по горизонталі, вертикалі і глибини каркаса, утвореного взаємним перетинанням металоутримуючих конструкцій). Підвищення ефективності застосування системи для прийому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається за рахунок того, що як антена використовується вся об'ємнопросторова конструкція будь-якого інженерного спорудження, металеві елементи каркаса, а також мережі і комунікації якого виконані в просторовоупорядкованому вигляді. Також підвищення ефективності застосування системи для прийому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається за рахунок того, що об'ємнопросторова конструкція інженерного спорудження може являти собою як єдину антену з одним основним пелюстком спрямованості діаграми, так і більш однієї, по кількості фрагментів антен, з різними основними пелюстками спрямованості діаграми для кожного з фрагментів. Підвищення ефективності застосування системи для прийому і/чи передачі радіохвиль, у порівнянні з прототипом, досягається також і за рахунок того, що вся об'ємно-просторова конструкція будь-якого інженерного спорудження може бути розбита на фрагменти як у вертикальній площині, так і в горизонтальної, чи в будь-якій іншій комбінації. Джерела інформації 1. Справочник по радиолокации. Редактор М. Сколник, т. 4, М., Издат. «Советское радио», 1979, стор. 12-18 - аналог. 2. Патент України №52550А, від 16.12.2002 прототип. 7 46642 8 9 Комп’ютерна верстка А. Крулевський 46642 Підписне 10 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
