Дозатор

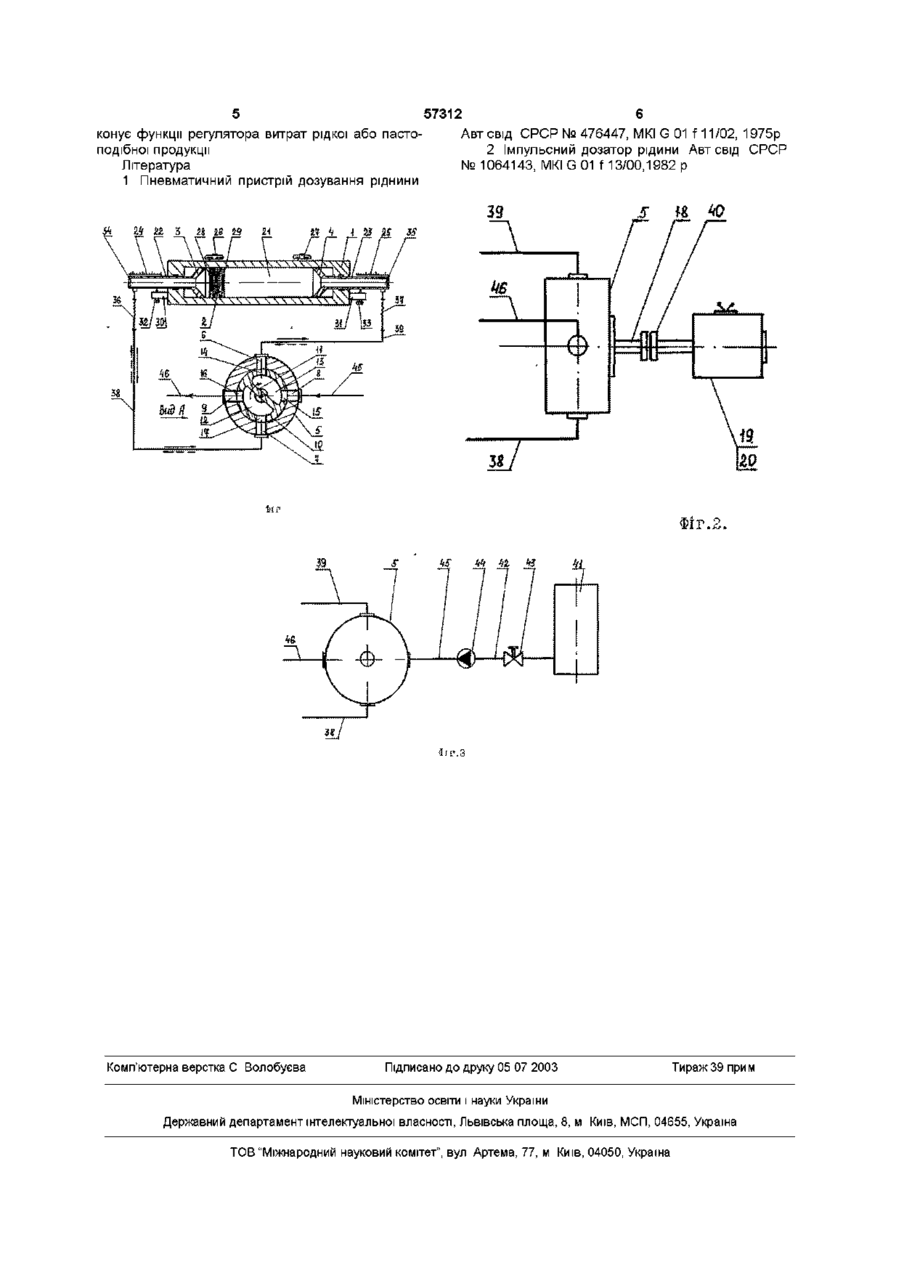

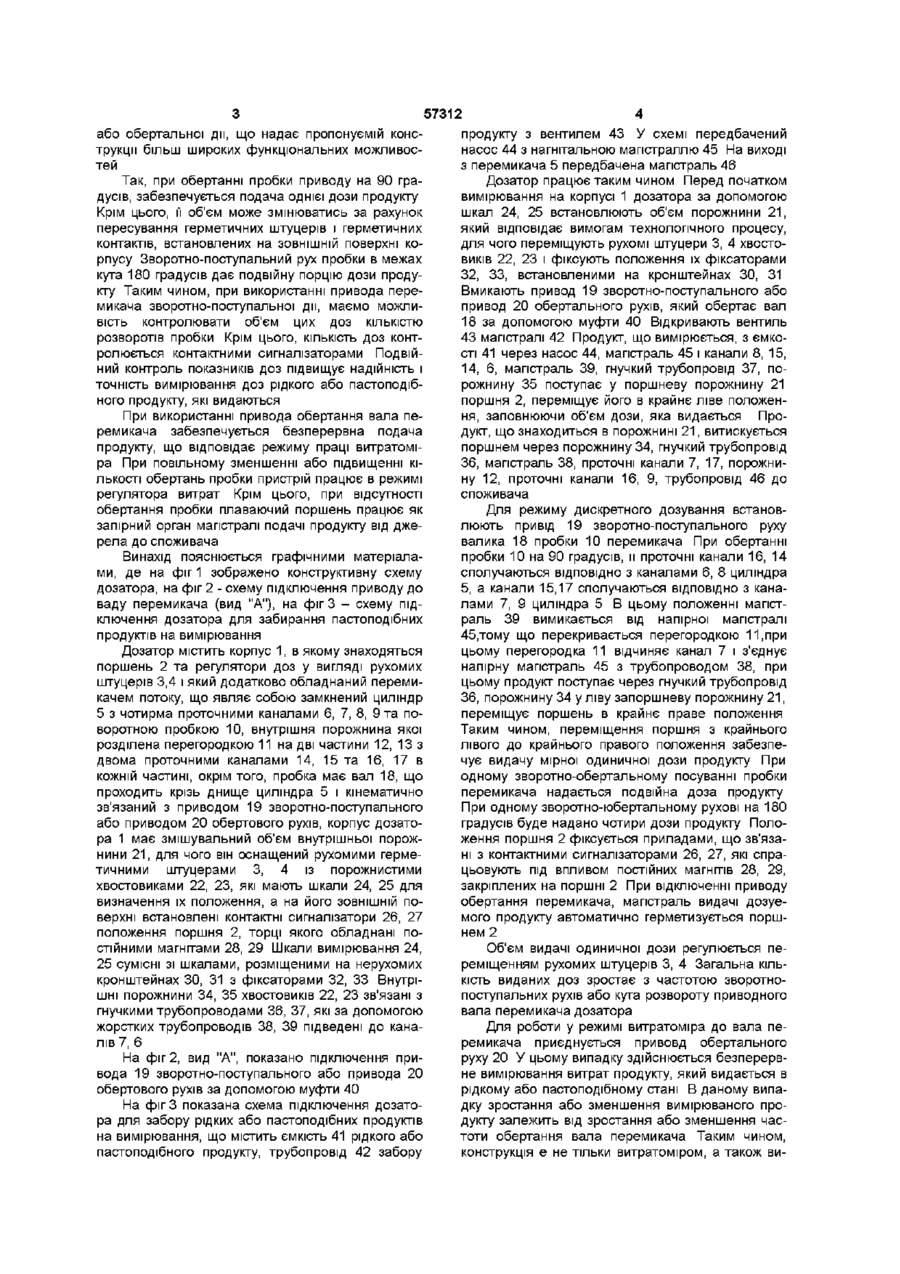

Дозатор, що містить корпус, плаваючий поршень та регулятор доз, який відрізняється тим, що додатково обладнаний перемикачем потоку, який являє собою замкнений циліндр з чотирма проточними каналами та поворотною пробкою, внутрішня порожнина якої розділена герметичною перегородкою на дві частини з двома проточними каналами в кожній частині, окрім того, пробка має вал, що проходить через днище циліндра і кінематично зв'язаний з приводами зворотнопоступального або обертового руху, корпус дозатора має змінюваний об'єм внутрішньої порожнини, для чого регулятор доз виконаний у вигляді рухомих герметичних штуцерів із шкалами вимірювання, а на його ЗОВНІШНІЙ поверхні встановлені контактні сигналізатори положення поршня, торці якого обладнані постійними магнітами Винахід належить до вимірювальної техніки і може бути використаний для дозування рідини та пастоподібних продуктів Відомий пневматичний пристрій для дозування рідини [1], який містить дозуючу порожнину, запірний клапан, з'єднаний за допомогою штока з мембраною, патрубок зливу з ковзними контактами, колектор, лічильник імпульсів і перемикач подачі повітря Крім цього, пристрій має зворотний клапан і регулювальні дросельні отвори Вадами пристрою є низька точність внаслідок похибок регулювання дросельного отвору, можливість псування продукту через застосування стиснутого повітря, який викликає газонасичування та окислювальні процеси, обмежені технологічні можливості в разі дозування пастоподібних продуктів Найбільш близьким до пропоцуемого є імпульсний дозатор рідини [2], виконаний у вигляді циліндра з плаваючими поршнями в порожнинах для відведення рідини Пристрій має також регулятор доз та реверсивний насос Однак такий пристрій теж має суттєві недоліки, а саме низьку продуктивність через неефективне використання робочого об'єму цилиндра, недостатню точність внаслідок складності налагоджування регулятора доз в кожній дозуючій порожнини В основу винаходу поставлена задача удосконалення дозатора, в якому наявність нових та особливості виконання вже існуючих елементів забезпечує підвищення продуктивності і точності дозування, а також розширення функціональних можливостей процесу вимірювання і регулювання подачі рідкої і пастоподібної продукції Означена задача вирішується тим, що дозатор, який містить корпус, плаваючий поршень та регулятор доз, згідно з винаходом, додатково обладнаний перемикачем потоку, який являє собою замкнений циліндр з чотирма проточними каналами та поворотною пробкою, внутрішня порожнина якої розділена герметичною перегородкою на дві частини з двома проточними каналами в кожній частині, окрім того, пробка має вал, який проходить крізь днище циліндра і кінематично зв'язаний з приводами зворотно-поступального або обертового руху, корпус дозатора має змінюваний об'єм внутрішньої порожнини, для чого регулятор доз виконаний у вигляді рухомих герметичних штуцерів із шкалами вимірювання, а на його ЗОВНІШНІЙ поверхні встановлені контактні сигналізатори положення поршня На відміну від прототипу, в запропонованому технічному рішенні плаваючий поршень керується перемикачем потоку, обладнаним індивідуальним приводом, який може бути зворотно-поступальної со Ю 57312 або обертальної дм, що надає пропонуємій конструкції більш широких функціональних можливостей Так, при обертанні пробки приводу на 90 градусів, забезпечується подача однієї дози продукту Крім цього, її об'єм може змінюватись за рахунок пересування герметичних штуцерів і герметичних контактів, встановлених на ЗОВНІШНІЙ поверхні корпусу Зворотно-поступальний рух пробки в межах кута 180 градусів дає подвійну порцію дози продукту Таким чином, при використанні привода перемикача зворотно-поступальної дії, маємо можливість контролювати об'єм цих доз КІЛЬКІСТЮ розворотів пробки Крім цього, КІЛЬКІСТЬ доз контролюється контактними сигналізаторами Подвійний контроль показників доз підвищує надійність і точність вимірювання доз рідкого або пастоподібного продукту, які видаються При використанні привода обертання вала перемикача забезпечується безперервна подача продукту, що відповідає режиму праці витратоміра При повільному зменшенні або підвищенні КІЛЬКОСТІ обертань пробки пристрій працює в режимі регулятора витрат Крім цього, при відсутності обертання пробки плаваючий поршень працює як запірний орган магістралі подачі продукту від джерела до споживача Винахід пояснюється графічними матеріалами, де на фіг 1 зображено конструктивну схему дозатора, на фіг 2 - схему підключення приводу до ваду перемикача (вид "А"), на фіг 3 - схему підключення дозатора для забирання пастоподібних продуктів на вимірювання Дозатор містить корпус 1, в якому знаходяться поршень 2 та регулятори доз у вигляді рухомих штуцерів 3,4 і який додатково обладнаний перемикачем потоку, що являє собою замкнений циліндр 5 з чотирма проточними каналами 6, 7, 8, 9 та поворотною пробкою 10, внутрішня порожнина якої розділена перегородкою 11 на дві частини 12, 13 з двома проточними каналами 14, 15 та 16, 17 в кожній частині, окрім того, пробка має вал 18, що проходить крізь днище циліндра 5 і кінематично зв'язаний з приводом 19 зворотно-поступального або приводом 20 обертового рухів, корпус дозатора 1 має змішувальний об'єм внутрішньої порожнини 21, для чого він оснащений рухомими герметичними штуцерами 3, 4 із порожнистими хвостовиками 22, 23, які мають шкали 24, 25 для визначення їх положення, а на його ЗОВНІШНІЙ поверхні встановлені контактні сигналізатори 26, 27 положення поршня 2, торці якого обладнані постійними магнітами 28, 29 Шкали вимірювання 24, 25 сумісні зі шкалами, розміщеними на нерухомих кронштейнах ЗО, 31 з фіксаторами 32, 33 Внутрішні порожнини 34, 35 хвостовиків 22, 23 зв'язані з гнучкими трубопроводами 36, 37, які за допомогою жорстких трубопроводів 38, 39 підведені до каналів 7, 6 На фіг 2, вид "А", показано підключення привода 19 зворотно-поступального або привода 20 обертового рухів за допомогою муфти 40 На фіг 3 показана схема підключення дозатора для забору рідких або пастоподібних продуктів на вимірювання, що містить ємкість 41 рідкого або пастоподібного продукту, трубопровід 42 забору продукту з вентилем 43 У схемі передбачений насос 44 з нагнітальною магістраллю 45 На виході з перемикача 5 передбачена магістраль 46 Дозатор працює таким чином Перед початком вимірювання на корпусі 1 дозатора за допомогою шкал 24, 25 встановлюють об'єм порожнини 21, який відповідає вимогам технологічного процесу, для чого переміщують рухомі штуцери 3, 4 хвостовиків 22, 23 і фіксують положення їх фіксаторами 32, 33, встановленими на кронштейнах ЗО, 31 Вмикають привод 19 зворотно-поступального або привод 20 обертального рухів, який обертає вал 18 за допомогою муфти 40 Відкривають вентиль 43 магістралі 42 Продукт, що вимірюється, з ємкості 41 через насос 44, магістраль 45 і канали 8, 15, 14, 6, магістраль 39, гнучкий трубопровід 37, порожнину 35 поступає у поршневу порожнину 21 поршня 2, переміщує його в крайнє ліве положення, заповнюючи об'єм дози, яка видається Продукт, що знаходиться в порожнині 21, витискується поршнем через порожнину 34, гнучкий трубопровід 36, магістраль 38, проточні канали 7, 17, порожнину 12, проточні канали 16, 9, трубопровід 46 до споживача Для режиму дискретного дозування встановлюють привід 19 зворотно-поступального руху валика 18 пробки 10 перемикача При обертанні пробки 10 на 90 градусів, и проточні канали 16, 14 сполучаються ВІДПОВІДНО З каналами 6, 8 циліндра 5, а канали 15,17 сполучаються ВІДПОВІДНО З каналами 7, 9 циліндра 5 В цьому положенні магістраль 39 вимикається від напірної магістралі 45,тому що перекривається перегородкою 11,при цьому перегородка 11 відчиняє канал 7 і з'єднує напірну магістраль 45 з трубопроводом 38, при цьому продукт поступає через гнучкий трубопровід 36, порожнину 34 у ліву запоршневу порожнину 21, переміщує поршень в крайнє праве положення Таким чином, переміщення поршня з крайнього лівого до крайнього правого положення забезпечує видачу мірної одиничної дози продукту При одному зворотно-обертальному посуванні пробки перемикача надається подвійна доза продукту При одному зворотно-юбертальному рухові на 180 градусів буде надано чотири дози продукту Положення поршня 2 фіксується приладами, що зв'язані з контактними сигналізаторами 26, 27, які спрацьовують під впливом постійних магнітів 28, 29, закріплених на поршні 2 При відключенні приводу обертання перемикача, магістраль видачі дозуемого продукту автоматично герметизується поршнем 2 Об'єм видачі одиничної дози регулюється переміщенням рухомих штуцерів 3, 4 Загальна КІЛЬКІСТЬ виданих доз зростає з частотою зворотнопоступальних рухів або кута розвороту приводного вала перемикача дозатора Для роботи у режимі витратоміра до вала перемикача приєднується привовд обертального руху 20 У цьому випадку здійснюється безперервне вимірювання витрат продукту, який видається в рідкому або пастоподібному стані В даному випадку зростання або зменшення вимірюваного продукту залежить від зростання або зменшення частоти обертання вала перемикача Таким чином, конструкція є не тільки витратоміром, а також ви 57312 конує функції регулятора витрат рідкої або пастоподібної продукції Література 1 Пневматичний пристрій дозування ріднини Автсвід СРСР№ 476447, МКІ G 01 f 11/02, 1975р 2 Імпульсний дозатор рідини Автсвід СРСР № 1064143, МКІ G 01 f 13/00,1982 р 39 ФІГ.і Комп'ютерна верстка С Волобуєва Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
