Запірно-пломбувальний пристрій

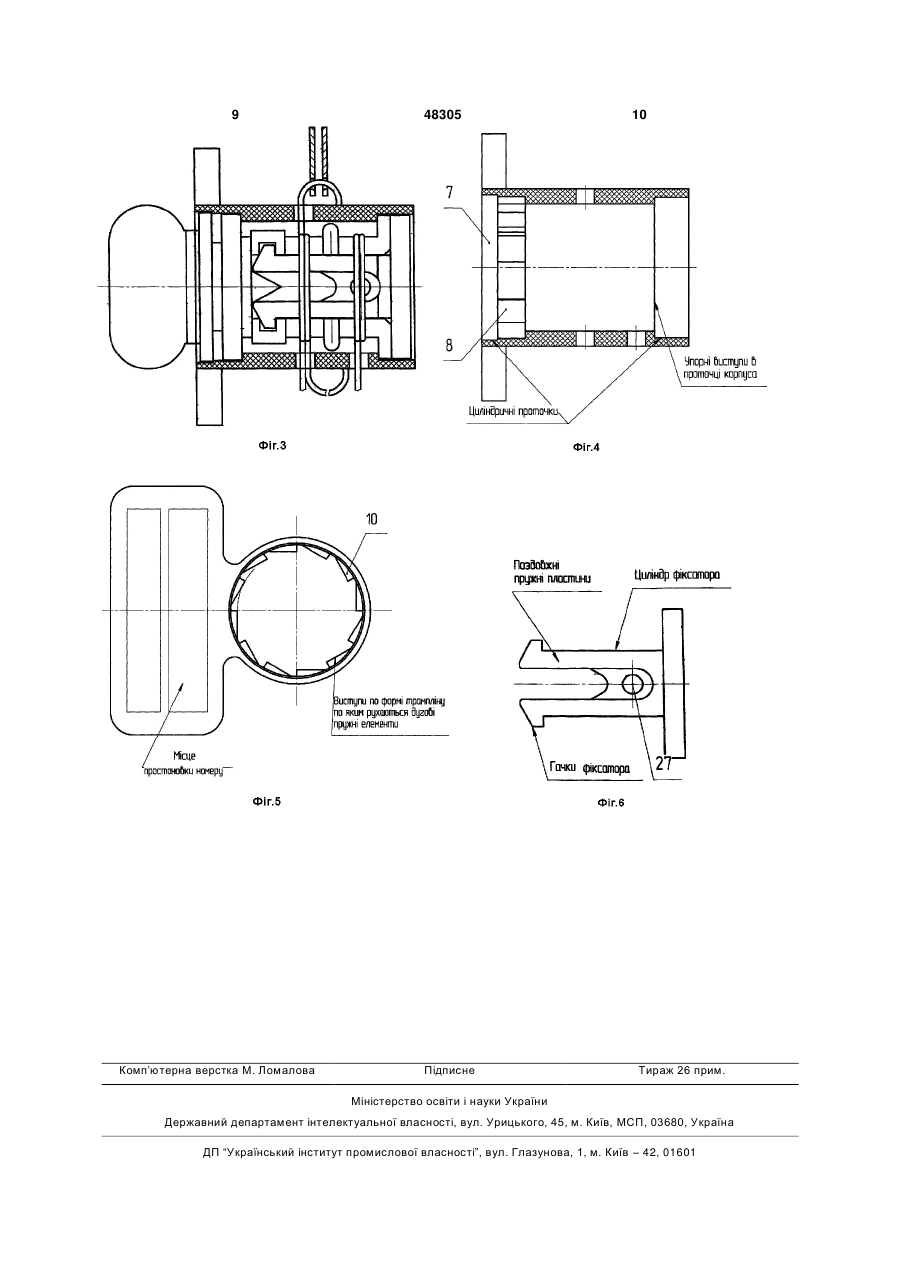

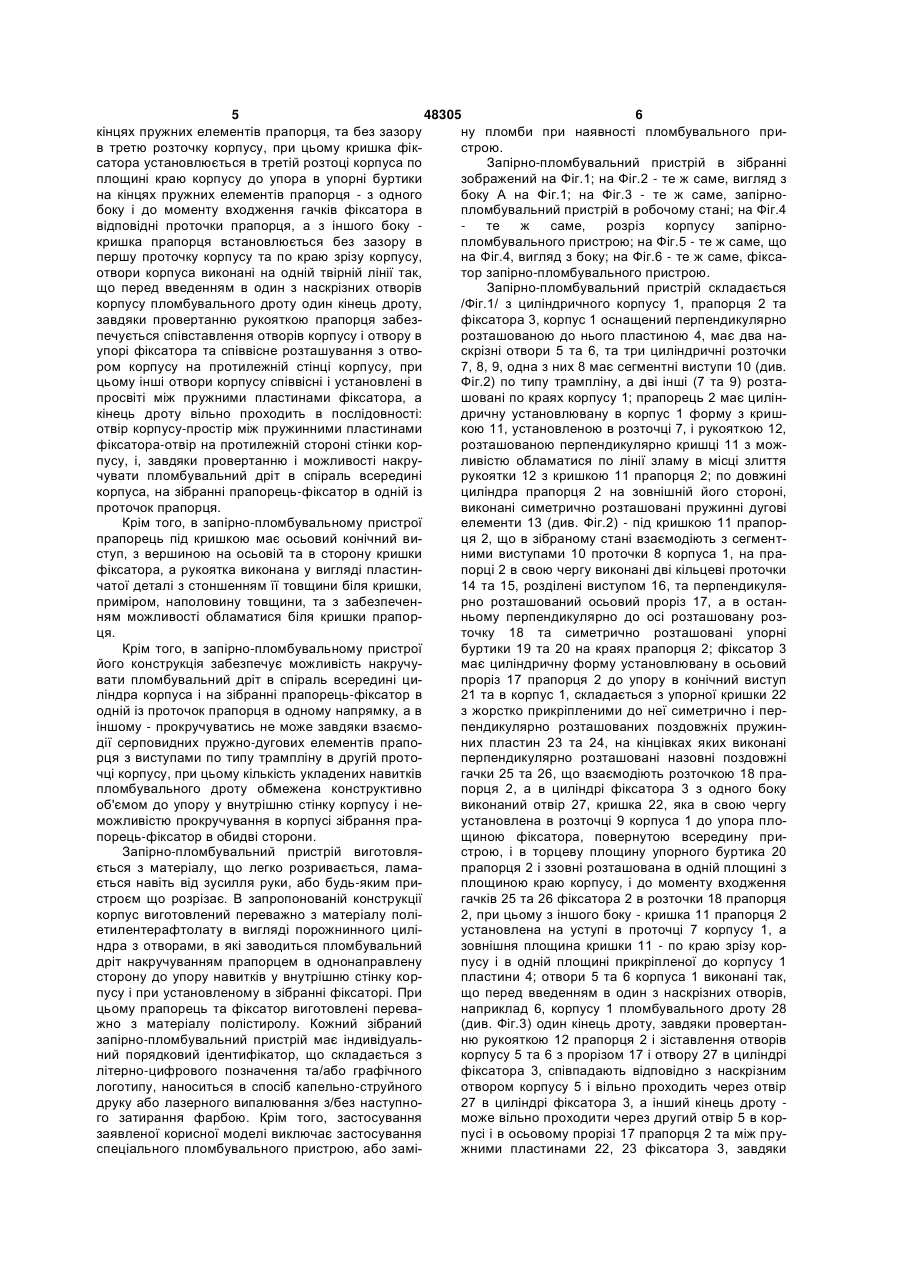

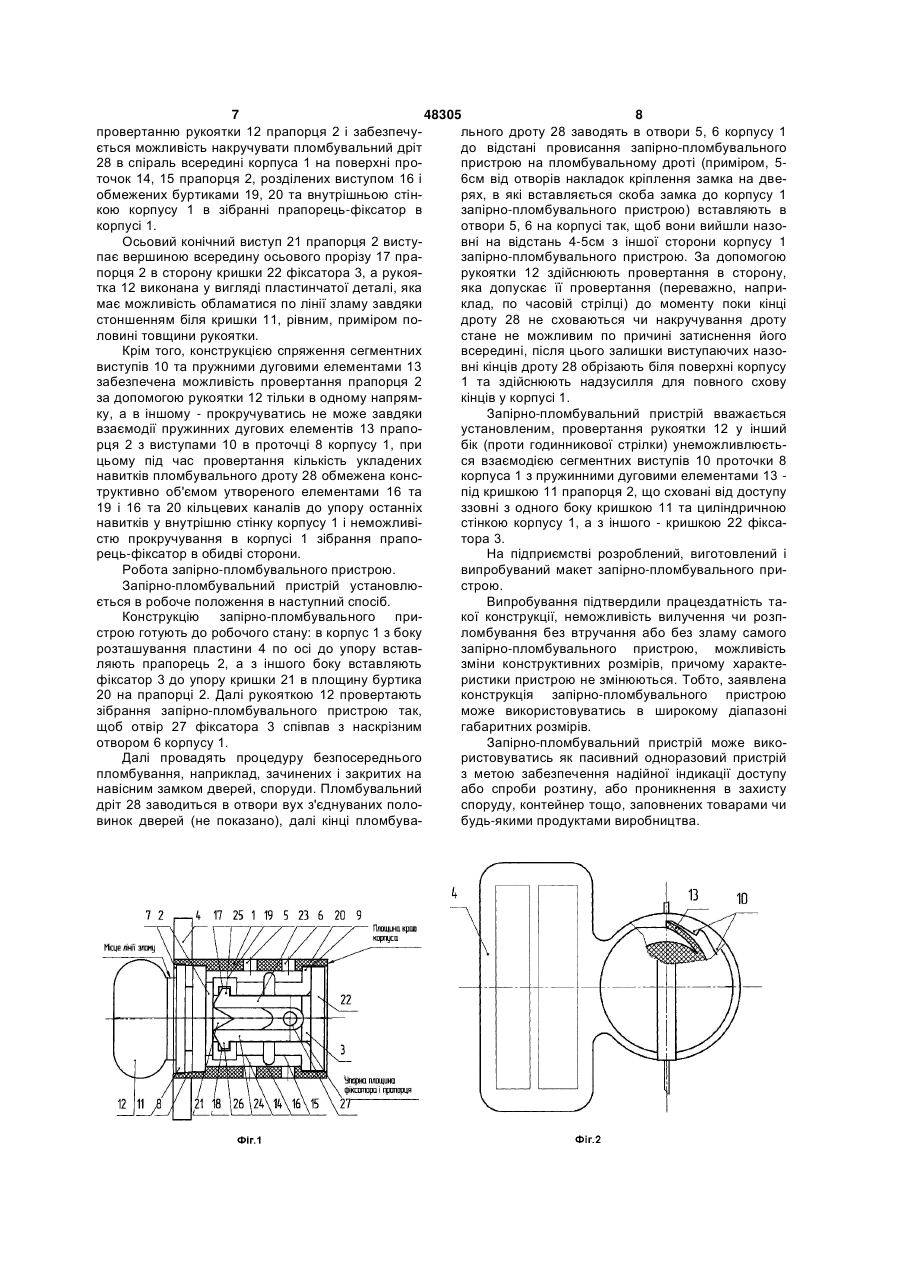

1. Запірно-пломбувальний пристрій, що має циліндричний корпус з полімерного матеріалу та розташовані на циліндричній поверхні корпусу і виконані прохідними принаймні три отвори для установлення в них пломбувального дроту, який відрізняється тим, що пристрій складається з принаймні трьох деталей: корпусу, прапорця та фіксатора, при цьому циліндричний корпус оснащений перпендикулярно розташованою до нього пластиною, має принаймні два наскрізні отвори та принаймні три циліндричні розточки, одна з яких має сегментні виступи по типу трампліна, а дві інші розташовані по краях корпусу, прапорець має циліндричну установлювану в корпус форму з кришкою і рукояткою, розташованою перпендикулярно кришці з можливістю обламатися біля кришки прапорця, по довжині циліндра прапорця на зовнішній його стороні виконані симетрично розташовані пружинні дугові елементи - під кришкою прапорця, що в зібраному стані взаємодіють з сегментними виступами проточки корпусу, принаймні дві проточки, розділені виступом, перпендикулярно розташований осьовий проріз, перпендикулярно до осі розташовану розточку та упорні сегментні буртики на краях прапорця, фіксатор має циліндричну форму, установлювану в осьовий проріз прапорця до упору в конічний виступ та в корпус, складається з упорної кришки з жорстко прикріпленими до упорної кришки симетрично і перпендикулярно розташованими поздовжніми пружинними пластинами, на кінцівках яких виконані перпендикулярно розташовані назовні поздовжні гачки, що взаємодіють розточкою прапорця, а в циліндрі фіксатора з одного боку виконаний отвір, кришка фіксатора уста 2 (19) 1 3 Корисна модель відноситься до засобів опломбування, конструкцій запірно-пломбувальних пристроїв, може бути використаним в машинобудуванні, в побуті, під час виробництв та застосованим в якості індикаторних пристроїв збереження об'єктів та за допомогою яких здійснюється спостереження за відкриттям та/або проникненням в закритий об'єкт. В даний час асортимент засобів опломбування і опечатування достатньо широкий: від безнадійно застарілих і неефективних, але найдешевших традиційних засобів (свинець, сургуч, пластилін) до сучасних пристроїв пломбування, що використовують властивості оптичних волокон або технологію електронних міток. Широкий асортимент і діапазон цін в умовах формування нормативної бази і стандартів для систем пломбування і опечатування ускладнюють прийняття споживачем правильного рішення при виборі необхідного виробу. Стрімкий розвиток технологій і необхідність ефективної протидії зростаючій терористичній загрозі привів до необхідності створення нових конструкцій механічних пломб, які можуть забезпечувати значно вищий рівень безпеки, чим традиційні засоби пломбування. З витоків відома конструкція запірнопломбувального пристрою у вигляді свинцевої пломби по ДСТУ 2803-94 (ГОСТ 30269-95) [1], що має циліндричний корпус з матеріалу свинцю та розташовані на циліндричній поверхні корпусу і виконані прохідними щонайменше три отвори для установлення в них пломбувального дроту. Також з витоку ГОСТ 18677-73 "Пломбы. Конструкции и размеры" [2] відомі пломби металеві та паперові. Наведені в витоках [1], [2] відомі конструкції захисних пломб спрощені. Через свою конструкцію кожна з представлених в стандартах захисна пломба забезпечує обмежений опір навмисній або ненавмисній спробі розкрити її і дістати доступ до опломбованого об'єкт. Тому така конструкція запірно-пломбувального пристрою забезпечує низький рівень безпеки та захисту від несанкціонованого розтину або спроби розтину, або проникнення. В якості прототипу розглядалась конструкція по типу запірно-пломбувального пристрою у вигляді пломби по ГОСТ 30269-95 з пластичного матеріалу капрону [3], що має циліндричний корпус та розташовані на циліндричній поверхні корпусу і виконані прохідними щонайменше три отвори для установлення в них пломбу вального дроту. Така пломба є універсальним засобом для опломбування з ціллю візуального контролю захисту об'єкту від несанкціонованого втручання. Пломби відповідно до прототипу широко використовуються під час опломбування складів, службових приміщень, електричних лічильників, різних типів тари. Еластичність матеріалу пломби дозволяє добре розрізнювати відтиск гравірування, що одночасно вказує як додатковий засіб захисту від можливої підробки. Така конструкція запірнопломбувального пристрою спрощена і дешева, в більшій мірі задовольняє потреби споживачів, проте забезпечує низький рівень безпеки та захисту 48305 4 від несанкціонованого розтину або спроби розтину, або проникнення. В основу корисної моделі поставлена задача створення удосконаленої конструкції запірнопломбувального пристрою з підвищеним ступенем захисту, унеможливлення здійснення переопломбування, а тільки у випадках зламу, елементу чи деталі запірно-пломбувального пристрою, шляхом дублювання ідентифікаційних номерів на елементах деталей, ускладнення конструкції корпусу, спряжень елементів фіксатора з елементами прапорця. Поставлена задача і технічний результат досягаються тим, що в запірно-пломбувальному пристрої, що має циліндричний корпус з полімерного матеріалу та розташовані на циліндричній поверхні корпусу і виконані прохідними щонайменше три отвори для установлення в них пломбу вального дроту, конструкція пристрою складається з щонайменше трьох деталей: Циліндричного корпусу, прапорця та фіксатора, при цьому корпус оснащений перпендикулярно розташованою до нього ззовні пластиною, має щонайменше два наскрізні отвори, з осьовими перпендикулярно розташованими до осьової корпусу, та послідовно по довжині внутрішньої поверхні корпусу щонайменше три циліндричні розточки: на краях - перша та третя, та спряжену з першою з меншим діаметром другу розточку, котра в свою чергу має сегментні виступи по типу трампліну, прапорець має циліндричну установлювану в корпус форму з кришкою і рукояткою, розташованою перпендикулярно ззовні кришки, під кришкою прапорця розташовані жорстко приєднаними серповидні пружно-дугові елементи, які взаємодіють з сегментними виступами по типу трампліну другої розточки корпусу і забезпечують можливість прокручування прапорця в одному напрямку, наприклад, навколо осьової по часовій стрілці, по довжині циліндра прапорця виконаний осьовий проріз, котрий ділить тіло циліндра прапорця на два симетрично розташовані пружні поздовжні елементи, які відстоять один від іншого на відстані приміром рівній чотирьом товщинам стінки корпусу, на їх зовнішніх поверхнях на початку та в кінці виконані упорні буртики, а між ними щонайменше дві кільцеві проточки, розділені кільцевим виступом, а на внутрішніх поверхнях, під упорним буртом - пази, при цьому буртики на кінці кожного пружного елементу установлені і спряжені з уступом третьої проточки і одночасно своїм торцем установлені в третю розточку на кінці корпусу, і спряжені з циліндричною поверхнею третьої розточки, фіксатор у вигляді наближеної до прямокутника форми, має упор з жорстко приєднаними до нього упорною кришкою у вигляді круга та симетрично відносно осьової і перпендикулярно розташованими до кришки дві поздовжні пружні пластини, по ширині яких на кінцівках виконані назовні поздовжні гачки, що установлені в пази пружних поздовжніх елементів прапорця, в упорі фіксатора співвісно з осьовим отвором корпусу рівновіддалено від площин пластин виконаний наскрізний отвір, фіксатор установлений в осьовий проріз прапорця між пружними елементами до упору упорної кришки фіксатора в площину буртиків на 5 48305 6 кінцях пружних елементів прапорця, та без зазору ну пломби при наявності пломбувального прив третю розточку корпусу, при цьому кришка фікстрою. сатора установлюється в третій розтоці корпуса по Запірно-пломбувальний пристрій в зібранні площині краю корпусу до упора в упорні буртики зображений на Фіг.1; на Фіг.2 - те ж саме, вигляд з на кінцях пружних елементів прапорця - з одного боку А на Фіг.1; на Фіг.3 - те ж саме, запірнобоку і до моменту входження гачків фіксатора в пломбувальний пристрій в робочому стані; на Фіг.4 відповідні проточки прапорця, а з іншого боку те ж саме, розріз корпусу запірнокришка прапорця встановлюється без зазору в пломбувального пристрою; на Фіг.5 - те ж саме, що першу проточку корпусу та по краю зрізу корпусу, на Фіг.4, вигляд з боку; на Фіг.6 - те ж саме, фіксаотвори корпуса виконані на одній твірній лінії так, тор запірно-пломбувального пристрою. що перед введенням в один з наскрізних отворів Запірно-пломбувальний пристрій складається корпусу пломбувального дроту один кінець дроту, /Фіг.1/ з циліндричного корпусу 1, прапорця 2 та завдяки провертанню рукояткою прапорця забезфіксатора 3, корпус 1 оснащений перпендикулярно печується співставлення отворів корпусу і отвору в розташованою до нього пластиною 4, має два наупорі фіксатора та співвісне розташування з отвоскрізні отвори 5 та 6, та три циліндричні розточки ром корпусу на протилежній стінці корпусу, при 7, 8, 9, одна з них 8 має сегментні виступи 10 (див.цьому інші отвори корпусу співвісні і установлені в Фіг.2) по типу трампліну, а дві інші (7 та 9) розтапросвіті між пружними пластинами фіксатора, а шовані по краях корпусу 1; прапорець 2 має цилінкінець дроту вільно проходить в послідовності: дричну установлювану в корпус 1 форму з кришотвір корпусу-простір між пружинними пластинами кою 11, установленою в розточці 7, і рукояткою 12, фіксатора-отвір на протилежній стороні стінки коррозташованою перпендикулярно кришці 11 з можпусу, і, завдяки провертанню і можливості накруливістю обламатися по лінії зламу в місці злиття чувати пломбувальний дріт в спіраль всередині рукоятки 12 з кришкою 11 прапорця 2; по довжині корпуса, на зібранні прапорець-фіксатор в одній із циліндра прапорця 2 на зовнішній його стороні, проточок прапорця. виконані симетрично розташовані пружинні дугові Крім того, в запірно-пломбувальному пристрої елементи 13 (див. Фіг.2) - під кришкою 11 прапорпрапорець під кришкою має осьовий конічний виця 2, що в зібраному стані взаємодіють з сегментступ, з вершиною на осьовій та в сторону кришки ними виступами 10 проточки 8 корпуса 1, на прафіксатора, а рукоятка виконана у вигляді пластинпорці 2 в свою чергу виконані дві кільцеві проточки чатої деталі з стоншенням її товщини біля кришки, 14 та 15, розділені виступом 16, та перпендикуляприміром, наполовину товщини, та з забезпеченрно розташований осьовий проріз 17, а в останням можливості обламатися біля кришки прапорньому перпендикулярно до осі розташовану розця. точку 18 та симетрично розташовані упорні Крім того, в запірно-пломбувальному пристрої буртики 19 та 20 на краях прапорця 2; фіксатор 3 його конструкція забезпечує можливість накручумає циліндричну форму установлювану в осьовий вати пломбувальний дріт в спіраль всередині ципроріз 17 прапорця 2 до упору в конічний виступ ліндра корпуса і на зібранні прапорець-фіксатор в 21 та в корпус 1, складається з упорної кришки 22 одній із проточок прапорця в одному напрямку, а в з жорстко прикріпленими до неї симетрично і періншому - прокручуватись не може завдяки взаємопендикулярно розташованих поздовжніх пружиндії серповидних пружно-дугових елементів прапоних пластин 23 та 24, на кінцівках яких виконані рця з виступами по типу трампліну в другій протоперпендикулярно розташовані назовні поздовжні чці корпусу, при цьому кількість укладених навитків гачки 25 та 26, що взаємодіють розточкою 18 прапломбувального дроту обмежена конструктивно порця 2, а в циліндрі фіксатора 3 з одного боку об'ємом до упору у внутрішню стінку корпусу і невиконаний отвір 27, кришка 22, яка в свою чергу можливістю прокручування в корпусі зібрання праустановлена в розточці 9 корпуса 1 до упора плопорець-фіксатор в обидві сторони. щиною фіксатора, повернутою всередину приЗапірно-пломбувальний пристрій виготовлястрою, і в торцеву площину упорного буртика 20 ється з матеріалу, що легко розривається, ламапрапорця 2 і ззовні розташована в одній площині з ється навіть від зусилля руки, або будь-яким приплощиною краю корпусу, і до моменту входження строєм що розрізає. В запропонованій конструкції гачків 25 та 26 фіксатора 2 в розточки 18 прапорця корпус виготовлений переважно з матеріалу полі2, при цьому з іншого боку - кришка 11 прапорця 2 етилентерафтолату в вигляді порожнинного циліустановлена на уступі в проточці 7 корпусу 1, а ндра з отворами, в які заводиться пломбувальний зовнішня площина кришки 11 - по краю зрізу кордріт накручуванням прапорцем в однонаправлену пусу і в одній площині прикріпленої до корпусу 1 сторону до упору навитків у внутрішню стінку корпластини 4; отвори 5 та 6 корпуса 1 виконані так, пусу і при установленому в зібранні фіксаторі. При що перед введенням в один з наскрізних отворів, цьому прапорець та фіксатор виготовлені переванаприклад 6, корпусу 1 пломбувального дроту 28 жно з матеріалу полістиролу. Кожний зібраний (див. Фіг.3) один кінець дроту, завдяки провертанзапірно-пломбувальний пристрій має індивідуальню рукояткою 12 прапорця 2 і зіставлення отворів ний порядковий ідентифікатор, що складається з корпусу 5 та 6 з прорізом 17 і отвору 27 в циліндрі літерно-цифрового позначення та/або графічного фіксатора 3, співпадають відповідно з наскрізним логотипу, наноситься в спосіб капельно-струйного отвором корпусу 5 і вільно проходить через отвір друку або лазерного випалювання з/без наступно27 в циліндрі фіксатора 3, а інший кінець дроту го затирання фарбою. Крім того, застосування може вільно проходити через другий отвір 5 в корзаявленої корисної моделі виключає застосування пусі і в осьовому прорізі 17 прапорця 2 та між пруспеціального пломбувального пристрою, або заміжними пластинами 22, 23 фіксатора 3, завдяки 7 48305 8 провертанню рукоятки 12 прапорця 2 і забезпечульного дроту 28 заводять в отвори 5, 6 корпусу 1 ється можливість накручувати пломбувальний дріт до відстані провисання запірно-пломбувального 28 в спіраль всередині корпуса 1 на поверхні пропристрою на пломбувальному дроті (приміром, 5точок 14, 15 прапорця 2, розділених виступом 16 і 6см від отворів накладок кріплення замка на двеобмежених буртиками 19, 20 та внутрішньою стінрях, в які вставляється скоба замка до корпусу 1 кою корпусу 1 в зібранні прапорець-фіксатор в запірно-пломбувального пристрою) вставляють в корпусі 1. отвори 5, 6 на корпусі так, щоб вони вийшли назоОсьовий конічний виступ 21 прапорця 2 вистувні на відстань 4-5см з іншої сторони корпусу 1 пає вершиною всередину осьового прорізу 17 празапірно-пломбувального пристрою. За допомогою порця 2 в сторону кришки 22 фіксатора 3, а рукоярукоятки 12 здійснюють провертання в сторону, тка 12 виконана у вигляді пластинчатої деталі, яка яка допускає її провертання (переважно, напримає можливість обламатися по лінії зламу завдяки клад, по часовій стрілці) до моменту поки кінці стоншенням біля кришки 11, рівним, приміром подроту 28 не сховаються чи накручування дроту ловині товщини рукоятки. стане не можливим по причині затиснення його Крім того, конструкцією спряження сегментних всередині, після цього залишки виступаючих назовиступів 10 та пружними дуговими елементами 13 вні кінців дроту 28 обрізають біля поверхні корпусу забезпечена можливість провертання прапорця 2 1 та здійснюють надзусилля для повного схову за допомогою рукоятки 12 тільки в одному напрямкінців у корпусі 1. ку, а в іншому - прокручуватись не може завдяки Запірно-пломбувальний пристрій вважається взаємодії пружинних дугових елементів 13 прапоустановленим, провертання рукоятки 12 у інший рця 2 з виступами 10 в проточці 8 корпусу 1, при бік (проти годинникової стрілки) унеможливлюєтьцьому під час провертання кількість укладених ся взаємодією сегментних виступів 10 проточки 8 навитків пломбувального дроту 28 обмежена конскорпуса 1 з пружинними дуговими елементами 13 труктивно об'ємом утвореного елементами 16 та під кришкою 11 прапорця 2, що сховані від доступу 19 і 16 та 20 кільцевих каналів до упору останніх ззовні з одного боку кришкою 11 та циліндричною навитків у внутрішню стінку корпусу 1 і неможливістінкою корпусу 1, а з іншого - кришкою 22 фіксастю прокручування в корпусі 1 зібрання прапотора 3. рець-фіксатор в обидві сторони. На підприємстві розроблений, виготовлений і Робота запірно-пломбувального пристрою. випробуваний макет запірно-пломбувального приЗапірно-пломбувальний пристрій установлюстрою. ється в робоче положення в наступний спосіб. Випробування підтвердили працездатність таКонструкцію запірно-пломбувального прикої конструкції, неможливість вилучення чи розпстрою готують до робочого стану: в корпус 1 з боку ломбування без втручання або без зламу самого розташування пластини 4 по осі до упору вставзапірно-пломбувального пристрою, можливість ляють прапорець 2, а з іншого боку вставляють зміни конструктивних розмірів, причому характефіксатор 3 до упору кришки 21 в площину буртика ристики пристрою не змінюються. Тобто, заявлена 20 на прапорці 2. Далі рукояткою 12 провертають конструкція запірно-пломбувального пристрою зібрання запірно-пломбувального пристрою так, може використовуватись в широкому діапазоні щоб отвір 27 фіксатора 3 співпав з наскрізним габаритних розмірів. отвором 6 корпусу 1. Запірно-пломбувальний пристрій може викоДалі провадять процедуру безпосереднього ристовуватись як пасивний одноразовий пристрій пломбування, наприклад, зачинених і закритих на з метою забезпечення надійної індикації доступу навісним замком дверей, споруди. Пломбувальний або спроби розтину, або проникнення в захисту дріт 28 заводиться в отвори вух з'єднуваних полоспоруду, контейнер тощо, заповнених товарами чи винок дверей (не показано), далі кінці пломбувабудь-якими продуктами виробництва. 9 Комп’ютерна верстка М. Ломалова 48305 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
