Виготовлення носія для запису (інформації)

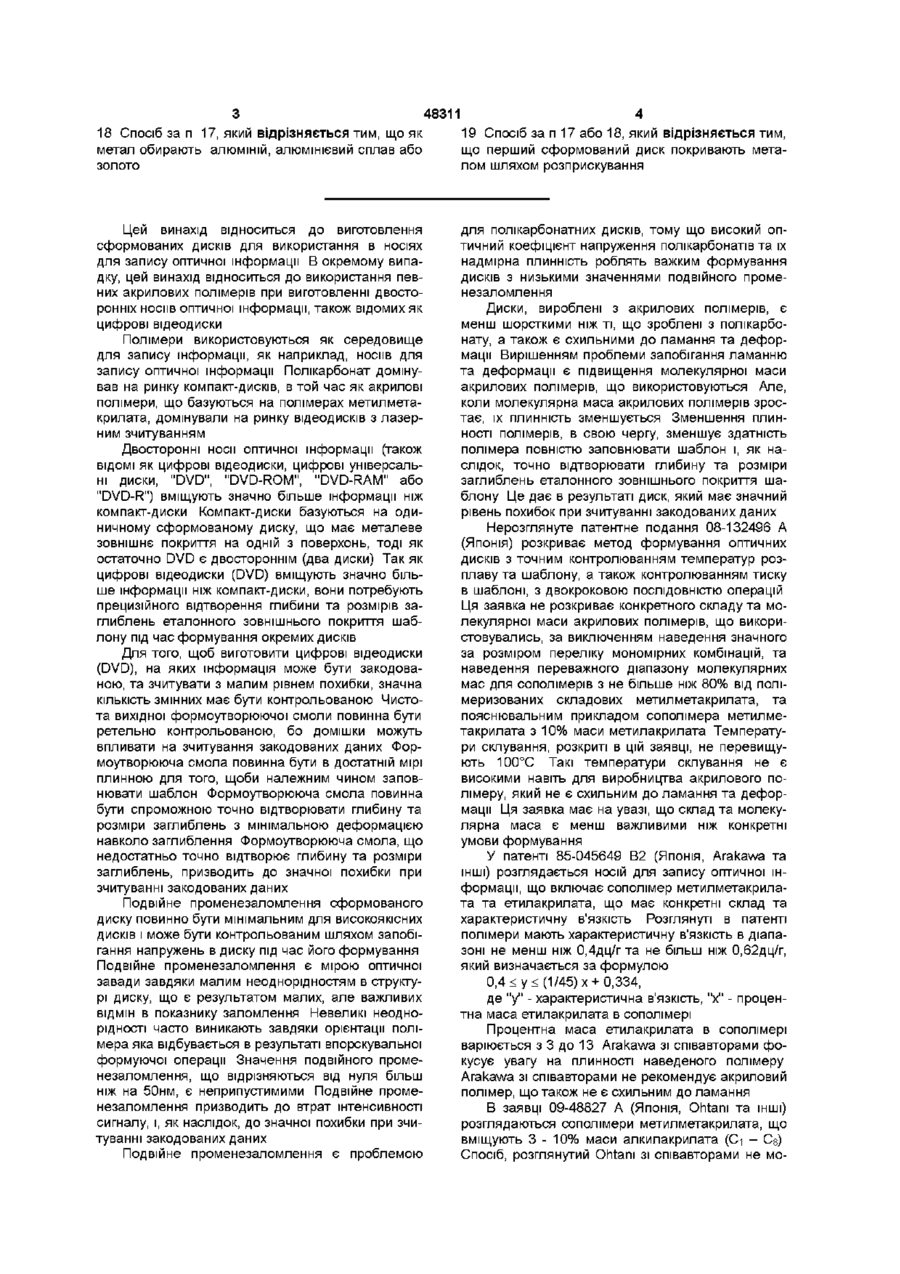

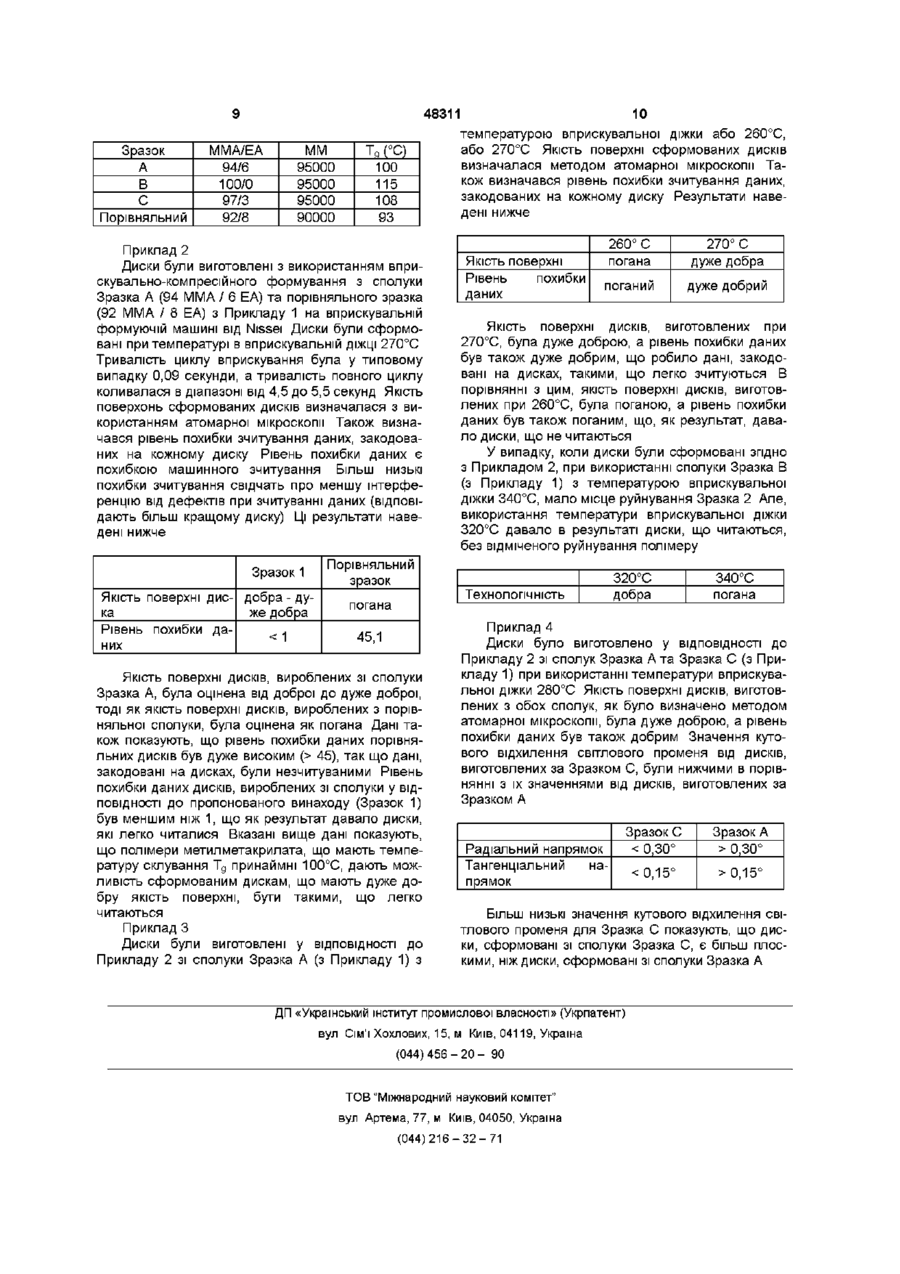

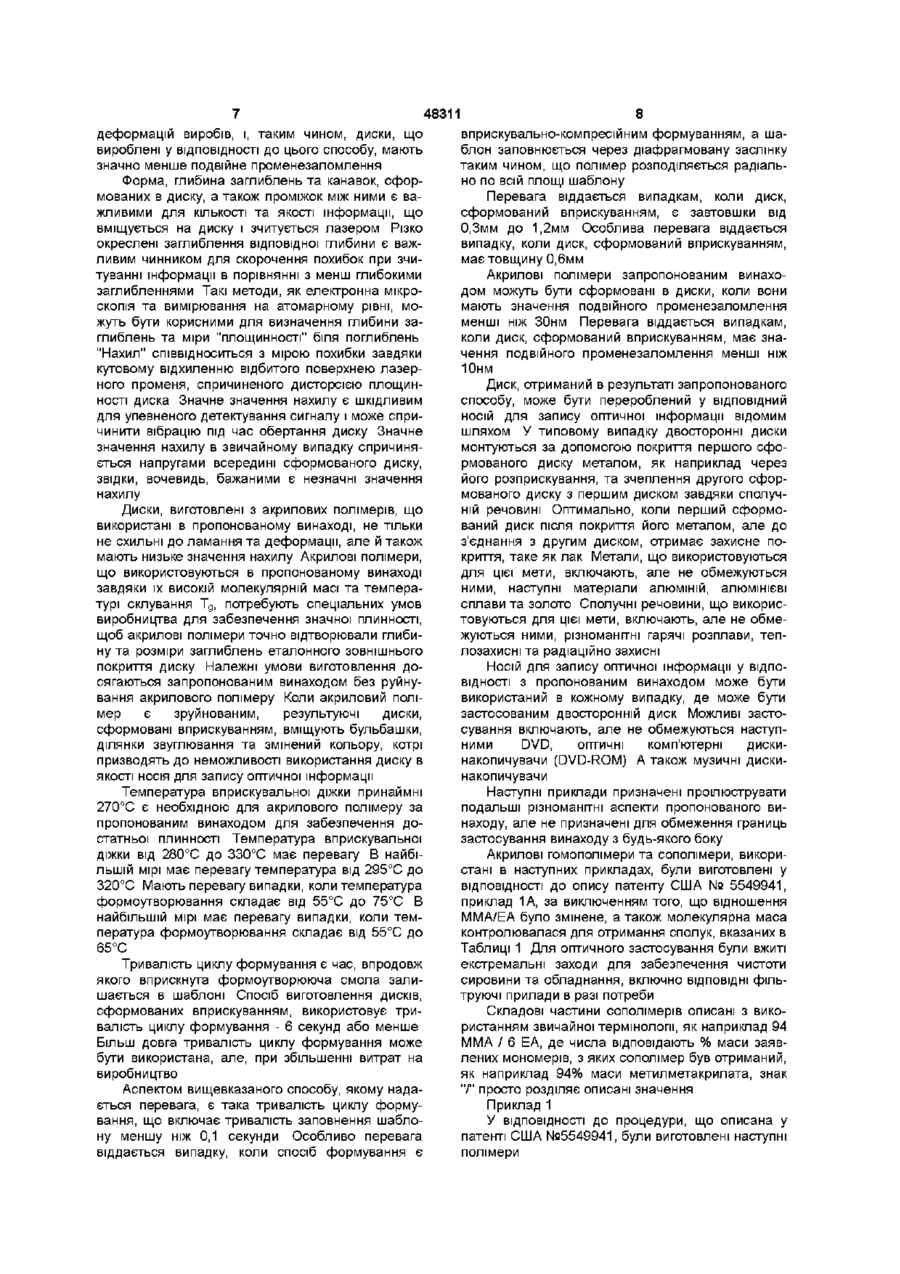

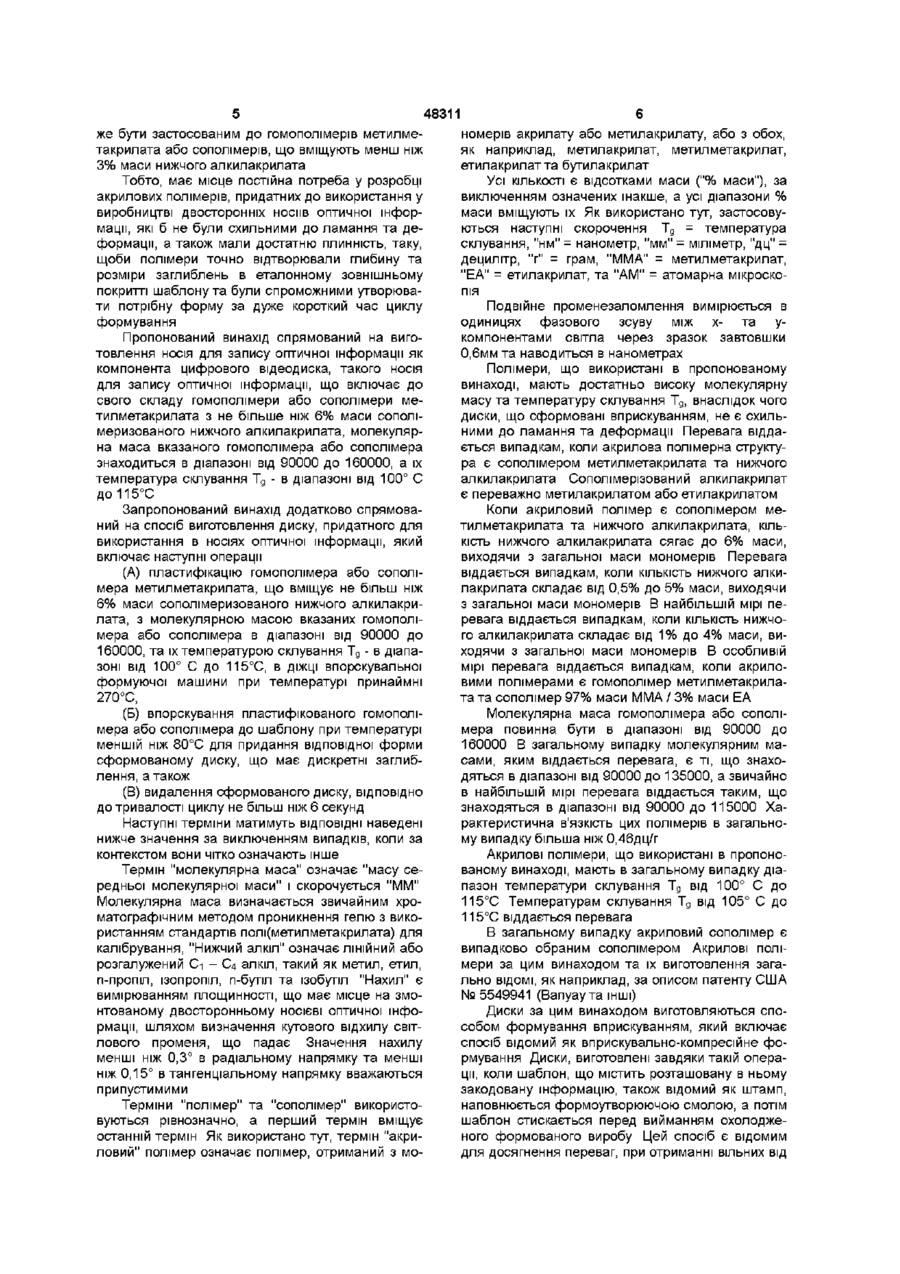

1 Цифровий відеодиск, що включає носій для запису оптичної інформації, що містить гомополімер або сополімер метилметакрилату з вмістом до 4% маси сополімеризованого С1-С4 алкілакрилату, величина середньої молекулярної маси гомополімеру або сополімеру знаходиться в діапазоні від 90000 до 160000, а гомополімер або сополімер мають температуру склування Тд в діапазоні від 100°Сдо115°С 2 Диск за п 1, який відрізняється тим, що в ньому використовується гомополімер або сополімер метилметакрилату, що вміщує до 3% маси сополімеризованого С1-С4 алкілакрилату 3 Диск за п 1, який відрізняється тим, що в ньому використовується сополімер метилметакрилату і від 0,5% до 3% маси С1-С4 алкілакрилату 4 Диск за будь-яким з попередніх пунктів, який відрізняється тим, що С1-С4 алкілакрилат є етилакрилатом 5 Диск за будь-яким з попередніх пунктів, який відрізняється тим, що молекулярна маса полімеру знаходиться в діапазоні від 90000 до 115000 6 Диск за будь-яким з попередніх пунктів, який відрізняється тим, що полімер має температуру склування Тд в діапазоні від 105° С до 115° С 7 Диск за будь-яким з попередніх пунктів, який відрізняється тим, що він покритий алюмінієм або алюмінієвим сплавом, або золотом 8 Цифровий відеодиск, що включає носій для запису оптичної інформації, що містить сополімер метилметакрилату і до 5% маси етилакрилату, величина середньої молекулярної маси сополімеру знаходиться в діапазоні від 90000 до 160000, а сополімер має температуру склування Тд в діапазоні від 100°Сдо 115°С 9 Диск за п 8, який відрізняється тим, що сополімер вміщує 97% маси метилметакрилату і 3% маси етилакрилату 10 Диск за п 8 або 9, який відрізняється тим, що молекулярна маса полімеру знаходиться в діапазоні від 90000 до 115000 11 Диск за будь-яким з пп 8-10, який відрізняється тим, що полімер має температуру склування Тд в діапазоні ВІД 105° С до 115°С 12 Диск за будь-яким з пп 8-11, який відрізняється тим, що він покритий алюмінієм або алюмінієвим сплавом, або золотом 13 Спосіб виготовлення відеодиска за будь-яким з пп 1-12, що включає наступні операції (A) пластифікацію гомополімеру або сополімеру метилметакрилату, що вміщує до 4% маси сополімеризованого С1-С4 алкілакрилату або до 5% маси сополімеризованого етилакрилату, величина середньої молекулярної маси гомополімеру або сополімеру знаходиться в діапазоні від 90000 до 160000, та гомополімер або сополімер мають температуру склування Тд в діапазоні від 100°С до 115°С, при температурі в ДІЖЦІ вприскувальної формувальної машини принаймні 270°С, (B) впирскування пластифікованого гомополімеру або сополімеру до шаблона при температурі шаблона менше ніж 80°С для формування диска, що має дискретні заглиблення, а також (C) видалення сформованого диска 14 Спосіб за п 13, який відрізняється тим, що операція (А) виконується при температурі від 280°С до 330°С, а температура шаблона при операції (В) є від 55°С до 75°С 15 Спосіб за п 14, який відрізняється тим, що операція (А) виконується при температурі від 295°С до 320°С 16 Спосіб за будь-яким з пп 13-15, який відрізняється тим, що сформований диск видаляють з шаблона після тривалості циклу 6 секунд або менше 17 Спосіб за будь-яким з пп 13-16, який відрізняється тим, що в подальшому містить операції покривання першого сформованого диска металом та зчеплення другого сформованого диска з першим сформованим диском з використанням зв'язувальної речовини О со 00 З 48311 4 18 Спосіб за п 17, який відрізняється тим, що як 19 Спосіб за п 17 або 18, який відрізняється тим, метал обирають алюміній, алюмінієвий сплав або що перший сформований диск покривають метазолото лом шляхом розприскування Цей винахід відноситься до виготовлення сформованих дисків для використання в носіях для запису оптичної інформації В окремому випадку, цей винахід відноситься до використання певних акрилових полімерів при виготовленні двосторонніх носіїв оптичної інформації, також відомих як цифрові відеодиски Полімери використовуються як середовище для запису інформації, як наприклад, носив для запису оптичної інформації Полікарбонат домінував на ринку компакт-дисків, в той час як акрилові полімери, що базуються на полімерах метилметакрилата, домінували на ринку відеодисків з лазерним зчитуванням Двосторонні носи оптичної інформації (також ВІДОМІ як цифрові відеодиски, цифрові універсальні диски, "DVD", "DVD-ROM", "DVD-RAM" або "DVD-R") вміщують значно більше інформації ніж компакт-диски Компакт-диски базуються на одиничному сформованому диску, що має металеве зовнішнє покриття на одній з поверхонь, тоді як остаточно DVD є двостороннім (два диски) Так як цифрові відеодиски (DVD) вміщують значно більше інформації ніж компакт-диски, вони потребують прецизійного відтворення глибини та розмірів заглиблень еталонного зовнішнього покриття шаблону під час формування окремих дисків Для того, щоб виготовити цифрові відеодиски (DVD), на яких інформація може бути закодованою, та зчитувати з малим рівнем похибки, значна КІЛЬКІСТЬ змінних має бути контрольованою Чистота вихідної формоутворюючої смоли повинна бути ретельно контрольованою, бо домішки можуть впливати на зчитування закодованих даних Формоутворююча смола повинна бути в достатній мірі плинною для того, щоби належним чином заповнювати шаблон Формоутворююча смола повинна бути спроможною точно відтворювати глибину та розміри заглиблень з мінімальною деформацією навколо заглиблення Формоутворююча смола, що недостатньо точно відтворює глибину та розміри заглиблень, призводить до значної похибки при зчитуванні закодованих даних Подвійне променезаломлення сформованого диску повинно бути мінімальним для високоякісних дисків і може бути контрольованим шляхом запобігання напружень в диску під час його формування Подвійне променезаломлення є мірою оптичної завади завдяки малим неоднорідностям в структурі диску, що є результатом малих, але важливих ВІДМІН в показнику заломлення Невеликі неоднорідності часто виникають завдяки орієнтації полімераяка відбувається в результаті впорскувальної формуючої операції Значення подвійного променезаломлення, що відрізняються від нуля більш ніж на 50нм, є неприпустимими Подвійне променезаломлення призводить до втрат інтенсивності сигналу, і, як наслідок, до значної похибки при зчитуванні закодованих даних Подвійне променезаломлення є проблемою для полікарбонатних дисків, тому що високий оптичний коефіцієнт напруження полікарбонатів та їх надмірна плинність роблять важким формування дисків з низькими значеннями подвійного променезаломлення Диски, вироблені з акрилових полімерів, є менш шорсткими ніж ті, що зроблені з полікарбонату, а також є схильними до ламання та деформації Вирішенням проблеми запобігання ламанню та деформації є підвищення молекулярної маси акрилових полімерів, що використовуються Але, коли молекулярна маса акрилових полімерів зростає, їх плинність зменшується Зменшення плинності полімерів, в свою чергу, зменшує здатність полімера повністю заповнювати шаблон і, як наслідок, точно відтворювати глибину та розміри заглиблень еталонного зовнішнього покриття шаблону Це дає в результаті диск, який має значний рівень похибок при зчитуванні закодованих даних Нерозглянуте патентне подання 08-132496 А (Японія) розкриває метод формування оптичних дисків з точним контролюванням температур розплаву та шаблону, а також контролюванням тиску в шаблоні, з двокроковою ПОСЛІДОВНІСТЮ операцій Ця заявка не розкриває конкретного складу та молекулярної маси акрилових полімерів, що використовувались, за виключенням наведення значного за розміром переліку мономірних комбінацій, та наведення переважного діапазону молекулярних мас для сополімерів з не більше ніж 80% від полімеризованих складових метил метакрилата, та пояснювальним прикладом сополімера метилметакрилата з 10% маси метилакрилата Температури склування, розкриті в цій заявці, не перевищують 100°С Такі температури склування не є високими навіть для виробництва акрилового полімеру, який не є схильним до ламання та деформації Ця заявка має на увазі, що склад та молекулярна маса є менш важливими ніж конкретні умови формування У патенті 85-045649 В2 (Японія, Arakawa та ІНШІ) розглядається носій для запису оптичної інформації, що включає сополімер метилметакрилата та етилакрилата, що має конкретні склад та характеристичну в'язкість Розглянуті в патенті полімери мають характеристичну в'язкість в діапазоні не менш ніж 0,4дц/г та не більш ніж 0,62дц/г, який визначається за формулою 0,4
