Пальник

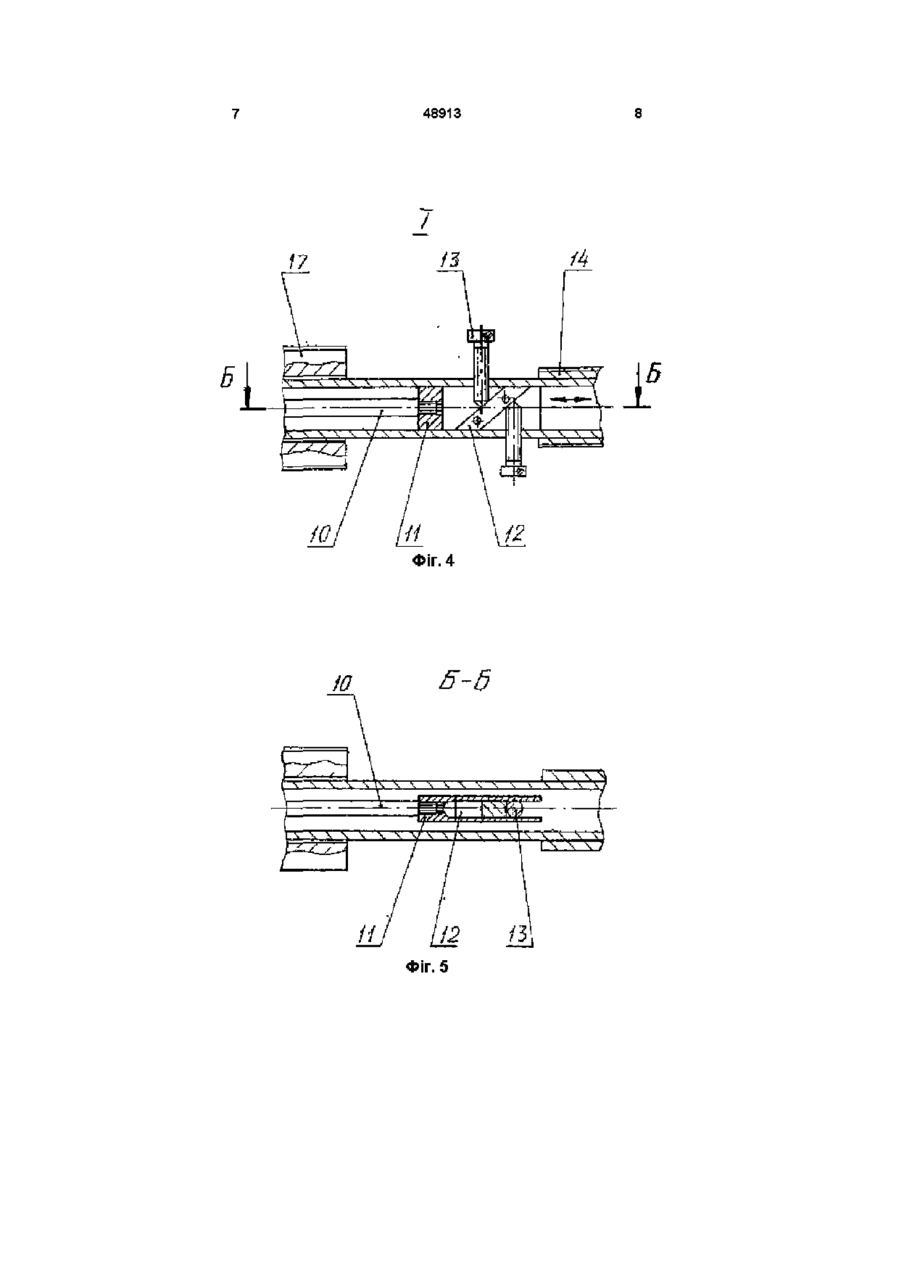

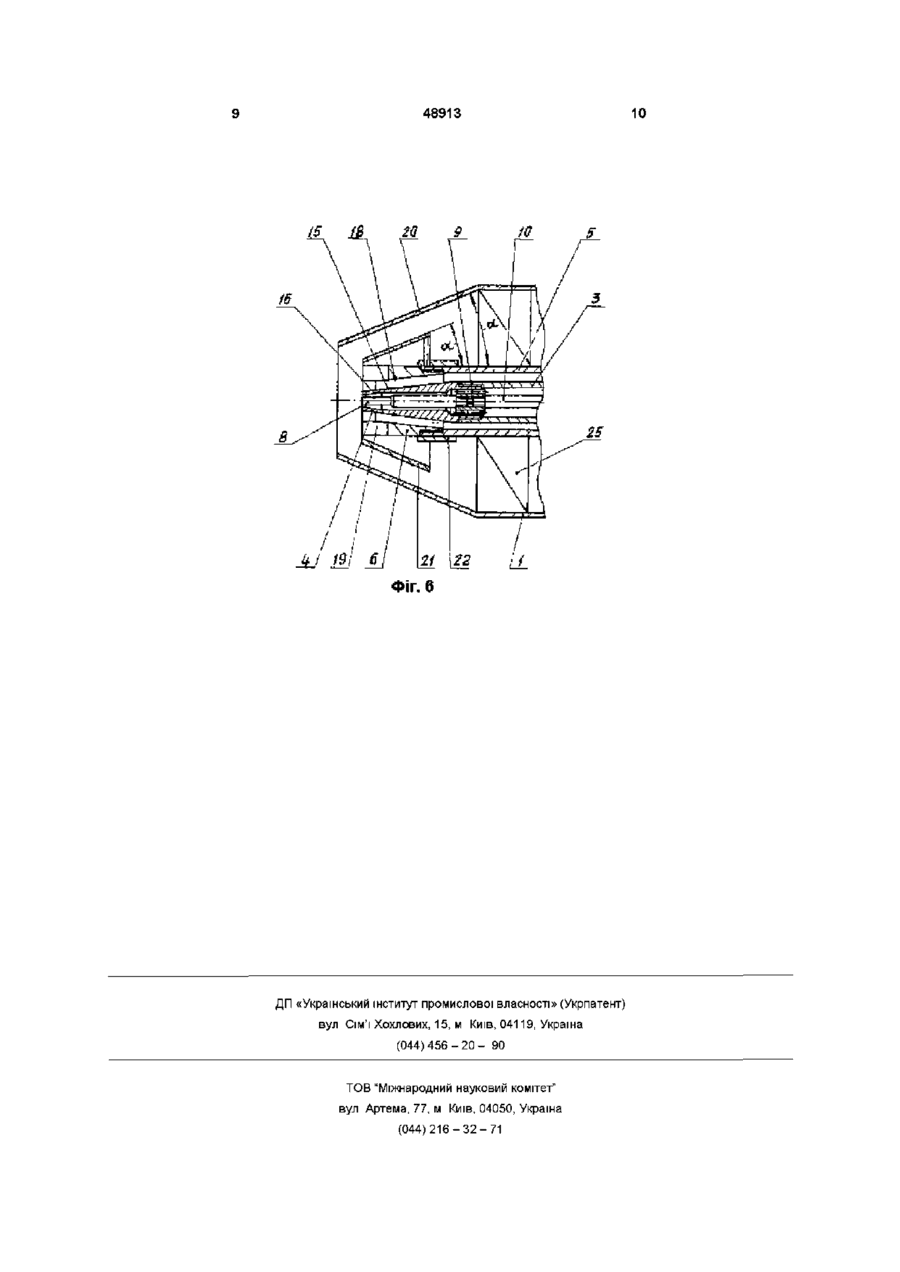

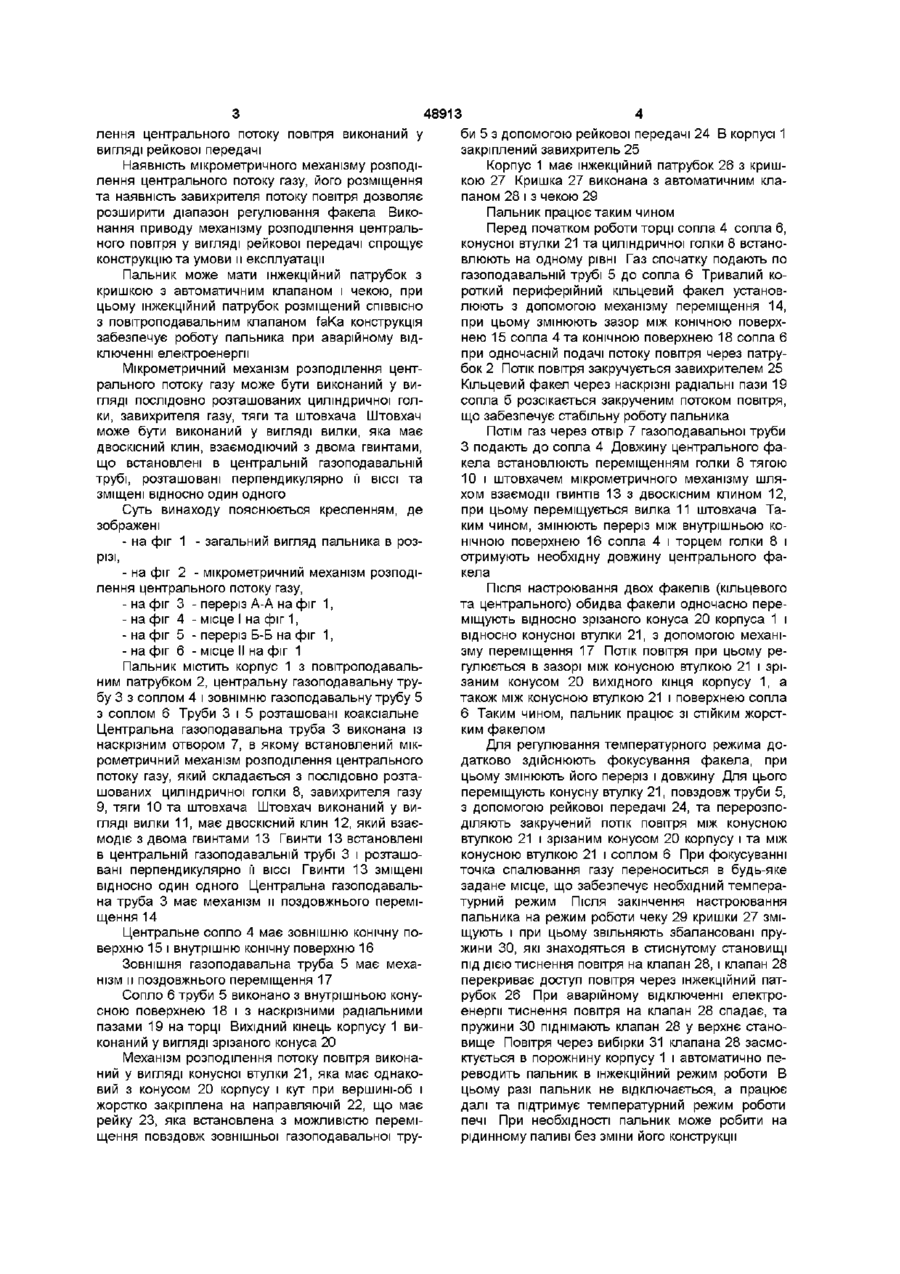

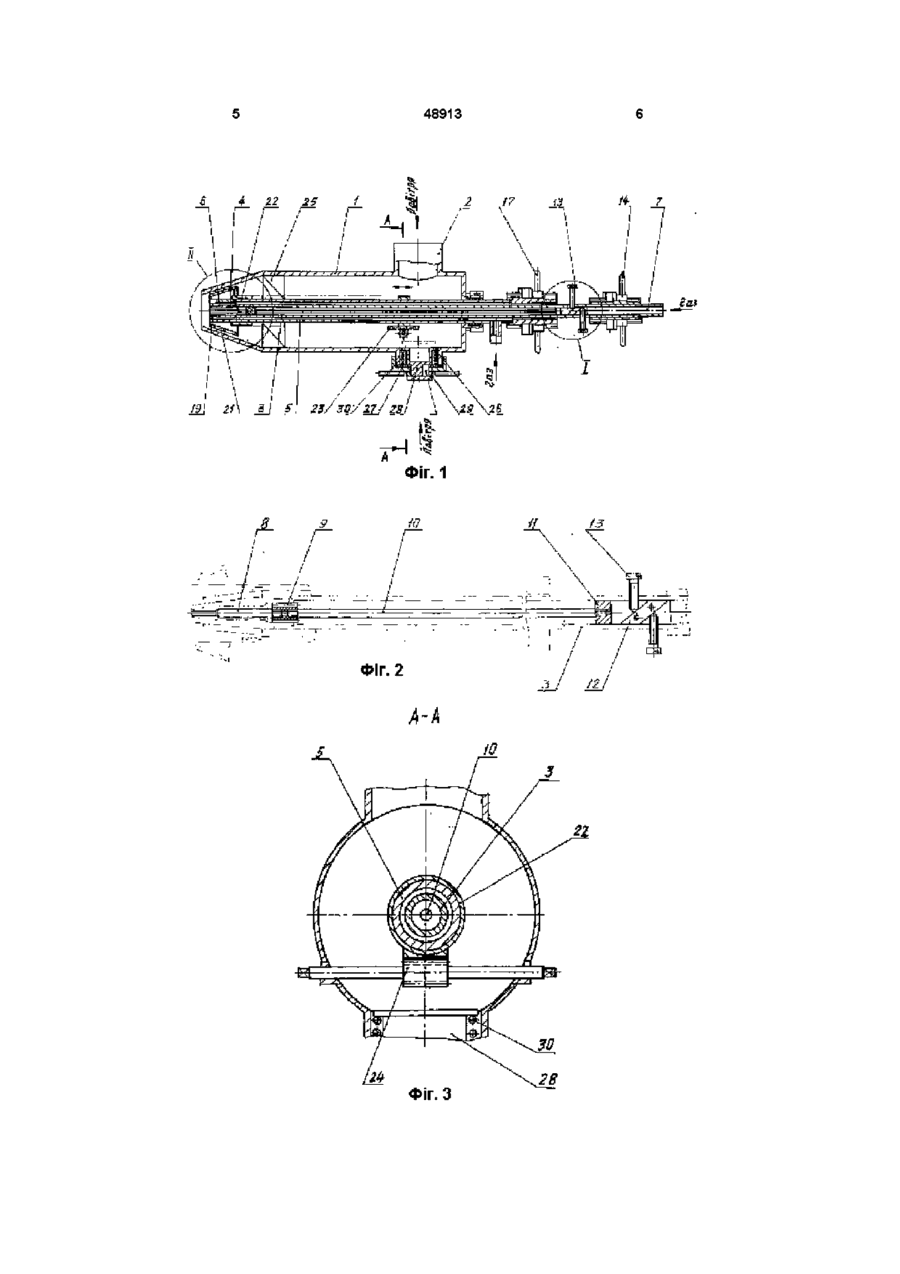

1 Пальник, що містить корпус з повітроподавальним патрубком, коаксіально розташовані центральну та зовнішню газоподавальні труби з соплами, що мають механізми їх поздовжнього переміщення, та механізм розподілення потоку повітря, виконаний у вигляді конусної втулки, який відрізняється тим, що він має мікрометричний механізм розподілення центрального потоку газу, встановлений в отворі центральної газоподавальної труби з можливістю поздовжнього переміщення, та завихрювач потоку повітря, закріплений у корпусі, а привід механізму роз поділення центрального потоку повітря виконаний у вигляді рейкової передачі 2 Пальник по п 1, який відрізняється тим, що корпус має інжекційний патрубок з кришкою з автоматичним клапаном і чекою, при цьому інжекційний патрубок розміщений СПІВВІСНО з повітроподавальним патрубком 3 Пальник по п 1, який відрізняється тим, що мікрометричний механізм розподілення центрального потоку газу виконаний у вигляді послідовно розташованих циліндричної голки, завихрювача газу, тяги та штовхача 4 Пальник по п 3, який відрізняється тим, що штовхач виконаний у вигляді вилки, яка має двоскісний клин, взаємодіючий з двома гвинтами, що встановлені в центральній газоподавальній трубі, розташовані перпендикулярно її осі та зміщені відносно один одного Винахід відноситься до пристроїв, головним чином для спалювання газу при опалюванні печей, наприклад скляних виробництв, і може бути використаний при виробництві будівельних матеріалів, а такої в печах для хімічної та металургійної промисловості ВІДОМІ пальники для спалювання газу при опаленні печей (дивись, наприклад, А С СРСР N 1747797 кл F23fl 14/20, 1990) Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пальник, що містить корпус з повітроподавальним патрубком, коаксіальне розташовані центральну та зовнішню газоподавальні труби з соплами, що мають механізми їх поздовжнього переміщення, та механізм розподілення потоку повітря, виконаний у вигляді конусної втулки (дивись патент на корисну модель України N 180 кл Р23Д 14/20, 1995) Недоліком відомого пальника є складність його конструкції, порівнюючи невеликий діапазон регулювання параметрів факела, вузький діапазон функціонального застосування, примусова передача повітря Для регулювання факела температурного по ля відомий пальник, крім приводу поздовжнього переміщення механізму розподілу повітря, має також дросель з конусною зовнішньою поверхнею, з допомогою якого здійснюється порівнююче невелике формування геометрії факела В основу винаходу поставлена задача - створити конструкцію пальника, в якому шляхом зміни конструкції забезпечується його багатофункцюнальність, простота конструкції та умов його експлуатації, а також забезпечується широкий діапазон регулювання параметрів факела, повнота спалювання газу Поставлена задача вирішується тим, що пальник містить корпус з повітроподавальним патрубком, коаксіальне розташовані центральну та зовнішню газоподавальні труби з соплами, що мають механізми їх поздовжнього переміщення, та механізм розподілення потоку повітря, виконаний у вигляді конусної втулки, згідно з винаходом, має мікрометричний механізм розподілення центрального потоку газу, встановлений в отворі центральної газоподавальної труби з можливістю поздовжнього переміщення, та завихритель потоку повітря, закріплений g корпусі, а привід механізму розподі CO 00 48913 лення центрального потоку повітря виконаний у вигляді рейкової передачі Наявність мікрометричного механізму розподілення центрального потоку газу, його розміщення та наявність завихрителя потоку повітря дозволяє розширити діапазон регулювання факела Виконання приводу механізму розподілення центрального повітря у вигляді рейкової передачі спрощує конструкцію та умови и експлуатації Пальник може мати інжекційний патрубок з кришкою з автоматичним клапаном і чекою, при цьому інжекційний патрубок розміщений СПІВВІСНО з повітроподавальним клапаном faKa конструкція забезпечує роботу пальника при аварійному відключенні електроенергії Мікрометричний механізм розподілення центрального потоку газу може бути виконаний у вигляді послідовно розташованих циліндричної голки, завихрителя газу, тяги та штовхача Штовхач може бути виконаний у вигляді вилки, яка має двоскісний клин, взаємодіючий з двома гвинтами, що встановлені в центральній газоподавальній трубі, розташовані перпендикулярно її ВІССІ та зміщені відносно один одного Суть винаходу пояснюється кресленням, де зображені - на фіг 1 - загальний вигляд пальника в розрізі, - на фіг 2 - мікрометричний механізм розподілення центрального потоку газу, - на фіг 3 - переріз А-А на фіг 1, - на фіг 4 - місце І на фіг 1, - на фіг 5 - переріз Б-Б на фіг 1, - на фіг 6 - місце II на фіг 1 Пальник містить корпус 1 з повітроподавальним патрубком 2, центральну газоподавальну трубу 3 з соплом 4 і зовнімню газоподавальну трубу 5 з соплом 6 Труби 3 і 5 розташовані коаксіальне Центральна газоподавальна труба 3 виконана із наскрізним отвором 7, в якому встановлений мікрометричний механізм розподілення центрального потоку газу, який складається з послідовно розташованих циліндричної голки 8, завихрителя газу 9, тяги 10 та штовхача Штовхач виконаний у вигляді вилки 11, має двоскісний кпин 12, який взаємодіє з двома гвинтами 13 Гвинти 13 встановлені в центральній газоподавальній трубі 3 і розташовані перпендикулярно її ВІССІ Гвинти 13 зміщені відносно один одного Центральна газоподавальна труба 3 має механізм и поздовжнього переміщення 14 Центральне сопло 4 має зовнішню конічну поверхню 15 і внутрішню конічну поверхню 16 Зовнішня газоподавальна труба 5 має механізм и поздовжнього переміщення 17 Сопло 6 труби 5 виконано з внутрішньою конусною поверхнею 18 і з наскрізними радіальними пазами 19 на торці Вихідний кінець корпусу 1 виконаний у вигляді зрізаного конуса 20 Механізм розподілення потоку повітря виконаний у вигляді конусної втулки 21, яка має однаковий з конусом 20 корпусу і кут при вершині-об і жорстко закріплена на направляючій 22, що має рейку 23, яка встановлена з можливістю переміщення повздовж зовнішньої газоподавальної тру би 5 з допомогою рейкової передачі 24 В корпусі 1 закріплений завихритель 25 Корпус 1 має інжекційний патрубок 26 з кришкою 27 Кришка 27 виконана з автоматичним клапаном 28 і з чекою 29 Пальник працює таким чином Перед початком роботи торці сопла 4 сопла 6, конусної втулки 21 та циліндричної голки 8 встановлюють на одному рівні Газ спочатку подають по газоподавальній трубі 5 до сопла 6 Тривалий короткий периферійний кільцевий факел установлюють з допомогою механізму переміщення 14, при цьому змінюють зазор між конічною поверхнею 15 сопла 4 та конічною поверхнею 18 сопла 6 при одночасній подачі потоку повітря через патрубок 2 Потік повітря закручується завихрителем 25 Кільцевий факел через наскрізні радіальні пази 19 сопла б розсікається закрученим потоком повітря, що забезпечує стабільну роботу пальника Потім газ через отвір 7 газоподавальної труби З подають до сопла 4 Довжину центрального факела встановлюють переміщенням голки 8 тягою 10 і штовхачем мікрометричного механізму шляхом взаємодії гвинтів 13 з двоскісним клином 12, при цьому переміщується вилка 11 штовхача Таким чином, змінюють переріз між внутрішньою конічною поверхнею 16 сопла 4 і торцем голки 8 і отримують необхідну довжину центрального факела Після настроювання двох факелів (кільцевого та центрального) обидва факели одночасно переміщують відносно зрізаного конуса 20 корпуса 1 і відносно конусної втулки 21, з допомогою механізму переміщення 17 Потік повітря при цьому регулюється в зазорі між конусною втулкою 21 і зрізаним конусом 20 вихідного кінця корпусу 1, а також між конусною втулкою 21 і поверхнею сопла 6 Таким чином, пальник працює зі стійким жорстким факелом Для регулювання температурного режима додатково здійснюють фокусування факела, при цьому змінюють його переріз і довжину Для цього переміщують конусну втулку 21, повздовж труби 5, з допомогою рейкової передачі 24, та перерозподіляють закручений потік повітря між конусною втулкою 21 і зрізаним конусом 20 корпусу і та між конусною втулкою 21 і соплом 6 При фокусуванні точка спалювання газу переноситься в будь-яке задане місце, що забезпечує необхідний температурний режим Після закінчення настроювання пальника на режим роботи чеку 29 кришки 27 зміщують і при цьому звільняють збалансовані пружини ЗО, які знаходяться в стиснутому становищі під дією тиснення повітря на клапан 28, і клапан 28 перекриває доступ повітря через інжекційний патрубок 26 При аварійному відключенні електроенергії тиснення повітря на клапан 28 спадає, та пружини ЗО піднімають клапан 28 у верхнє становище Повітря через вибірки 31 клапана 28 засмоктується в порожнину корпусу 1 і автоматично переводить пальник в інжекційний режим роботи В цьому разі пальник не відключається, а працює далі та підтримує температурний режим роботи печі При необхідності пальник може робити на рідинному паливі без зміни його конструкції 48913 6 4 22 25 1 \ 23/ 3D? 27/ 28! Фіг. 1 іп — —/-, ФІГ. 2 А-А Фіг. З \19 \2б 48913 5-6 ІО \& Vf Л v >і >• и ФІГ. 5 48913 II IB Ж Л JkJ ФІГ. б ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
