Синтетичний текстильний армуючий компонент гумових технічних виробів

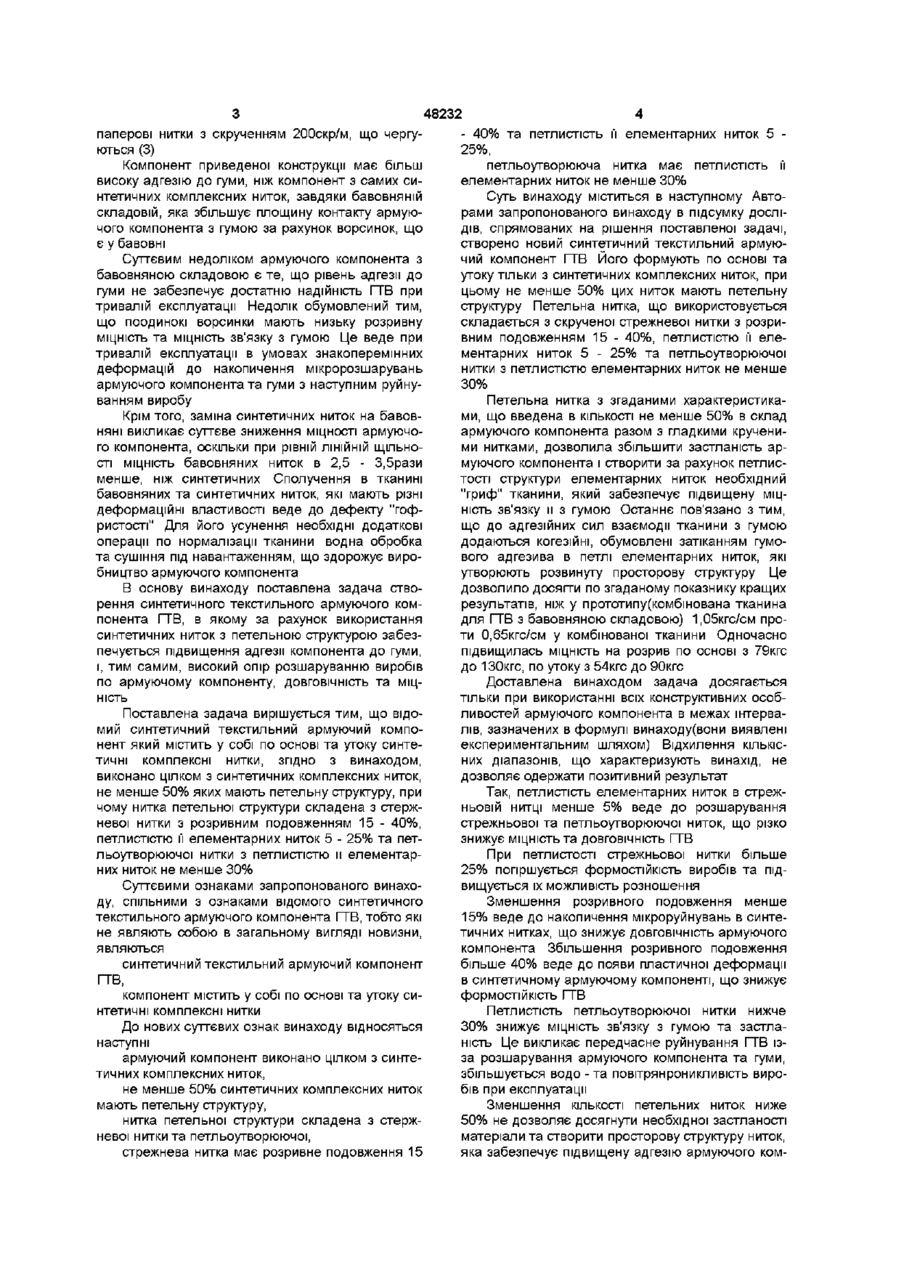

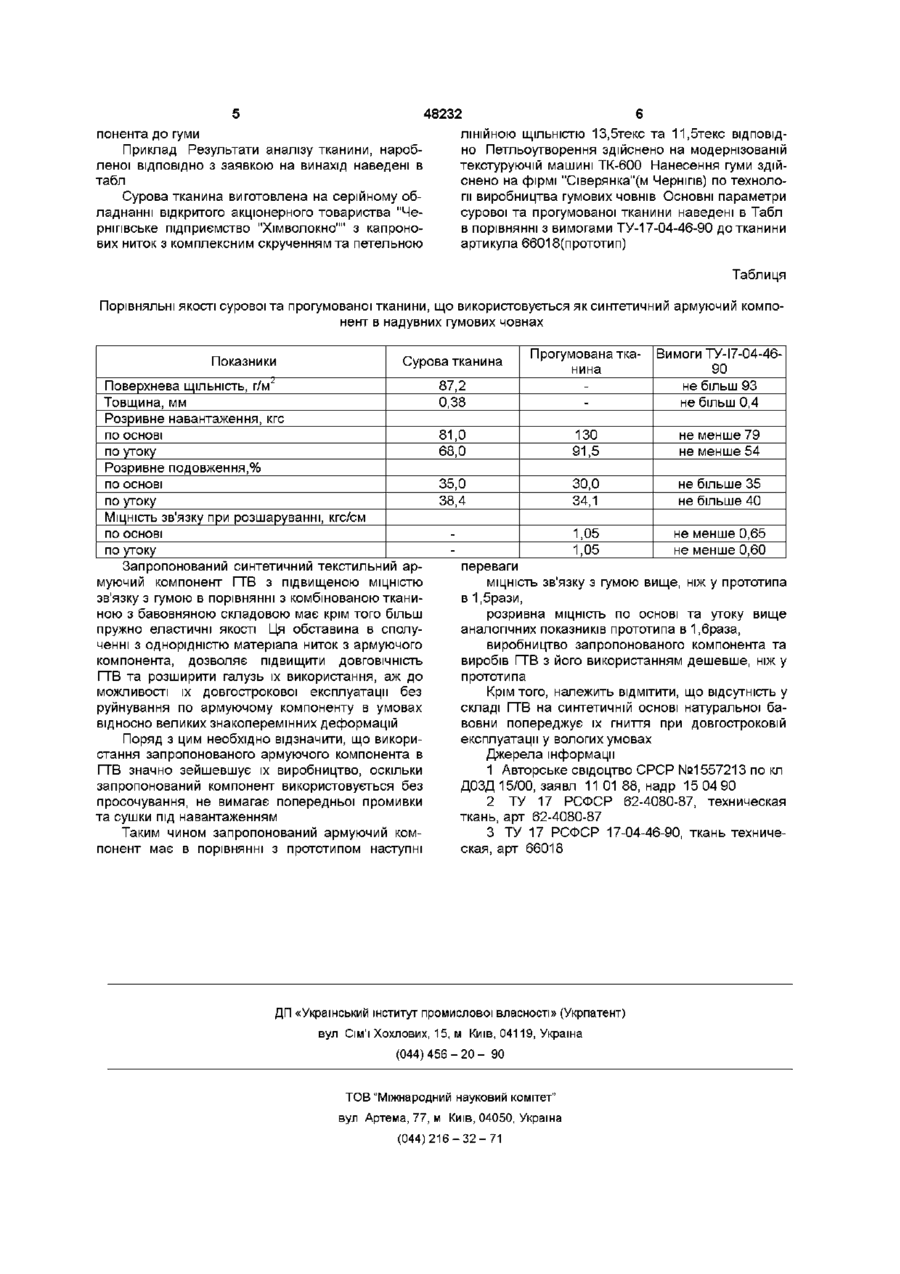

Синтетичний текстильний армуючий компонент гумових технічних виробів, який містить у собі по основі та утоку синтетичні комплексні нитки, який відрізняється тим, що армуючий компонент виконано цілком з синтетичних комплексних ниток, не менше 50% яких мають петельну структуру, причому нитка петельної структури складена з стрижньової нитки з розривним подовженням 1540%, петлистістю її елементарних ниток 5-25% та петлеутворюючої нитки з петлистістю її елементарних ниток не менше 30% Цей винахід відноситься до текстильної промисловості, до виробництва синтетичної технічної тканини, а більш докладно він стосується конструкції синтетичного текстильного армуючого компонента, що використовується у виробництві гумових технічних виробів(ГТВ), переважно прогумованих тканин Вже відомий текстильний армуючий компонент для виготовлення прогумованої бортової стрічки автомобільних шин, що виконаний переплетенням синтетичних основних та уточних монониток з утворенням чарунок з коефіцієнтом зв'язаності тканини 3,4 - 4,9 з площиною чарунки у СВІТЛІ 0,7 1,4мм2 (1) Такий армуючий компонент дозволяє підвищити МІЦНІСТЬ зв'язку каркаса з гумою за рахунок чашечкової структури тканини, яка сприяє затіканню гумової суміші між гладкими синтетичними мононитками основи та утоку, забезпечуючи двохстороннє(по відношенню до тканини) зчеплення адгезива При зниженні шаруватості, особливо в тканинах з одним шаром, використання такого армуючого компонента неможливо через малу адгезію гладких монониток до гуми та їх застланість Ці недоліки в умовах знакоперемінних навантажень та механічних впливів різного типу приводять до появи проникаючих руйнувань суцільності ГТВ, що вих човнів та інших виробів, що вимагають гарантійної герметичності Відомий також синтетичний текстильний армуючий компонент ГТВ, що складає по основі та утоку з синтетичних комплексних ниток (2) Він ЯВЛЯЄ собою тканину, виготовлену по основі та утоку з синтетичних комплексних ниток з скрученням 110скр/м Цен армуючий компонент має достатню застланість для захисту ГТВ від механічних впливів, але його адгезія до гуми низька Використання такого армуючого компонента стає можливим тільки після обробки спеціальними сполуками для просочення, які забезпечують зв'язок між армуючим компонентом та гумою, що суттєво здорожує виробництво З'являється необхідність у таких технологічних операціях, як виготовлення сполуки для просочення тканини, сушіння Крім того, ВІДОМІ сполуки для просочення вміщають у собі екологічно ШКІДЛИВІ речовини, які вимагають спеціальних заходів по захисту навколишнього середовища та обслуговуючого персоналу знижує їх МІЦНІСТЬ, ДОВГОВІЧНІСТЬ та зовсім непри пустимо для прогумованих тканин, призначених для виготовлення засобів ХІМІЧНОГО захисту, гумо Найближчим з технічної суттєвості до запропонованого є синтетичний текстильний армуючий компонент гумових технічних виробів, який являє з себе технічну комбіновану тканину, що містить по основі - комплексні синтетичні нитки скрученням 15,6текс марки "С" з скрученням 400скр/м та бавовняно-паперові нитки 7,5текс х 2 з скрученням 400скр/м, що чергуються, по утоку - комплексні синтетичні нитки 15,6текс марки "С" з скрученням 200скр/м та бавовняно О со сч 00 48232 паперові нитки з скрученням 200скр/м, що чергуються (3) Компонент приведеної конструкції має більш високу адгезію до гуми, ніж компонент з самих синтетичних комплексних ниток, завдяки бавовняній складовій, яка збільшує площину контакту армуючого компонента з гумою за рахунок ворсинок, що є у бавовні Суттєвим недоліком армуючого компонента з бавовняною складовою є те, що рівень адгезії до гуми не забезпечує достатню надійність ГТВ при тривалій експлуатації Недолік обумовлений тим, що поодинокі ворсинки мають низьку розривну МІЦНІСТЬ та МІЦНІСТЬ зв'язку з гумою Це веде при тривалій експлуатації в умовах знакоперемінних деформацій до накопичення мікророзшарувань армуючого компонента та гуми з наступним руйнуванням виробу Крім того, заміна синтетичних ниток на бавовняні викликає суттєве зниження МІЦНОСТІ армуючого компонента, оскільки при рівній ЛІНІЙНІЙ ЩІЛЬНОСТІ МІЦНІСТЬ бавовняних ниток в 2,5 - 3,5рази менше, ніж синтетичних Сполучення в тканині бавовняних та синтетичних ниток, які мають різні деформаційні властивості веде до дефекту "гофристості" Для його усунення необхідні додаткові операції по нормалізації тканини водна обробка та сушіння під навантаженням, що здорожує виробництво армуючого компонента В основу винаходу поставлена задача створення синтетичного текстильного армуючого компонента ГТВ, в якому за рахунок використання синтетичних ниток з петельною структурою забезпечується підвищення адгезії компонента до гуми, і, тим самим, високий опір розшаруванню виробів по армуючому компоненту, ДОВГОВІЧНІСТЬ та МІЦНІСТЬ Поставлена задача вирішується тим, що відомий синтетичний текстильний армуючий компонент який містить у собі по основі та утоку синтетичні комплексні нитки, згідно з винаходом, виконано цілком з синтетичних комплексних ниток, не менше 50% яких мають петельну структуру, при чому нитка петельної структури складена з стержневої нитки з розривним подовженням 15 - 40%, петлистістю її елементарних ниток 5 - 25% та петльоутворюючої нитки з петлистістю и елементарних ниток не менше 30% Суттєвими ознаками запропонованого винаходу, спільними з ознаками відомого синтетичного текстильного армуючого компонента ГТВ, тобто які не являють собою в загальному вигляді новизни, являються синтетичний текстильний армуючий компонент ГТВ, компонент містить у собі по основі та утоку синтетичні комплексні нитки До нових суттєвих ознак винаходу відносяться наступні армуючий компонент виконано цілком з синтетичних комплексних ниток, не менше 50% синтетичних комплексних ниток мають петельну структуру, нитка петельної структури складена з стержневої нитки та петльоутворюючої, стрежнева нитка має розривне подовження 15 - 40% та петлистість її елементарних ниток 5 25%, петльоутворююча нитка має петлистість її елементарних ниток не менше 30% Суть винаходу міститься в наступному Авторами запропонованого винаходу в підсумку ДОСЛІДІВ, спрямованих на рішення поставленої задачі, створено новий синтетичний текстильний армуючий компонент ГТВ Його формують по основі та утоку тільки з синтетичних комплексних ниток, при цьому не менше 50% цих ниток мають петельну структуру Петельна нитка, що використовується складається з скрученої стрежневої нитки з розривним подовженням 15 - 40%, петлистістю її елементарних ниток 5 - 25% та петльоутворюючої нитки з петлистістю елементарних ниток не менше 30% Петельна нитка з згаданими характеристиками, що введена в КІЛЬКОСТІ не менше 50% в склад армуючого компонента разом з гладкими крученими нитками, дозволила збільшити застланість армуючого компонента і створити за рахунок петлистості структури елементарних ниток необхідний "гриф" тканини, який забезпечує підвищену МІЦНІСТЬ зв'язку и з гумою Останнє пов'язано з тим, що до адгезійних сил взаємодії тканини з гумою додаються когезійні, обумовлені затіканням гумового адгезива в петлі елементарних ниток, які утворюють розвинуту просторову структуру Це дозволило досягти по згаданому показнику кращих результатів, ніж у прототипу(комбшована тканина для ГТВ з бавовняною складовою) 1,05кгс/см проти 0,65кгс/см у комбінованої тканини Одночасно підвищилась МІЦНІСТЬ на розрив по основі з 79кгс до ІЗОкгс, по утоку з 54кгс до 90кгс Доставлена винаходом задача досягається тільки при використанні всіх конструктивних особливостей армуючого компонента в межах інтервалів, зазначених в формулі винаходу(вони виявлені експериментальним шляхом) Відхилення КІЛЬКІСНИХ діапазонів, що характеризують винахід, не дозволяє одержати позитивний результат Так, петлистість елементарних ниток в стрежньовій нитці менше 5% веде до розшарування стрежньової та петльоутворюючої ниток, що різко знижує МІЦНІСТЬ та ДОВГОВІЧНІСТЬ ГТВ При петлистості стрежньової нитки більше 25% погіршується формостійкість виробів та підвищується їх можливість розношення Зменшення розривного подовження менше 15% веде до накопичення мікроруйнувань в синтетичних нитках, що знижує ДОВГОВІЧНІСТЬ армуючого компонента Збільшення розривного подовження більше 40% веде до появи пластичної деформації в синтетичному армуючому компоненті, що знижує формостійкість ГТВ Петлистість петльоутворюючої нитки нижче 30% знижує МІЦНІСТЬ зв'язку з гумою та застланість Це викликає передчасне руйнування ГТВ ізза розшарування армуючого компонента та гуми, збільшується водо -та повітрянроникливість виробів при експлуатації Зменшення КІЛЬКОСТІ петельних ниток ниже 50% не дозволяє досягнути необхідної застланості матеріали та створити просторову структуру ниток, яка забезпечує підвищену адгезію армуючого ком 48232 понента до гуми Приклад Результати аналізу тканини, наробленої ВІДПОВІДНО з заявкою на винахід наведені в табл Сурова тканина виготовлена на серійному обладнанні відкритого акціонерного товариства "Чернігівське підприємство "Хімволокно"" З капронових ниток з комплексним скрученням та петельною 6 ЛІНІЙНОЮ ЩІЛЬНІСТЮ 13,5текс та 11,5текс ВІДПОВІД НО Петльоутворення здійснено на модернізованій текстуруючій машині ТК-600 Нанесення гуми здійснено на фірмі "Сіверянка"(м Чернігів) по технологи виробництва гумових човнів Основні параметри сурової та прогумованої тканини наведені в Табл в порівнянні з вимогами ТУ-17-04-46-90 до тканини артикула 66018(прототип) Таблиця Порівняльні якості сурової та прогумованої тканини, що використовується як синтетичний армуючий компонент в надувних гумових човнах Показники Поверхнева ЩІЛЬНІСТЬ, г/м^ Товщина, мм Розривне навантаження, кгс по основі по утоку Розривне подовження,% Сурова тканина Прогумована тканина 87,2 0,38 81,0 68,0 91,5 130 Вимоги ТУ-І7-04-4690 не більш 93 не більш 0,4 не менше 79 не менше 54 35,0 30,0 не більше 35 по утоку 38,4 34,1 не більше 40 МІЦНІСТЬ зв'язку при розшаруванні, кгс/см по основі 1,05 не менше 0,65 по утоку 1,05 не менше 0,60 Запропонований синтетичний текстильний арпереваги муючий компонент ГТВ з підвищеною МІЦНІСТЮ МІЦНІСТЬ зв'язку з гумою вище, ніж у прототипа зв'язку з гумою в порівнянні з комбінованою тканив 1,5рази, ною з бавовняною складовою має крім того більш розривна МІЦНІСТЬ по основі та утоку вище пружно еластичні якості Ця обставина в сполуаналогічних показників прототипа в 1,6раза, ченні з однорідністю матеріала ниток з армуючого виробництво запропонованого компонента та компонента, дозволяє підвищити ДОВГОВІЧНІСТЬ виробів ГТВ з його використанням дешевше, ніж у ГТВ та розширити галузь їх використання, аж до прототипа можливості їх довгострокової експлуатації без Крім того, належить ВІДМІТИТИ, ЩО відсутність у руйнування по армуючому компоненту в умовах складі ГТВ на синтетичній основі натуральної бавідносно великих знакоперемінних деформацій вовни попереджує їх гниття при довгостроковій експлуатації у вологих умовах Поряд з цим необхідно відзначити, що використання запропонованого армуючого компонента в Джерела інформації ГТВ значно зейшевшує їх виробництво, оскільки 1 Авторське свідоцтво СРСР №1557213 по кл запропонований компонент використовується без ДОЗД 15/00, заявл 11 01 88, надр 15 04 90 просочування, не вимагає попередньої промивки 2 ТУ 17 РСФСР 62-4080-87, техническая та сушки під навантаженням ткань, арт 62-4080-87 Таким чином запропонований армуючий ком3 ТУ 17 РСФСР 17-04-46-90, ткань техничепонент має в порівнянні з прототипом наступні ская, арт 66018 ПО ОСНОВІ ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
