Граната

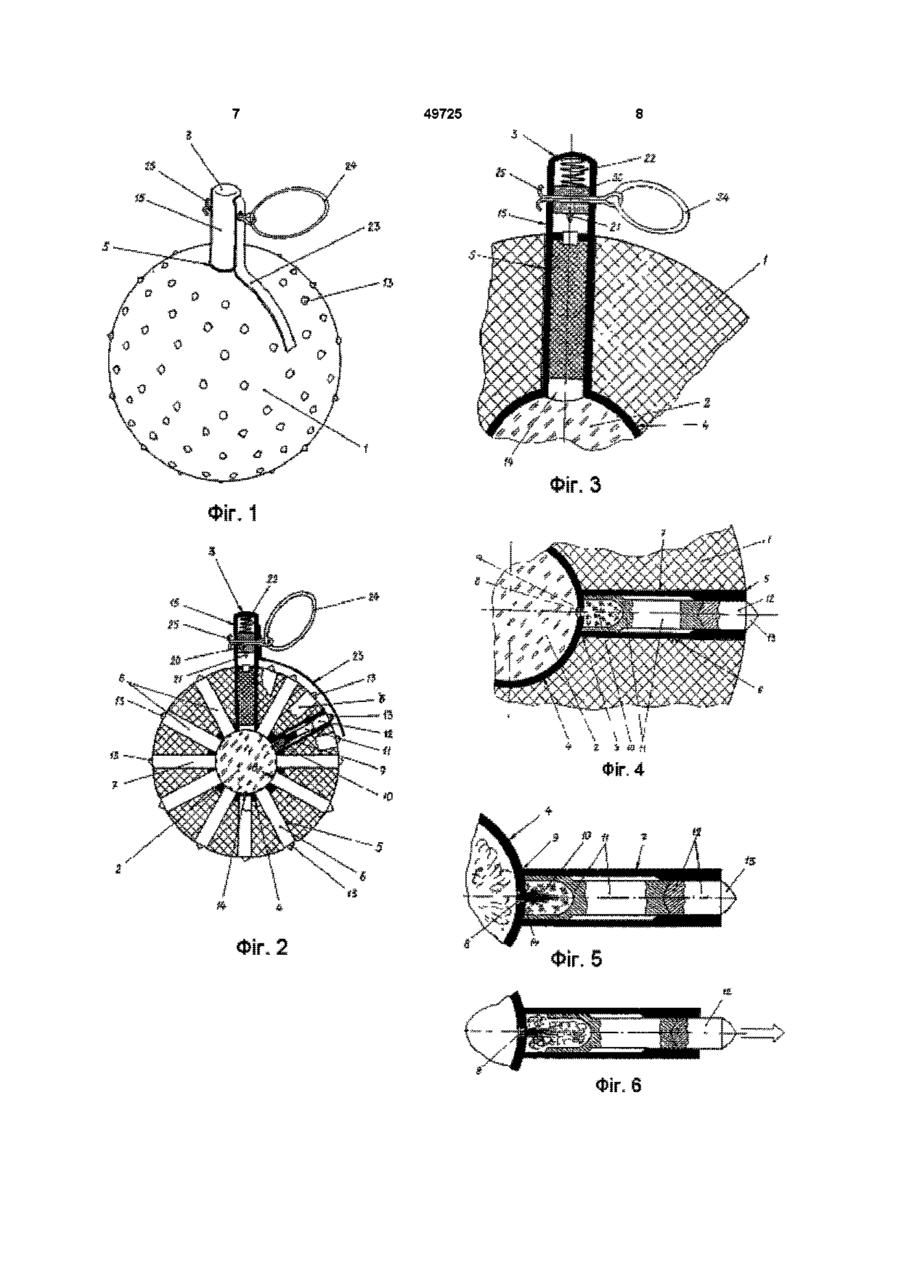

1 Граната, яка має корпус, метальний заряд, розміщений усередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування з метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником із бойовою пружиною і попереджувальним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, яка відрізняється тим, що корпус виконаний товстостінним, усередині корпусу встановлена додаткова камера для розміщення метального заряду, у згаданому корпусі виконані радіальні наскрізні отвори, а в отворах встановлені безшумні боєприпаси, що мають гільзу з капсулем, який розміщений у донній частині гільзи, пороховий заряд, штовхач і бойовий уражаючий елемент, який виконано контактуючим зі штовхачем і виступаючим своєю передньою частиною за габарити корпусу гранати 2 Граната за п 1, яка відрізняється тим, що додаткова камера виконана з жароміцного матеріалу 3 Граната за п 1, яка відрізняється тим, що метальним зарядом є хімічна речовина, що має температуру горіння більше 1000°С 4 Граната за п 1, яка відрізняється тим, що в додатковому корпусі виконані отвори, які розташовані СПІВВІСНО з капсулями боєприпасів 5 Граната за п 1, яка відрізняється тим, що корпус гранати виконаний з легкого матеріалу 6 Граната за п 1, яка відрізняється тим, що штовхач боєприпасів виконаний з можливістю перекриття виходу порохових газів з порожнини гільзи 7 Граната за п 1, яка відрізняється тим, що бойовий уражаючий елемент виконаний циліндричної форми з загостреною передньою частиною ю Винахід відноситься до області озброєння, зокрема, до ручних гранат, а саме до гранат з безшумним спрацьовуванням Відома граната, яка має корпус, метальний заряд, розміщений усередині корпусу, механізм приведення в дію метального заряду, який розміщений на корпусі і виконаний з можливістю контактування із зазначеним метальним зарядом При цьому механізм приведення в дію метального заряду виконаний таким, що має корпус з розміщеними в ньому вибуховою речовиною, капсулемдетонатором, ударником з пружиною і спусковим важелем, з'єднаним з елементом вилучення запобіжної чеки з корпусу [1] Недоліками відомої гранати є те, що спрацьовування гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Також До недоліків гранати можливо віднести и те, що вона має корпус, виконаний з листового матеріалу товщиною не більше 1,5мм, що призводить до появи осколків недостатньої убивчої сили Відома граната, яка має корпус з розміщеними в ньому бойовими уражаючими елементами, метальний заряд, розміщений усередині корпусу, механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом При цьому бойові уражаючі елементи виконані у вигляді кульок, а механізм приведення в дію метального заряду виконаний таким, що має корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником із пружиною і запобіжним важелем, з'єднаним з елементом вилучення запобіжної чеки з корпусу [2] Недоліками відомої гранати є те, що спрацьо 49725 вування гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Відома граната, яка має чавунний товстостінний корпус із зовнішньою насічкою, з розміщеними усередині вибуховою речовиною і запалом [3] Недоліками відомої гранати є те Що спрацьовування гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним Найбільш близьким технічним рішенням, обраним за прототип, є граната, яка має корпус, метальний заряд, розміщений усередині корпусу, механізм приведення в дію метального заряду, який розміщений на корпусі, виконаний з можливістю контактування з зазначеним метальним зарядом При цьому механізм приведення в дію метального заряду виконаний таким, що має корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулемдетонатором, ударником із бойовою пружиною і запобіжним важелем, з'єднаним з елементом вилучення запобіжної чеки з корпусу [4] Недоліками гранати, обраної за прототип, є те, що спрацьовування гранати супроводжується звуком, полум'ям і димом, що для проведення спеціальних операцій є небажаним В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити спрацьовування гранати без звуку та спалаху полум'я Суть винаходу в гранаті, яка має корпус, метальний заряд, розміщений усередині корпусу, механізм приведення в дію метального заряду, який розміщений на корпусі і виконаний з можливістю контактування з зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що має корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулемдетонатором, ударником із бойовою пружиною і запобіжним важелем, з'єднаним з елементом вилучення запобіжної чеки з корпусу, досягається тим, що корпус виконаний товстостінним, усередині корпусу встановлена додаткова камера для розміщення метального заряду, у згаданому корпусі зроблені радіальні наскрізні отвори, а в отворах установлені безшумні боєприпаси Суть винаходу полягає в тому, що безшумні боєприпаси виконані такими, що містять гільзу з капсулем, розміщеним у донній частині гільзи, пороховий заряд, штовхальник і бойовий уражаючий елемент, який виконаний контактуючим зі штовхальником і виступаючим своєю передньою частиною за габарити корпусу гранати Новим у винаході є те, що додаткова камера виконана з жароміцного матеріалу, метальним зарядом є хімічна речовина, яка має температуру горіння більше 1000°С, у додатковій камері зроблені отвори, які розташовані СПІВВІСНО капсулям боєприпасів, корпус гранати виконаний з легкого матеріалу, штовхальник боєприпасів виконаний з можливістю перекриття виходу порохових газів з порожнини гільзи, а бойовий уражаючий елемент має циліндричну форму із загостреною передньою частиною Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити ви сновок, що граната відрізняється тим, що корпус виконаний товстостінним, усередині корпусу встановлена додаткова камера для розміщення метального заряду, а у згаданому корпусі зроблені радіальні наскрізні отвори, в яких установлені безшумні боєприпаси, при цьому безшумні боєприпаси виконані такими, що містять гільзу з капсулем, який розміщений у донній частині гільзи, пороховий заряд, штовхальник і бойовий уражаючий елемент, який виконаний контактуючим зі штовхальником і виступаючим своєю передньою частиною за габарити корпусу гранати, додаткова камера виконана з жароміцного матеріалу, метальним зарядом є хімічна речовина, яка має температуру горіння більше 1000°С, у додатковій камері зроблені отвори, які розташовані СПІВВІСНО капсулям боєприпасів, корпус гранати виконаний з легкого матеріалу, штовхальник боєприпасів виконаний з можливістю перекриття виходу порохових газів з порожнини гільзи, а бойовий уражаючий елемент виконаний циліндричної форми з загостреною передньою частиною Таким чином, граната, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслень, де на фіг 1 зображений загальний вигляд гранати, на фіг 2 зображена конструктивнокомпонувальна схема гранати, що заявляється, на фіг 3 зображена схема механізму приведення в дію метального заряду, на фіг 4 зображена конструктивна схема безшумного боєприпасу, на фіг 5 - 8 зображені схеми спрацьовування безшумних боєприпасів Граната конструктивно містить корпус 1, метальний заряд 2 і механізм 3 приведення в дію метального заряду 2 Усередині корпусу 1 установлена додаткова камера 4 для розміщення метального заряду 2 У згаданому корпусі 1 зроблені радіальні наскрізні отвори 5, в яких установлені безшумні боєприпаси 6 При цьому кожний з безшумного боєприпасу 6 виконаний таким, що містить гільзу 7 з капсулем 8, який розміщений у донній частині 9 гільзи 7, пороховий заряд 10, штовхальник 11 і бойовий уражаючий елемент 12, який виконано контактуючим зі штовхальником 11 і виступаючим своєю передньою частиною 13 за габарити корпусу 1 гранати Корпус 1 гранати виконаний товстостінним Додаткова камера 4 виконана з жароміцного матеріалу Метальним зарядом 2 є хімічна речовина, яка має температуру горіння більше 1000°С, наприклад, магній У додатковій камері 4 зроблені отвори 14, які розташовані СПІВВІСНО капсулям 8 боєприпасів 6 Корпус 1 гранати виконаний з легкого матеріалу, наприклад, з пластмаси чи твердого пінопласту, чи поліуретану Штовхальник 11 боєприпасів 6 виконаний з можливістю перекриття виходу порохових газів з порожнини гільзи 7 Бойовий уражаючий елемент 12 має циліндричну форму з загостреною передньою частиною 13 Механізм 3 приведення в дію метального заряду (див фіг 3) конструктивно виконаний таким, що має корпус 15 з розміщеними в ньому вибуховою речовиною 16 (розривним зарядом), капсулем-запалювачем 17, уповільнювачем 18, капсулем-детонатором 19, ударником 20 із жалом 21 та 49725 бойовою пружиною 22, запобіжним (спусковим) важелем 23, з'єднаним з елементом 24 (кільцем) вилучення запобіжної чеки 25 з корпусу 15 механізму 3 приведення в дію метального заряду 2 Граната збирається наступним чином Попередньо виготовляється додаткова камера 4 В зазначеній додатковій камері 4 робляться, наприклад, свердленням, наскрізні отвори 14 Потім до зовнішньої поверхні додаткової камери 4 кріпляться жорстко безшумні боєприпаси 6, при цьому вони 6 встановлюються на поверхні камери 4 так, щоб їх капсулі 8 знаходилися над отворами 14 Після зазначених технологічних операцій формується ЗОВНІШНІЙ корпус 1 гранати, зовнішня поверхня якого співпадає з кінцевою частиною безшумного боєприпасу 6, а радіальні наскрізні отвори 5 співпадають з корпусом зазначеного безшумного боєприпасу 6 При сформованому корпусі 1 гранати над його поверхнею залишаються виступаючими тільки загострені частини 13 бойових уражаючих елементів 12 Після ЦЬОГО у внутрішню порожнину додаткової камери 4 засипається метальний заряд 2, а в один з отворів 14 вставляється механізм 3 приведення в дію метального заряду 2 Граната готова до використання Граната застосовується таким чином Граната береться в руку і пальцем іншої руки за кільце 24 висмикується запобіжна чека 25 При цьому запобіжний (спусковий) важіль 23 є зажатим у руці (притиснутим до корпусу 1 гранати та корпусу 15 механізму 3 приведення в дію метального заряду 2) У момент кидка спусковий важіль 23 під дією бойової пружини 22 відходить убік і ударник 20 своїм жалом 21 наколює капсуль-запалювач 17 Промінь вогню від капсуля-запалювача 17 переходить на уповільнювач 18, а потім передається на капсуль-детонатор 19 Спрацьовує розривний заряд (вибухова речовина) 16, вплив якого передається на метальний заряд 2, який розміщений у додатковій камері 4 Спрацьовує метальний заряд 2, який при згорянні надає температуру згоряння більше 1000°С Під ДІЄЮ високої температури згоряння метального заряду 2 спрацьовують (практично одномиттєво) капсулі 8 безшумних боєприпасів 6 Промінь вогню від капсуля 8 переходить на пороховий заряд 10 і підпалює його При згорянні порохового заряду 10 відтворюються порохові гази, які практично миттєво перемістять штовхальник 11 уздовж внутрішньої стінки гільзи 7 убік від и донної частини 9 При цьому штовхальник 11 передасть енергію розширення порохових газів на бойовий уражаючий елемент 12, який під дією кінетичної енергії з великою швидкістю полетить у бік від гранати (для ураження ЦІЛІ) Таким чином, практично одномиттєво спрацюють всі безшумні боєприпаси 6 При цьому не буде чутно ні звуку спрацьовування метального заряду 2, ні звуку спрацьовування безшумних боєприпасів 6 У першому випадку цього не відбувається тому, що спрацьовування метального заряду 2 здійснюється у замкненому просторі, який створено внутрішньою оболонкою додаткової камери 4, отвори 14 якої є закритими донною частиною 9 безшумних боєприпасів 6 У другому випадку звуку спрацьовування порохового заряду 10 не буде чутно тому, що вихід порохових газів з внутрішньої порожнини гільзи 7 перекривається виступами штовхальника 11, форма якого співпадає з внутрішньою поверхнею зазначеної гільзи 7 На підставі закритих порожнин не буде видно і спалаху полум'я від спрацьовування порохового заряду 7 та метального заряду 2 Підвищення ефективності застосування гранати, що заявляється, у порівнянні з прототипом, досягається тим, що спрацьовування гранати не супроводжується звуком та спалахом полум'я Граната, яка заявляється, спрацьовує практично безшумно, відчуватися буде тільки щиглик від спрацьовування капсуля-запалювача ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Шунков В Н "Вооружение пехоты" - Мінськ, видавництво ПОПУРІ, 2001 - стор 202 "Граната РГ-42 (Росія)" - аналог 2 Шунков В Н "Вооружение пехоты" - Мінськ, видавництво ПОПУРІ, 2001 - стор 199 "Граната M-DN (Німеччина)" - аналог 3 Шунков В Н "Вооружение пехоты" - Мінськ, видавництво ПОПУРІ, 2001 - стор 199 "Граната № 36 (Мільса) (Великобританія)" - аналог 4 Шунков В Н "Вооружение пехоты" - Мінськ, видавництво ПОПУРІ, 2001 - стор 201 "Граната Ф1 (Росія)" - прототип 49725 Иг. 4 49725 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
