Мокрий пилогазоуловлювач

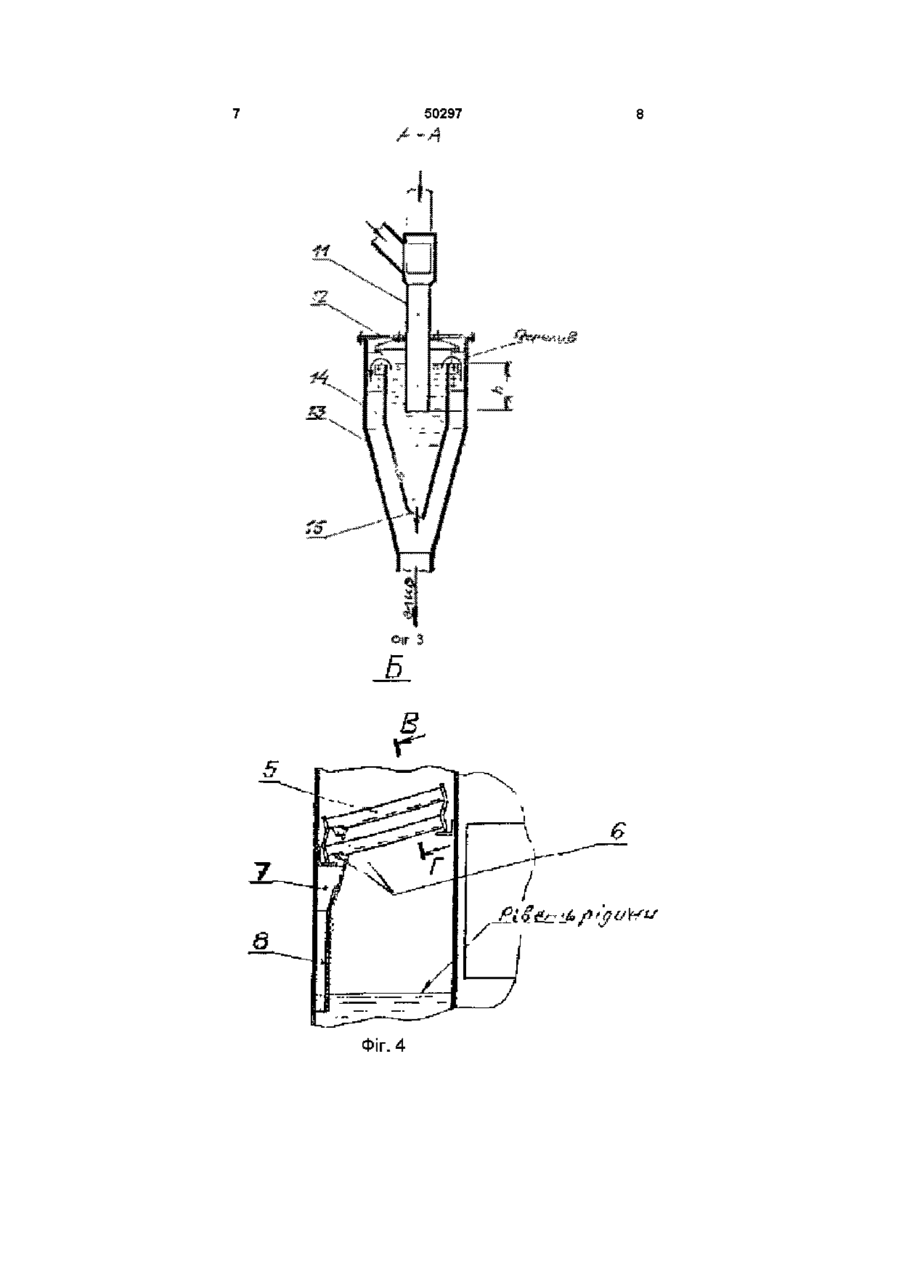

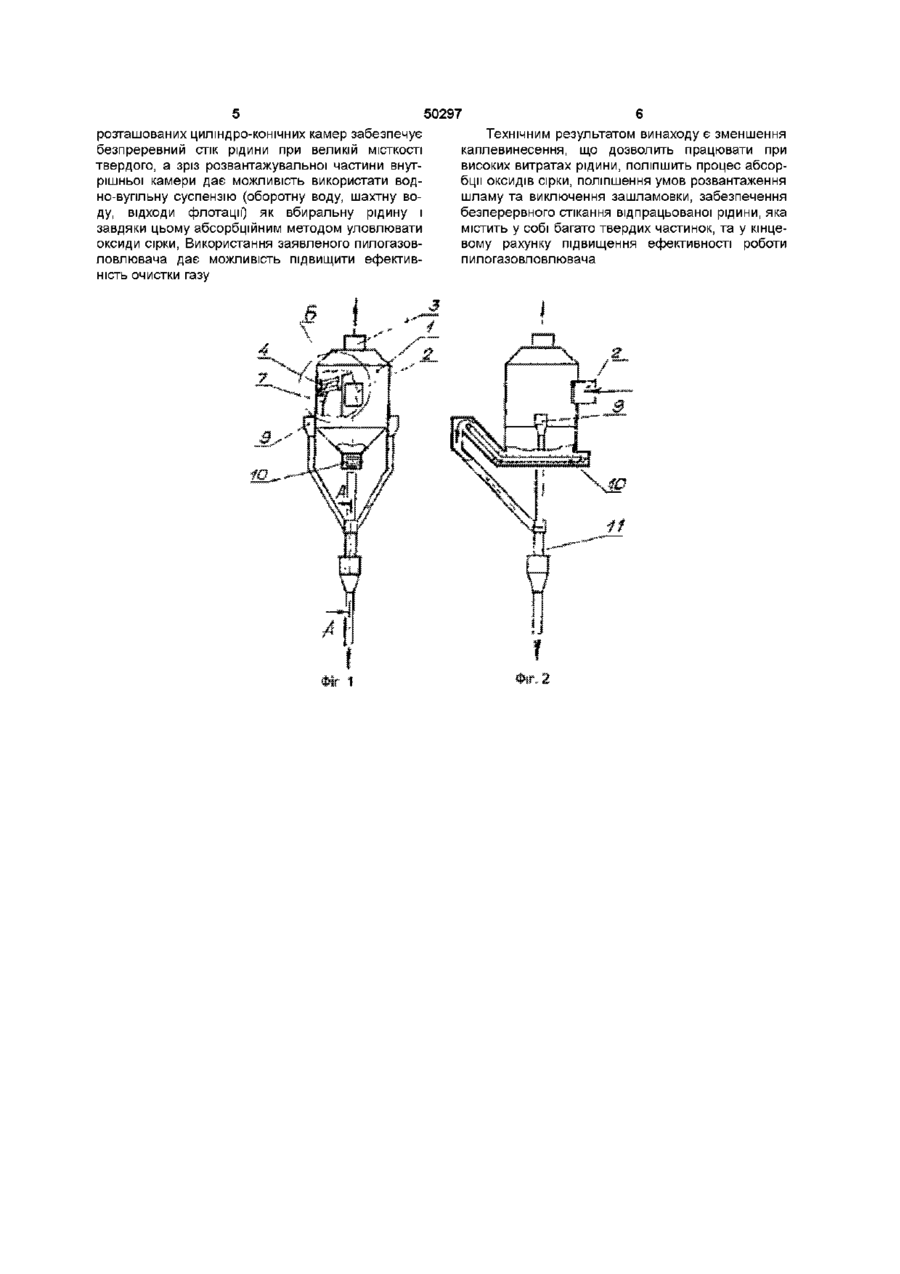

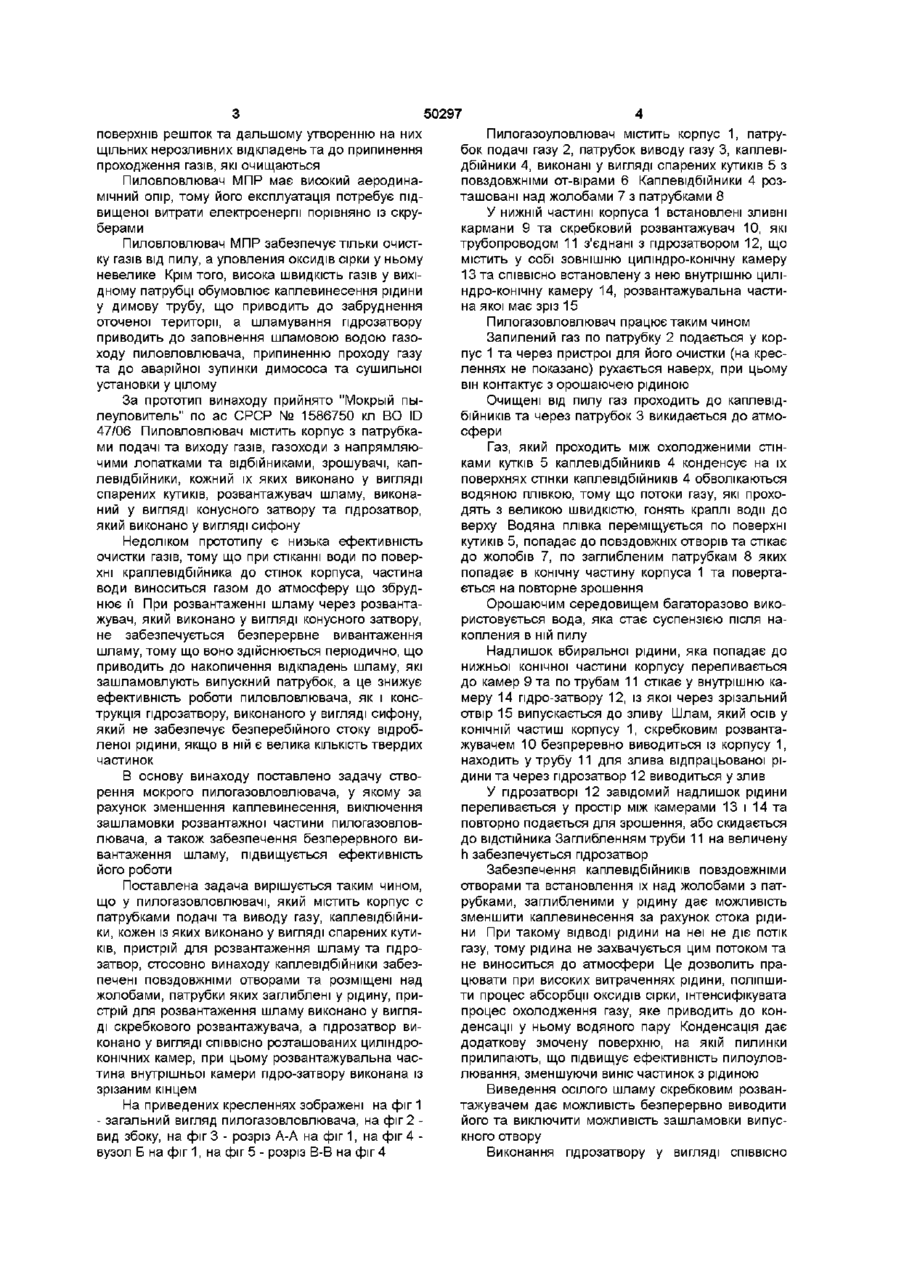

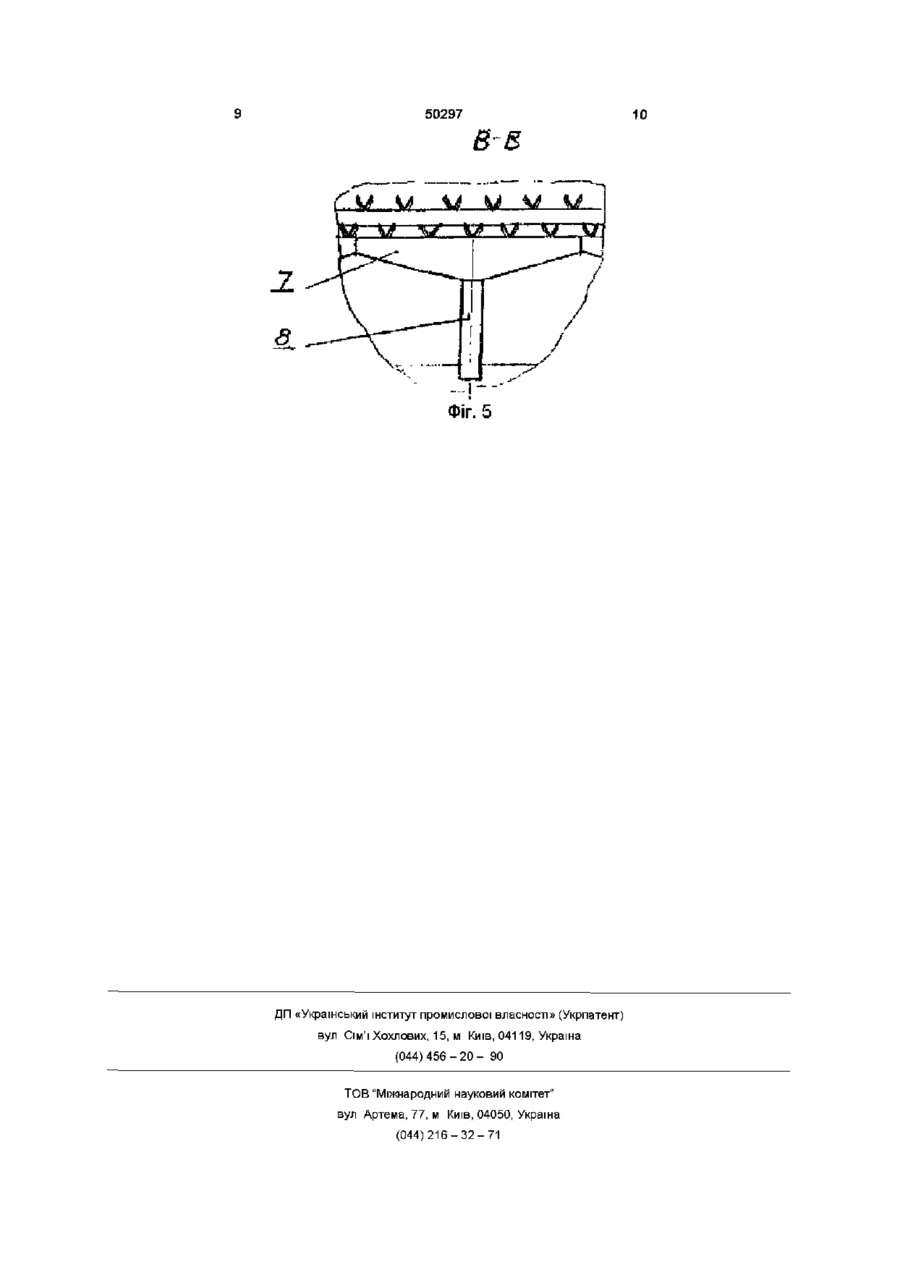

1 Пилогазоуловлювач, що містить корпус з патрубками подачі та виводу газу, каплевідбійники, кожен із яких виконано у вигляді спарених кути ків, пристрій для розвантаження шламу та пдрозатвор, який відрізняється тим, що каплевідбійники забезпечені повздовжніми отворами та розміщені над жолобами, патрубки яких заглиблені у рідину, пристрій для розвантаження шламу виконано у вигляді скребкового розвантажувача, а пдрозатвор виконано у вигляді СПІВВІСНО розташованих із зазором циліндро-конічних зовнішньої та внутрішньої камер 2 Пилогазоуловлювач за п 1, який відрізняється тим, що розвантажувальна частина внутрішньої камери пдрозатвора виконана із зрізаним кінцем Винахід стосується техніки відділення дисперсних частинок від газів із застосуванням рідини як середовища для зрошення та вбирання і може бути використаним для очистки газів від пилу та оксидів сірки в гірничорудній, ХІМІЧНІЙ, металургійній галузях, а також у промисловості будівельних матеріалів ВІДОМІ порожнисті форсуночні скрубери, які описані у книзі "Очистка газов мокрыми фильтрами", авт Ужов В Н и др , М, Химия, 1972 стр 91, в яких очистка запилених газів здійснюється шляхом контакту газів із зрошувальною рідиною, якою найчастіше використовується вода, яка диспергується або вільно стікає по контактним поверхням Для поліпшення розподілу газу по перерізу апарату у нижній його частиш установлюють газорозподільну решітку провального типу Загальним недоліком таких апаратів є те, що процес очистки є дорогим, тому що уловлений продукт виділяється у вигляді шламу, який необхідно обробляти, утілізовувати Як правило гази, що відходять, містять агресивні компоненти, які, коли вбираються, викликають підсилену корозію пиловловлювача та комунікацій Для ефективного диспергування зрошувана рідина не повинна містити тверді частини, які можуть забивати отвори форсунок та припиняти надходження рідин, а також зашламовлювати скрубери та комунікації В скруберах з форсуночним зрошуванням та невеликою питомою витратою вбирапьної рідини вбирається невелика частина оксидів сірки, що знижує ефективність очистки газів Відомий мокрий пиловловлювач типу МПР, який описано у книзі "Конструкция, расчет и эксплуатация устройств и оборудования дня сушки минерального сырья", авт В А Филиппов, М , Недра, 1974 стр 228 - 229 Апарат МПР може бути використаним для уловлювання пилу із ВІДХІДНИХ газів сушильних установок Він включає патрубки для вводу та виводу газів, зрошувальні решітки із похилих та породільних пластин, які встановлено у газоході типа труби Вентурі, форсунки, які диспергують воду перед решітками, та шламовловлювача із закручувальним пристроєм типа нерухомого колеса вентилятора Решітки пиловловлювача МПР виконані нерухомими, пластини встановлено з невеликими інтервалами для їх зрошування технічною рідиною При контактуванні із змоченими поверхнями решіток інтервали між пластинами залипають відкладеннями, при цьому різко зростає опір апарату Форсунки в МПР виконані для диспергування технічної води при її невеликій витраті 0,10 - 0,15л/м3 газів і непридатні для диспергування суспензії, наприклад водно-вугільної, тому що з підвищенням у воді КІЛЬКОСТІ твердого сопла форсунок забиваються і зрошувальна рідина не надходить Це приводить до налипання пилу до раніше змочених 1 о ю 50297 поверхнів решіток та дальшому утворенню на них щільних нерозливних відкладень та до припинення проходження газів, які очищаються Пиловловлювач МПР має високий аеродинамічний опір, тому його експлуатація потребує підвищеної витрати електроенергії порівняно із скруберами Пиловловлювач МПР забезпечує тільки очистку газів від пилу, а уловления оксидів сірки у ньому невелике Крім того, висока швидкість газів у вихідному патрубці обумовлює каплевинесення рідини у димову трубу, що приводить до забруднення оточеної території, а шламування пдрозатвору приводить до заповнення шламовою водою газоходу пиловловлювача, припиненню проходу газу та до аварійної зупинки димососа та сушильної установки у цілому За прототип винаходу прийнято "Мокрый пылеуловитель" по ас СРСР № 1586750 кл BO ID 47/06 Пиловловлювач містить корпус з патрубками подачі та виходу газів, газоходи з напрямляючими лопатками та відбійниками, зрошувачі, каплевідбійники, кожний їх яких виконано у вигляді спарених кутиків, розвантажувач шламу, виконаний у вигляді конусного затвору та пдрозатвор, який виконано у вигляді сифону Недоліком прототипу є низька ефективність очистки газів, тому що при стіканні води по поверхні краплевідбійника до стінок корпуса, частина води виноситься газом до атмосферу що збруднює її При розвантаженні шламу через розвантажувач, який виконано у вигляді конусного затвору, не забезпечується безперервне вивантаження шламу, тому що воно здійснюється періодично, що приводить до накопичення відкладень шламу, які зашламовлують випускний патрубок, а це знижує ефективність роботи пиловловлювача, як і конструкція пдрозатвору, виконаного у вигляді сифону, який не забезпечує безперебійного стоку відробленої рідини, якщо в ній є велика КІЛЬКІСТЬ твердих частинок В основу винаходу поставлено задачу створення мокрого пилогазовловлювача, у якому за рахунок зменшення каплевинесення, виключення зашламовки розвантажної частини пилогазовловлювача, а також забезпечення безперервного вивантаження шламу, підвищується ефективність його роботи Поставлена задача вирішується таким чином, що у пилогазовловлювачі, який містить корпус с патрубками подачі та виводу газу, каплевідбійники, кожен із яких виконано у вигляді спарених кутиків, пристрій для розвантаження шламу та пдрозатвор, стосовно винаходу каплевідбійники забезпечені повздовжніми отворами та розміщені над жолобами, патрубки яких заглиблені у рідину, пристрій для розвантаження шламу виконано у вигляді скребкового розвантажувача, а пдрозатвор виконано у вигляді СПІВВІСНО розташованих циліндроконічних камер, при цьому розвантажувальна частина внутрішньої камери пдро-затвору виконана із зрізаним кінцем На приведених кресленнях зображені на фіг 1 - загальний вигляд пилогазовловлювача, на фіг 2 вид збоку, на фіг 3 - розріз А-А на фіг 1, на фіг 4 вузол Б на фіг 1, на фіг 5 - розріз В-В на фіг 4 Пилогазоуловлювач містить корпус 1, патрубок подачі газу 2, патрубок виводу газу 3, каплевідбійники 4, виконані у вигляді спарених кутиків 5 з повздовжніми от-вірами 6 Каплевідбійники 4 розташовані над жолобами 7 з патрубками 8 У нижній частині корпуса 1 встановлені зливні кармани 9 та скребковий розвантажувач 10, які трубопроводом 11 з'єднані з пдрозатвором 12, що містить у собі зовнішню циліндро-конічну камеру 13 та СПІВВІСНО встановлену з нею внутрішню циліндро-конічну камеру 14, розвантажувальна частина якої має зріз 15 Пилогазовловлювач працює таким чином Запилений газ по патрубку 2 подається у корпус 1 та через пристрої для його очистки (на кресленнях не показано) рухається наверх, при цьому він контактує з орошаючею рідиною Очищені від пилу газ проходить до каплевідбійників та через патрубок 3 викидається до атмосфери Газ, який проходить між охолодженими стінками кутків 5 каплевідбійників 4 конденсує на їх поверхнях стінки каплевідбійників 4 обволікаються водяною плівкою, тому що потоки газу, які проходять з великою швидкістю, гонять краплі води до верху Водяна плівка переміщується по поверхні кутиків 5, попадає до повздовжніх отворів та стікає до жолобів 7, по заглибленим патрубкам 8 яких попадає в конічну частину корпуса 1 та повертається на повторне зрошення Орошаючим середовищем багаторазово використовується вода, яка стає суспензією після накопления в ній пилу Надлишок вбиральної рідини, яка попадає до нижньої конічної частини корпусу переливається до камер 9 та по трубам 11 стікає у внутрішню камеру 14 пдро-затвору 12, із якої через зрізальний отвір 15 випускається до зливу Шлам, який осів у КОНІЧНІЙ частиш корпусу 1, скребковим розвантажувачем 10 безпреревно виводиться із корпусу 1, находить у трубу 11 для злива відпрацьованої рідини та через пдрозатвор 12 виводиться у злив У пдрозатворі 12 завідомий надлишок рідини переливається у простір між камерами 13 і 14 та повторно подається для зрошення, або скидається до відстійника Заглибленням труби 11 на величену h забезпечується пдрозатвор Забезпечення каплевідбійників повздовжніми отворами та встановлення їх над жолобами з патрубками, заглибленими у рідину дає можливість зменшити каплевинесення за рахунок стока рідини При такому ВІДВОДІ рідини на неї не діє потік газу, тому рідина не захвачується цим потоком та не виноситься до атмосфери Це дозволить працювати при високих витраченнях рідини, поліпшити процес абсорбції оксидів сірки, штенсифікувата процес охолодження газу, яке приводить до конденсації у ньому водяного пару Конденсація дає додаткову змочену поверхню, на якій пилинки прилипають, що підвищує ефективність пилоуловлювання, зменшуючи виніс частинок з рідиною Виведення осілого шламу скребковим розвантажувачем дає можливість безперервно виводити його та виключити можливість зашламовки випускного отвору Виконання пдрозатвору у вигляді СПІВВІСНО 50297 розташованих циліндро-конічних камер забезпечує безпреревний стік рідини при великій МІСТКОСТІ твердого, а зріз розвантажувальної частини внутрішньої камери дає можливість використати водно-вугільну суспензію (оборотну воду, шахтну воду, відходи флота ці 0 як вбирал ьну рідину і завдяки цьому абсорбційним методом уловлювати оксиди сірки, Використання заявленого пилогазовловлювача дає можливість підвищити ефективність очистки газу Технічним результатом винаходу є зменшення каплевинесення, що дозволить працювати при високих витратах рідини, поліпшить процес абсорбції оксидів сірки, поліпшення умов розвантаження шламу та виключення зашламовки, забезпечення безперервного стікання відпрацьованої рідини, яка містить у собі багато твердих частинок, та у кінцевому рахунку підвищення ефективності роботи пилогазовловлювача 50297 8 Фіг. 4 50297 10 В 8 _ 2 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
