Верстат монтажний

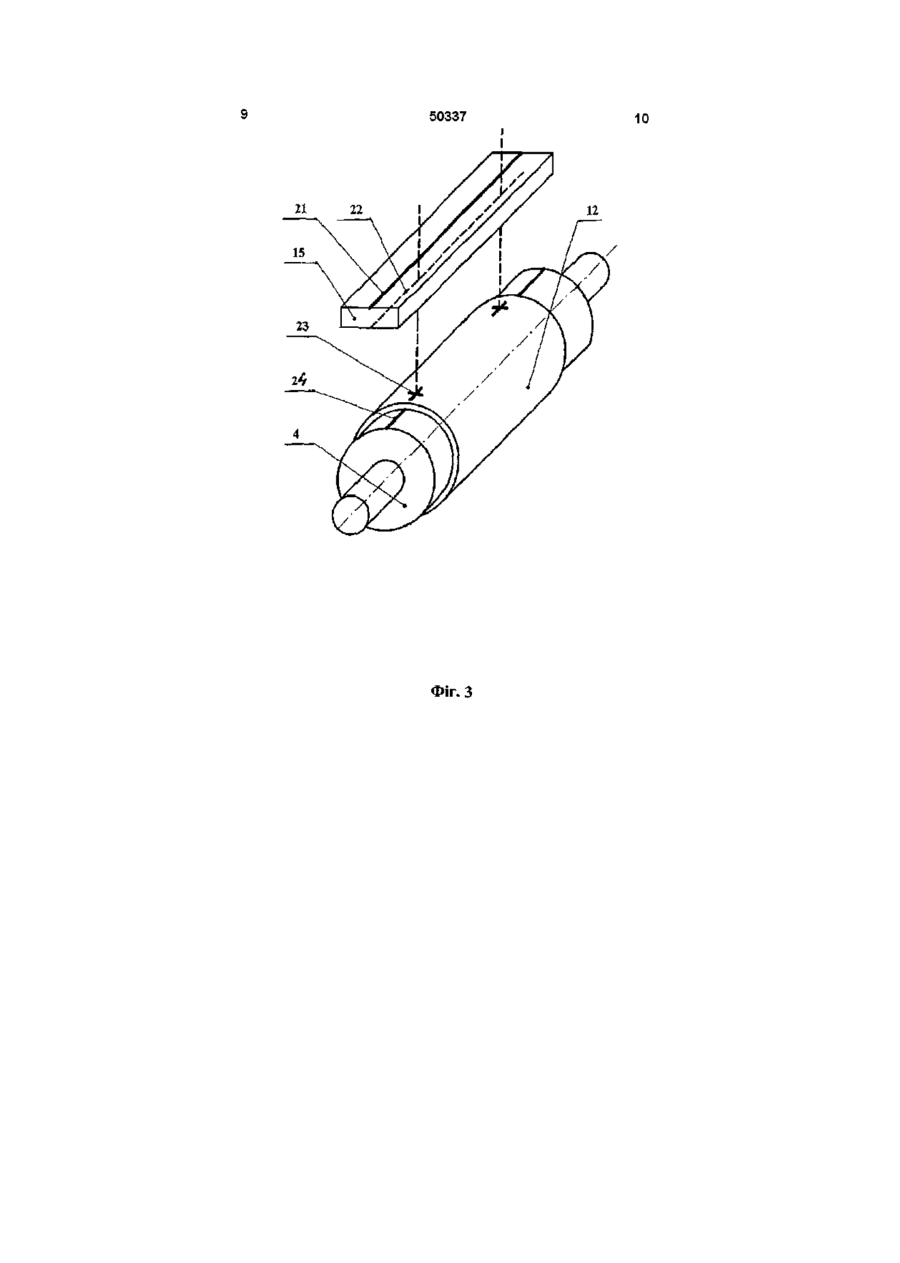

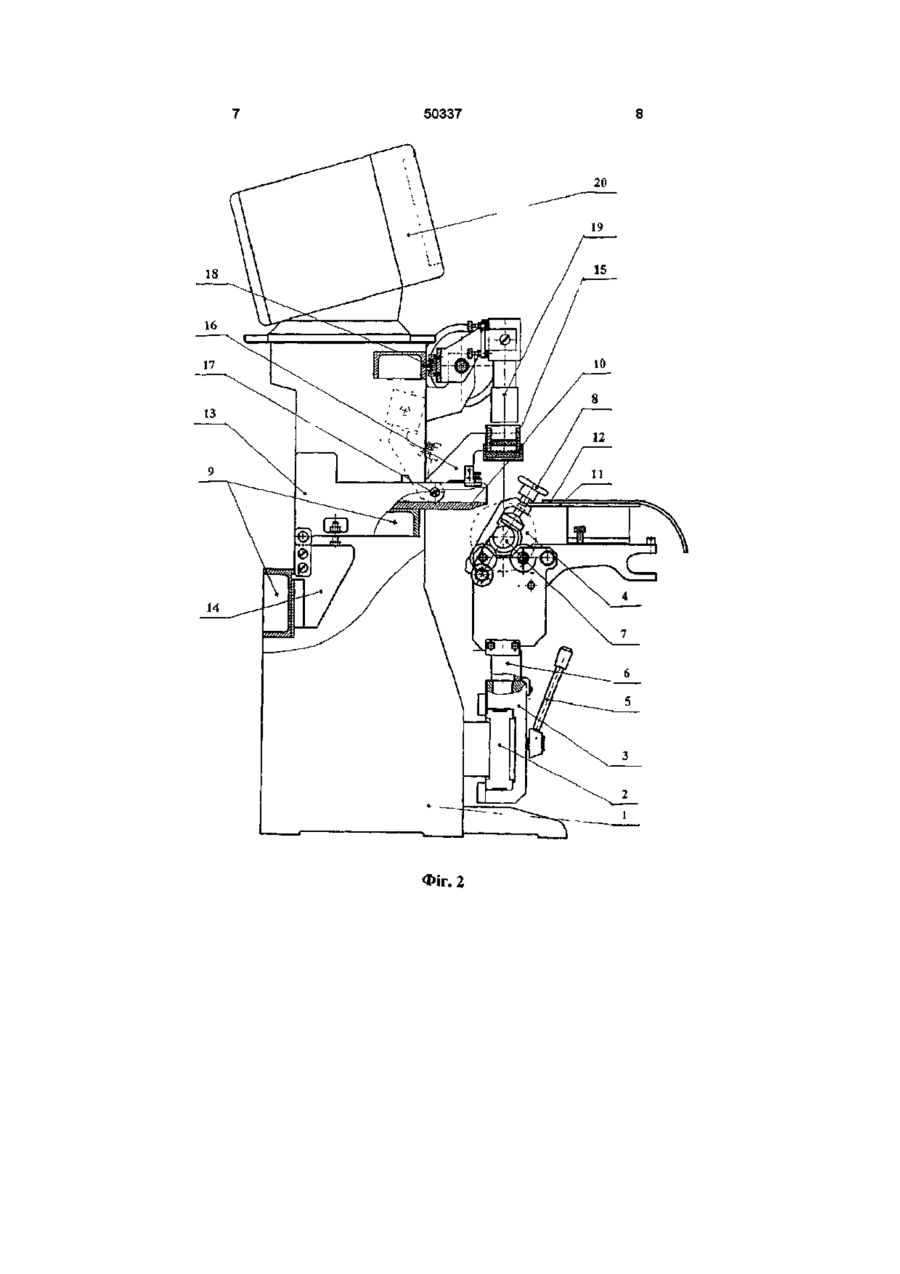

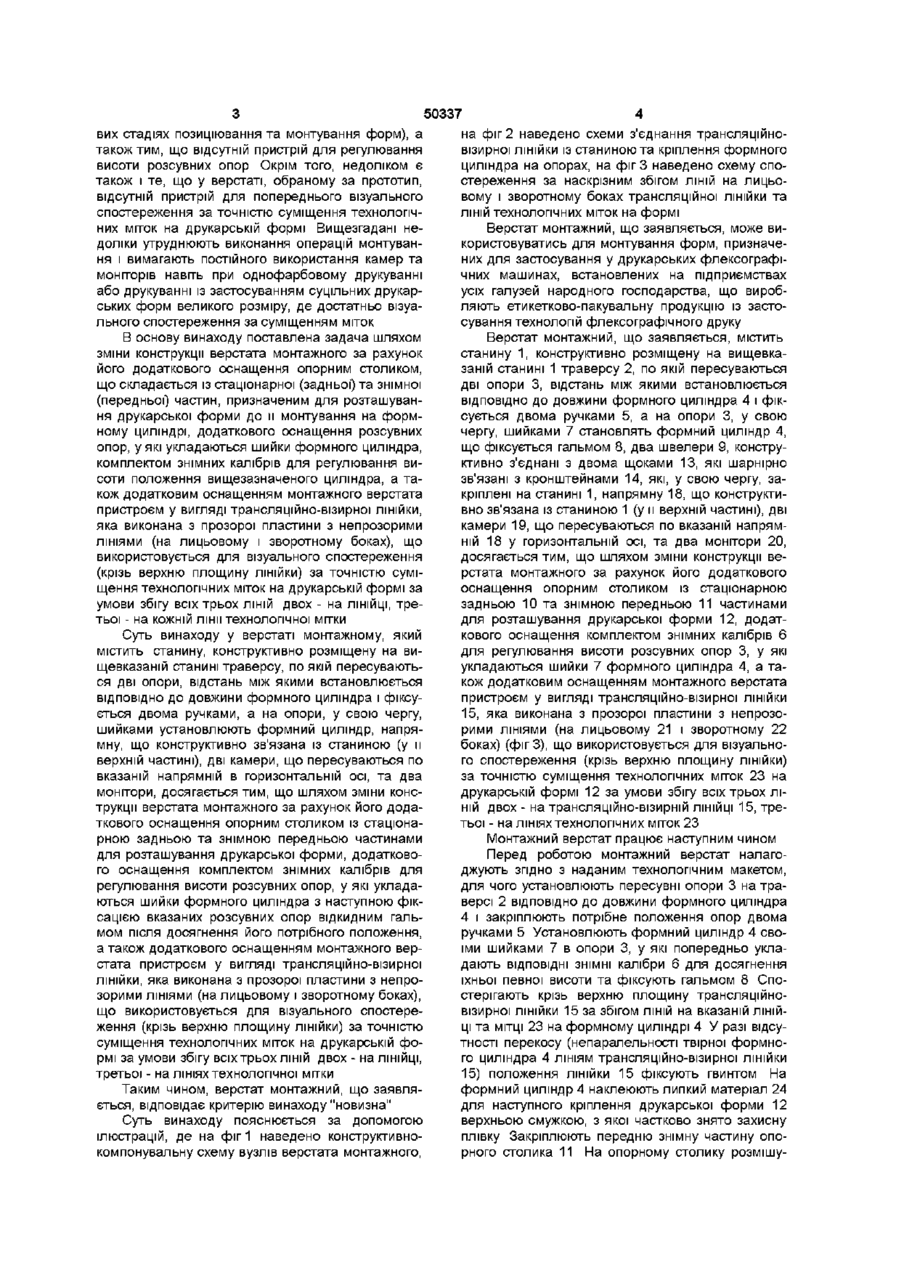

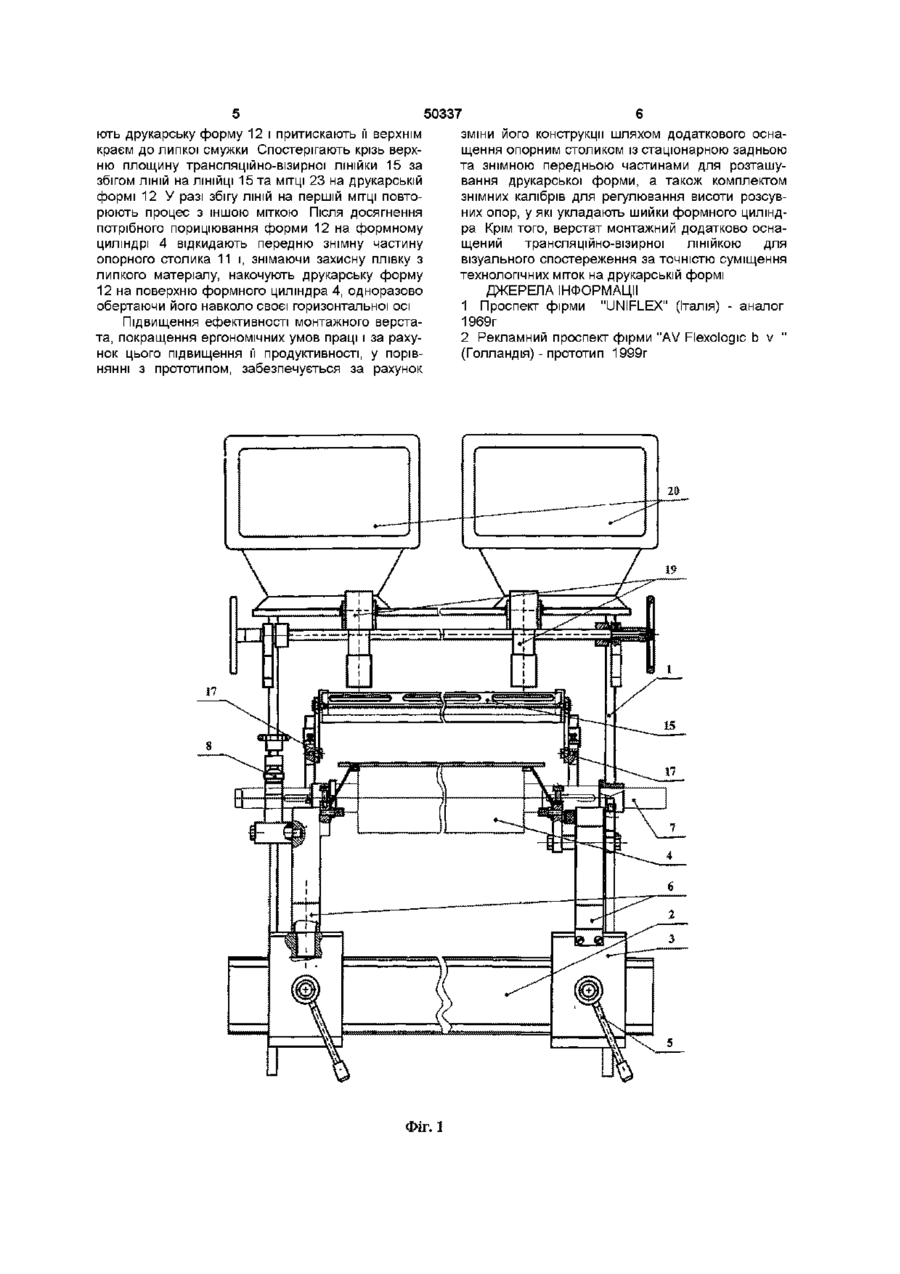

1 Верстат монтажний, який містить станину, конструктивно розміщену на вищевказаній станині траверсу, по якій пересуваються дві опори, відстань між якими встановлюється ВІДПОВІДНО ДО довжини формного циліндра і фіксується двома ручками, а на опори, у свою чергу, шийками встановлюють формний циліндр, напрямну, що конструктивно зв'язана із станиною (у и верхній частині), дві камери, що пересуваються по вказаній напрямній по горизонтальній осі, та два монітори, який відрізняється тим, що шляхом зміни конст рукції верстат монтажний додатково містить опорний столик із стаціонарною задньою та знімною передньою частинами для розташування друкарської форми 2 Верстат монтажний за п 1, який відрізняється тим, що він додаткового оснащений комплектом знімних калібрів для регулювання висоти розсувних опор, у які встановлюють шийки формного циліндра і фіксують відкидним гальмом після досягнення його потрібного положення 3 Верстат монтажний за п 1, який відрізняється тим, що він додатково оснащений трансляційновізирної ЛІНІЙКОЮ, яка виконана з прозорої пластини з непрозорими ЛІНІЯМИ (на лицьовому і зворотному боках), що використовується для візуального спостереження (крізь верхню площину ЛІНІЙКИ) за точністю суміщення технологічних міток на друкарській формі за умови збігу всіх трьох ЛІНІЙ ДВОХ - на ЛІНІЙЦІ, третьої - на ЛІНІЯХ технологічної мітки Винахід відноситься до галузі поліграфи, а саме, до верстатів для монтування друкарських форм на формні циліндри флекографічних друкарських машин різних типів Верстат може використовуватись для монтування друкарських форм, призначених для застосування у друкарських флексографічних машинах, встановлених на підприємствах усіх галузей народного господарства, що виробляють етикетково-пакувальну продукцію способом флексографічного друку Відомий монтажний верстат, який містить станину, конструктивно з'єднану з нею траверсу із двома розсувними опорами, у які становлять і закріплюють шийки формного циліндра, ділильну головку для повертання та фіксування у певному положенні формного циліндра, напрямну для пересування уздовж твірної формного циліндра контрольних голок, за допомогою яких забезпечується суміщення технологічних міток на друкарських формах/1/ Недоліками відомого монтажного верстата є те, що позиціювання та монтування кожної наступної форми (для одного замовлення) здійснюють за попереднім монтажем, що збільшує відхилення від точності суміщення зображень на формі (а внаслідок цього - на відбитку) через підсумовування похибок, які виникають при спостереженнях за суміщенням контрольних голок з технологічними мітками на друкарських формах та при подвійному контролі розташування цих міток на кожному з двох циліндрів (базовому і тому, на якому відбувається монтування форм) Найбільш близьким технічним рішенням, яке обране за прототип, є верстат монтажний, який містить станину, конструктивно з'єднану з нею траверсу із двома розсувними опорами, у які встановлюються і закріплюються шийки формного циліндра, на якому закріплюється за допомогою липкої стрічки друкарська форма, ділильну головку для повертання та фіксування у певному положенні формного циліндра, дві камери, які пересуваються по напрямних, два монітори, за допомогою яких контролюється суміщення технологічних міток на друкарських формах 121 Недоліком відомого монтажного верстата, який обрано за прототип, є те, що він позбавлений опорної поверхні для розташування формних пластин (особливо, великого розміру та при початко 1 СО го о ю 50337 вих стадіях позиціювання та монтування форм), а також тим, що відсутній пристрій для регулювання висоти розсувних опор Окрім того, недоліком є також і те, що у верстаті, обраному за прототип, відсутній пристрій для попереднього візуального спостереження за точністю суміщення технологічних міток на друкарській формі Вищезгадані недоліки утруднюють виконання операцій монтування і вимагають постійного використання камер та моніторів навіть при однофарбовому друкуванні або друкуванні із застосуванням суцільних друкарських форм великого розміру, де достатньо візуального спостереження за суміщенням міток В основу винаходу поставлена задача шляхом зміни конструкції верстата монтажного за рахунок його додаткового оснащення опорним столиком, що складається із стаціонарної (задньої) та знімної (передньої) частин, призначеним для розташування друкарської форми до и монтування на формному циліндрі, додаткового оснащення розсувних опор, у які укладаються шийки формного циліндра, комплектом знімних калібрів для регулювання висоти положення вищезазначеного циліндра, а також додатковим оснащенням монтажного верстата пристроєм у вигляді трансляційно-візирної ЛІНІЙКИ, яка виконана з прозорої пластини з непрозорими ЛІНІЯМИ (на лицьовому і зворотному боках), що використовується для візуального спостереження (крізь верхню площину ЛІНІЙКИ) за точністю суміщення технологічних міток на друкарській формі за умови збігу всіх трьох ЛІНІЙ двох - на ЛІНІЙЦІ, третьої - на кожній лінії технологічної мітки Суть винаходу у верстаті монтажному, який містить станину, конструктивно розміщену на вищевказаній станині траверсу, по якій пересуваються дві опори, відстань між якими встановлюється ВІДПОВІДНО до довжини формного циліндра і фіксується двома ручками, а на опори, у свою чергу, шийками установлюють формний циліндр, напрямну, що конструктивно зв'язана із станиною (у и верхній частині), дві камери, що пересуваються по вказаній напрямній в горизонтальній осі, та два монітори, досягається тим, що шляхом зміни конструкції верстата монтажного за рахунок його додаткового оснащення опорним столиком із стаціонарною задньою та знімною передньою частинами для розташування друкарської форми, додаткового оснащення комплектом знімних калібрів для регулювання висоти розсувних опор, у які укладаються шийки формного циліндра з наступною фіксацією вказаних розсувних опор відкидним гальмом після досягнення його потрібного положення, а також додаткового оснащенням монтажного верстата пристроєм у вигляді трансляційно-візирної ЛІНІЙКИ, яка виконана з прозорої пластини з непрозорими ЛІНІЯМИ (на лицьовому і зворотному боках), що використовується для візуального спостереження (крізь верхню площину ЛІНІЙКИ) за точністю суміщення технологічних міток на друкарській формі за умови збігу всіх трьох ЛІНІЙ ДВОХ - на ЛІНІЙЦІ, третьої - на ЛІНІЯХ технологічної мітки Таким чином, верстат монтажний, що заявляється, відповідає критерію винаходу "новизна" Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 наведено конструктивнокомпонувальну схему вузлів верстата монтажного, на фіг 2 наведено схеми з'єднання трансляційновізирної ЛІНІЙКИ із станиною та кріплення формного циліндра на опорах, на фіг 3 наведено схему спостереження за наскрізним збігом ЛІНІЙ на лицьовому і зворотному боках трансляційної ЛІНІЙКИ та ЛІНІЙ технологічних міток на формі Верстат монтажний, що заявляється, може використовуватись для монтування форм, призначених для застосування у друкарських флексографічних машинах, встановлених на підприємствах усіх галузей народного господарства, що виробляють етикетково-пакувальну продукцію із застосування технологій флексографічного друку Верстат монтажний, що заявляється, містить станину 1, конструктивно розміщену на вищевказаній станині 1 траверсу 2, по якій пересуваються дві опори 3, відстань між якими встановлюється ВІДПОВІДНО до довжини формного циліндра 4 і фіксується двома ручками 5, а на опори 3, у свою чергу, шийками 7 становлять формний циліндр 4, що фіксується гальмом 8, два швелери 9, конструктивно з'єднані з двома щоками 13, які шарнірно зв'язані з кронштейнами 14, які, у свою чергу, закріплені на станині 1, напрямну 18, що конструктивно зв'язана із станиною 1 (у и верхній частині), дві камери 19, що пересуваються по вказаній напрямній 18 у горизонтальній осі, та два монітори 20, досягається тим, що шляхом зміни конструкції верстата монтажного за рахунок його додаткового оснащення опорним столиком із стаціонарною задньою 10 та знімною передньою 11 частинами для розташування друкарської форми 12, додаткового оснащення комплектом знімних калібрів 6 для регулювання висоти розсувних опор 3, у які укладаються шийки 7 формного циліндра 4, а також додатковим оснащенням монтажного верстата пристроєм у вигляді трансляційно-візирної ЛІНІЙКИ 15, яка виконана з прозорої пластини з непрозорими ЛІНІЯМИ (на лицьовому 21 і зворотному 22 боках) (фігЗ), що використовується для візуального спостереження (крізь верхню площину ЛІНІЙКИ) за точністю суміщення технологічних міток 23 на друкарській формі 12 за умови збігу всіх трьох ЛІНІЙ двох - на трансляційно-візирній ЛІНІЙЦІ 15, третьої - на ЛІНІЯХ технологічних міток 23 Монтажний верстат працює наступним чином Перед роботою монтажний верстат налагоджують згідно з наданим технологічним макетом, для чого установлюють пересувні опори 3 на траверсі 2 ВІДПОВІДНО до довжини формного циліндра 4 і закріплюють потрібне положення опор двома ручками 5 Установлюють формний циліндр 4 своїми шийками 7 в опори 3, у які попередньо укладають ВІДПОВІДНІ ЗНІМНІ калібри 6 для досягнення їхньої певної висоти та фіксують гальмом 8 Спостерігають крізь верхню площину трансляційновізирної ЛІНІЙКИ 15 за збігом ЛІНІЙ на вказаній ЛІНІЙ ЦІ та МІТЦІ 23 на формному циліндрі 4 У разі відсутності перекосу (непаралельності твірної формного циліндра 4 ЛІНІЯМ трансляційно-візирної ЛІНІЙКИ 15) положення ЛІНІЙКИ 15 фіксують гвинтом На формний циліндр 4 наклеюють липкий матеріал 24 для наступного кріплення друкарської форми 12 верхньою смужкою, з якої частково знято захисну плівку Закріплюють передню знімну частину опорного столика 11 На опорному столику розмішу 50337 ють друкарську форму 12 і притискають її верхнім краєм до липкої смужки Спостерігають крізь верхню площину трансляційно-візирної ЛІНІЙКИ 15 за збігом ЛІНІЙ на ЛІНІЙЦІ 15 та МІТЦІ 23 на друкарській формі 12 У разі збігу ЛІНІЙ на першій МІТЦІ повторюють процес з іншою міткою Після досягнення потрібного пориціювання форми 12 на формному циліндрі 4 відкидають передню знімну частину опорного столика 11 і, знімаючи захисну плівку з липкого матеріалу, накочують друкарську форму 12 на поверхню формного циліндра 4, одноразово обертаючи його навколо своєї горизонтальної осі Підвищення ефективності монтажного верстата, покращення ергономічних умов праці і за рахунок цього підвищення її продуктивності, у порівнянні з прототипом, забезпечується за рахунок Фіг. 1 зміни його конструкції шляхом додаткового оснащення опорним столиком із стаціонарною задньою та знімною передньою частинами для розташування друкарської форми, а також комплектом знімних калібрів для регулювання висоти розсувних опор, у які укладають шийки формного циліндра Крім того, верстат монтажний додатково оснащений трансляційно-візирної ЛІНІЙКОЮ ДЛЯ візуального спостереження за точністю суміщення технологічних міток на друкарській формі ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Проспект фірми "UNIFLEX" (Італія) - аналог 1969г 2 Рекламний проспект фірми "AV Flexologic b v " (Голландія) - прототип 1999г 50337 20 Фіг. 2 50337 Фіг. З 10
