Шайба стопорна комарницького

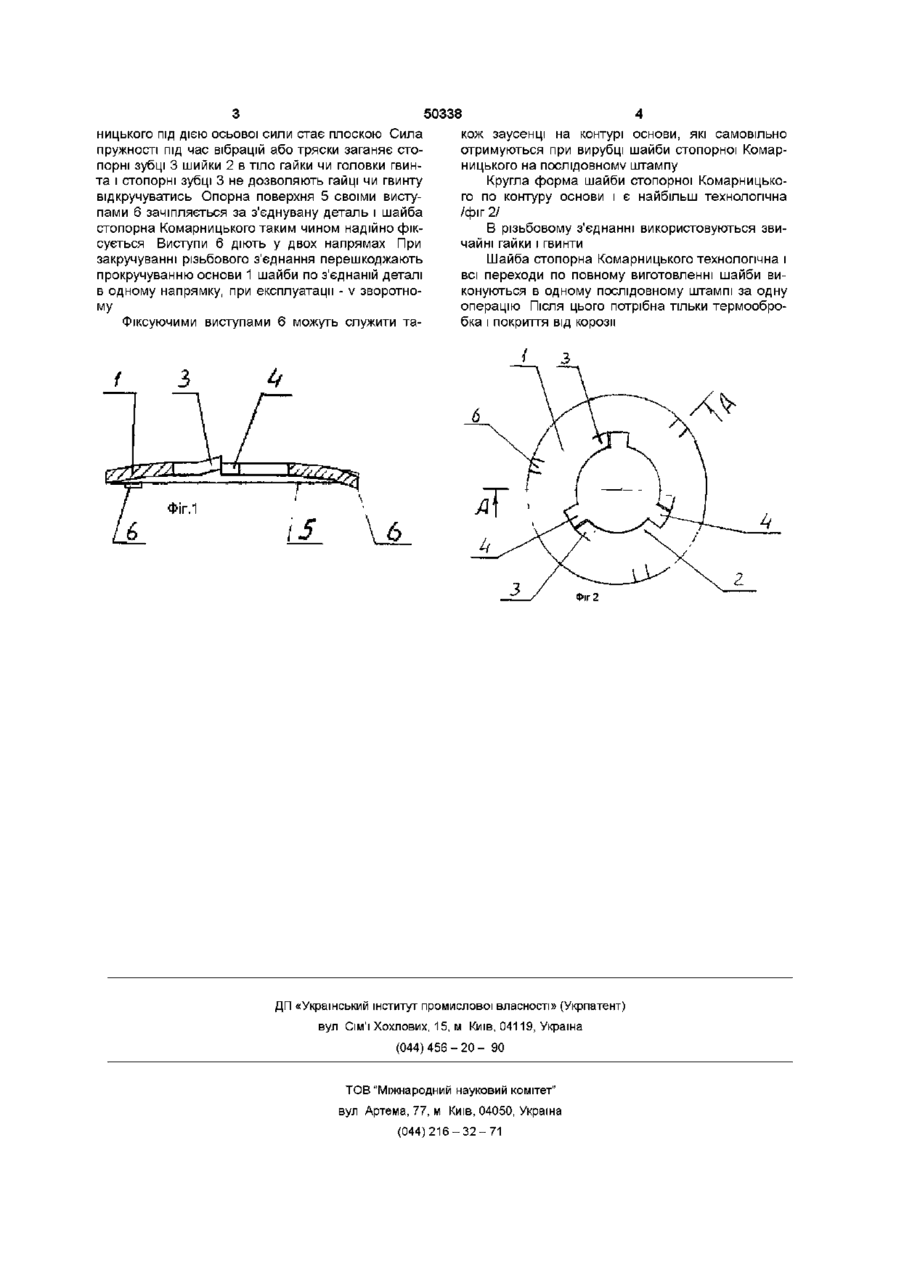

Шайба стопорна, яка має основу, опорна поверхня якої виконана з фіксуючими виступами по контуру, шийку із стопорними зубцями, яка відрізняється тим, що шийка має пази, від яких відігнуті стопорні зубці Винахід відноситься до машинобудування і може бути використаний у всіх галузях народного господарства для стопоріння різьбових з'єднань ВІДОМІ різьбові з'єднання, де застосовуються стопорні шайби по ГОСТ 64-02-70 Однак недоліком цих стопорних шайб є недостатні стопорні якості з-за малої сили підпружинення шайб Крім того, при збільшених діаметрах отворів для болтів, під ці стопорні шайби вставлять додатково ще звичайні шайби по ГОСТ 11371-78 Це зустрічається в тракторних двигунах, холодильниках і в більшості іншої техніки Прототипом винаходу є стопорна шайба, яка має основу і циліндричну шийку із стопорними зубцями /див патент Німеччини №40029 кл 47а12, 1886р/ Відома стопорна шайба може бути виготовлена механічною обробкою із знаттям стружки або гарячою штамповкою з додатковою механічною обробкою стопорного зубця Обидва методи малопродуктивні для виготовлення деталей кріплення Прямокутний перехід від циліндричної шийки до основи є концентратором напруги, а плоска основа немає пружинячих якостей Все це знижає стопорові якості відомої шайби Для різьбових з'єднань по патенту №40029 додатково потрібно ще дві умови а) спеціальну гайку із " ВІДПОВІДНО підігнутих гвинтових площин одного напряму нижньої площини гайки і верхньої площини стопорної шайби, крок якої дещо більший крока різьби " /див Формулу патенту №40029/, б) відкручування " можливе за допомогою спеціального ключа, пристосованого до шайби "/ див формулу патенту №40029/ Ще одним вагомим недоліком відомої стопор ної шайби з можливість прокручування основи шайби по з'єднуваній деталі як під час закручування різьбового з'єднання, так і від час експлуатації машини В першому випадку це затрудняє зборку вузла, а в другому випадку дозволяє гайці чи гвинту відкрутитись під час трясок і вібрацій Поставлене в основу винаходу завдання заключається в спрощенні технологій виготовлення шайб, підвищення надійності стопоріння гайок і гвинтів, примшення одного виду шайб замість двох, виключення нестандартних спеціальних типів гайок і ключів, підвищення зчеплення основи шайби із з'єднуваною деталлю Поставлена задача вирішується тим, що в конструкції стопорної шайби, яка має основу, опірна поверхня якої має фіксуючі виступи по контуру, шийку із стопорними зубцями, шийка має пази, від яких відігнуті стопорні зубці Це дозволяє виготовляти шайбу методом холодної штамповки із листового матеріалу Стопорні зубці на шийці направлені в сторону, протилежну напряму зуба у ВІДОМІЙ шайбі На кресленнях зображена запропонована шайба стопорна Комарницького На фіг 1 зображеним поперечний переріз шайби стопорної Комарницького, розріз А - А - на фіг 2 На фіг 2 - шайба стопорна Комарницького в плані з круглою основою Запропонована шайба стопорна Комарницького має основу 1, шийку 2 із стопорними зубцями З, пази 4 Опорна поверхня 5 основи 1 має по периметру виступи 6 для зчеплення Основа 1 може бути тарільчатої або плоскої форми в поперечному перерізі, круглої або фігурної форми по контуру Тарілчаста форма основи 1 і стопорні зубці З придають шайбі пружинячи якості При затяжці гайки чи гвинта основа 1 шайби стопорної Комар 00 со го о ю 50338 ницького під дією осьової сили стає плоскою Сила пружності під час вібрацій або тряски заганяє стопорні зубці 3 шийки 2 в тіло гайки чи головки гвинта і стопорні зубці 3 не дозволяють гайці чи гвинту відкручуватись Опорна поверхня 5 своїми виступами 6 зачіпляється за з'єднувану деталь і шайба стопорна Комарницького таким чином надійно фіксується Виступи 6 діють у двох напрямах При закручуванні різьбового з'єднання перешкоджають прокручуванню основи 1 шайби по з'єднаній деталі в одному напрямку, при експлуатації - v зворотному Фіксуючими виступами 6 можуть служити та кож заусенці на контурі основи, які самовільно отримуються при вирубці шайби стопорної Комарницького на ПОСЛІДОВНОМУ штампу Кругла форма шайби стопорної Комарницького по контуру основи і є найбільш технологічна /фіг 2/ В різьбовому з'єднанні використовуються звичайні гайки і гвинти Шайба стопорна Комарницького технологічна і всі переходи по повному виготовленні шайби виконуються в одному послідовному штампі за одну операцію Після ЦЬОГО потрібна тільки термообробка і покриття від корозії ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
