Механізм підживлення стисненим повітрям

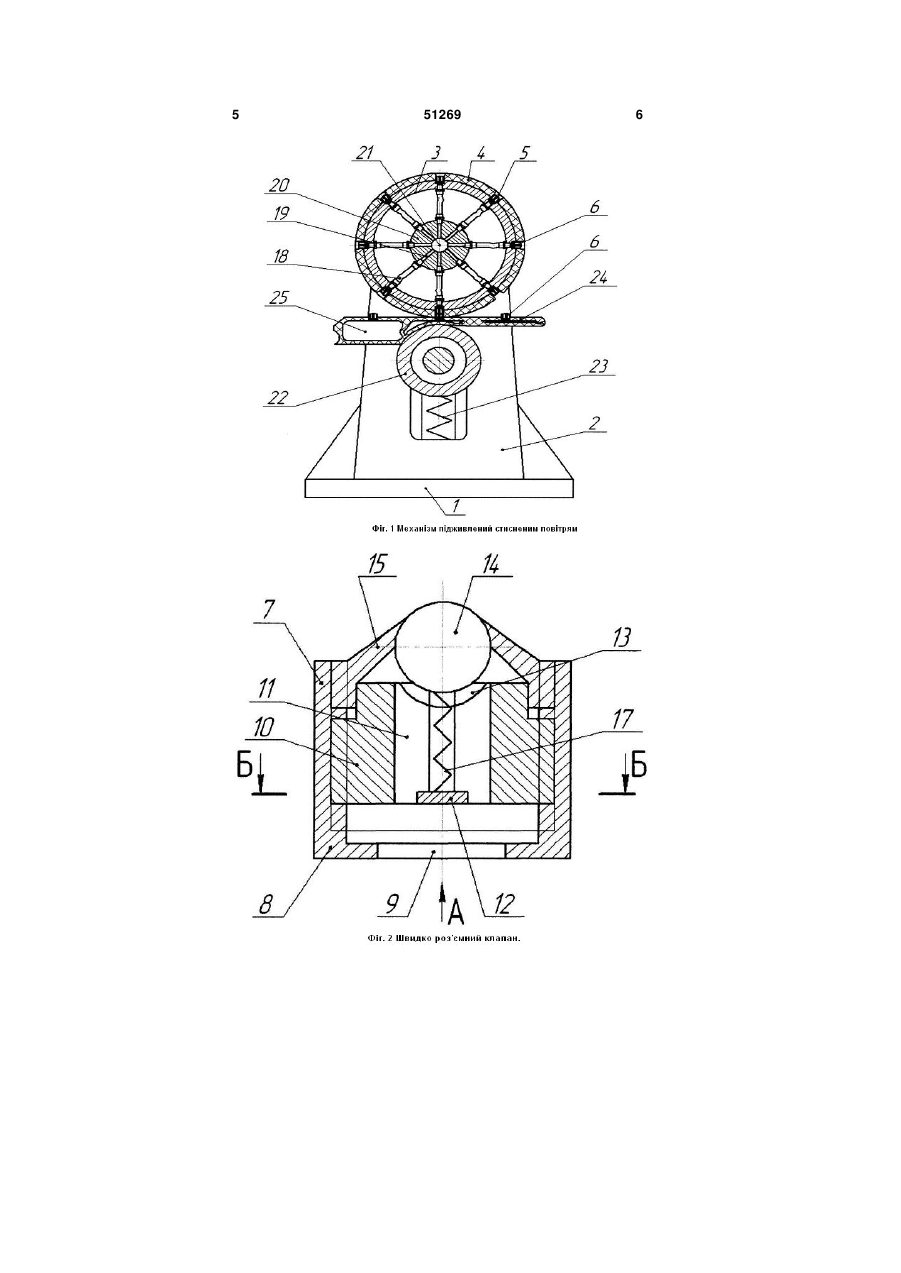

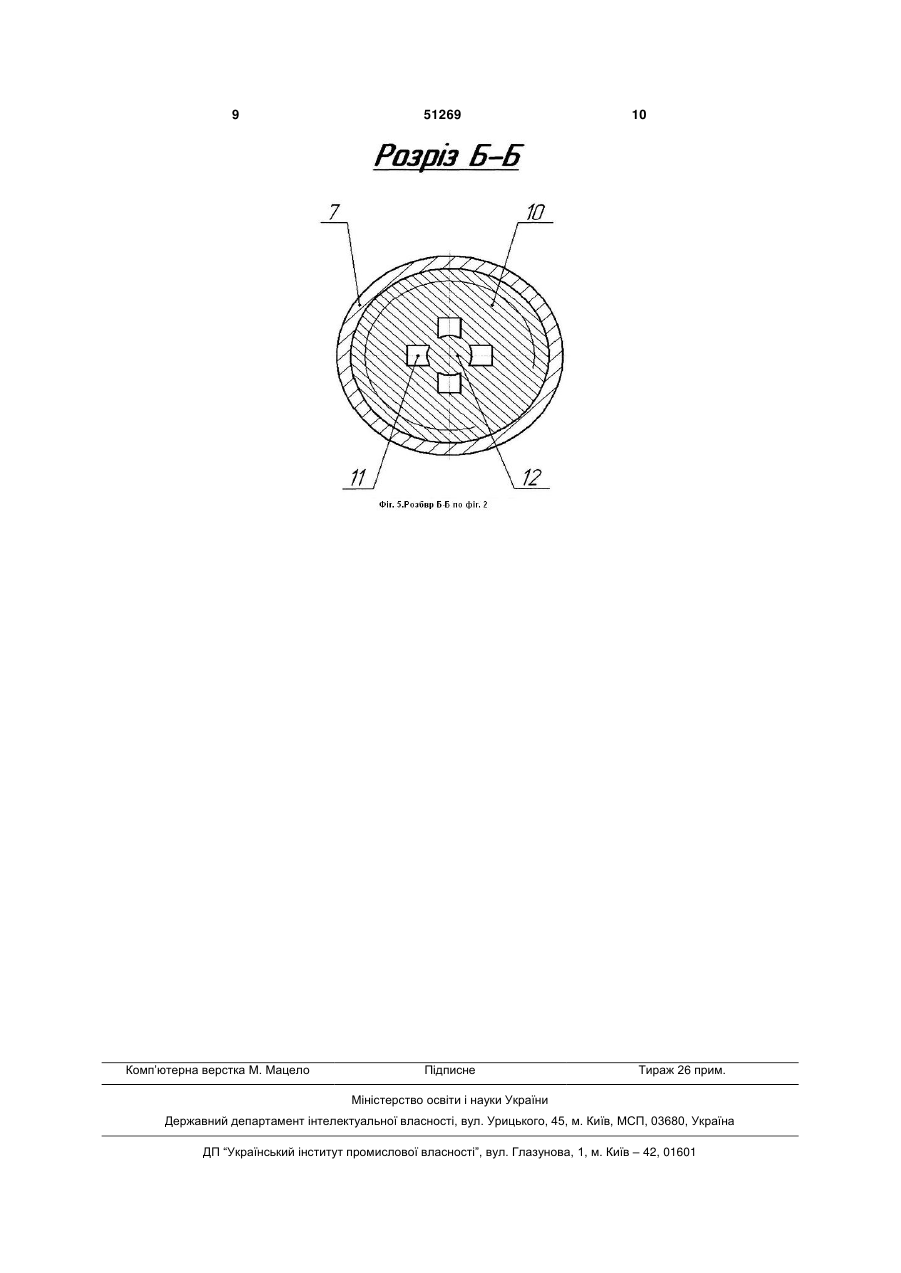

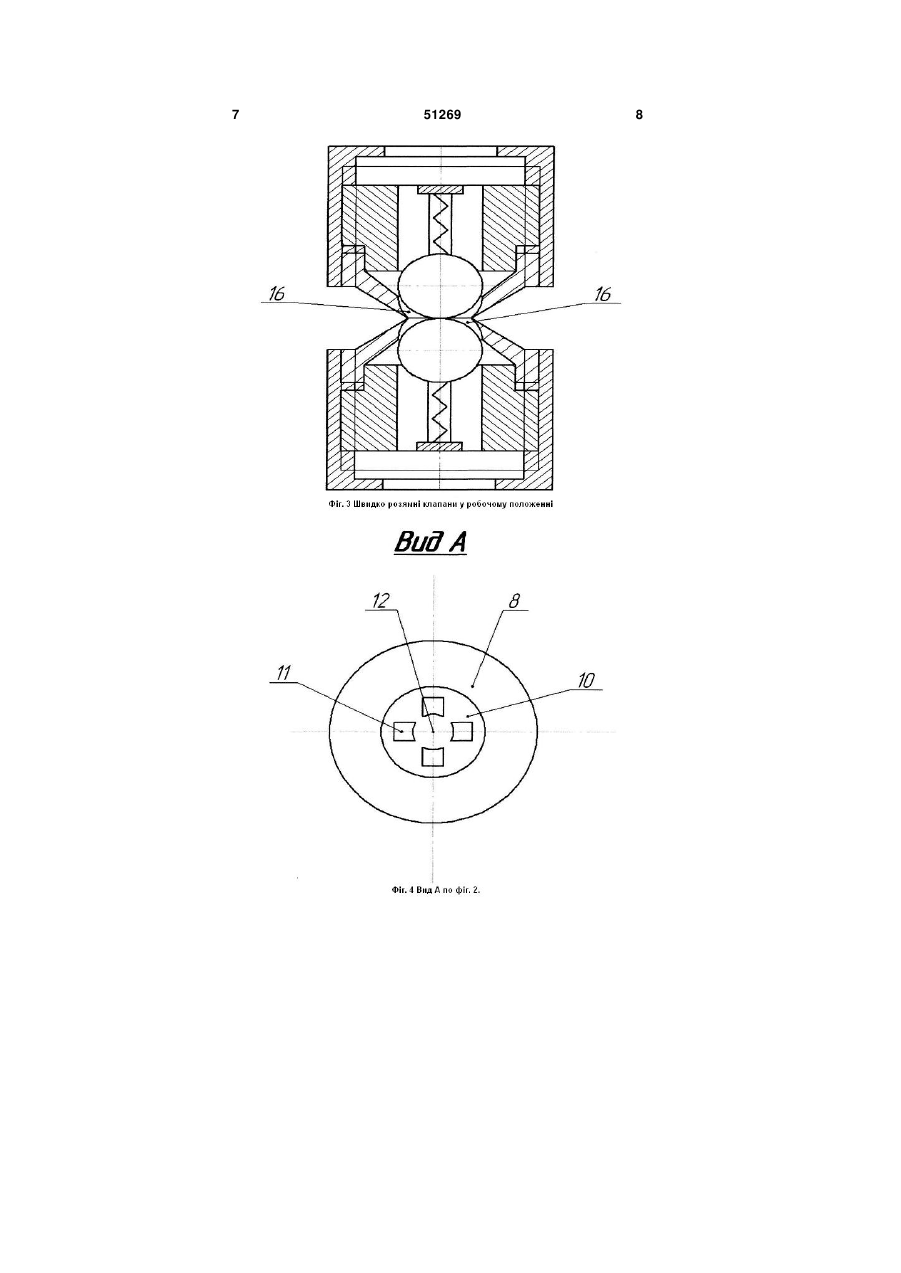

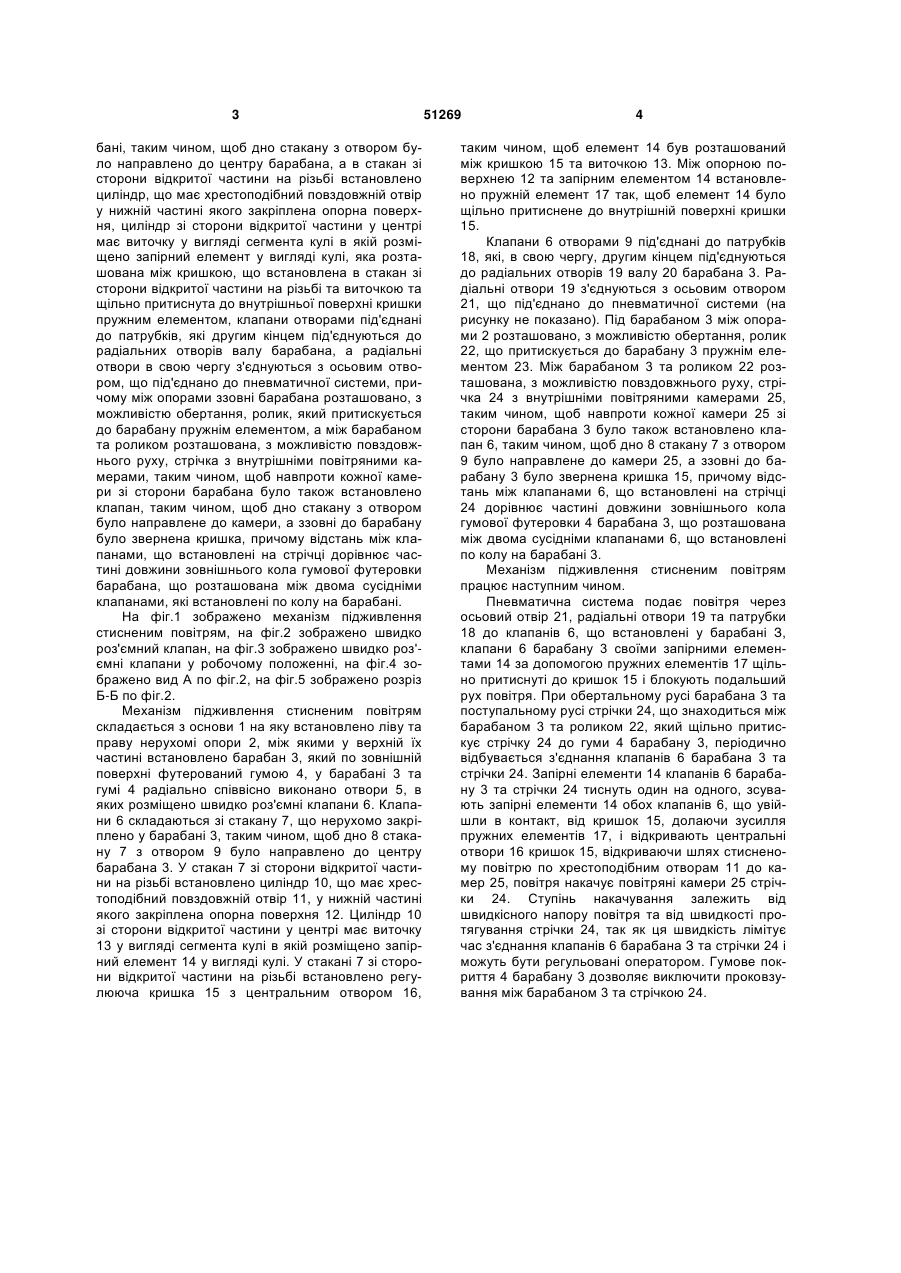

Механізм підживлення стисненим повітрям, який включає в себе камери для повітря, барабан, вал з радіально-осьовими проточками, хрестовини, циліндричні пружини, нерухомі опори, підшипники, який відрізняється тим, що складається з основи, на яку встановлено ліву та праву нерухомі опори, між якими у верхній їх частині встановлено барабан, який по зовнішній поверхні футерований гумою, у барабані та гумі радіально співвісно виконано отвори, в яких розміщено швидкороз'ємні клапани, які складаються зі стакана, що нерухомо закріплено у барабані таким чином, щоб дно стакана з отвором було направлено до центра барабана, а в стакан зі сторони відкритої частини на різьбі встановлено циліндр, що має хрестоподібний повздовжній отвір, у нижній частині якого закріплена опорна поверхня, циліндр зі сторони від U 2 (19) 1 3 бані, таким чином, щоб дно стакану з отвором було направлено до центру барабана, а в стакан зі сторони відкритої частини на різьбі встановлено циліндр, що має хрестоподібний повздовжній отвір у нижній частині якого закріплена опорна поверхня, циліндр зі сторони відкритої частини у центрі має виточку у вигляді сегмента кулі в якій розміщено запірний елемент у вигляді кулі, яка розташована між кришкою, що встановлена в стакан зі сторони відкритої частини на різьбі та виточкою та щільно притиснута до внутрішньої поверхні кришки пружним елементом, клапани отворами під'єднані до патрубків, які другим кінцем під'єднуються до радіальних отворів валу барабана, а радіальні отвори в свою чергу з'єднуються з осьовим отвором, що під'єднано до пневматичної системи, причому між опорами ззовні барабана розташовано, з можливістю обертання, ролик, який притискується до барабану пружнім елементом, а між барабаном та роликом розташована, з можливістю повздовжнього руху, стрічка з внутрішніми повітряними камерами, таким чином, щоб навпроти кожної камери зі сторони барабана було також встановлено клапан, таким чином, щоб дно стакану з отвором було направлене до камери, а ззовні до барабану було звернена кришка, причому відстань між клапанами, що встановлені на стрічці дорівнює частині довжини зовнішнього кола гумової футеровки барабана, що розташована між двома сусідніми клапанами, які встановлені по колу на барабані. На фіг.1 зображено механізм підживлення стисненим повітрям, на фіг.2 зображено швидко роз'ємний клапан, на фіг.3 зображено швидко роз'ємні клапани у робочому положенні, на фіг.4 зображено вид А по фіг.2, на фіг.5 зображено розріз Б-Б по фіг.2. Механізм підживлення стисненим повітрям складається з основи 1 на яку встановлено ліву та праву нерухомі опори 2, між якими у верхній їх частині встановлено барабан 3, який по зовнішній поверхні футерований гумою 4, у барабані 3 та гумі 4 радіально співвісно виконано отвори 5, в яких розміщено швидко роз'ємні клапани 6. Клапани 6 складаються зі стакану 7, що нерухомо закріплено у барабані 3, таким чином, щоб дно 8 стакану 7 з отвором 9 було направлено до центру барабана 3. У стакан 7 зі сторони відкритої частини на різьбі встановлено циліндр 10, що має хрестоподібний повздовжній отвір 11, у нижній частині якого закріплена опорна поверхня 12. Циліндр 10 зі сторони відкритої частини у центрі має виточку 13 у вигляді сегмента кулі в якій розміщено запірний елемент 14 у вигляді кулі. У стакані 7 зі сторони відкритої частини на різьбі встановлено регулююча кришка 15 з центральним отвором 16, 51269 4 таким чином, щоб елемент 14 був розташований між кришкою 15 та виточкою 13. Між опорною поверхнею 12 та запірним елементом 14 встановлено пружній елемент 17 так, щоб елемент 14 було щільно притиснене до внутрішній поверхні кришки 15. Клапани 6 отворами 9 під'єднані до патрубків 18, які, в свою чергу, другим кінцем під'єднуються до радіальних отворів 19 валу 20 барабана 3. Радіальні отвори 19 з'єднуються з осьовим отвором 21, що під'єднано до пневматичної системи (на рисунку не показано). Під барабаном 3 між опорами 2 розташовано, з можливістю обертання, ролик 22, що притискується до барабану 3 пружнім елементом 23. Між барабаном 3 та роликом 22 розташована, з можливістю повздовжнього руху, стрічка 24 з внутрішніми повітряними камерами 25, таким чином, щоб навпроти кожної камери 25 зі сторони барабана 3 було також встановлено клапан 6, таким чином, щоб дно 8 стакану 7 з отвором 9 було направлене до камери 25, а ззовні до барабану 3 було звернена кришка 15, причому відстань між клапанами 6, що встановлені на стрічці 24 дорівнює частині довжини зовнішнього кола гумової футеровки 4 барабана 3, що розташована між двома сусіднімиклапанами 6, що встановлені по колу на барабані 3. Механізм підживлення стисненим повітрям працює наступним чином. Пневматична система подає повітря через осьовий отвір 21, радіальні отвори 19 та патрубки 18 до клапанів 6, що встановлені у барабані З, клапани 6 барабану 3 своїми запірними елементами 14 за допомогою пружних елементів 17 щільно притиснуті до кришок 15 і блокують подальший рух повітря. При обертальному русі барабана 3 та поступальному русі стрічки 24, що знаходиться між барабаном 3 та роликом 22, який щільно притискує стрічку 24 до гуми 4 барабану 3, періодично відбувається з'єднання клапанів 6 барабана 3 та стрічки 24. Запірні елементи 14 клапанів 6 барабану 3 та стрічки 24 тиснуть один на одного, зсувають запірні елементи 14 обох клапанів 6, що увійшли в контакт, від кришок 15, долаючи зусилля пружних елементів 17, і відкривають центральні отвори 16 кришок 15, відкриваючи шлях стисненому повітрю по хрестоподібним отворам 11 до камер 25, повітря накачує повітряні камери 25 стрічки 24. Ступінь накачування залежить від швидкісного напору повітря та від швидкості протягування стрічки 24, так як ця швидкість лімітує час з'єднання клапанів 6 барабана З та стрічки 24 і можуть бути регульовані оператором. Гумове покриття 4 барабану 3 дозволяє виключити проковзування між барабаном 3 та стрічкою 24. 5 51269 6 7 51269 8 9 Комп’ютерна верстка М. Мацело 51269 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
