Система динамічної корекції нестаціонарного об’єкта
Формула / Реферат
Система динамічної корекції нестаціонарного об'єкта, яка складається з блока масштабування, блока порівняння, блока послідовної корекції, об’єкта керування і зворотного зв'язку, що охоплює блок послідовної корекції і об'єкт керування, яка відрізняється тим, що зворотний зв'язок складається з суматора з підключеними до його входів масштабуючими підсилювачами, входи яких сполучені з виходами диференційних підсилювачів з коефіцієнтом підсилення, рівним зворотній величині кроку дискретизації, на прямі входи яких подані поточні значення сигналу, а на інверсні входи подані попередні значення на один порядок молодших похідних значень сигналу з виходів елементів пам’яті, причому вихід об’єкта керування підключений до блока порівняння через зворотний зв’язок.
Текст

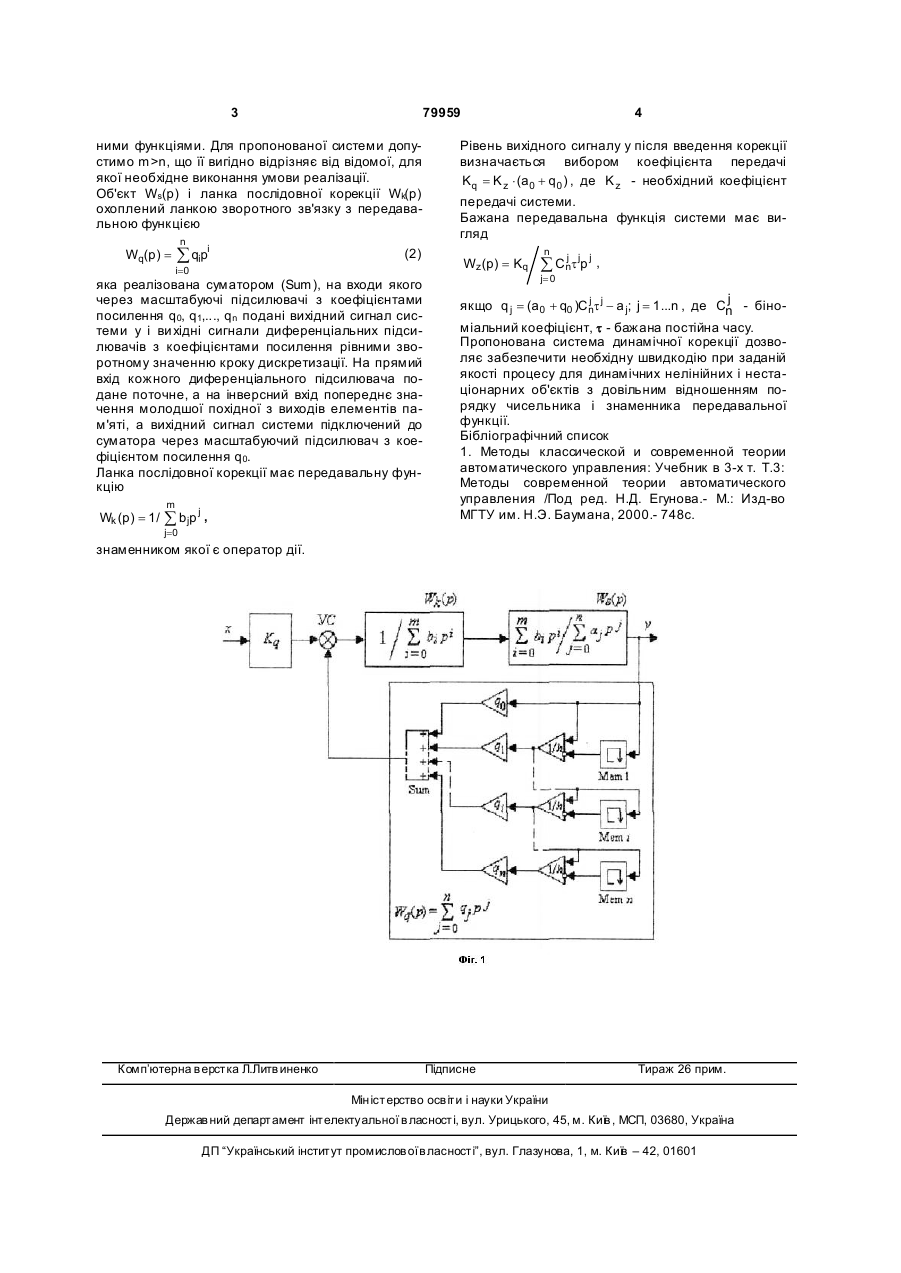

Система динамічної корекції нестаціонарного об'єкта, яка складається з блока масштабування, блока порівняння, блока послідовної корекції, 3 79959 ними функціями. Для пропонованої системи допустимо m>n, що її вигідно відрізняє від відомої, для якої необхідне виконання умови реалізації. Об'єкт Ws(p) і ланка послідовної корекції Wk(p) охоплений ланкою зворотного зв'язку з передавальною функцією n Wq(p) = å qipi (2) i=0 яка реалізована суматором (Sum), на входи якого через масштабуючі підсилювачі з коефіцієнтами посилення q0, q1,..., qn подані вихідний сигнал системи у і ви хідні сигнали диференціальних підсилювачів з коефіцієнтами посилення рівними зворотному значенню кроку дискретизації. На прямий вхід кожного диференціального підсилювача подане поточне, а на інверсний вхід попереднє значення молодшої похідної з виходів елементів пам'яті, а вихідний сигнал системи підключений до суматора через масштабуючий підсилювач з коефіцієнтом посилення q0. Ланка послідовної корекції має передавальну функцію Wk (p ) = 1 / m å bjp j , 4 Рівень вихідного сигналу у після введення корекції визначається вибором коефіцієнта передачі Kq= K z × (a 0 + q 0 ) , де K z - необхідний коефіцієнт передачі системи. Бажана передавальна функція системи має вигляд Wz (p ) = Kq n j j j å Cnt p , j= 0 j j якщо q j = (a0 + q0 )Cnt j - a j; j = 1...n , де Cn - біноміальний коефіцієнт, t - бажана постійна часу. Пропонована система динамічної корекції дозволяє забезпечити необхідну швидкодію при заданій якості процесу для динамічних нелінійних і нестаціонарних об'єктів з довільним відношенням порядку чисельника і знаменника передавальної функції. Бібліографічний список 1. Методы классической и современной теории автоматического управления: Учебник в 3-х т. Т.3: Методы современной теории автоматического управления /Под ред. Н.Д. Егунова.- М.: Изд-во МГТУ им. Н.Э. Баумана, 2000.- 748с. j=0 знаменником якої є оператор дії. Комп’ютерна в ерстка Л.Литв иненко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSystem for dynamically correcting the state of a time-dependent object
Автори англійськоюDolhin Volodymyr Prohorovych
Назва патенту російськоюСистема для динамической коррекции состояния нестационарного объекта
Автори російськоюДолгин Владимир Прохорович
МПК / Мітки
МПК: G05B 13/02, G05B 11/01
Мітки: корекції, нестаціонарного, об'єкта, динамічної, система
Код посилання
