Формула / Реферат

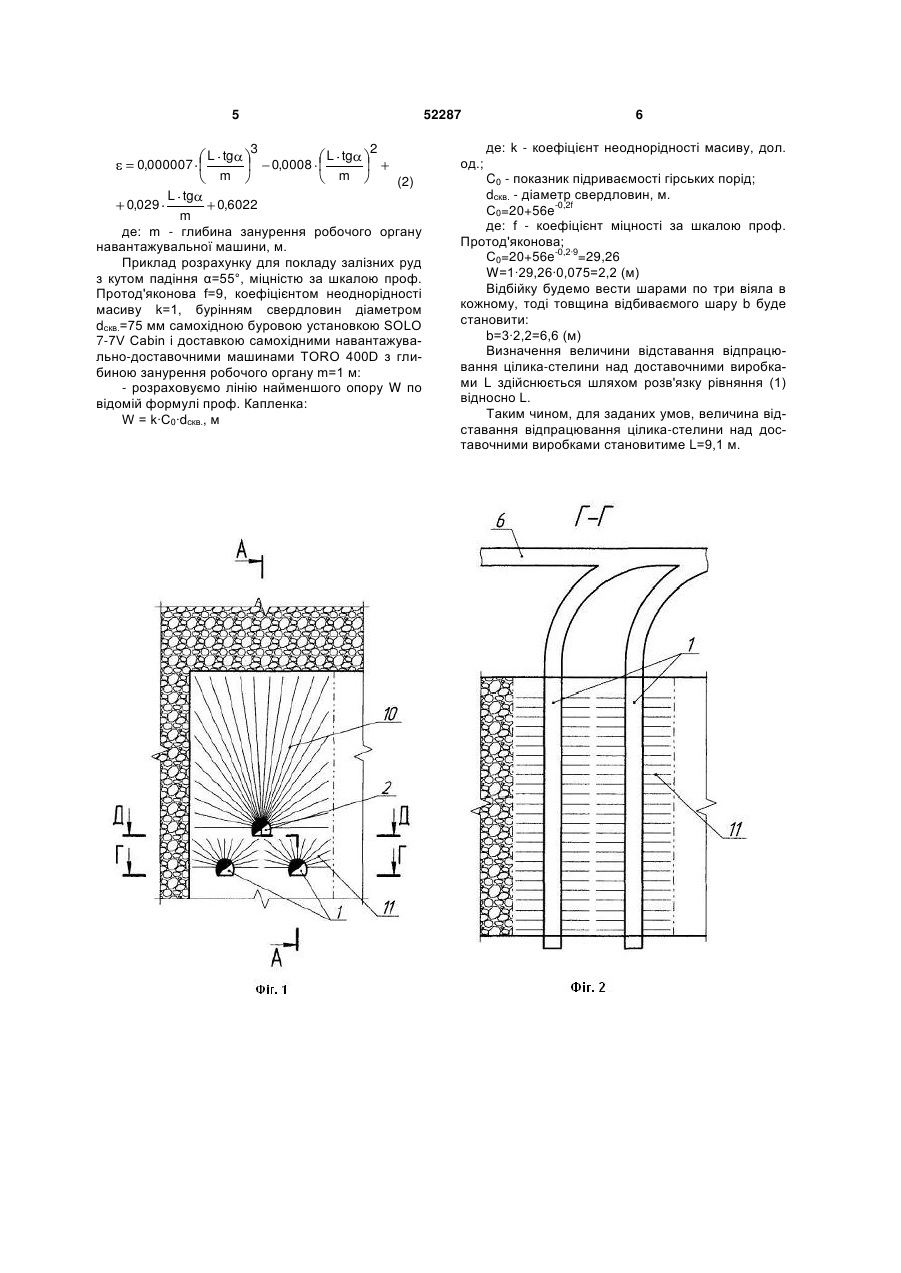

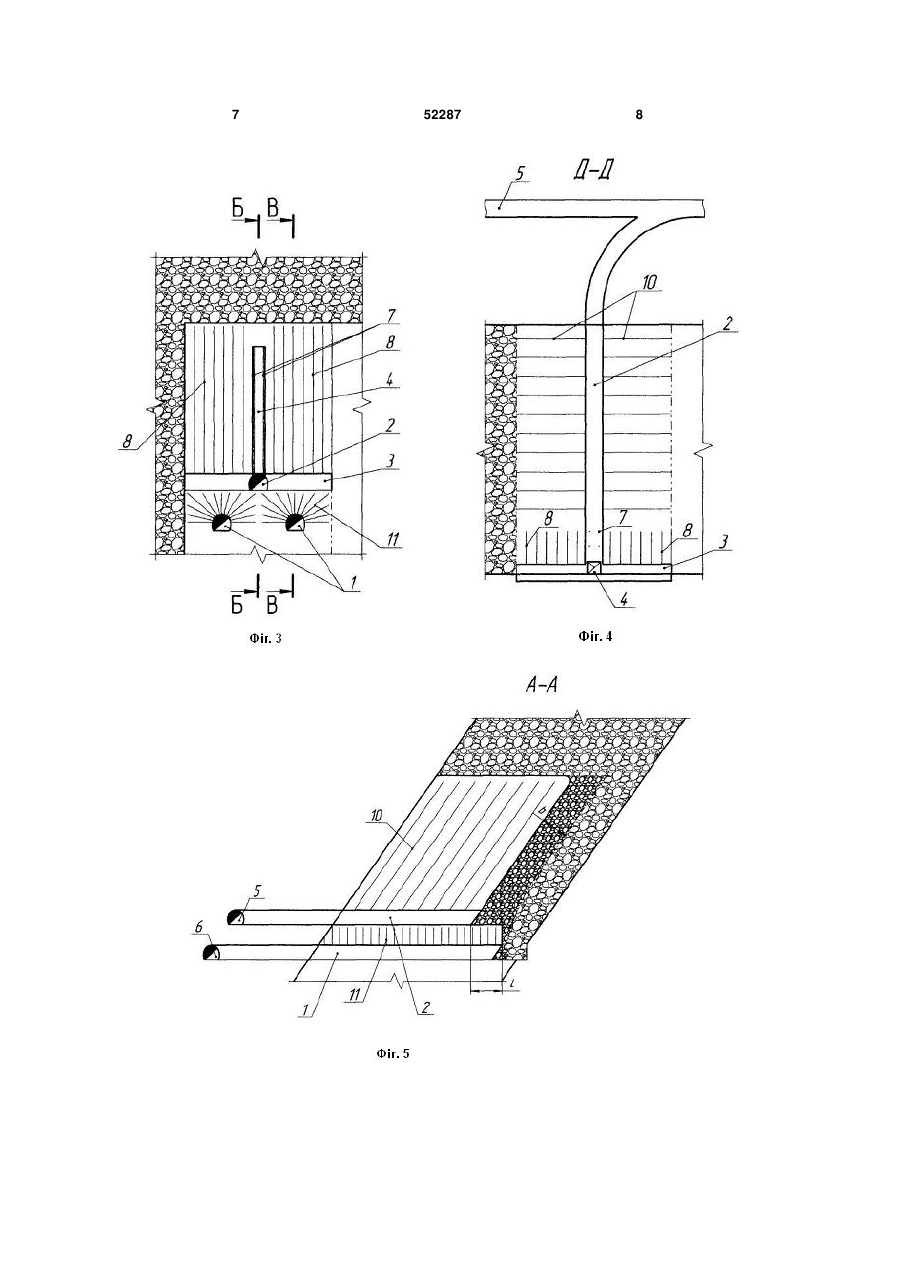

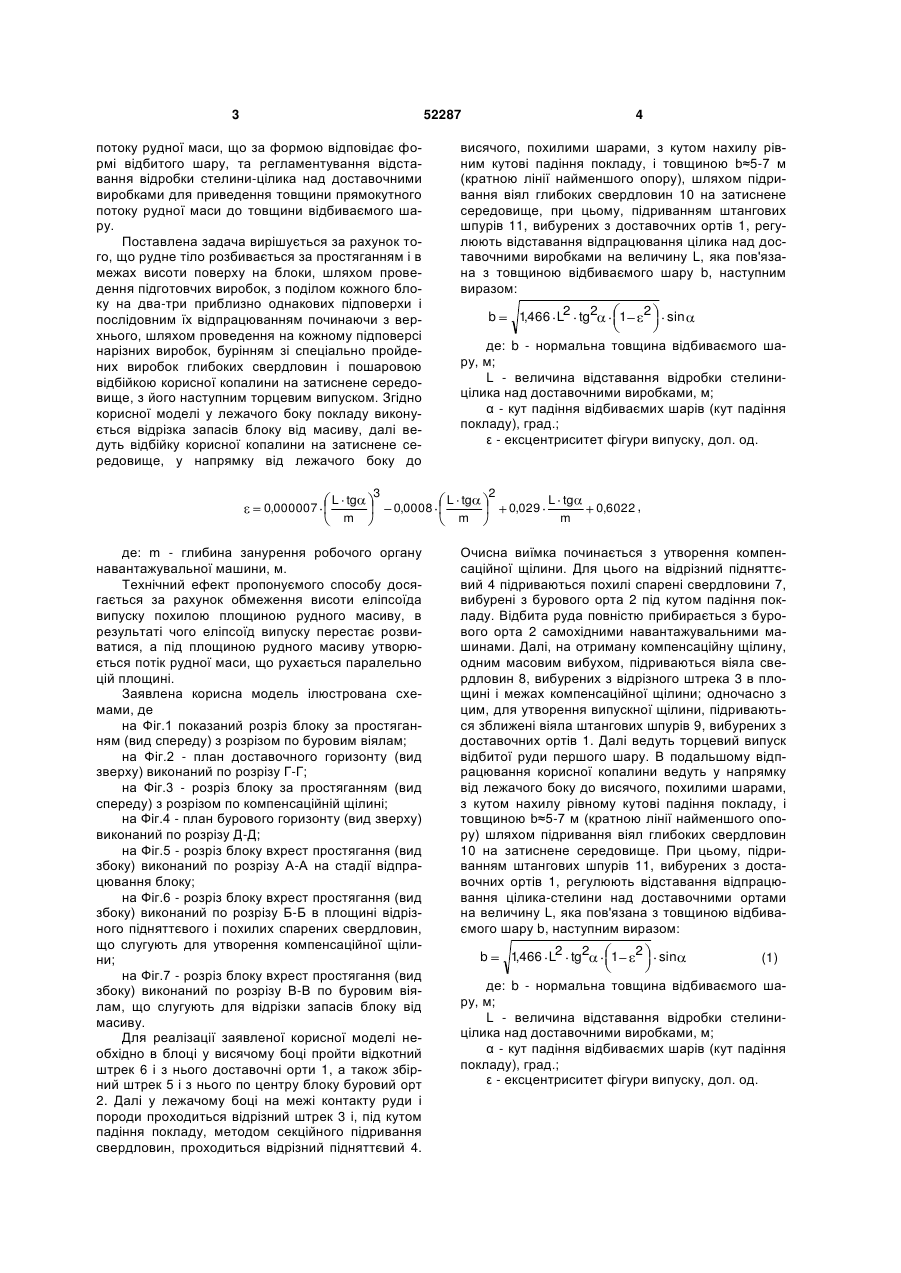

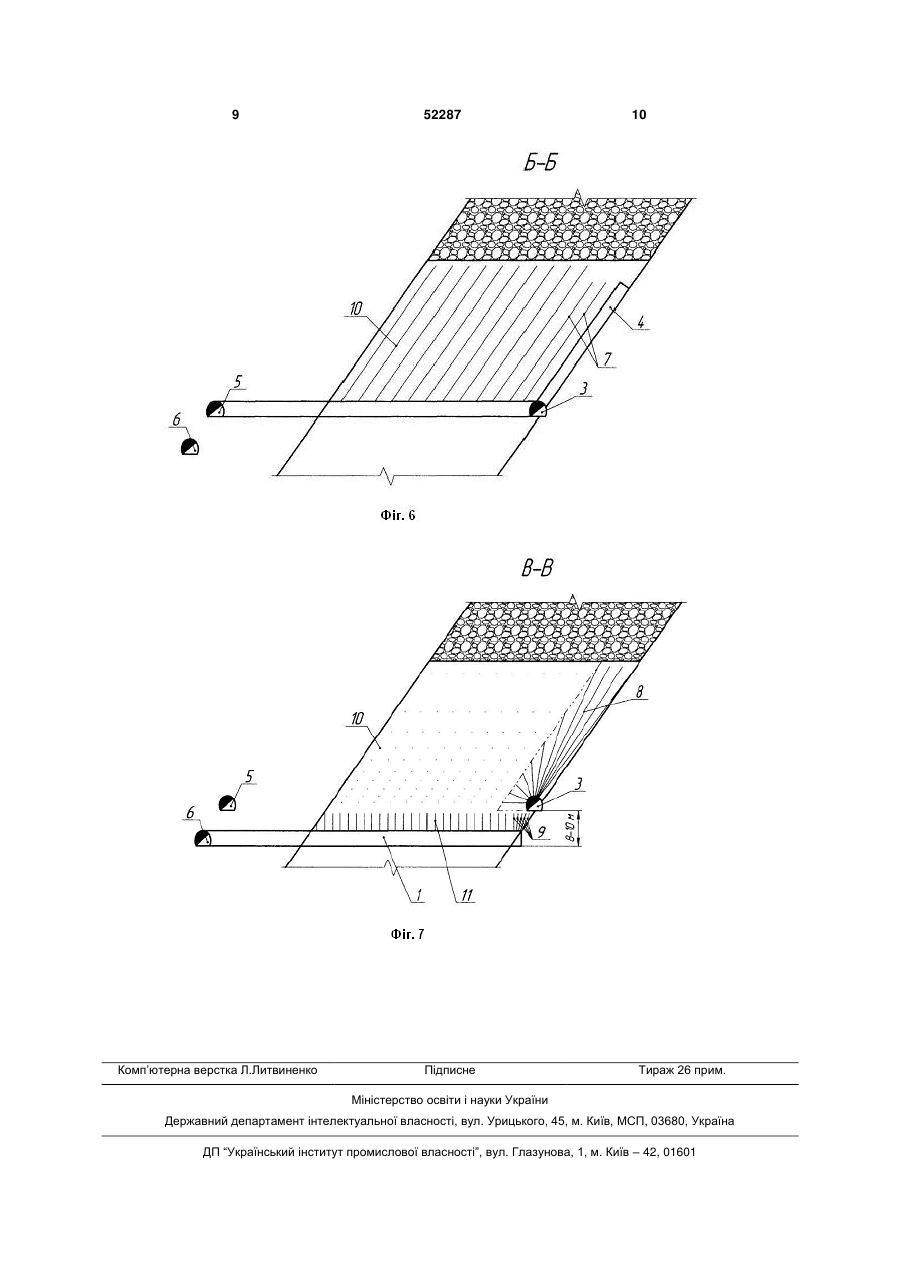

Спосіб відпрацювання пластоподібних рудних тіл, що включає розбивку рудного тіла за простяганням і в межах висоти поверху на блоки, шляхом проведення підготовчих виробок, з поділом кожного блока на два-три приблизно однакових підповерхи і послідовним їх відпрацюванням, починаючи з верхнього, шляхом проведення на кожному підповерсі нарізних виробок, бурінням зі спеціально пройдених виробок глибоких свердловин і пошаровою відбійкою корисної копалини на затиснене середовище, з його наступним торцевим випуском, який відрізняється тим, що від відкотного штреку до лежачого боку покладу проходяться доставочні орти, а на рівні 8-10 м вище доставочного горизонту, від збірного штреку до лежачого боку покладу, проходиться буровий орт, запаси блока розташовані вище бурового орту, розбурюються похилими віялами свердловин, вибурених з нього під кутом, рівним кутові падіння покладу, а цілик між доставочними і буровим ортами розбурюється вертикальними віялами штангових шпурів, вибурених з доставочних ортів, далі біля лежачого боку покладу виконується відрізка запасів блока від масиву, після чого виконується відбійка корисної копалини, у напрямку від лежачого боку до висячого, похилими шарами товщиною 5-7 м шляхом підривання віял глибоких свердловин на затиснене середовище, при цьому підриванням штангових шпурів, регулюють відставання відробки цілика над доставочними ортами на величину L, яка визначається за формулою:

де:  - величина відставання відробки цілика над доставочними виробками, м;

 - нормальна товщина відбиваного шару, м;

 - кут нахилу відбиваних шарів (кут падіння покладу), град.;

 - ексцентриситет фігури випуску, дол. од.

Текст

Спосіб відпрацювання пластоподібних рудних тіл, що включає розбивку рудного тіла за простяганням і в межах висоти поверху на блоки, шляхом проведення підготовчих виробок, з поділом кожного блока на два-три приблизно однакових підповерхи і послідовним їх відпрацюванням, починаючи з верхнього, шляхом проведення на кожному підповерсі нарізних виробок, бурінням зі спеціально пройдених виробок глибоких свердловин і пошаровою відбійкою корисної копалини на затиснене середовище, з його наступним торцевим випуском, який відрізняється тим, що від відкотного штреку до лежачого боку покладу проходяться доставочні орти, а на рівні 8-10 м вище доставочного горизонту, від збірного штреку до лежачого боку покладу, проходиться буровий орт, запаси блока розташовані вище бурового орту, розбурюються похилими 3 52287 потоку рудної маси, що за формою відповідає формі відбитого шару, та регламентування відставання відробки стелини-цілика над доставочними виробками для приведення товщини прямокутного потоку рудної маси до товщини відбиваємого шару. Поставлена задача вирішується за рахунок того, що рудне тіло розбивається за простяганням і в межах висоти поверху на блоки, шляхом проведення підготовчих виробок, з поділом кожного блоку на два-три приблизно однакових підповерхи і послідовним їх відпрацюванням починаючи з верхнього, шляхом проведення на кожному підповерсі нарізних виробок, бурінням зі спеціально пройдених виробок глибоких свердловин і пошаровою відбійкою корисної копалини на затиснене середовище, з його наступним торцевим випуском. Згідно корисної моделі у лежачого боку покладу виконується відрізка запасів блоку від масиву, далі ведуть відбійку корисної копалини на затиснене середовище, у напрямку від лежачого боку до 0,000007 L tg m 3 0,0008 де: m - глибина занурення робочого органу навантажувальної машини, м. Технічний ефект пропонуємого способу досягається за рахунок обмеження висоти еліпсоїда випуску похилою площиною рудного масиву, в результаті чого еліпсоїд випуску перестає розвиватися, а під площиною рудного масиву утворюється потік рудної маси, що рухається паралельно цій площині. Заявлена корисна модель ілюстрована схемами, де на Фіг.1 показаний розріз блоку за простяганням (вид спереду) з розрізом по буровим віялам; на Фіг.2 - план доставочного горизонту (вид зверху) виконаний по розрізу Г-Г; на Фіг.3 - розріз блоку за простяганням (вид спереду) з розрізом по компенсаційній щілині; на Фіг.4 - план бурового горизонту (вид зверху) виконаний по розрізу Д-Д; на Фіг.5 - розріз блоку вхрест простягання (вид збоку) виконаний по розрізу А-А на стадії відпрацювання блоку; на Фіг.6 - розріз блоку вхрест простягання (вид збоку) виконаний по розрізу Б-Б в площині відрізного підняттєвого і похилих спарених свердловин, що слугують для утворення компенсаційної щілини; на Фіг.7 - розріз блоку вхрест простягання (вид збоку) виконаний по розрізу В-В по буровим віялам, що слугують для відрізки запасів блоку від масиву. Для реалізації заявленої корисної моделі необхідно в блоці у висячому боці пройти відкотний штрек 6 і з нього доставочні орти 1, а також збірний штрек 5 і з нього по центру блоку буровий орт 2. Далі у лежачому боці на межі контакту руди і породи проходиться відрізний штрек 3 і, під кутом падіння покладу, методом секційного підривання свердловин, проходиться відрізний підняттєвий 4. 4 висячого, похилими шарами, з кутом нахилу рівним кутові падіння покладу, і товщиною b≈5-7 м (кратною лінії найменшого опору), шляхом підривання віял глибоких свердловин 10 на затиснене середовище, при цьому, підриванням штангових шпурів 11, вибурених з доставочних ортів 1, регулюють відставання відпрацювання цілика над доставочними виробками на величину L, яка пов'язана з товщиною відбиваємого шару b, наступним виразом: b 1,466 L2 tg2 2 1 sin де: b - нормальна товщина відбиваємого шару, м; L - величина відставання відробки стелиницілика над доставочними виробками, м; α - кут падіння відбиваємих шарів (кут падіння покладу), град.; ε - ексцентриситет фігури випуску, дол. од. 2 L tg m 0,029 L tg m 0,6022 , Очисна виїмка починається з утворення компенсаційної щілини. Для цього на відрізний підняттєвий 4 підриваються похилі спарені свердловини 7, вибурені з бурового орта 2 під кутом падіння покладу. Відбита руда повністю прибирається з бурового орта 2 самохідними навантажувальними машинами. Далі, на отриману компенсаційну щілину, одним масовим вибухом, підриваються віяла свердловин 8, вибурених з відрізного штрека 3 в площині і межах компенсаційноїщілини; одночасно з цим, для утворення випускної щілини, підриваються зближені віяла штангових шпурів 9, вибурених з доставочних ортів 1. Далі ведуть торцевий випуск відбитої руди першого шару. В подальшому відпрацювання корисної копалини ведуть у напрямку від лежачого боку до висячого, похилими шарами, з кутом нахилу рівному кутові падіння покладу, і товщиною b≈5-7 м (кратною лінії найменшого опору) шляхом підривання віял глибоких свердловин 10 на затиснене середовище. При цьому, підриванням штангових шпурів 11, вибурених з доставочних ортів 1, регулюють відставання відпрацювання цілика-стелини над доставочними ортами на величину L, яка пов'язана з товщиною відбиваємого шару b, наступним виразом: b 1,466 L2 tg2 1 2 sin (1) де: b - нормальна товщина відбиваємого шару, м; L - величина відставання відробки стелиницілика над доставочними виробками, м; α - кут падіння відбиваємих шарів (кут падіння покладу), град.; ε - ексцентриситет фігури випуску, дол. од. 5 0,000007 L tg m 52287 3 0,0008 L tg m 2 (2) L tg 0,029 0,6022 m де: m - глибина занурення робочого органу навантажувальної машини, м. Приклад розрахунку для покладу залізних руд з кутом падіння α=55°, міцністю за шкалою проф. Протод'яконова f=9, коефіцієнтом неоднорідності масиву k=1, бурінням свердловин діаметром dскв.=75 мм самохідною буровою установкою SOLO 7-7V Cabin і доставкою самохідними навантажувально-доставочними машинами TORO 400D з глибиною занурення робочого органу m=1 м: - розраховуємо лінію найменшого опору W по відомій формулі проф. Капленка: W = k∙C0∙dскв., м 6 де: k - коефіцієнт неоднорідності масиву, дол. од.; C0 - показник підриваємості гірських порід; dскв. - діаметр свердловин, м. -0,2f С0=20+56e де: f - коефіцієнт міцності за шкалою проф. Протод'яконова; С0=20+56e-0,2∙9=29,26 W=1∙29,26∙0,075=2,2 (м) Відбійку будемо вести шарами по три віяла в кожному, тоді товщина відбиваємого шару b буде становити: b=3∙2,2=6,6 (м) Визначення величини відставання відпрацювання цілика-стелини над доставочними виробками L здійснюється шляхом розв'язку рівняння (1) відносно L. Таким чином, для заданих умов, величина відставання відпрацювання цілика-стелини над доставочними виробками становитиме L=9,1 м. 7 52287 8 9 Комп’ютерна верстка Л.Литвиненко 52287 Підписне 10 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for working sheet-like steep deposits

Автори англійською

Kalinichenko Vsevolod Aleksandrovych, Khivrenko Oleh Yakymovych, Peretiatko Mykola Valentynovych

Назва патенту російською

Способ отработки пластообразных крутопадающих залежей

Автори російською

Калиниченко Всеволод Александрович, Хивренко Олег Ефимович, Перетятько Николай Валентинович

МПК / Мітки

МПК: E21C 41/16

Мітки: спосіб, покладів, відпрацювання, крутоспадних, пластоподібних
