Магазин боєприпасів для бойової машини

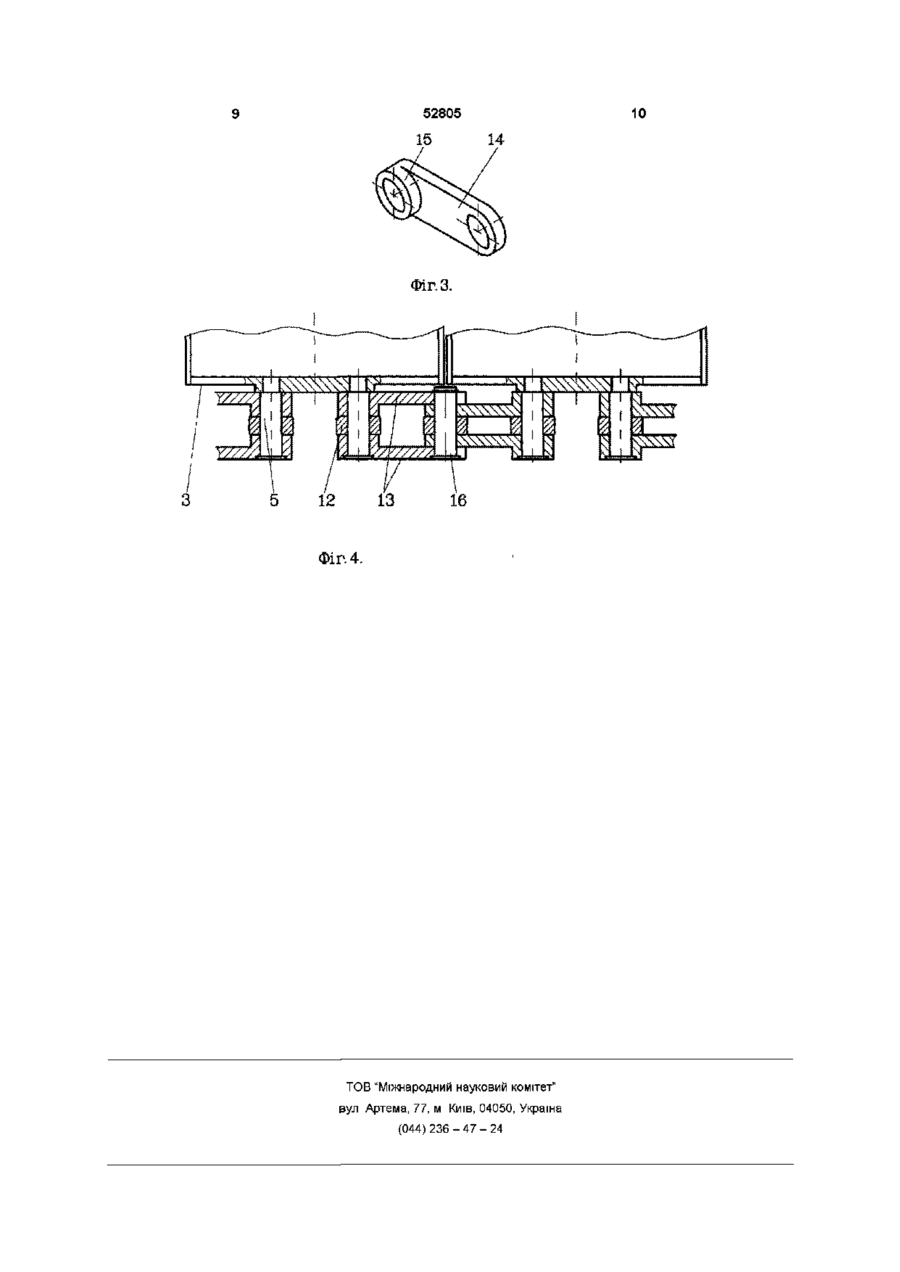

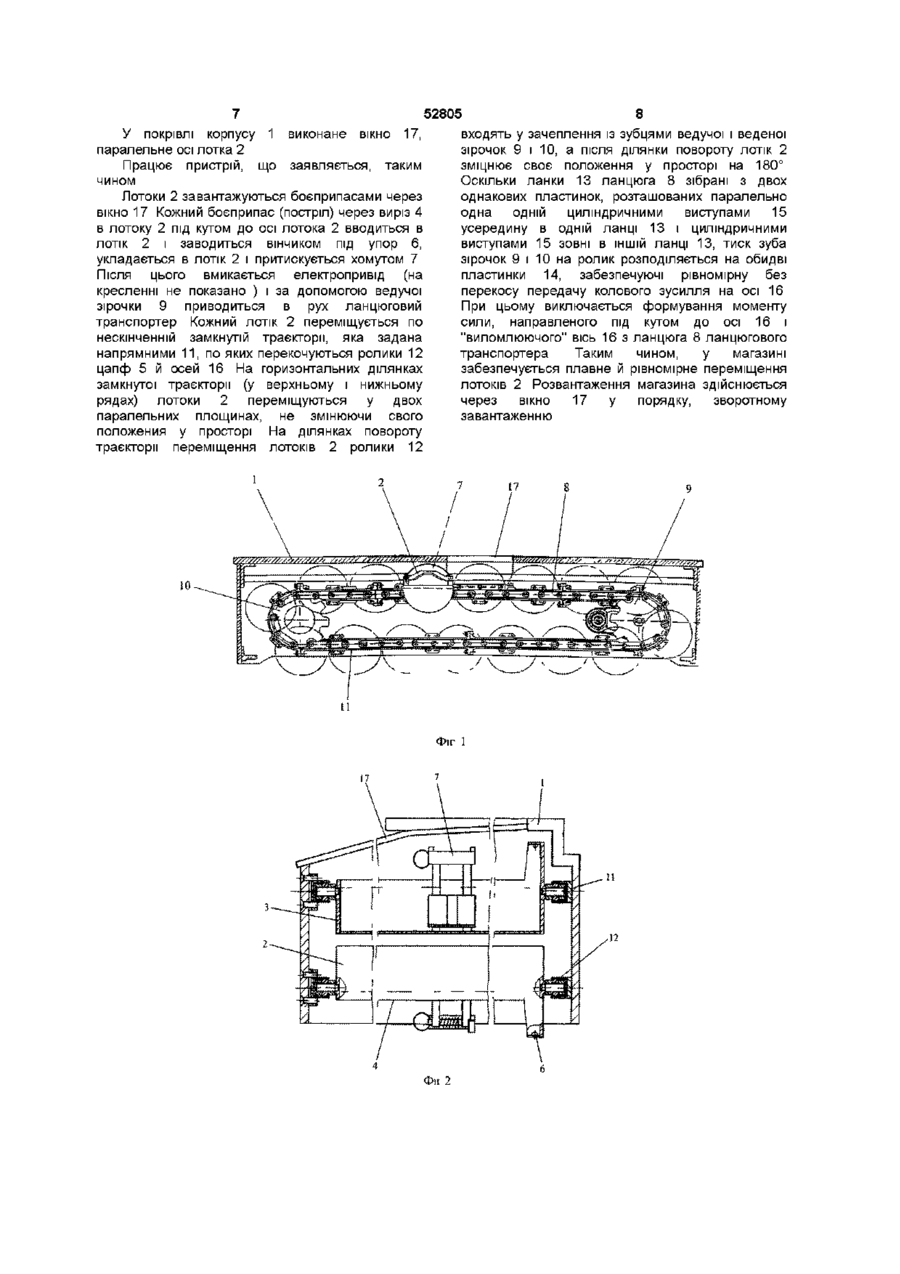

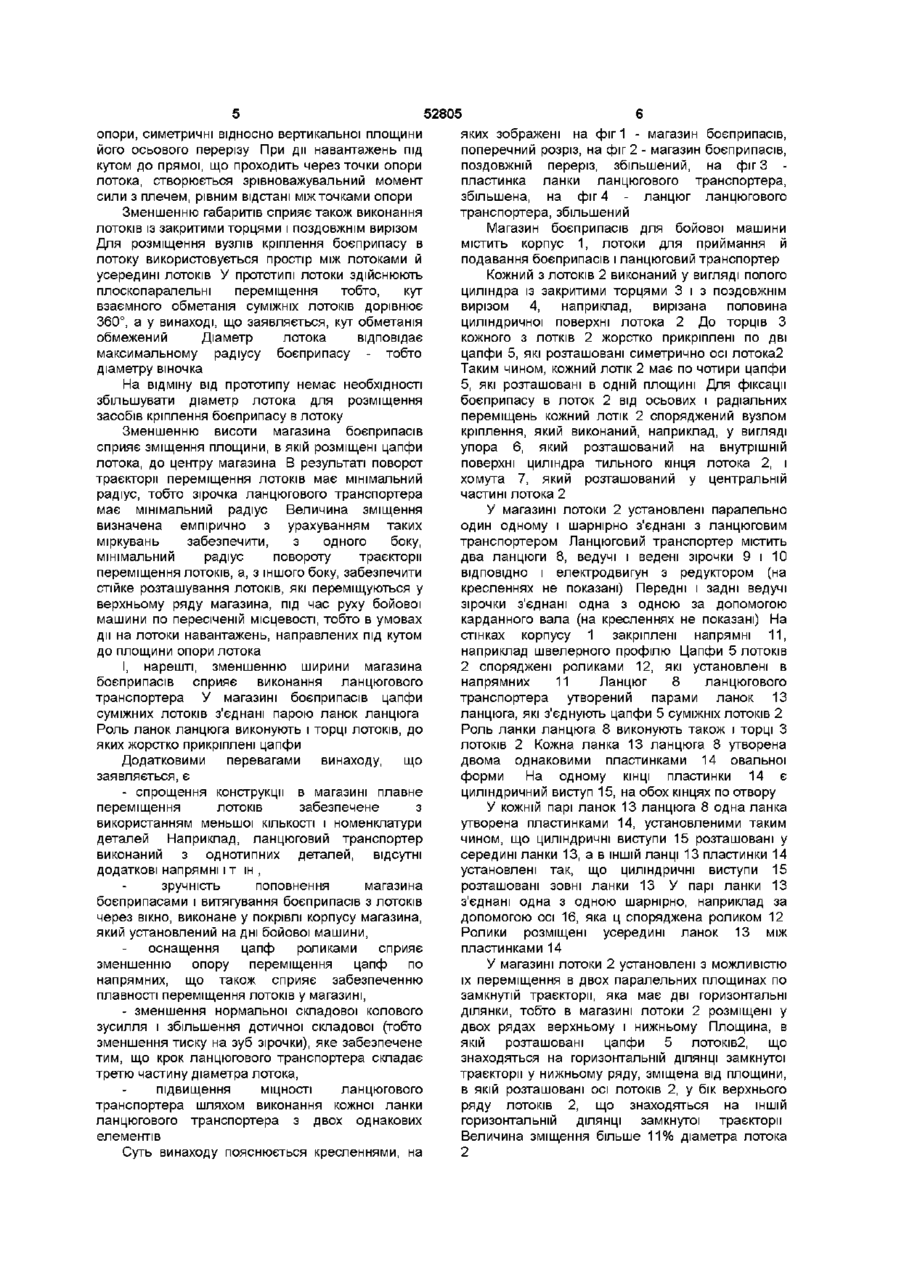

1 Магазин боєприпасів для бойової машини, який містить корпус, ланцюговий транспортер і циліндричні потоки для приймання й подавання боєприпасів, шарнірно з'єднані з ланцюговим транспортером й установлені паралельно один одному з можливістю переміщення по замкнутій траєкторії, що має дві горизонтальні ділянки, при знаходяться на одній горизонтальній ДІЛЯНЦІ замкнутої траєкторії, у бік потоків, що знаходяться на ІНШІЙ горизонтальній ДІЛЯНЦІ замкнутої траєкторії, при цьому цапфи суміжних потоків з'єднані одна з одною за допомогою пари ланок ланцюга ланцюгового транспортера 2 Магазин за п 1, який відрізняється тим, що величина зміщення площини, в якій розташовані цапфи потока, від площини, в якій розташовані осі потоків, що знаходяться на одній ДІЛЯНЦІ замкнутої траєкторії, більше 11% величини діаметра потока 3 Магазин за п 1, який відрізняється тим, що кожна ланка ланцюга ланцюгового транспортера складається з двох однакових овальних пластинок, кожна з яких виконана з циліндричним виступом на одному КІНЦІ розташовані симетрично відносно його поздовжньої осі, який відрізняється тим, що кожний лотік виконаний з поздовжнім вирізом і закритими торцями, до яких жорстко прикріплені цапфи, розташовані у площині, яка зміщена від площини, в якій розташовані осі потоків, що 4 Магазин за п 1, який відрізняється тим, що в кожній парі ланок ланцюга ланцюгового транспортера одна ланка утворена пластинками, в яких циліндричні виступи розташовані усередині ланки, а друга ланка утворена пластинками, в яких циліндричні виступи розміщені зовні ланки 5 Магазин за п 1, який відрізняється тим, що кожна цапфа споряджена роликом, розташованим між пластинками ланки ланцюга ланцюгового транспортера 6 Магазин за п 1, який відрізняється тим, що в покрівлі корпусу виконане вікно, розташоване паралельно осі потока Винахід, що заявляється, стосується військової техніки, зокрема магазинів боєприпасів, які розміщують у корпусі бойової машини, наприклад, на дні танка під гарматою Відомий магазин боєприпасів для гармати броньованої машини, який містить паралельні один одному і пристосовані для приймання й подавння по черзі окремих боєприпасів ( снарядів, патронів і т ін ) трубчасті потоки, які пересуваються по замкнутій траєкторії Трубчасті потоки виконані з відкритими торцями і шарнірно з'вязані з ланцюговими транспортерами за допомогою двох поворотних цапф (по одній цапфі на кожний кінець трубчастого потока) Ланцюгові транспортери переміщуються в напрямних Кожний трубчастий потік має дві напрямні цапфи, розташовані на однім КІНЦІ потока поза траєкторією переміщення поворотних цапф, які переміщуються в додаткових напрямних, передбачених у магазині, одна з яких обмежена ділянкоюповороту замкнутої траєкторії руху Цапфи прикріплені до зовнішньої поверхні потока, а одна з напрямних цапф установлена на кронштейні і віддалена від поворотної цапфи (п ФРГ №3031202 від 19 08 80, МКВ4 F41F9/06) Відомий магазин боєприпасів має значні габаритні розміри Це обумовлено, по-перше, необхідністю установлення додаткових цьому на кожному КІНЦІ ЛОТІК має по дві цапфи, О ю о 00 ю 52805 напрямних Додатковий простір у відомому магазині необхідний не тільки для розміщення додаткових напрямних, але для рознесення їх у просторі, яке важливе для того, щоб відвернути їх перетинання один з одним, а отже виключити перебої у плавному переміщенні потоків по замкнутій траєкторії По-друге, потоки виконані з відкритими торцями При цьому вузли кріплення боєприпасу в потоку розміщуються усередині потока, отже необхідно збільшити діаметр потока, а в результаті і висоту магазина боєприпасів Найбільш близьким по технічній суті до винаходу, що заявляється, є магазин боєприпасів для бойової машини, який містить установлені в корпусі циліндричні потоки для приймання й подавання боєприпасів Потоки установлені паралельно один одному і переміщуються в двох паралельних площинах траєкторії з двома горизонтальними ділянками Потоки об'єднані в замкнуту систему за допомогою двох ланцюгових транспортерів Кожний лотік шарнірно з'єднаний з кожним ланцюговим траспортером Кожний лотік виконаний у вигляді труби з відкритими торцями і споряджений на кожному КІНЦІ трьома цапфами однією поворотною і двома напрямними Поворотна цапфа розташована паралельно поздовжній осі потока у вертікальній площині його осьового перерізу Напрямні цапфи розташовані симетрично відносно поворотної цапфи і відносно осі потока На стінках корпусу магазину боєприпасів закріплені напрямні для напрямних цапф, виконані з горизонтальними і спареними вертикальними гілками, і напрямні для ланцюгових транспортерів 3 одного боку магазина боєприпасів (в області зарядного пристрою гармати) ланцюгові транспортери і напрямні розташовані в торці трубчастих потоків верхнього ряду, а торці потоків нижнього ряду з цього боку магазина відкриті для подавання боєприпасів до гармати 3 протилежного боку магазина (з тильного кінця трубчастих потоків, з боку поповнення магазина боєприпасами ) ланцюгові транспортери і напрямні розміщені в торцях трубчастих потоків нижнього ряду, а торці трубчастих потоків верхнього ряду відкриті для доступу й поповнення магазина боєприпасами У торцевій СТІНЦІ корпусу магазина на рівні потоків верхнього ряду виконане вікно, через яке в потоки завантажують боєприпаси Поворотні цапфи суміжніх потоків з'єднані чотирма ланками ланцюгового транспортера (п ФРГ №1938681 від 30 07 69, MKBF41F9/06) У прототипі, як і в аналогові, потоки трубчасті з відкритими торцями Отже для розміщення вузлів кріплення боєприпаси в лотку необхідно збільшити діаметр потока, і, в результаті, збільшити висоту магазина Для рівномірного і плавного переміщення потоків по замкнутій траєкторії використані напрямні цапфи, для ведення яких установлені напрямні, для розміщення яких необхідно збільшити габарити магазина В основу винаходу поставлено задачу удосконалення відомого магазина боєприпасів для бойової машини, в якому шляхом нового з'єднання потоків з ланцюговими транспортерами забезпечене зменшення габаритних розмірів магазина Для вирішення поставленої задачі у відомому магазині боєприпасів для бойової машини, який містить корпус, ланцюгові транспортери і циліндричні потоки для приймання й подавання боєприпасів, шарнірно з'єднані з ланцюговими транспортерами й установлені паралельно один одному з можливостю переміщення по замкнутій траєкторії, що має дві горизонтальні ділянки, причому на кожному КІНЦІ ЛОТІК має по дві цапфи, розташовані симетрично відносно його поздовжньої осі, згідно з винаходом кожний лотік виконаний з поздовжнім вирізом і закритими торцями До торців потоків жорстко прикріплені цапфи Цапфи кожного з потоків розташовані в одній площині, яка зміщена від площини, в якій розташовані осі потоків одного ряду, що знаходяться на одній горизонтальній ДІЛЯНЦІ замкнутої траєкторії у бік потоків, що знаходяться на ІНШІЙ горизонтальній ДІЛЯНЦІ замкнутої траєкторії Цапфи суміжніх потоків з'єднані одна з одною парою ланок ланцюгового транспортера такі Додатковими ВІДМІННОСТЯМИ ВІД прототипу є - величина згадавшого зміщення площини, в якій розташовані цапфи потока, більше 11% величини діаметра потока, - кожна ланка ланцюгового транспортера складається з двох однакових пластинок, кожна з яких виконана овальної форми з циліндричним виступом на одному КІНЦІ Й отвором на кожному КІНЦІ, у кожній парі ланок ланцюгового транспортера, який з'єднує цапфи суміжних потоків, одна ланка утворена пластинками, розташовані усередині ланки, а друга ланка утворена пластинками, в яких циліндричні виступи розміщені зовні ланки, кожна цапфа споряджена роликом, розташованим між пластинками ланки ланцюгового транспортера, - у покрівлі корпусу магазина виконане вікно, розташоване паралельно осі потока У винаході забезпечене зменшення габаритів магазина боєприпасів за рахунок забезпечення плавного й надійного переміщення потоків по замкнутій траєкторії з використанням для цапф потока ( на відміну від прототипу, в якому використовуються напрямні для ланцюгових транспортерів і напрямні для напрямних цапф потоків, виконаних з горизонтальними і спареними вертикальними гілками ), а також за рахунок використання внутрішнього простору потоків і простору між потоками для розміщення засобів для фіксації боєприпасу в потоку Це обумовлено тим, що цапфи потока суміщують функції напрямних і опорних цапф Кожний лотік має на кожному своєму КІНЦІ ПО ДВІ цапфи, розташовані симетрично відносно вертикальної площини його осьового перерізу Цапфи, оснащені роликами, переміщуються по замкнутих напрямних, задаючи траєкторію переміщення потоків у просторі у двох паралельних одна одній площинах При цьому кожний потік має на кожному своєму КІНЦІ ДВІ ТОЧКИ 52805 опори, симетричні відносно вертикальної площини його осьового перерізу При дії навантажень під кутом до прямої, що проходить через точки опори потока, створюється зрівноважувальний момент сили з плечем, рівним відстані між точками опори Зменшенню габаритів сприяє також виконання потоків із закритими торцями і поздовжнім вирізом Для розміщення вузлів кріплення боєприпасу в лотоку використовується простір між потоками й усередині потоків У прототипі потоки здійснюють плоскопаралельні переміщення тобто, кут взаємного обметанія суміжніх потоків дорівнює 360°, а у винаході, що заявляється, кут обметанія обмежений Діаметр потока відповідає максимальному радіусу боєприпасу - тобто діаметру віночка На відміну від прототипу немає необхідності збільшувати діаметр потока для розміщення засобів кріплення боєприпасу в лотоку Зменшенню висоти магазина боєприпасів сприяє зміщення площини, в якій розміщені цапфи потока, до центру магазина В результаті поворот траєкторії переміщення потоків має мінімальний радіус, тобто зірочка ланцюгового транспортера має мінімальний радіус Величина зміщення визначена емпірично з урахуванням таких міркувань забезпечити, з одного боку, мінімальний радіус повороту траєкторії переміщення потоків, а, з іншого боку, забезпечити стійке розташування потоків, які переміщуються у верхньому ряду магазина, під час руху бойової машини по пересіченій місцевості, тобто в умовах дії на потоки навантажень, направлених під кутом до площини опори потока І, нарешті, зменшенню ширини магазина боєприпасів сприяє виконання ланцюгового транспортера У магазині боєприпасів цапфи суміжних потоків з'єднані парою ланок ланцюга Роль ланок ланцюга виконують і торці потоків, до яких жорстко прикріплені цапфи Додатковими перевагами винаходу, що заявляється, є - спрощення конструкції в магазині плавне переміщення потоків забезпечене з використанням меньшої КІЛЬКОСТІ І номенклатури деталей Наприклад, ланцюговий транспортер виконаний з однотипних деталей, відсутні додаткові напрямні і т ін , зручність поповнення магазина боєприпасами і витягування боєприпасів з потоків через вікно, виконане у покрівлі корпусу магазина, який установлений на дні бойової машини, оснащення цапф роликами сприяє зменшенню опору переміщення цапф по напрямних, що також сприяє забезпеченню плавності переміщення потоків у магазині, - зменшення нормальної складової колового зусилля і збільшення дотичної складової (тобто зменшення тиску на зуб зірочки), яке забезпечене тим, що крок ланцюгового транспортера складає третю частину діаметра потока, підвищення МІЦНОСТІ ланцюгового транспортера шляхом виконання кожної ланки ланцюгового транспортера з двох однакових елементів Суть винаходу пояснюється кресленнями, на яких зображені на фіг 1 - магазин боєприпасів, поперечний розріз, на фіг 2 - магазин боєприпасів, поздовжній переріз, збільшений, на фіг 3 пластинка ланки ланцюгового транспортера, збільшена, на фіг 4 - ланцюг ланцюгового транспортера, збільшений Магазин боєприпасів для бойової машини містить корпус 1, потоки для приймання й подавання боєприпасів і ланцюговий транспортер Кожний з потоків 2 виконаний у вигляді полого циліндра із закритими торцями 3 і з поздовжнім вирізом 4, наприклад, вирізана половина циліндричної поверхні потока 2 До торців З кожного з лотків 2 жорстко прикріплені по дві цапфи 5, які розташовані симетрично осі лотока2 Таким чином, кожний лотік 2 має по чотири цапфи 5, які розташовані в одній площині Для фіксації боєприпасу в лоток 2 від осьових і радіальних переміщень кожний лотік 2 споряджений вузлом кріплення, який виконаний, наприклад, у вигляді упора 6, який розташований на внутрішній поверхні циліндра тильного кінця потока 2, і хомута 7, який розташований у центральній частині потока 2 У магазині потоки 2 установлені паралельно один одному і шарнірно з'єднані з ланцюговим транспортером Ланцюговий транспортер містить два ланцюги 8, ведучі і ведені зірочки 9 і 10 ВІДПОВІДНО і електродвигун з редуктором (на кресленнях не показані) Передні і задні ведучі зірочки з'єднані одна з одною за допомогою карданного вала (на кресленнях не показані) На стінках корпусу 1 закріплені напрямні 11, наприклад швелерного профілю Цапфи 5 потоків 2 споряджені роликами 12, які установлені в напрямних 11 Ланцюг 8 ланцюгового транспортера утворений парами ланок 13 ланцюга, які з'єднують цапфи 5 суміжніх потоків 2 Роль ланки ланцюга 8 виконують також і торці З потоків 2 Кожна ланка 13 ланцюга 8 утворена двома однаковими пластинками 14 овальної форми На одному КІНЦІ пластинки 14 є циліндричний виступ 15, на обох кінцях по отвору У кожній парі ланок 13 ланцюга 8 одна ланка утворена пластинками 14, установленими таким чином, що циліндричні виступи 15 розташовані у середині ланки 13, а в ІНШІЙ ланці 13 пластинки 14 установлені так, що циліндричні виступи 15 розташовані зовні ланки 13 У парі ланки 13 з'єднані одна з одною шарнірно, наприклад за допомогою осі 16, яка ц споряджена роликом 12 Ролики розміщені усередині ланок 13 між пластинками 14 У магазині потоки 2 установлені з можливістю їх переміщення в двох паралельних площинах по замкнутій траєкторії, яка має дві горизонтальні ділянки, тобто в магазині потоки 2 розміщені у двох рядах верхньому і нижньому Площина, в якій розташовані цапфи 5 лотоків2, що знаходяться на горизонтальній ДІЛЯНЦІ замкнутої траєкторії у нижньому ряду, зміщена від площини, в якій розташовані осі потоків 2, у бік верхнього ряду потоків 2, що знаходяться на ІНШІЙ горизонтальній ДІЛЯНЦІ замкнутої траєкторії Величина зміщення більше 11% діаметра потока 2 52805 У покрівлі корпусу 1 виконане вікно 17, паралельне осі лотка 2 Працює пристрій, що заявляється, таким чином Потоки 2 завантажуються боєприпасами через вікно 17 Кожний боєприпас (постріл) через виріз 4 в потоку 2 під кутом до осі потока 2 вводиться в потік 2 і заводиться вінчиком під упор 6, укладається в потік 2 і притискується хомутом 7 Після ЦЬОГО вмикається електропривід (на кресленні не показано ) і за допомогою ведучої зірочки 9 приводиться в рух ланцюговий транспортер Кожний лотік 2 переміщується по нескінченній замкнутій траєкторії, яка задана напрямними 11, по яких перекочуються ролики 12 цапф 5 й осей 16 На горизонтальних ділянках замкнутої траєкторії (у верхньому і нижньому рядах) потоки 2 переміщуються у двох паралельних площинах, не змінюючи свого положения у просторі На ділянках повороту траєкторії переміщення потоків 2 ролики 12 8 входять у зачеплення із зубцями ведучої і веденої зірочок 9 і 10, а після ділянки повороту лотік 2 зміцнює своє положення у просторі на 180° Оскільки ланки 13 ланцюга 8 зібрані з двох однакових пластинок, розташованих паралельно одна одній циліндричними виступами 15 усередину в одній ланці 13 і циліндричними виступами 15 зовні в ІНШІЙ ланці 13, тиск зуба зірочок 9 і 10 на ролик розподіляється на обидві пластинки 14, забезпечуючі рівномірну без перекосу передачу колового зусилля на осі 16 При цьому виключається формування моменту сили, направленого під кутом до осі 16 і "виломлюючого" вісь 16 з ланцюга 8 ланцюгового транспортера Таким чином, у магазині забезпечується плавне й рівномірне переміщення потоків 2 Розвантаження магазина здійснюється через вікно 17 у порядку, зворотному завантаженню ФіГ 1 Фи 2 10 Фіг.З. 13 12 16 Фіг. 4. ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
