Пристрій для виміру властивостей матеріалів, що демпфірують, при вільних коливаннях

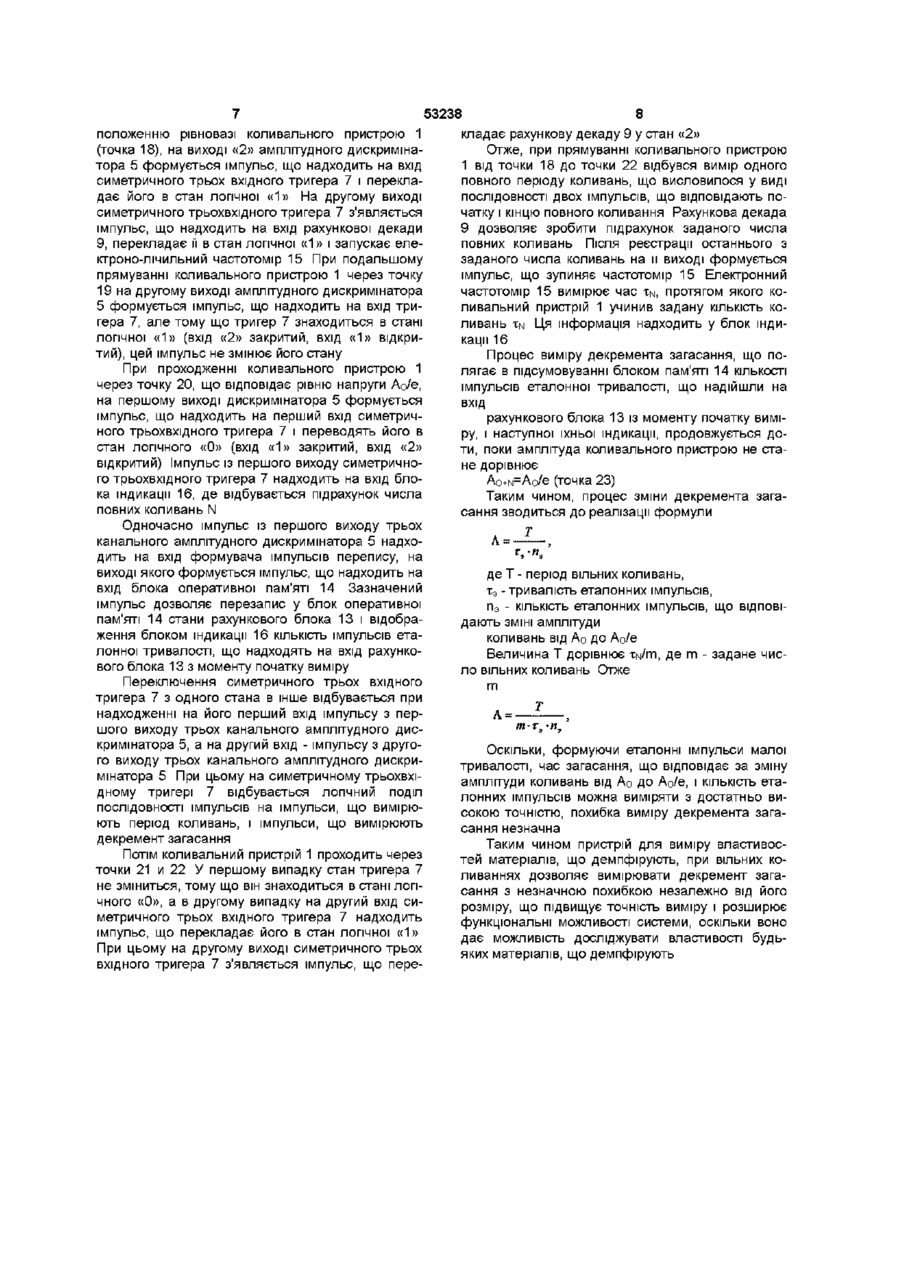

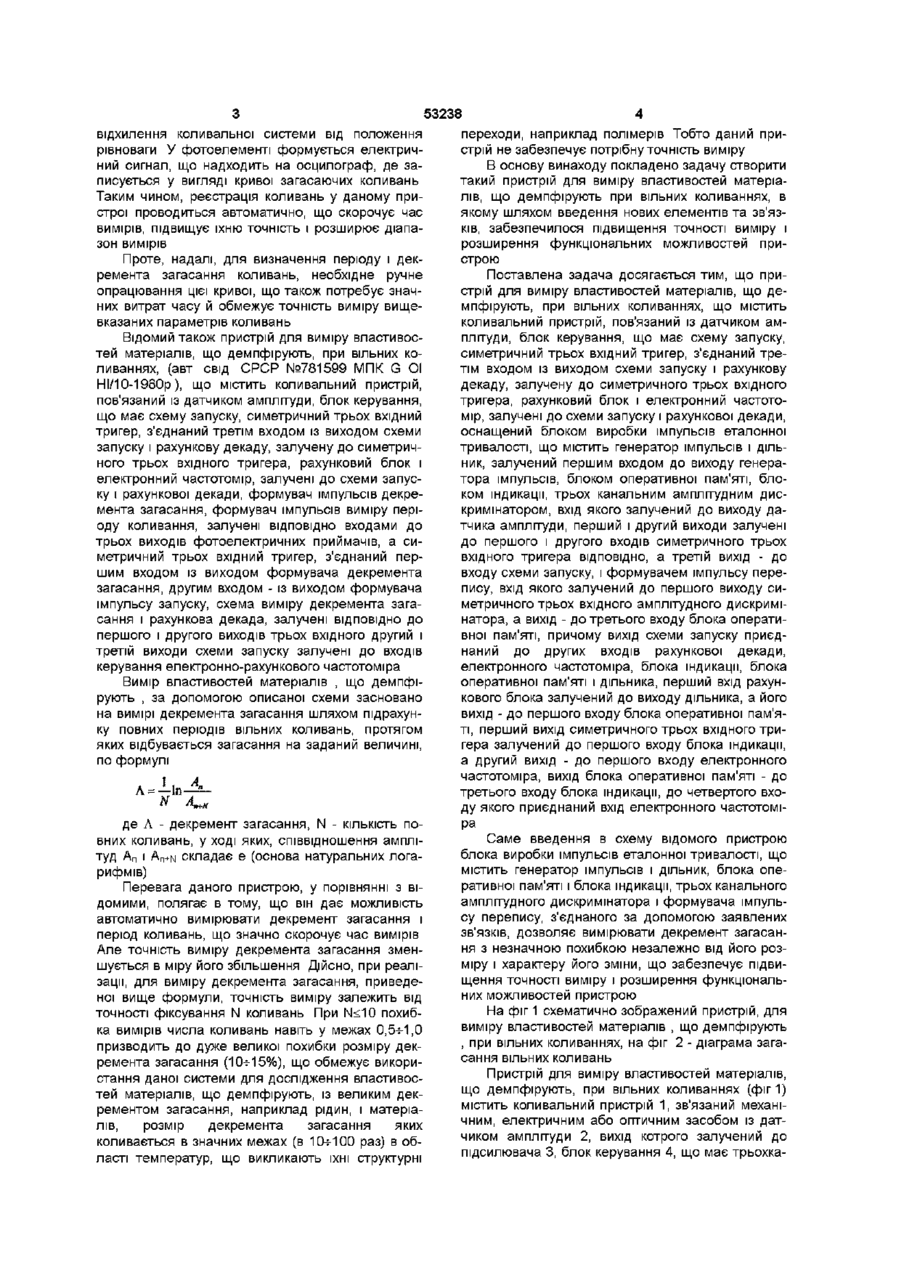

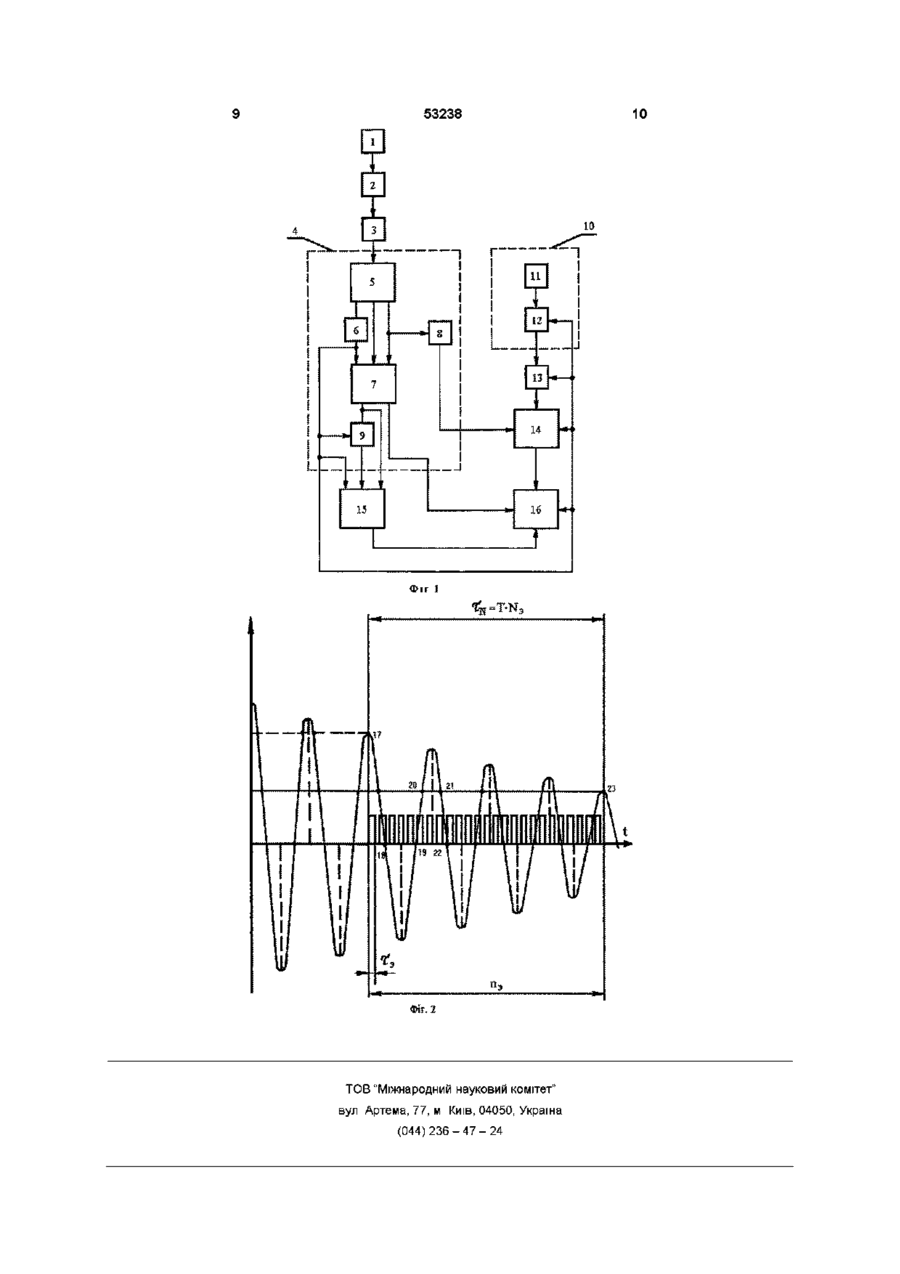

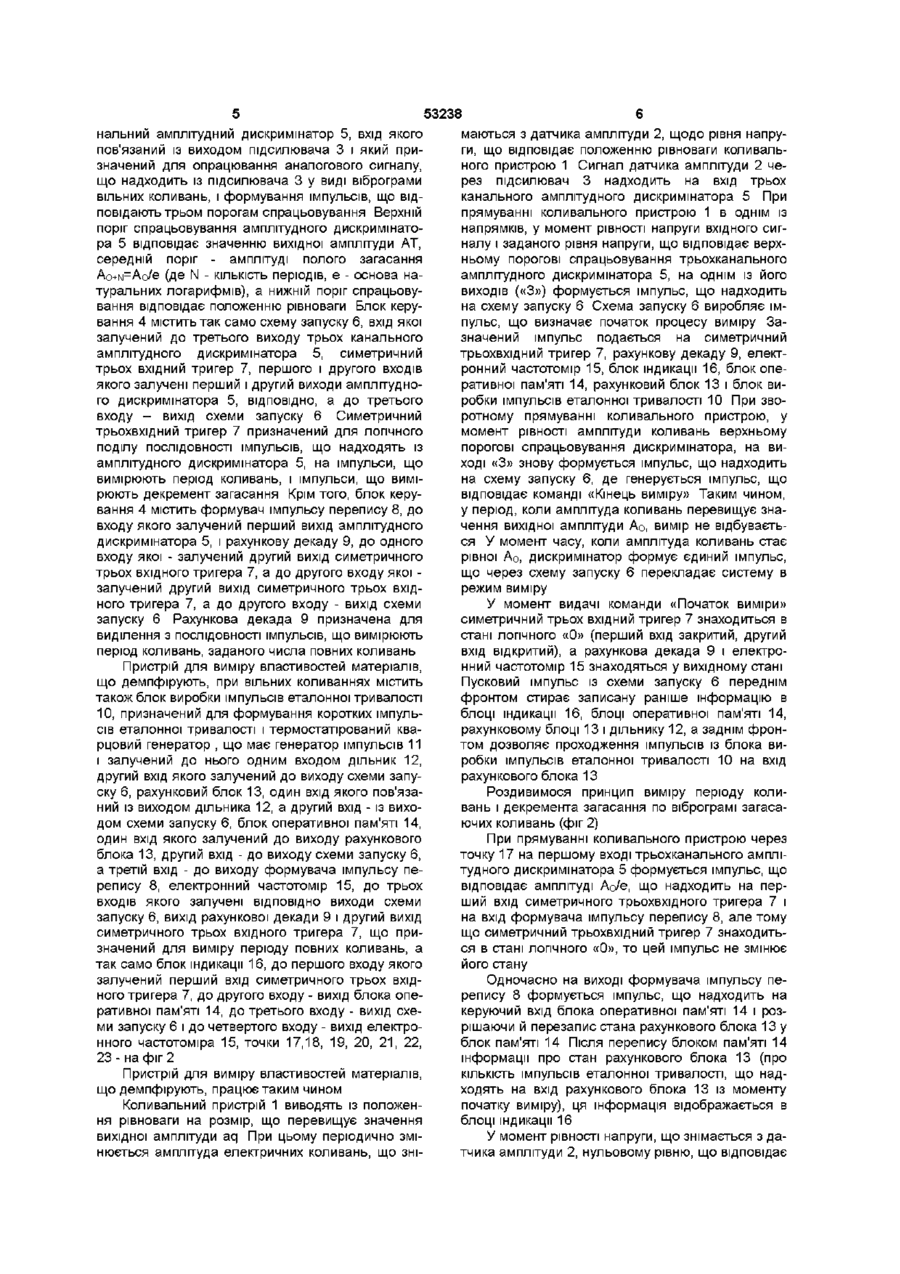

Пристрій для виміру властивостей матеріалів, що демпфірують, при вільних коливаннях, що містить коливальний пристрій, зв'язаний із датчиком амплітуди, блок керування, що має схему запуску, симетричний трьохвхідний тригер, з'єднаний третім входом із виходом схеми запуску, і рахункову декаду, залучену до симетричного трьохвхідного тригера, рахунковий блок і електронний частотомір, залучені до схеми запуску і рахункової декади, який відрізняється тим, що оснащений блоком виробки імпульсів еталонної тривалості, що містить генератор імпульсів і дільник, залучений першим входом до виходу генератора імпульсів, блоком оперативної пам'яті і блоком індикації, трьохканальним амплітудним дискримінатором, вхід якого залучений до виходу датчика амплітуди, перший і другий виходи залучені до першого і другого входів симетричного трьохвхідного тригера ВІДПОВІДНО, а третій вихід до входу схеми запуску, і формувачем імпульсу перепису, вхід якого залучений до першого виходу симетричного трьохвхідного амплітудного дискримінатора, а вихід - до третього входу блока оперативної пам'яті, причому вихід схеми запуску приєднаний до других входів рахункової декади, електронного частотоміра, блока індикації, блока оперативної пам'яті і дільника, перший вхід рахункового блока залучений до виходу дільника, а його вихід - до першого входу блока оперативної пам'яті, перший вихід симетричного трьохвхідного тригера залучений до першого входу блока індикації, а другий вихід - до першого входу електронного частотоміра, вихід блока оперативної пам'яті - до третього входу блока індикації, до четвертого входу якого приєднаний вихід електронного частотоміра 00 Винахід відноситься до області вимірювальної техніки, а саме до конструкцій пристроїв для виміру властивостей матеріалів, що демпфірують, при вільних коливаннях, і може бути використаний при проведенні фізико-механічних ІСПИТІВ ПЛІВКОВИХ матеріалів у лабораторних умовах і в умовах виробництва Проводячи дослідження властивостей плівкових матеріалів, що демпфірують, при вільних коливаннях вимірюють окремі параметри цих матеріалів, такі як модуль зрушення і тангенс кута механічних втрат, для визначення яких необхідно реєструвати і вимірювати період і декремент загасання коливань Відомий пристрій такого призначення, у якого вищевказані величини заміряють візуально за допомогою нескладного оптичного пристрою світловий промінь від дзеркала, укріпленого на рухливому затискачі зразка, відбивається на відкаліброва ну шкалу з діленнями (див , наприклад, опис пристрою в журналі «Заводська лабораторія», T X X X V , №1, 1969, crop 109) Але зазначений пристрій має обмежений діапазон вимірів, тому що при частотах коливань вище 0,5Гц практично неможливо візуально стежити за відхиленням світлового променя Крім того, візуальна реєстрація зазначених величин вносить у виміри більші похибки і вимагає більших витрат часу Відомий пристрій для виміру властивостей матеріалів, що демпфірують, при вільних коливаннях, що містить освітлювальний пристрій із дзеркалами, пристрій що зчитує (фотоелемент) і вимірювальний пристрій, у якості якого використаний електроннопромшевий осцілограф (див Дж Феррк «В'язкоупруп властивості полімерів», М , 1963, стор 144) Світловий промінь, відображаючи, падає на фотоелемент, освітленість якого змінюється в міру со сч со ю 53238 відхилення коливальної системи від положення рівноваги У фотоелементі формується електричний сигнал, що надходить на осцилограф, де записується у вигляді кривої загасаючих коливань Таким чином, реєстрація коливань у даному пристрої проводиться автоматично, що скорочує час вимірів, підвищує їхню точність і розширює діапазон вимірів Проте, надалі, для визначення періоду і декремента загасання коливань, необхідне ручне опрацювання цієї кривої, що також потребує значних витрат часу й обмежує точність виміру вищевказаних параметрів коливань Відомий також пристрій для виміру властивостей матеріалів, що демпфірують, при вільних коливаннях, (авт свід СРСР №781599 МПК G ОІ НІ/10-1980р), що містить коливальний пристрій, пов'язаний із датчиком амплітуди, блок керування, що має схему запуску, симетричний трьох вхідний тригер, з'єднаний третім входом із виходом схеми запуску і рахункову декаду, залучену до симетричного трьох вхідного тригера, рахунковий блок і електронний частотомір, залучені до схеми запуску і рахункової декади, формувач імпульсів декремента загасання, формувач імпульсів виміру періоду коливання, залучені ВІДПОВІДНО входами до трьох виходів фотоелектричних приймачів, а симетричний трьох вхідний тригер, з'єднаний першим входом із виходом формувача декремента загасання, другим входом - із виходом формувача імпульсу запуску, схема виміру декремента загасання і рахункова декада, залучені ВІДПОВІДНО ДО першого і другого виходів трьох вхідного другий і третій виходи схеми запуску залучені до входів керування електронно-рахункового частотоміра Вимір властивостей матеріалів , що демпфірують , за допомогою описаної схеми засновано на вимірі декремента загасання шляхом підрахунку повних періодів вільних коливань, протягом яких відбувається загасання на заданий величині, по формулі Л 1 де Л - декремент загасання, N - КІЛЬКІСТЬ ПОВНИХ коливань, у ході яких, співвідношення амплітуд Ап і An+N складає є (основа натуральних логарифмів) Перевага даного пристрою, у порівнянні з відомими, полягає в тому, що він дає можливість автоматично вимірювати декремент загасання і період коливань, що значно скорочує час вимірів Але точність виміру декремента загасання зменшується в міру його збільшення Дійсно, при реалізації, для виміру декремента загасання, приведеної вище формули, точність виміру залежить від точності фіксування N коливань При N
