Пристрій для дегазації рідини

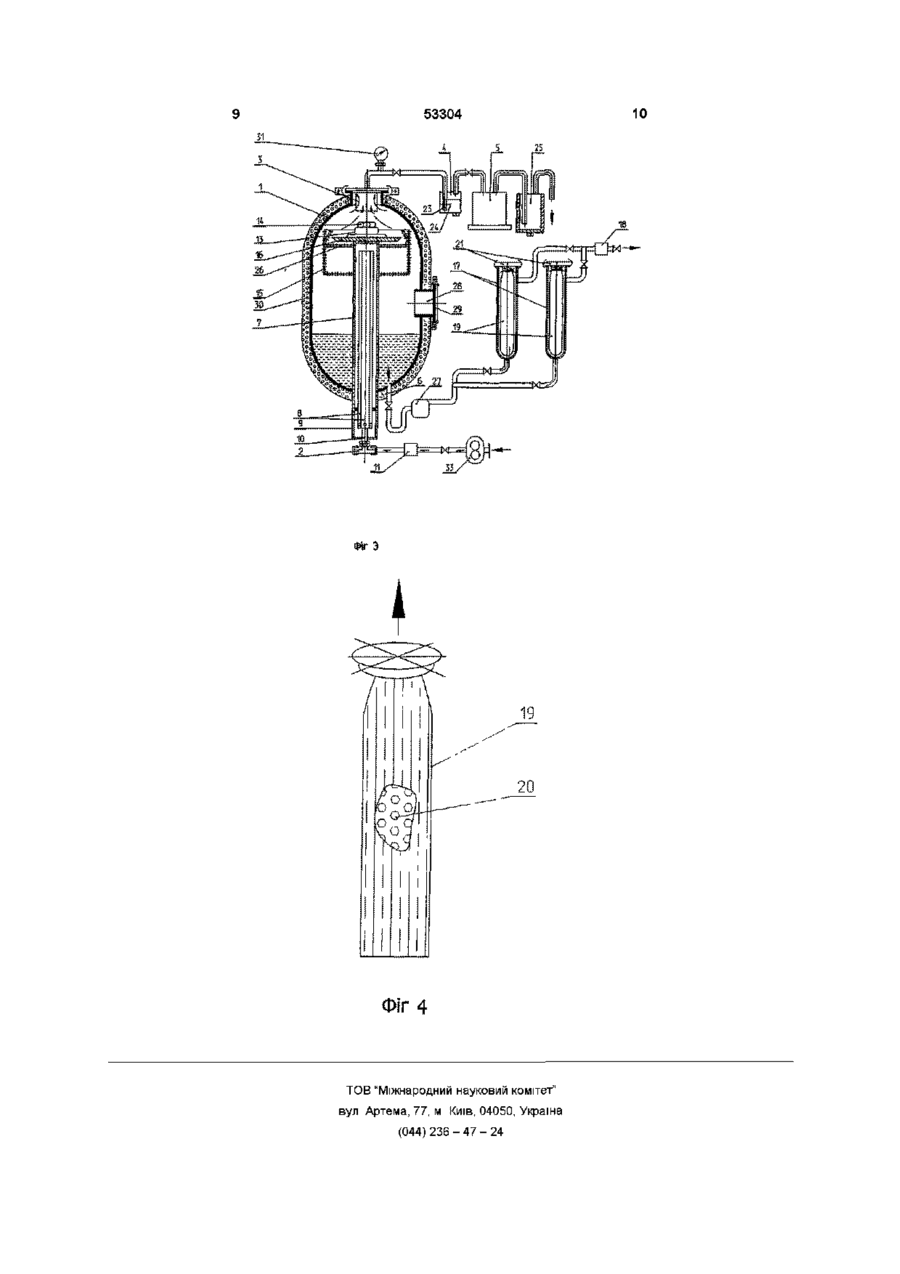

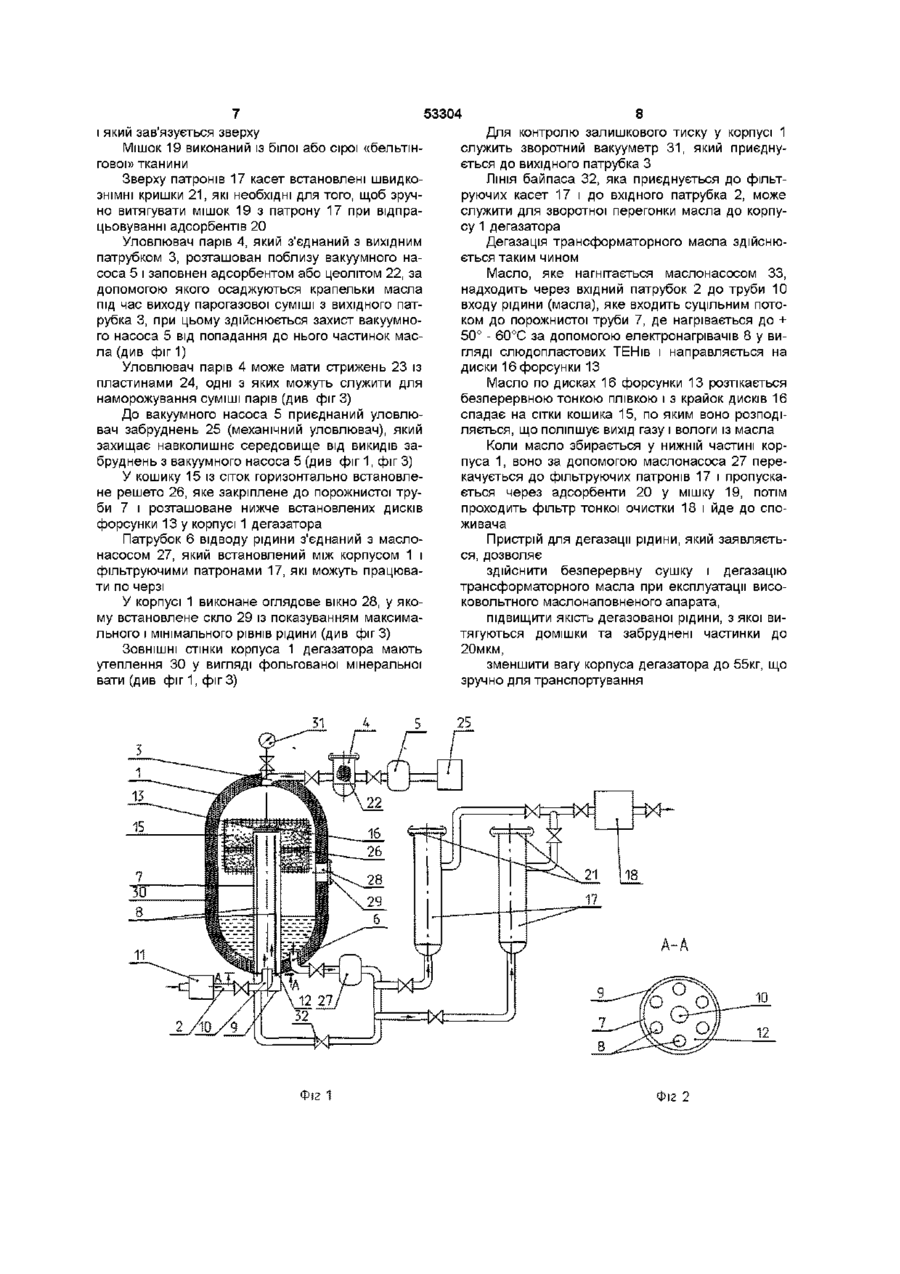

1 Пристрій для дегазації рідини, який містить корпус дегазатора з вхідним та вихідним патрубками і з патрубком відводу рідини, який розміщений у нижній частині корпуса, а порожниста труба і електронагрівачі розташовані вертикально усередині корпуса, який зв'язаний з вакуумним насосом, який відрізняється тим, що у порожнистій трубі встановлені електронагрівачі та труба входу рідини, яка з'єднана з вхідним патрубком, а кошик із сіток розміщений у корпусі та закріплений до порожнистої труби, на якій встановлено форсунку для розпилення рідини, диски якої розташовані перпендикулярно до труби входу рідини і розміщені у кошику, при цьому патрубок відводу рідини зв'язаний з установленими окремо від корпусу фільтруючими касетами у вигляді патронів, які з'єднані з фільтром тонкої очистки рідини, а до вакуумного насоса приєднані уловлювачі парів та масла вакуумного насоса 2 Пристрій за п 1 , який відрізняється тим, що труба входу рідини у порожнистій трубі виконана укороченою і встановлена у круглому диску, який розміщений у днищі корпуса 3 Пристрій за п 1 , який відрізняється тим, що порожниста труба та електронагрівачі виступають із корпуса і з боку днища закриті знімним металевим ковпаком 4 Пристрій за п 1 , який відрізняється тим, що електронагрівачі виконані у вигляді слюдопластовихТЕНів, які розташовані у трубках 5 Пристрій за п 1 , який відрізняється тим, що уловлювач парів з'єднаний з вихідним патрубком і розташований поблизу вакуумного насоса 6 Пристрій за п 5, який відрізняється тим, що уловлювач парів заповнений адсорбентом або цеолітом 7 Пристрій за п 5, який відрізняється тим, що уловлювач парів має стрижень із пластинами, одні з яких служать для наморожування суміші парів 8 Пристрій за п 1, який відрізняється тим, що у кошику із сіток горизонтально встановлене решето, яке закріплене до порожнистої труби і розташоване нижче дисків форсунки 9 Пристрій за п 1 , який відрізняється тим, що патрубок відводу дегазованої рідини з'єднаний із маслонасосом, який встановлений між корпусом і фільтруючими касетами 10 Пристрій за п 1, який відрізняється тим, що усередині патронів касет розміщений мішок, який заповнений адсорбентами і який зав'язується зверху 11 Пристрій за п 10, який відрізняється тим, що мішок виконаний із «бельтингової» тканини 12 Пристрій за п 10, який відрізняється тим, що зверху патронів касет встановлені ШВИДКОЗНІМНІ кришки, які необхідні для витягування мішка із патрона 13 Пристрій за п 1, який відрізняється тим, що диски форсунки встановлені горизонтально з можливістю розтікання по ним рідини тонкою плівкою 14 Пристрій за п 1, який відрізняється тим, що вхідний патрубок корпуса з'єднаний з фільтром грубої очистки 15 Пристрій за п 1, який відрізняється тим, у корпусі виконане оглядове вікно, у якому встановлене скло з показуванням максимального і мінімального рівнів рідини 16 Пристрій за п 1, який відрізняється тим, що ЗОВНІШНІ стінки корпуса дегазатора мають утеплення у вигляді фольгованої мінеральної вати Винахід відноситься до техніки обробки мінеральних та рослинних масел і може бути використаний для безперервного осушення та дегазації трансформаторного масла під час експлуатації високовольтних маслонаповнених апаратів Відомий пристрій для дегазації газорідинної суміші за авторським свідоцтвом №1169697 кл В01Д19/00, опубл 30 07 1985р. включає корпус з О со го ю 53304 патрубком для підведення газорідинної суміші і патрубками окремого відводу рідини та газу Усередині корпусу встановлена увігнута сепараційна насадка з кришкою, яка розташована за патрубком, який підводить газорідинну суміш Краї кришки виконані загнутими і утворять із краями увігнутої сепараційної насадки щілинний зазор, при цьому внутрішня порожнина увігнутої сепараційної насадки сполучена каналом з порожниною корпуса Увігнута сепараційна насадка має сітчастий коагулятор, який встановлений навколо її меншої основи над патрубком, який підводить газорідинну суміш Недоліком відомого пристрою є недостатня дегазація суміші, яка підводиться трубопроводом без напору, при цьому кришка насадки перешкоджає видаленню газу Відомий дегазатор рідини за патентом Російської Федерації №2131286 кл В01Д19/00, опубл 10 06 1999р. включає корпус із вхідним та вихідним патрубками для рідини, канал відводу газу і трубопровід для подачі Вхідний патрубок жорстко з'єднаний з розтікачем металевими пластинами і через сильфон сполучається з трубопроводом для подачі, при цьому вхідний патрубок виконаний з поздовжніми розрізами, які виконано різної довжини Сильфон розташований усередині корпусу дегазатора Недоліком відомого дегазатора є складність конструкції, и металоємність і велика вага тому, що сильфон розташований усередині корпуса Відомий пристрій для дегазації рідини за авторським свідоцтвом №1771796, кл В01ІД19/00, опубл ЗО 10 1992р , містить корпус, форсунку для розпилення рідини (наприклад, трансформаторного масла), штуцер для приєднання вакуум-насоса і відбору сухого масла Корпус виконаний у вигляді циліндричної колони перемінного перетину, у верхній частині якої встановлений пакет, який складається з набору сітчастих і суцільних відбійних ковпаків різного діаметра, які чергуються, а на початку зони розширення корпуса розташована форсунка з висхідним факелом розпилу вгору Пристрій має кільцеву камеру з спіральним каналом підігріву повітря і трубками подачі повітря під форсунку Недоліком відомого апарата є збільшені розміри конструкції, що збільшує и вагу, створення великого факелу розпилу масла не виключає перелітання частинок масла крізь пакет ковпаків і попадання їх до вакуумного насосу, що знижує експлуатаційні характеристики, ефект та якість дегазації масла Відомий пристрій для дегазації рідини за авторським свідоцтвом №1194444, кл В01Д17/06, В01Д19/00, опубл 30 11 1985р, включає корпус, у верхній частині якого розміщений вихідний патрубок, у нижній частині - патрубок входу рідини і патрубок відводу дегазованої рідини, а усередині корпуса розміщений розпилювач для підведення рідини у вигляді порожнистої труби і вертикальні електронагрівачі (електроди), які підвішені у вигляді гірлянди разом з розтікачем рідини 4 Розпилювач у вигляді порожнистої труби розміщений у нижній частині корпуса і має вихідний отвір, який розташований вище рівня розподілу фаз під електродами Для глибокої дегазації рідини корпус зв'язаний з вакуумним насосом Дану конструкцію приймаємо за прототип Недоліками прототипу є складність конструкції, велика вага за рахунок кріплення гірлянди розтікачів рідини з електродами у верхній частині корпусу, занижена ефективність дегазації рідини, тому що збільшення фронту розпилу не виключає винос рідини з парогазовою сумішшю, а електроди не захищені від розсіювання тепла, можливе попадання крапель рідини із потоку парогазової суміші до вакуумного насосу До основи винаходу поставлена задача розробки пристрою для дегазації рідини, який забезпечує поліпшення якості обробки рідини (масла) за рахунок встановлення у корпусі дегазатора форсунки з дисками, по яким рідина розтікається тонкою плівкою, тим самим інтенсивно ВІДДІЛЯЄТЬСЯ парогазова суміш із масла, яке, у свою чергу, нагрівається у порожнистій трубі до температури 50° - 60°С за допомогою електронагрівачів у вигляді слюдопластових ТЄНів і подається на диски форсунки, при цьому масло ще дообробляється у фільтруючих касетах у вигляді патронів, у яких розміщається мішок з адсорбентами, який витягується при необхідності через ШВИДКОЗНІМНІ кришки патронів Вирішення поставленої задачі забезпечує пристрій для дегазації рідини, який містить корпус дегазатора з вхідним та вихідним патрубками і з патрубком відводу рідини, який розміщений у нижній частині корпусу, а порожниста труба та електронагрівачі розташовані вертикально у корпусі, який зв'язаний з вакуумним насосом, за рахунок того, що у порожнистій трубі встановлені електронагрівачі та труба входу рідини, яка з'єднана з вхідним патрубком, а кошик із сіток у корпусі закріплений до порожнистої труби, на який встановлено форсунку для розпилення рідини, диски якої розташовані перпендикулярно до труби входу рідини і розміщені у кошику, при цьому патрубок відводу рідини зв'язаний з установленими окремо від корпусу фільтруючими касетами у вигляді патронів, які з'єднані з фільтром тонкої очистки рідини, а до вакуумного насоса приєднані уловлювачі парів та забруднень Для зниження трудомісткості та ваги корпуса дегазатора, труба входу рідини у порожнистій трубі виконана укороченої і встановлена у круглому диску, який розміщений у днищі корпуса Для раціональної експлуатації і зниження трудомісткості, порожниста труба та електронагрівачі виступають із корпусу і з боку днища закриті знімним металевим ковпаком Для ШВИДКОЗНІМНОСТІ при заміні, електронагрівачі виконані у вигляді слюдопластових ТЕНів, які розташовані у трубках Для виключення аварій і забезпечення надійності роботи пристрою, уловлювач парів з'єднаний з вихідним патрубком і розташований поблизу вакуумного насоса, при цьому уловлювач парів виконаний сорбційним, тобто заповнений адсорбен 53304 том або цеолітом Або уловлювач для парів має стрижень із пластинами, одні з яких служать для наморожування суміші парів Для спрощення конструкції і ефективності обробки рідини, у кошику із сіток горизонтально встановлене решето, яке закріплене до порожнистої труби і розташоване нижче дисків форсунки для розпилення рідини Для удосконалювання процесу обробки рідини, патрубок відводу (відбору) дегазованої рідини з'єднаний із маслонасосом, який встановлений між корпусом і фільтруючими касетами, при цьому усередині патронів касет розміщений мішок, який заповнений адсорбентами і який зав'язується зверху Мішок виконаний із «бельтінгової» тканини Зверху патронів касет встановлені швидкознімні кришки, які необхідні для витягування мішка із патрону Для інтенсивності видалення парогазової суміші, диски форсунки встановлені горизонтально з можливістю розтікання по ним рідини тонкою плівкою через зазори, які можуть регулюватися Для кращого формування плівки, диски виконані у вигляді кілець Для попередньої обробки рідини, вхідний патрубок корпуса з'єднаний з фільтром грубої очистки Для контролю за рівнем рідини, у корпусі виконане оглядове вікно, у якому встановлене скло з показуванням максимального і мінімального рівнів рідини Для збереження температури рідини, яка нагрівається, ЗОВНІШНІ стінки корпуса дегазатора ма ють утеплення у вигляді фольгованої мінеральної вати Технічний результат, який досягається при використанні винаходу спрощена та удосконалена конструкція, у корпусі дегазатора встановлена форсунка з дисками, на яких утворюється тонка стійка плівка рідини (масла), при цьому рідина подається суцільним потоком із труби входу рідини до порожнистої труби, рідина (масло) нагрівається до 50° - 60°С за допомогою слюдопластових ТЕНів, які встановлені у порожнистій трубі, виключаючи розсіювання тепла від електронагрівачів, які можна витягти із порожнистої труби і замінити на нові, знявши при цьому ковпак з боку днища корпусу, підтримання температури дегазованої рідини (масла) у нижній частині корпуса за рахунок електронагрівачів, які встановлені у порожнистій трубі, і надходження нагрітого масла до фільтруючих касет у вигляді патронів, які мають мішки з адсорбентами, тим самим масло ефективно очищається від продуктів старіння і температура масла на виході залишається до + 60°С - 80°С, при цьому мішок зручно виймати із патрона при відпрацьовуванні адсорбентів, зменшена вага конструкції корпуса дегазатора, що зручно для транспортування, при цьому фільтруючі касети у вигляді патронів, які приєднуються до корпуса дегазатора, фільтр тонкої очистки, маслонасос, уловлювач парів, вакуумний насос, уловлювач забруднень встановлені окремим устаткуванням, 6 забезпечена надійність роботи пристрою за рахунок уловлювача парів, який приєднується від вихідного патрубка до вакуумного насоса, при цьому уловлювач парів служить для осадження крапель рідини (масла) з потоку парогазової суміші, захищаючи тим самим вакуумний насос від попадання до нього частинок масла, захищається навколишнє середовище від забруднень і від викиду до атмосфери вакуумного масла із вакуумного насоса за допомогою уловлювача забруднень, який приєднується до вакуумного насоса Пристрій для дегазації рідини, який заявляється, пояснюється нижчеподаним описом та кресленнями, де фіг 1 - пристрій для дегазації рідини, схема приєднання корпуса дегазатора до фільтруючих касет у вигляді патронів, фіг 2 - перетин А-А по фіг 1, фіг 3 - корпус дегазатора з фільтруючими касетами у вигляді патронів, які приєднуються до нього, фіг 4 - мішок з адсорбентами За винаходом, пристрій для дегазації рідини, переважно трансформаторного масла, містить корпус 1 дегазатора з вхідним патрубком 2 для надходження масла і вихідним патрубком 2, який зв'язаний через уловлювач парів 4 з вакуумним насосом 5 (див фіг 1, фіг 3) Патрубок 6 відводу (відбору) дегазованого масла розміщений у нижній частині корпуса 1 (див фіг1) Усередині корпуса вертикально встановлена металева порожниста труба 7, у якій по всій її довжині встановлені електронагрівачі 8 у вигляді слюдопластових ТЕНів, які розташовані у трубках (див фіг 2, фіг 3) Порожниста труба 7 і електронагрівачі 8 у вигляді слюдопластових ТЕНів виходять із корпуса 1 і з боку днища закриті знімним металевим ковпаком 9 (див фіг 1, фіг 3) Труба 10 входу рідини в порожню трубу 7 виконана укороченої і з'єднана з вхідним патрубком 2, який, у свою чергу, зв'язаний з фільтром грубої очистки 11 Труба 10 для входу рідини встановлена у круглому диску 12, який розташований у днищі корпуса 1 (див фіг 1, фіг 2) Форсунка 13 для розпилення рідини (масла) встановлена на порожнистій трубі 7 за допомогою спеціального кріпильного пристрою 14 (див фігЗ) Кошик 15 із сіток, який служить для розподілу рідини, встановлений у корпусі 1 дегазатора і закріплений до порожнистої труби 7 (див фіг 3) У кошику 15 із сіток розміщена форсунка 13, яка має диски 16, які встановлені перпендикулярно до труби 10 для входу рідини (масла), яке одним потоком із порожнистої труби 7 розтікається по дисках 16 тонкою плівкою, бо диски 16 виконані у вигляді кілець До корпусу 1 дегазатора приєднані через патрубок 6 відводу рідини фільтруючі касети 17 у вигляді патронів, які встановлені окремо від корпуса 1 і з'єднані з фільтром тонкої очистки 18 Усередині фільтруючих патронів 17 встановлений мішок 19, який заповнений адсорбентами 20 53304 8 Для контролю залишкового тиску у корпусі 1 і який завязується зверху служить зворотний вакууметр 31, який приєднуМішок 19 виконаний із білої або сірої «бельтінється до вихідного патрубка З гової» тканини ЛІНІЯ байпаса 32, яка приєднується до фільтЗверху патронів 17 касет встановлені швидкоруючих касет 17 і до вхідного патрубка 2, може ЗНІМНІ кришки 21, які необхідні для того, щоб зручслужити для зворотної перегонки масла до корпуно витягувати мішок 19 з патрону 17 при відпрасу 1 дегазатора цьовуванні адсорбентів 20 Уловлювач парів 4, який з'єднаний з вихідним Дегазація трансформаторного масла здійснюпатрубком 3, розташован поблизу вакуумного нається таким чином соса 5 і заповнен адсорбентом або цеолітом 22, за Масло, яке нагнітається маслонасосом 33, допомогою якого осаджуються крапельки масла надходить через вхідний патрубок 2 до труби 10 під час виходу парогазової суміші з вихідного патвходу рідини (масла), яке входить суцільним поторубка 3, при цьому здійснюється захист вакуумноком до порожнистої труби 7, де нагрівається до + го насоса 5 від попадання до нього частинок мас50° - 60°С за допомогою електронагрівачів 8 у вила (див фіг 1) гляді слюдопластових ТЕНів і направляється на диски 16 форсунки 13 Уловлювач парів 4 може мати стрижень 23 із пластинами 24, одні з яких можуть служити для Масло по дисках 16 форсунки 13 розтікається наморожування суміші парів (див фігЗ) безперервною тонкою плівкою і з крайок дисків 16 спадає на сітки кошика 15, по яким воно розподіДо вакуумного насоса 5 приєднаний уловлюляється, що поліпшує вихід газу і вологи із масла вач забруднень 25 (механічний уловлювач), який захищає навколишнє середовище від викидів заКоли масло збирається у нижній частині корбруднень з вакуумного насоса 5 (див фіг 1, фіг 3) пуса 1, воно за допомогою маслонасоса 27 перекачується до фільтруючих патронів 17 і пропускаУ кошику 15 із сіток горизонтально встановлеється через адсорбенти 20 у мішку 19, потім не решето 26, яке закріплене до порожнистої трупроходить фільтр тонкої очистки 18 і йде до споби 7 і розташоване нижче встановлених дисків живача форсунки 13 у корпусі 1 дегазатора Патрубок 6 відводу рідини з'єднаний з маслоПристрій для дегазації рідини, який заявляєтьнасосом 27, який встановлений між корпусом 1 і ся, дозволяє фільтруючими патронами 17, які можуть працюваздійснити безперервну сушку і дегазацію ти по черзі трансформаторного масла при експлуатації високовольтного маслонаповненого апарата, У корпусі 1 виконане оглядове вікно 28, у якому встановлене скло 29 із показуванням максимапідвищити якість дегазованої рідини, з якої вильного і мінімального рівнів рідини (див фіг 3) тягуються домішки та забруднені частинки до 20мкм, ЗОВНІШНІ СТІНКИ корпуса 1 дегазатора мають утеплення ЗО у вигляді фольгованої мінеральної зменшити вагу корпуса дегазатора до 55кг, що вати (див фіг 1, фіг 3) зручно для транспортування Фіг 1 Фіг 2 10 53304 19 фіг 4 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
