Листоправильна машина

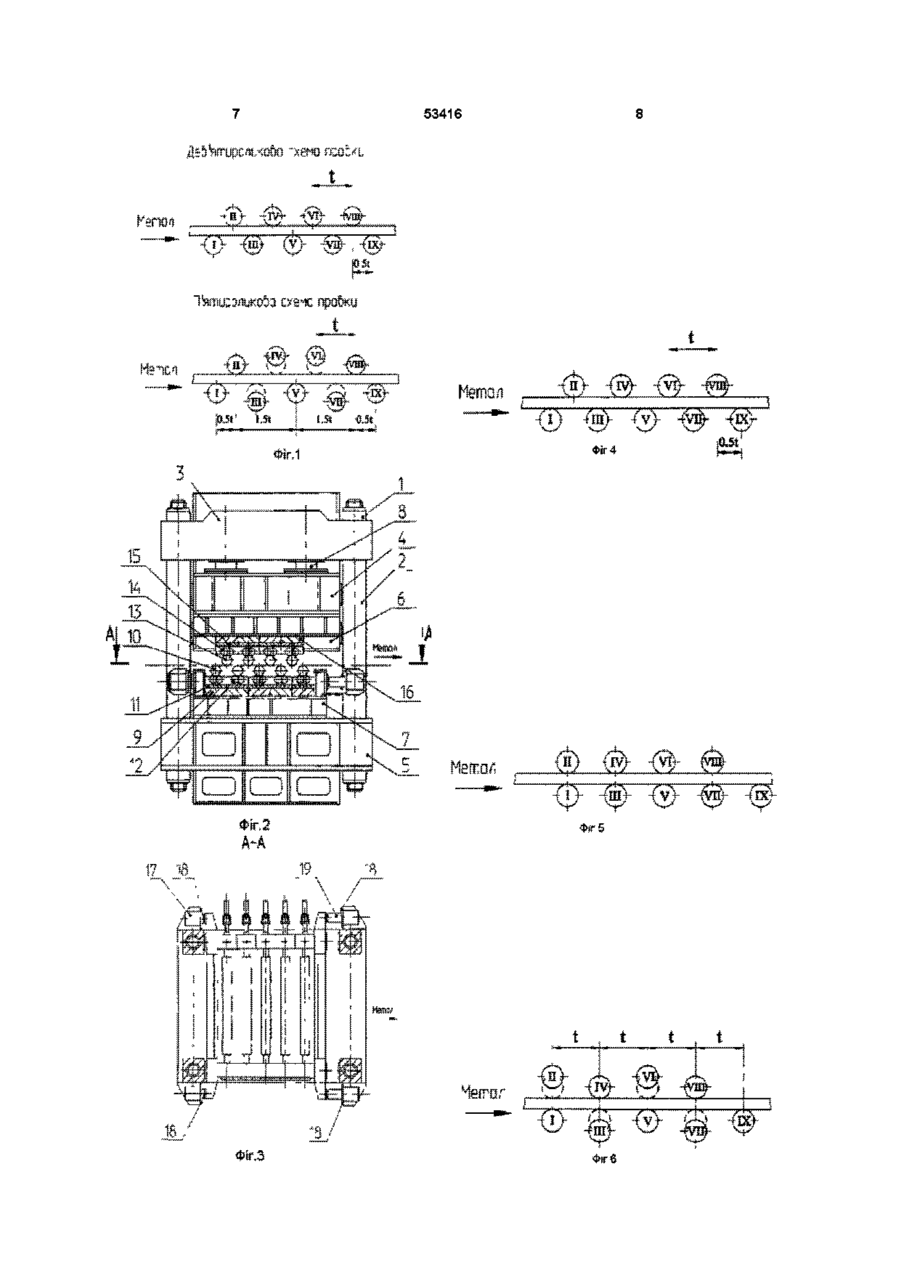

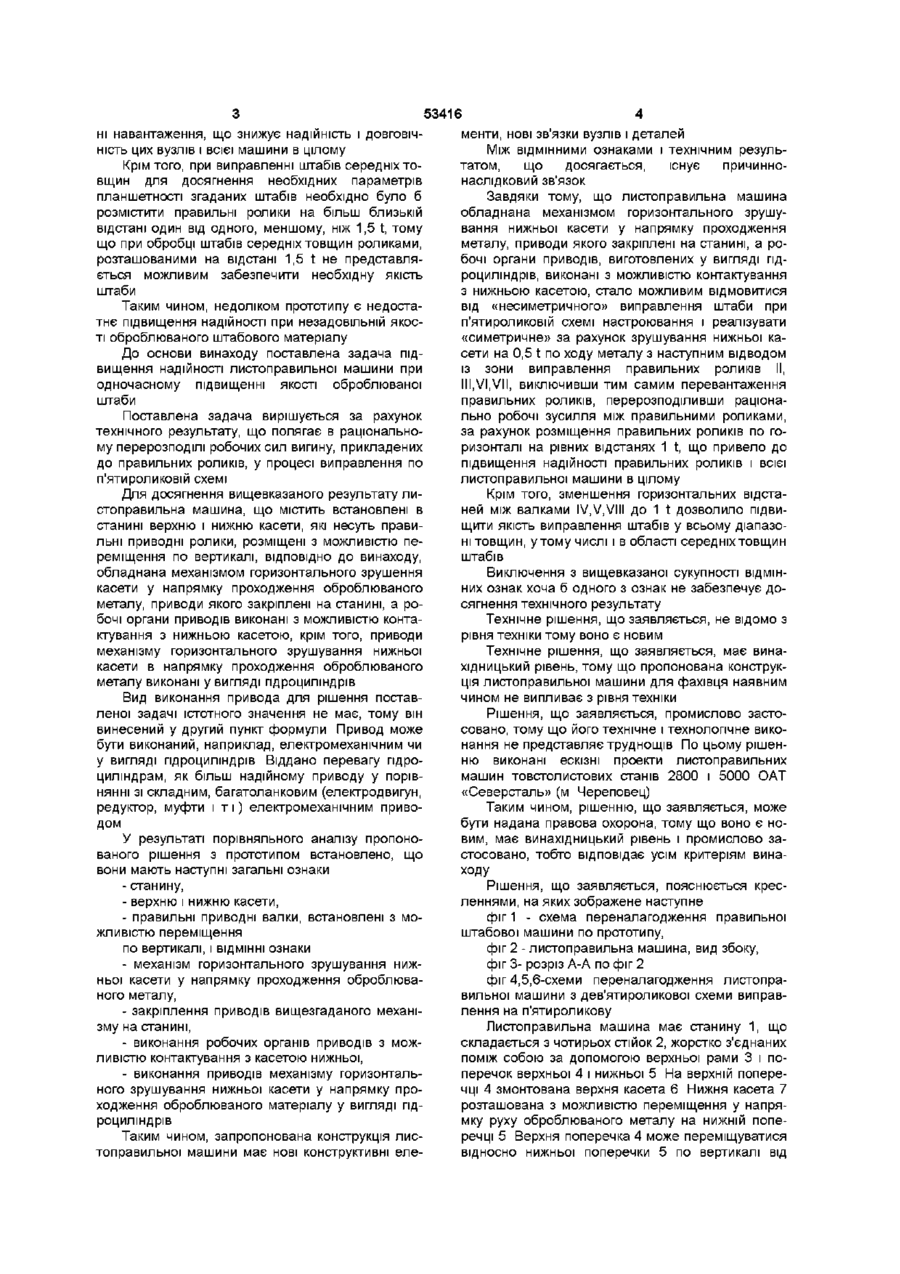

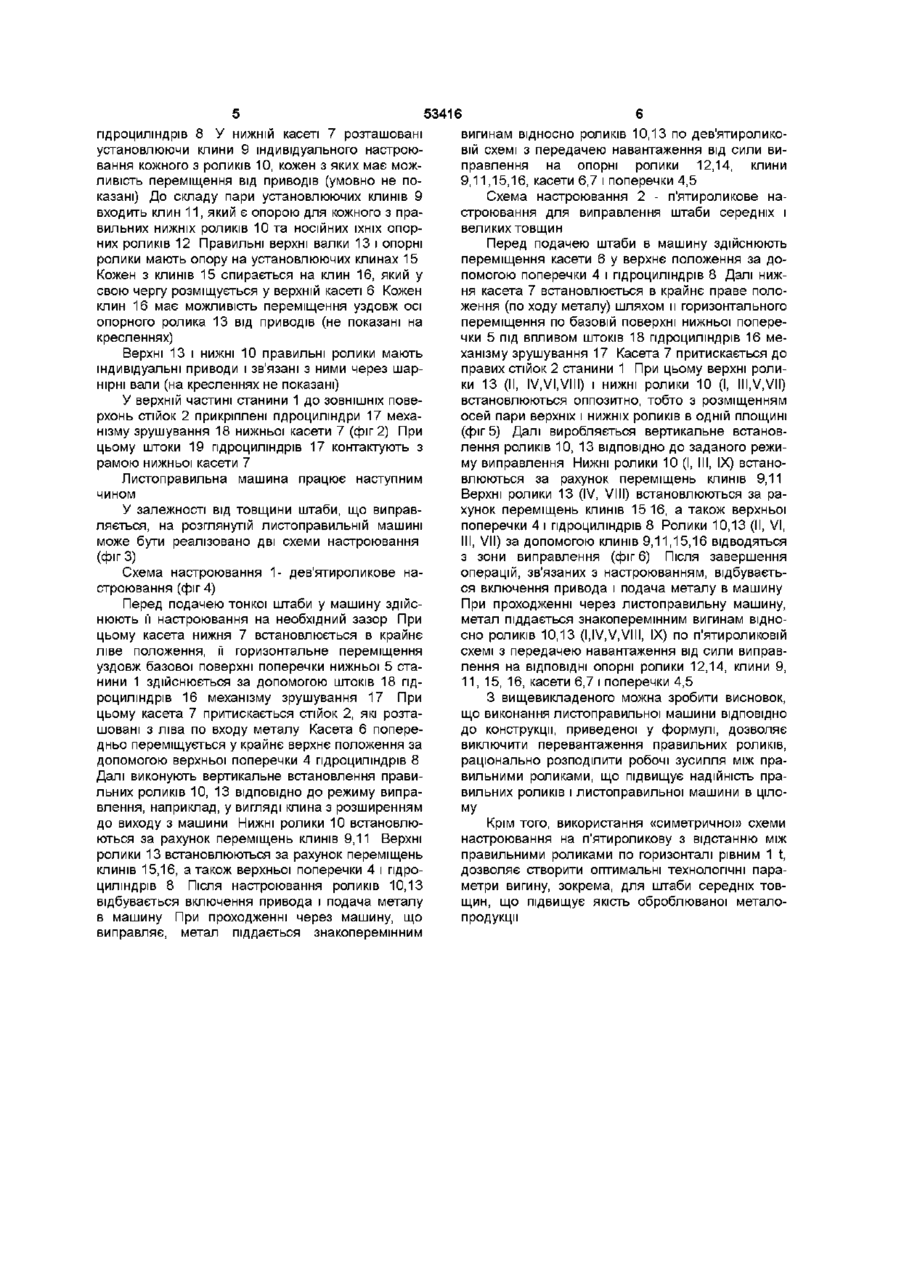

1 Листоправильна машина, яка містить встановлені в станині верхню і нижню касети, що несуть привідні правильні ролики, розміщені з мож ливістю переміщення по вертикалі, яка відрізняється тим, що вона обладнана механізмом горизонтального зрушування нижньої касети у напрямку проходження оброблюваного матеріалу, приводи якого закріплені на станині, а робочі органи приводів виконані з можливістю контактування з нижньою касетою 2 Листоправильна машина по п 1, яка відрізняється тим, що приводи механізму горизонтального зрушування виконані у вигляді гідроциліндрів Винахід відноситься до галузі металургійного машинобудування, а саме - до правильних пристроїв, які призначені для виправлення на ходу дефектів площинності штаби, що рухається, і встановлюються у ЛІНІЯХ товстоштабових прокатних станів Відома листоправильна машина по патенту Роси №2118920 СІ, В21Д 1/02, у станині якої встановлені зміщено один відносно одного верхні і нижні правильні валки, що спираються на розміщені по довжині правильних валків і встановлені в нижній і верхній касетах опорні ролики Верхній ряд правильних валків має 4 валки, а нижній - 5 валків При цьому верхній ряд валків має можливість похилих переміщень у напрямку проходження оброблюваного матеріалу На даній машині обробляють штабу в діапазоні з невеликим перепадом товщин, наприклад, 525мм Недоліком машини є вузькі технологічні можливості Відома також листоправильна машина по проспекту фірми SMS (W Benz U Kaden A Konig Warm - und kaltnchtmaschine fur Grobbleche), Німеччина Машина містить 4 верхніх і 5 правильних нижніх валків (роликів), взаємно зсунутих на половину кроку між ними, і спираються на групи, розташованих по їх довжині опорних роликів Машина також містить пари установлюючих клинів, у КІЛЬКОСТІ, рівній числу опорних роликів, розташованих у ва льцевих верстатах (касетах), що спираються у свою чергу на поперечні траверси Завдяки наявності механізмів індивідуального настроювання вертикальних положень правильних роликів за допомогою пар установлюючих клинів з'являється можливість мобільного переналагодження машини з дев'ятироликової схеми виправлення на п'яти роликову, що дозволяє збільшити радіус вигину оброблюваних штабів Збільшення радіусів реалізується за рахунок зміни горизонтальних відстаней між роликами II, V, VIII шляхом відводу роликів із зони виправлення за допомогою переміщень установлюючих клинів, що рухаються групою гідроциліндрів індивідуальних настроювань Ця машина дозволяє робити виправлення штабів у більших діапазонах товщин, тобто має більш широкі технологічні можливості у порівнянні з аналогом На фіг 1 представлені схеми переналагодження листоправильной машини по прототипу з дев'ятироликової на п'ятироликову При реалізації «несиметричної» п'ятироликовоі схеми виправлення горизонтальні відстані між роликами І і II, VIII і IX складають 0,5 t, а між роликами II, V, VIII -1,51, де t - крок роликів Виправлення тонких штабів здійснюють по дев'яти роликовій схемі настроювання, а товстих - по п'ятироликовій схемі, при цьому при обробці товстих штабів перший і останній правильні ролики верхньої касети сприймають підвищені технолопч (О 5 со Ю 53416 ні навантаження, що знижує надійність і ДОВГОВІЧменти, нові звязки вузлів і деталей НІСТЬ цих вузлів і всієї машини в цілому Між ВІДМІННИМИ ознаками і технічним резульКрім того, при виправленні штабів середніх тотатом, що досягається, існує причинновщин для досягнення необхідних параметрів наслідковий зв'язок планшетності згаданих штабів необхідно було б Завдяки тому, що листоправильна машина розмістити правильні ролики на більш близькій обладнана механізмом горизонтального зрушувідстані один від одного, меншому, ніж 1,5 t, тому вання нижньої касети у напрямку проходження що при обробці штабів середніх товщин роликами, металу, приводи якого закріплені на станині, а ророзташованими на відстані 1,5 t не представлябочі органи приводів, виготовлених у вигляді гідється можливим забезпечити необхідну якість роциліндрів, виконані з можливістю контактування штаби з нижньою касетою, стало можливим відмовитися від «несиметричного» виправлення штаби при Таким чином, недоліком прототипу є недостап'ятироликовій схемі настроювання і реалізувати тнє підвищення надійності при незадовільній якос«симетричне» за рахунок зрушування нижньої каті оброблюваного штабового матеріалу сети на 0,5 t по ходу металу з наступним відводом До основи винаходу поставлена задача підіз зони виправлення правильних роликів II, вищення надійності листоправильної машини при III,VI,VII, виключивши тим самим перевантаження одночасному підвищенні якості оброблюваної правильних роликів, перерозподіливши раціонаштаби льно робочі зусилля між правильними роликами, Поставлена задача вирішується за рахунок за рахунок розміщення правильних роликів по готехнічного результату, що полягає в раціональноризонталі на рівних відстанях 1 t, що привело до му перерозподілі робочих сил вигину, прикладених підвищення надійності правильних роликів і всієї до правильних роликів, у процесі виправлення по листоправильної машини в цілому п'ятироликовій схемі Для досягнення вищевказаного результату лиКрім того, зменшення горизонтальних відстастоправильна машина, що містить встановлені в ней між валками IV,V,VIII до 1 t дозволило підвистанині верхню і нижню касети, які несуть правищити якість виправлення штабів у всьому діапазольні приводні ролики, розміщені з можливістю пені товщин, утому числі і в області середніх товщин реміщення по вертикалі, ВІДПОВІДНО до винаходу, штабів обладнана механізмом горизонтального зрушення Виключення з вищевказаної сукупності ВІДМІНкасети у напрямку проходження оброблюваного НИХ ознак хоча б одного з ознак не забезпечує дометалу, приводи якого закріплені на станині, а росягнення технічного результату бочі органи приводів виконані з можливістю контаТехнічне рішення, що заявляється, не відомо з ктування з нижньою касетою, крім того, приводи рівня техніки тому воно є новим механізму горизонтального зрушування нижньої Технічне рішення, що заявляється, має винакасети в напрямку проходження оброблюваного хідницький рівень, тому що пропонована конструкметалу виконані у вигляді гідроциліндрів ція листоправильної машини для фахівця наявним чином не випливає з рівня техніки Вид виконання привода для рішення поставленої задачі істотного значення не має, тому він Рішення, що заявляється, промислово застовинесений у другий пункт формули Привод може совано, тому що його технічне і технологічне викобути виконаний, наприклад, електромеханічним чи нання не представляє труднощів По цьому рішену вигляді гідроциліндрів Віддано перевагу гідроню виконані ескізні проекти листоправильних циліндрам, як більш надійному приводу у порівмашин товстолистових станів 2800 і 5000 ОАТ нянні зі складним, багатоланковим (електродвигун, «Северсталь» (м Череповец) редуктор, муфти і т і) електромеханічним привоТаким чином, рішенню, що заявляється, може дом бути надана правова охорона, тому що воно є новим, має винахідницький рівень і промислово заУ результаті порівняльного аналізу пропоностосовано, тобто відповідає усім критеріям винаваного рішення з прототипом встановлено, що ходу вони мають наступні загальні ознаки - станину, Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне - верхню і нижню касети, - правильні приводні валки, встановлені з мофіг 1 - схема переналагодження правильної жливістю переміщення штабової машини по прототипу, по вертикалі, і ВІДМІННІ ознаки фіг 2 - листоправильна машина, вид збоку, - механізм горизонтального зрушування нижфіг 3- розріз А-А по фіг 2 ньої касети у напрямку проходження оброблювафіг 4,5,6-схеми переналагодження листопраного металу, вильної машини з дев'ятироликової схеми виправлення на п'ятироликову - закріплення приводів вищезгаданого механізму на станині, Листоправильна машина має станину 1, що складається з чотирьох стійок 2, жорстко з'єднаних - виконання робочих органів приводів з можпоміж собою за допомогою верхньої рами 3 і поливістю контактування з касетою нижньої, перечок верхньої 4 і нижньої 5 На верхній попере- виконання приводів механізму горизонтальчці 4 змонтована верхня касета 6 Нижня касета 7 ного зрушування нижньої касети у напрямку пророзташована з можливістю переміщення у напряходження оброблюваного матеріалу у вигляді гідмку руху оброблюваного металу на нижній попероциліндрів речці 5 Верхня поперечка 4 може переміщуватися Таким чином, запропонована конструкція лисвідносно нижньої поперечки 5 по вертикалі від топравильної машини має нові конструктивні еле 53416 гідроциліндрів 8 У нижній касеті 7 розташовані вигинам відносно роликів 10,13 по дев'яти роликоустановлюючи кпини 9 індивідуального настроювій схемі з передачею навантаження від сили вивання кожного з роликів 10, кожен з яких має можправлення на опорні ролики 12,14, клини ливість переміщення від приводів (умовно не по9,11,15,16, касети 6,7 і поперечки 4,5 казані) До складу пари установлюючих клинів 9 Схема настроювання 2 - п'ятироликове навходить клин 11, який є опорою для кожного з прастроювання для виправлення штаби середніх і вильних нижніх роликів 10 та носійних їхніх опорвеликих товщин них роликів 12 Правильні верхні валки 13 і опорні Перед подачею штаби в машину здійснюють ролики мають опору на установлюючих клинах 15 переміщення касети 6 у верхнє положення за доКожен з клинів 15 спирається на клин 16, який у помогою поперечки 4 і гідроциліндрів 8 Далі нижсвою чергу розміщується у верхній касеті 6 Кожен ня касета 7 встановлюється в крайнє праве полоклин 16 має можливість переміщення уздовж осі ження (по ходу металу) шляхом и горизонтального опорного ролика 13 від приводів (не показані на переміщення по базовій поверхні нижньої поперекресленнях) чки 5 під впливом штоків 18 гідроциліндрів 16 механізму зрушування 17 Касета 7 притискається до Верхні 13 і нижні 10 правильні ролики мають правих стійок 2 станини 1 При цьому верхні ролиіндивідуальні приводи і зв'язані з ними через шарки 13 (II, IV.VI.VIII) і нижні ролики 10 (І, III.V.VII) нірні вали (на кресленнях не показані) встановлюються оппозитно, тобто з розміщенням У верхній частині станини 1 до ЗОВНІШНІХ повеосей пари верхніх і нижніх роликів в одній площині рхонь стійок 2 прикріплені гідроциліндри 17 меха(фіг 5) Далі виробляється вертикальне встановнізму зрушування 18 нижньої касети 7 (фіг 2) При лення роликів 10, 13 ВІДПОВІДНО до заданого режицьому штоки 19 гідроциліндрів 17 контактують з му виправлення Нижні ролики 10 (І, III, IX) встанорамою нижньої касети 7 влюються за рахунок переміщень клинів 9,11 Листоправильна машина працює наступним Верхні ролики 13 (IV, VIII) встановлюються за рачином хунок переміщень клинів 15 16, а також верхньої У залежності від товщини штаби, що виправпоперечки 4 і гідроциліндрів 8 Ролики 10,13 (II, VI, ляється, на розглянутій листоправильній машині III, VII) за допомогою клинів 9,11,15,16 відводяться може бути реалізовано дві схеми настроювання з зони виправлення (фіг 6) Після завершення (фігЗ) операцій, зв'язаних з настроюванням, відбуваєтьСхема настроювання 1- дев'яти роликове нася включення привода і подача металу в машину строювання (фіг 4) При проходженні через листоправильну машину, Перед подачею тонкої штаби у машину здійсметал піддається знакоперемінним вигинам віднонюють її настроювання на необхідний зазор При сно роликів 10,13 (І,IV,V,VIII, IX) по п'ятироликовій цьому касета нижня 7 встановлюється в крайнє схемі з передачею навантаження від сили виправліве положення, її горизонтальне переміщення лення на ВІДПОВІДНІ опорні ролики 12,14, кпини 9, уздовж базової поверхні поперечки нижньої 5 ста11, 15, 16, касети 6,7 і поперечки 4,5 нини 1 здійснюється за допомогою штоків 18 гідроциліндрів 16 механізму зрушування 17 При З вищевикладеного можна зробити висновок, цьому касета 7 притискається стійок 2, які розтащо виконання листоправильної машини ВІДПОВІДНО шовані з ліва по входу металу Касета 6 попередо конструкції, приведеної у формулі, дозволяє дньо переміщується у крайнє верхнє положення за виключити перевантаження правильних роликів, допомогою верхньої поперечки 4 гідроциліндрів 8 раціонально розподілити робочі зусилля між праДалі виконують вертикальне встановлення правивильними роликами, що підвищує надійність пральних роликів 10, 13 ВІДПОВІДНО до режиму виправильних роликів і листоправильної машини в ціловлення, наприклад, у вигляді клина з розширенням му до виходу з машини Нижні ролики 10 встановлюКрім того, використання «симетричної» схеми ються за рахунок переміщень клинів 9,11 Верхні настроювання на п'ятироликову з відстанню між ролики 13 встановлюються за рахунок переміщень правильними роликами по горизонталі рівним 1 t, клинів 15,16, а також верхньої поперечки 4 і гідродозволяє створити оптимальні технологічні парациліндрів 8 Після настроювання роликів 10,13 метри вигину, зокрема, для штаби середніх товвідбувається включення привода і подача металу щин, що підвищує якість оброблюваної металов машину При проходженні через машину, що продукцм виправляє, метал піддається знакоперемінним 53416 і ,51 I 15 ,1 - t v } 53416 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 10
