Розтяжна машина

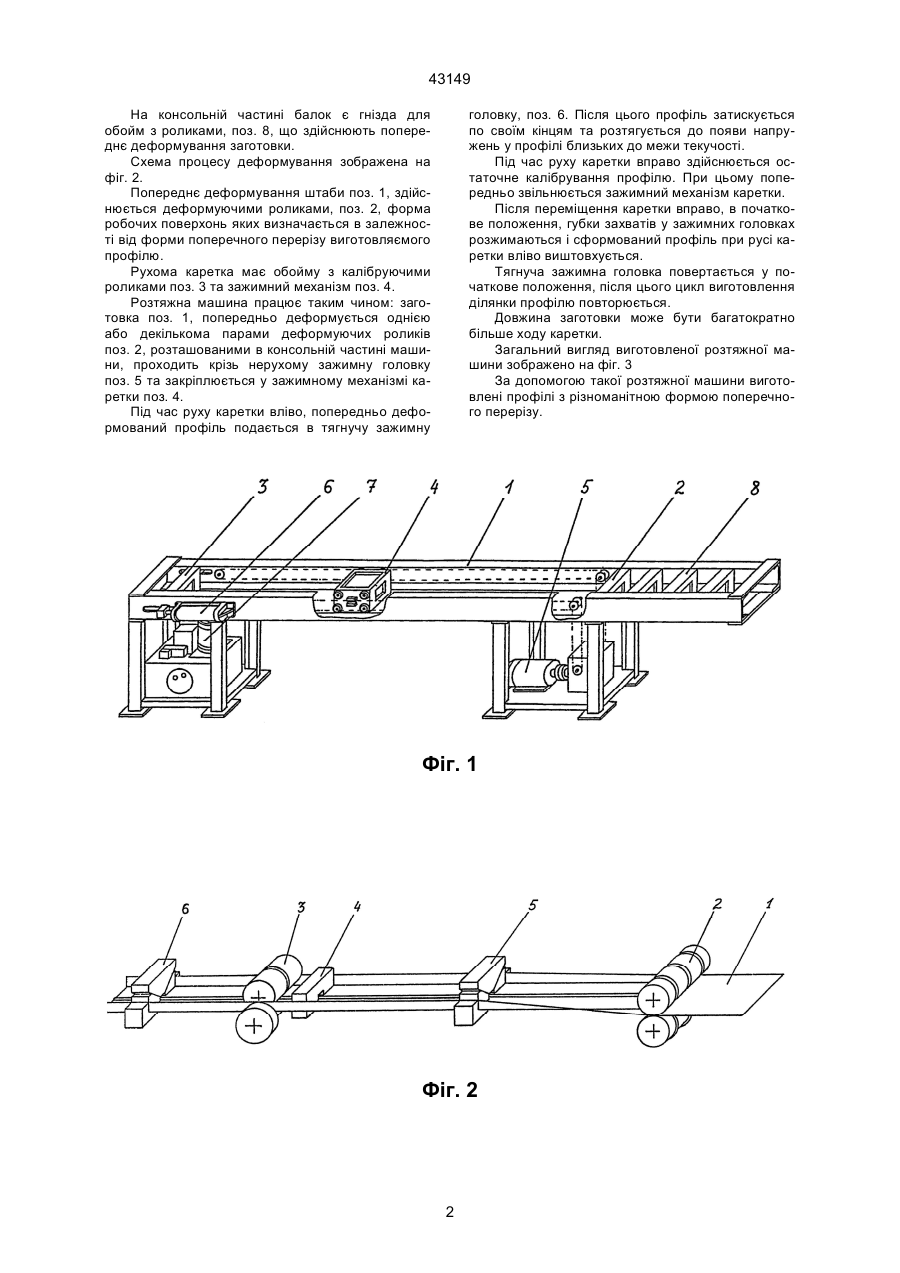

Розтяжна машина, що має станину, нерухому та тягнучу зажимні головки, розтягуючий пристрій, рухому каретку з роликами, яка відрізняється тим, що в розтяжній машині перед нерухомою зажимною головкою розташовані декілька пар роликів для попереднього гофрування штабової заготовки при її переміщенні за допомогою рухомої каретки, додатково обладнаної зажимним механізмом для захвату заготовки. (19) (21) 2001031675 (22) 12.03.2001 (24) 15.11.2001 (33) UA (46) 15.11.2001, Бюл. № 10, 2001 р. (72) Соловйов Станіслав Миколайович, Новошицький Антон Володимирович (73) УКРАЇНСЬКИЙ ДЕРЖАВНИЙ МОРСЬКИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA 43149 На консольній частині балок є гнізда для обойм з роликами, поз. 8, що здійснюють попереднє деформування заготовки. Схема процесу деформування зображена на фіг. 2. Попереднє деформування штаби поз. 1, здійснюється деформуючими роликами, поз. 2, форма робочих поверхонь яких визначається в залежності від форми поперечного перерізу виготовляємого профілю. Рухома каретка має обойму з калібруючими роликами поз. 3 та зажимний механізм поз. 4. Розтяжна машина працює таким чином: заготовка поз. 1, попередньо деформується однією або декількома парами деформуючих роликів поз. 2, розташованими в консольній частині машини, проходить крізь нерухому зажимну головку поз. 5 та закріплюється у зажимному механізмі каретки поз. 4. Під час руху каретки вліво, попередньо деформований профіль подається в тягнучу зажимну головку, поз. 6. Після цього профіль затискується по своїм кінцям та розтягується до появи напружень у профілі близьких до межи текучості. Під час руху каретки вправо здійснюється остаточне калібрування профілю. При цьому попередньо звільнюється зажимний механізм каретки. Після переміщення каретки вправо, в початкове положення, губки захватів у зажимних головках розжимаються і сформований профіль при русі каретки вліво виштовхується. Тягнуча зажимна головка повертається у початкове положення, після цього цикл виготовлення ділянки профілю повторюється. Довжина заготовки може бути багатократно більше ходу каретки. Загальний вигляд виготовленої розтяжної машини зображено на фіг. 3 За допомогою такої розтяжної машини виготовлені профілі з різноманітною формою поперечного перерізу. Фіг. 1 Фіг. 2 2 Фіг. 3 43149 3 43149 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
