Занурювальний моноблочний насос

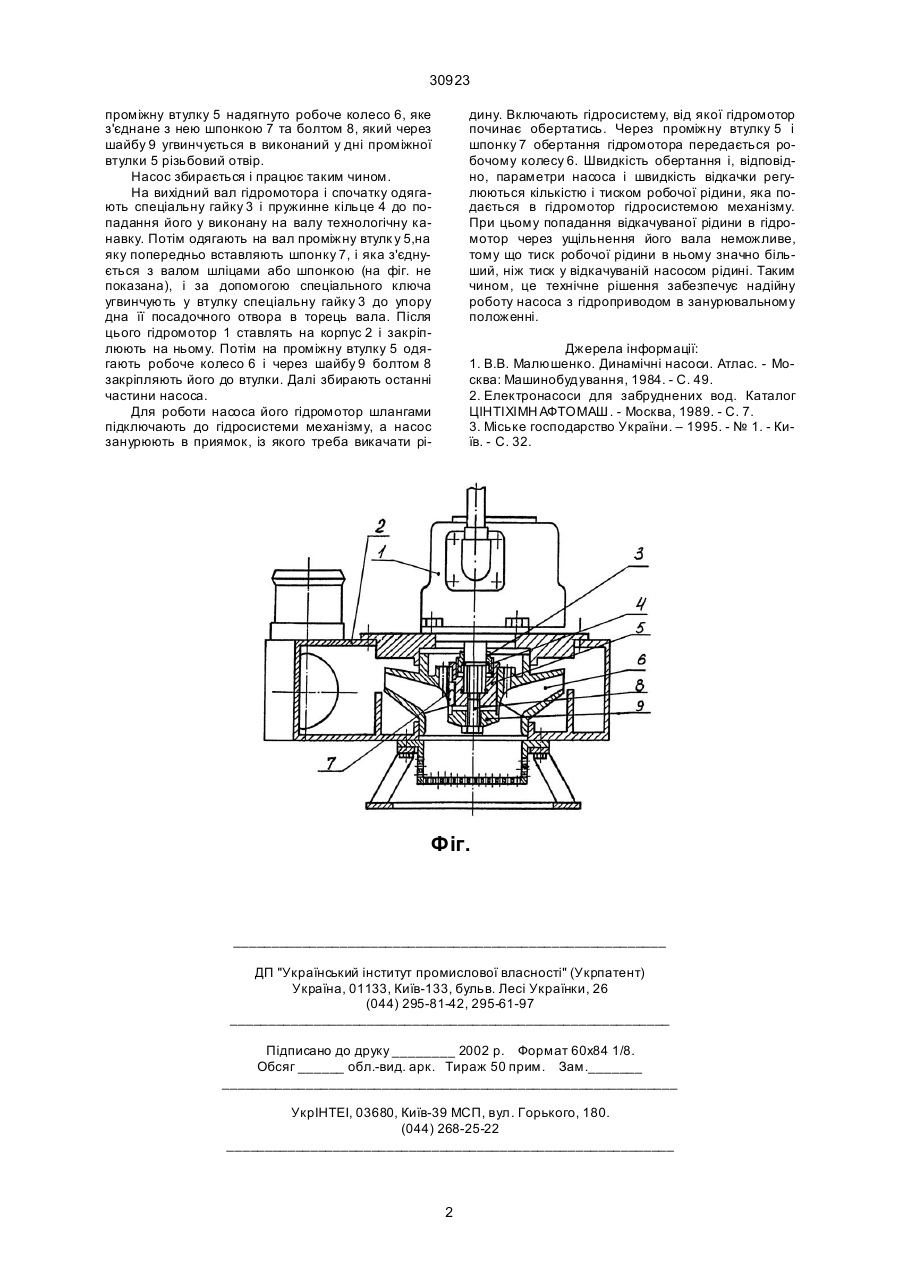

Занурювальний моноблочний насос, який має привід, на вихідному кінці вала якого закріплено робоче колесо, і відрізняється тим, що робоче колесо закріплено через проміжну втулк у, установлену на валу приводу до упору в його торець дном виконаного в неї посадочного отвіру і закріплену на ньому гайкою, яка фіксується від осьового переміщення пружиним кільцем, установленим в технологічну канавку вала. (19) (21) 98063209 (22) 19.06.1998 (24) 15.12.2000 (33) UA (46) 15.12.2000, Бюл. № 7, 2000 р. (72) Чорний Анатолій Петрович, Терещенко Владислав Васильович, Барабаш Віктор Федорович (73) ХАРКІВСЬКЕ ТЕРИТОРІАЛЬНЕ ВИРОБНИЧЕ ОБ'ЄДНАННЯ КОМУНАЛЬНО-ПРОМИСЛОВОГО ВОДОПОСТАЧАННЯ "ХАРКІВКОМУНПРОМВОД" 30923 проміжну втулку 5 надягнуто робоче колесо 6, яке з'єднане з нею шпонкою 7 та болтом 8, який через шайбу 9 угвинчується в виконаний у дні проміжної втулки 5 різьбовий отвір. Насос збирається і працює таким чином. На вихідний вал гідромотора і спочатку одягають спеціальну гайку 3 і пружинне кільце 4 до попадання його у виконану на валу технологічну канавку. Потім одягають на вал проміжну втулк у 5,на яку попередньо вставляють шпонку 7, і яка з'єднується з валом шліцами або шпонкою (на фіг. не показана), і за допомогою спеціального ключа угвинчують у втулку спеціальну гайку 3 до упору дна її посадочного отвора в торець вала. Після цього гідромотор 1 ставлять на корпус 2 і закріплюють на ньому. Потім на проміжну втулку 5 одягають робоче колесо 6 і через шайбу 9 болтом 8 закріпляють його до втулки. Далі збирають останні частини насоса. Для роботи насоса його гідромотор шлангами підключають до гідросистеми механізму, а насос занурюють в приямок, із якого треба викачати рі дину. Включають гідросистему, від якої гідромотор починає обертатись. Через проміжну втулку 5 і шпонку 7 обертання гідромотора передається робочому колесу 6. Швидкість обертання і, відповідно, параметри насоса і швидкість відкачки регулюються кількістю і тиском робочої рідини, яка подається в гідромотор гідросистемою механізму. При цьому попадання відкачуваної рідини в гідромотор через ущільнення його вала неможливе, тому що тиск робочої рідини в ньому значно більший, ніж тиск у відкачуваній насосом рідині. Таким чином, це технічне рішення забезпечує надійну роботу насоса з гідроприводом в занурювальному положенні. Джерела інформації: 1. В.В. Малюшенко. Динамічні насоси. Атлас. - Москва: Машинобудування, 1984. - С. 49. 2. Електронасоси для забруднених вод. Каталог ЦІНТІХІМН АФТОМАШ. - Москва, 1989. - С. 7. 3. Міське господарство України. – 1995. - № 1. - Київ. - С. 32. Фіг. _________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
