Індивідуальний протиударний комплект збільшеної площі захисту

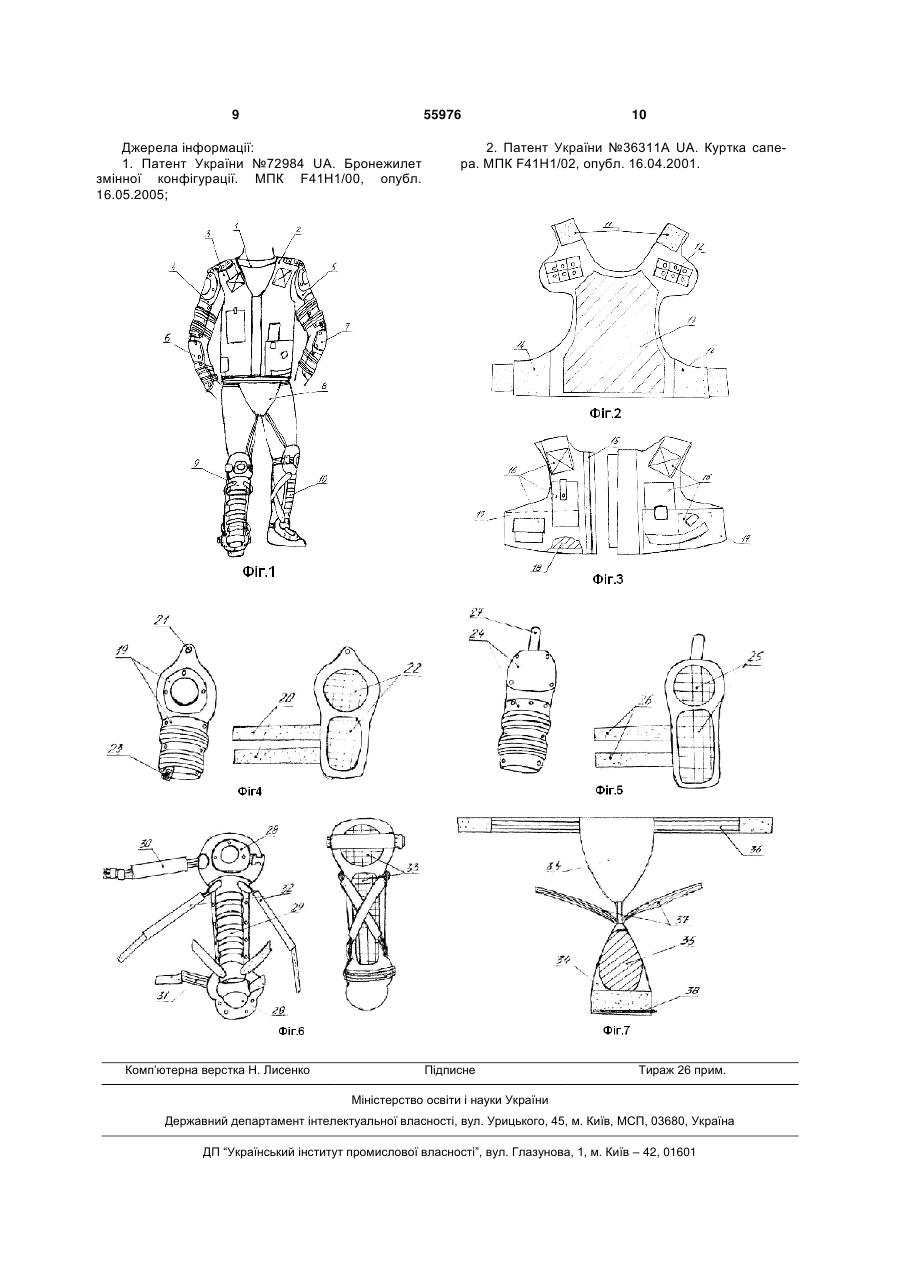

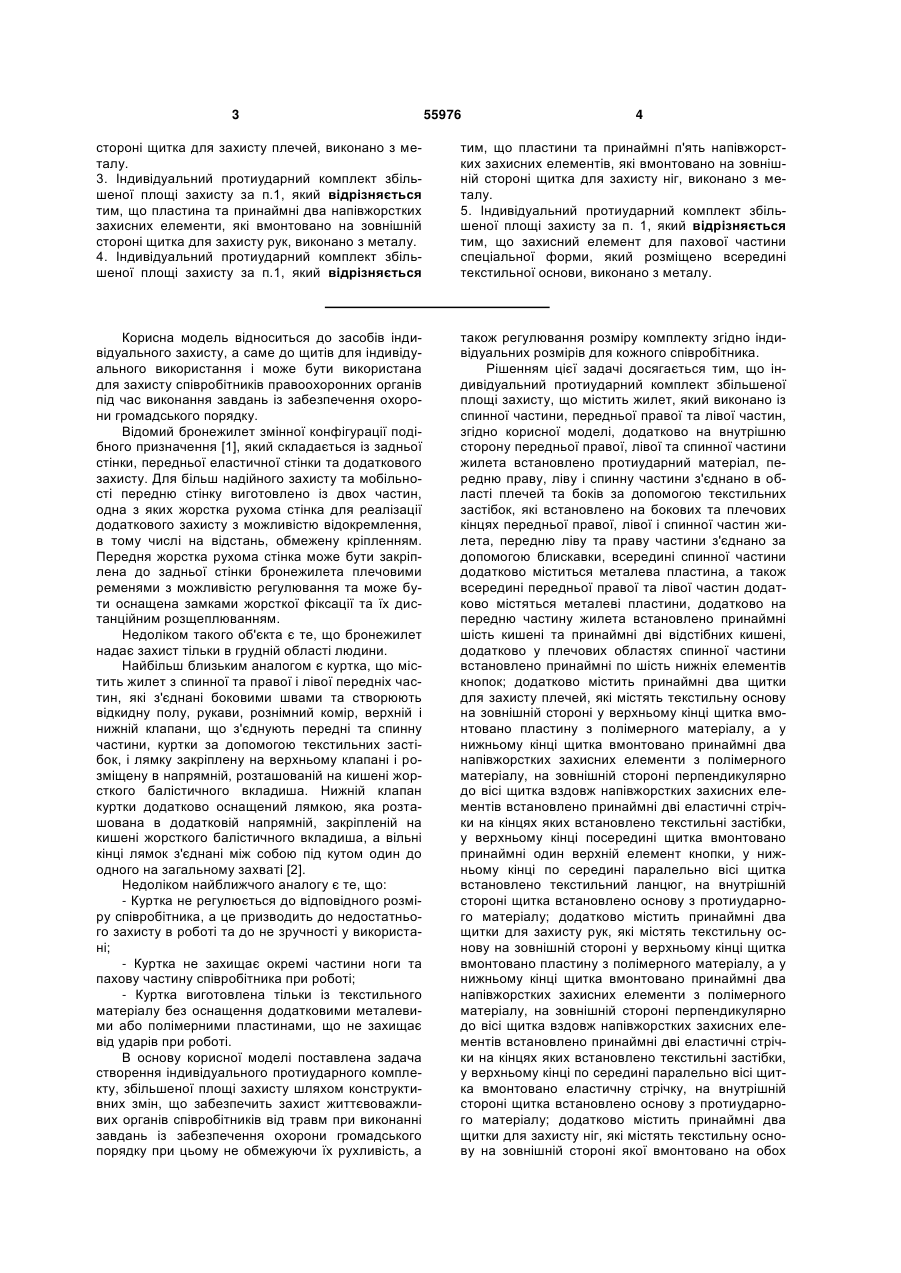

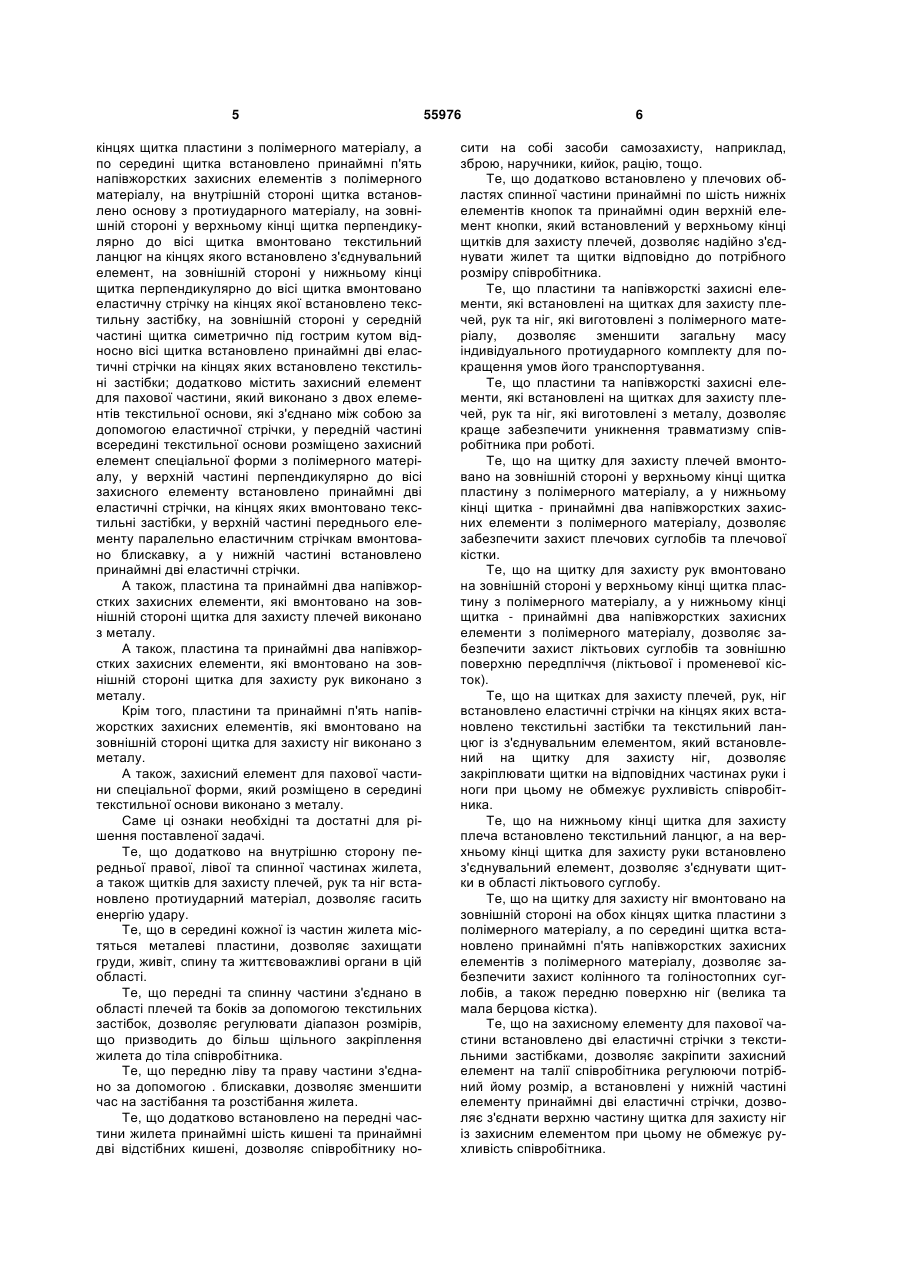

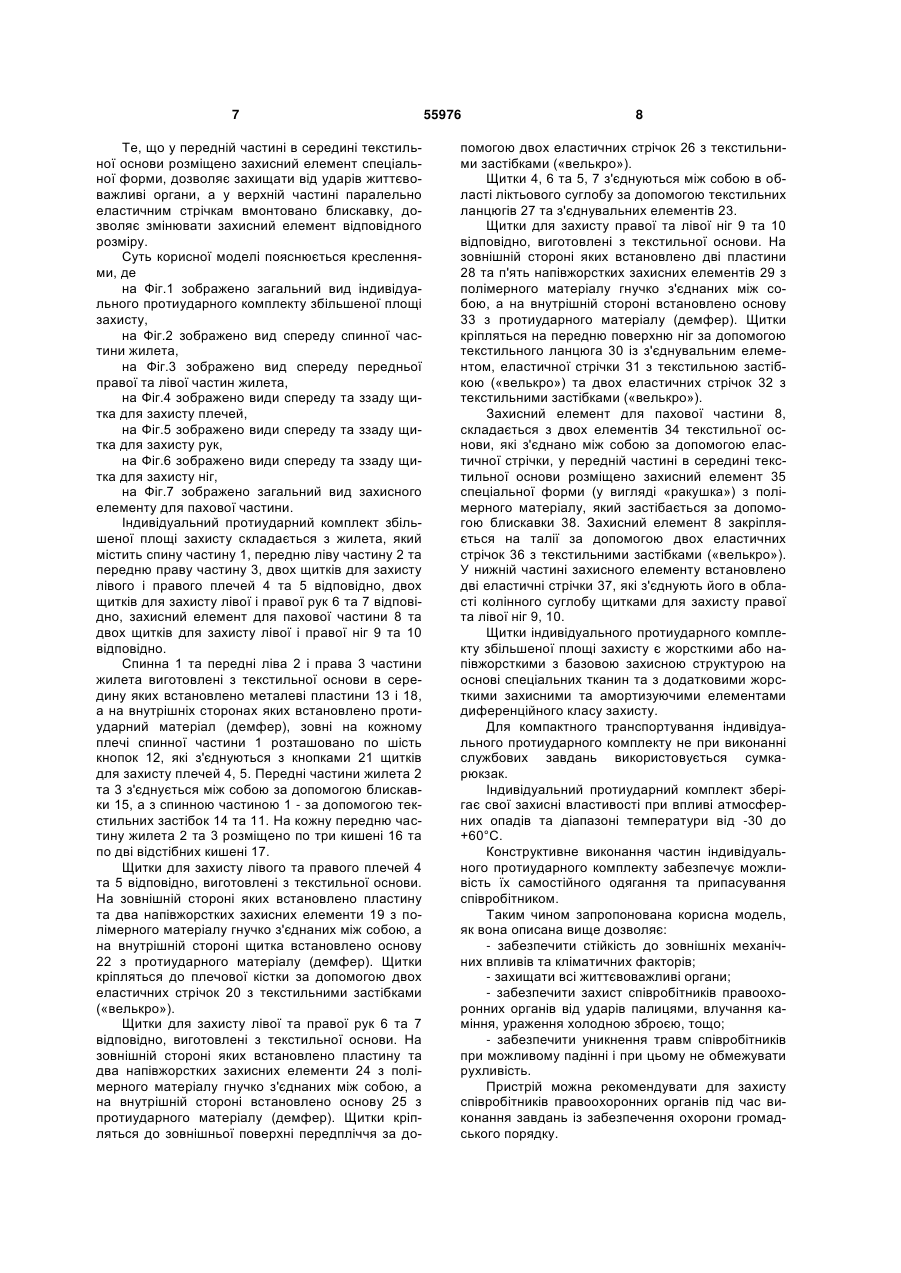

1. Індивідуальний протиударний комплект збільшеної площі захисту, що містить жилет, який виконано із спинної частини, передньої правої та лівої частин, який відрізняється тим, що додатково на внутрішню сторону передньої правої, лівої та спинної частин жилета встановлено протиударний матеріал, передню праву, ліву і спинну частини з'єднано в області плечей та боків за допомогою текстильних застібок, які встановлено на бокових та плечових кінцях передньої правої, лівої і спинної частин жилета, передню ліву та праву частини з'єднано за допомогою блискавки, всередині спинної частини додатково міститься металева пластина, а також всередині передньої правої та лівої частин додатково містяться металеві пластини, додатково встановлено на передню частину жилета принаймні шість кишень та принаймні дві відстібні кишені, додатково у плечових областях спинної частини встановлено принаймні по шість нижніх елементів кнопок; додатково містить принаймні два щитки для захисту плечей, які містять текстильну основу на зовнішній стороні, у верхньому кінці щитка вмонтовано пластину з полімерного матеріалу, а у нижньому кінці щитка вмонтовано принаймні два напівжорстких захисних елементи з полімерного матеріалу, на зовнішній стороні перпендикулярно до осі щитка вздовж напівжорстких захисних елементів встановлено принаймні дві еластичні стрічки, на кінцях яких встановлено текстильні застібки, у верхньому кінці по середині щитка вмонтовано принаймні один верхній елемент кнопки, у нижньому кінці посередині паралельно осі щитка встановлено текстильний ланцюг, на внутрішній стороні щитка встановлено основу з протиударного матеріалу; додатково містить принаймні два щитки для захисту рук, які містять текс 2 (19) 1 3 55976 4 стороні щитка для захисту плечей, виконано з металу. 3. Індивідуальний протиударний комплект збільшеної площі захисту за п.1, який відрізняється тим, що пластина та принаймні два напівжорстких захисних елементи, які вмонтовано на зовнішній стороні щитка для захисту рук, виконано з металу. 4. Індивідуальний протиударний комплект збільшеної площі захисту за п.1, який відрізняється тим, що пластини та принаймні п'ять напівжорстких захисних елементів, які вмонтовано на зовнішній стороні щитка для захисту ніг, виконано з металу. 5. Індивідуальний протиударний комплект збільшеної площі захисту за п. 1, який відрізняється тим, що захисний елемент для пахової частини спеціальної форми, який розміщено всередині текстильної основи, виконано з металу. Корисна модель відноситься до засобів індивідуального захисту, а саме до щитів для індивідуального використання і може бути використана для захисту співробітників правоохоронних органів під час виконання завдань із забезпечення охорони громадського порядку. Відомий бронежилет змінної конфігурації подібного призначення [1], який складається із задньої стінки, передньої еластичної стінки та додаткового захисту. Для більш надійного захисту та мобільності передню стінку виготовлено із двох частин, одна з яких жорстка рухома стінка для реалізації додаткового захисту з можливістю відокремлення, в тому числі на відстань, обмежену кріпленням. Передня жорстка рухома стінка може бути закріплена до задньої стінки бронежилета плечовими ременями з можливістю регулювання та може бути оснащена замками жорсткої фіксації та їх дистанційним розщеплюванням. Недоліком такого об'єкта є те, що бронежилет надає захист тільки в грудній області людини. Найбільш близьким аналогом є куртка, що містить жилет з спинної та правої і лівої передніх частин, які з'єднані боковими швами та створюють відкидну полу, рукави, рознімний комір, верхній і нижній клапани, що з'єднують передні та спинну частини, куртки за допомогою текстильних застібок, і лямку закріплену на верхньому клапані і розміщену в напрямній, розташованій на кишені жорсткого балістичного вкладиша. Нижній клапан куртки додатково оснащений лямкою, яка розташована в додатковій напрямній, закріпленій на кишені жорсткого балістичного вкладиша, а вільні кінці лямок з'єднані між собою під кутом один до одного на загальному захваті [2]. Недоліком найближчого аналогу є те, що: - Куртка не регулюється до відповідного розміру співробітника, а це призводить до недостатнього захисту в роботі та до не зручності у використані; - Куртка не захищає окремі частини ноги та пахову частину співробітника при роботі; - Куртка виготовлена тільки із текстильного матеріалу без оснащення додатковими металевими або полімерними пластинами, що не захищає від ударів при роботі. В основу корисної моделі поставлена задача створення індивідуального протиударного комплекту, збільшеної площі захисту шляхом конструктивних змін, що забезпечить захист життєвоважливих органів співробітників від травм при виконанні завдань із забезпечення охорони громадського порядку при цьому не обмежуючи їх рухливість, а також регулювання розміру комплекту згідно індивідуальних розмірів для кожного співробітника. Рішенням цієї задачі досягається тим, що індивідуальний протиударний комплект збільшеної площі захисту, що містить жилет, який виконано із спинної частини, передньої правої та лівої частин, згідно корисної моделі, додатково на внутрішню сторону передньої правої, лівої та спинної частини жилета встановлено протиударний матеріал, передню праву, ліву і спинну частини з'єднано в області плечей та боків за допомогою текстильних застібок, які встановлено на бокових та плечових кінцях передньої правої, лівої і спинної частин жилета, передню ліву та праву частини з'єднано за допомогою блискавки, всередині спинної частини додатково міститься металева пластина, а також всередині передньої правої та лівої частин додатково містяться металеві пластини, додатково на передню частину жилета встановлено принаймні шість кишені та принаймні дві відстібних кишені, додатково у плечових областях спинної частини встановлено принаймні по шість нижніх елементів кнопок; додатково містить принаймні два щитки для захисту плечей, які містять текстильну основу на зовнішній стороні у верхньому кінці щитка вмонтовано пластину з полімерного матеріалу, а у нижньому кінці щитка вмонтовано принаймні два напівжорстких захисних елементи з полімерного матеріалу, на зовнішній стороні перпендикулярно до вісі щитка вздовж напівжорстких захисних елементів встановлено принаймні дві еластичні стрічки на кінцях яких встановлено текстильні застібки, у верхньому кінці посередині щитка вмонтовано принаймні один верхній елемент кнопки, у нижньому кінці по середині паралельно вісі щитка встановлено текстильний ланцюг, на внутрішній стороні щитка встановлено основу з протиударного матеріалу; додатково містить принаймні два щитки для захисту рук, які містять текстильну основу на зовнішній стороні у верхньому кінці щитка вмонтовано пластину з полімерного матеріалу, а у нижньому кінці щитка вмонтовано принаймні два напівжорстких захисних елементи з полімерного матеріалу, на зовнішній стороні перпендикулярно до вісі щитка вздовж напівжорстких захисних елементів встановлено принаймні дві еластичні стрічки на кінцях яких встановлено текстильні застібки, у верхньому кінці по середині паралельно вісі щитка вмонтовано еластичну стрічку, на внутрішній стороні щитка встановлено основу з протиударного матеріалу; додатково містить принаймні два щитки для захисту ніг, які містять текстильну основу на зовнішній стороні якої вмонтовано на обох 5 кінцях щитка пластини з полімерного матеріалу, а по середині щитка встановлено принаймні п'ять напівжорстких захисних елементів з полімерного матеріалу, на внутрішній стороні щитка встановлено основу з протиударного матеріалу, на зовнішній стороні у верхньому кінці щитка перпендикулярно до вісі щитка вмонтовано текстильний ланцюг на кінцях якого встановлено з'єднувальний елемент, на зовнішній стороні у нижньому кінці щитка перпендикулярно до вісі щитка вмонтовано еластичну стрічку на кінцях якої встановлено текстильну застібку, на зовнішній стороні у середній частині щитка симетрично під гострим кутом відносно вісі щитка встановлено принаймні дві еластичні стрічки на кінцях яких встановлено текстильні застібки; додатково містить захисний елемент для пахової частини, який виконано з двох елементів текстильної основи, які з'єднано між собою за допомогою еластичної стрічки, у передній частині всередині текстильної основи розміщено захисний елемент спеціальної форми з полімерного матеріалу, у верхній частині перпендикулярно до вісі захисного елементу встановлено принаймні дві еластичні стрічки, на кінцях яких вмонтовано текстильні застібки, у верхній частині переднього елементу паралельно еластичним стрічкам вмонтовано блискавку, а у нижній частині встановлено принаймні дві еластичні стрічки. А також, пластина та принаймні два напівжорстких захисних елементи, які вмонтовано на зовнішній стороні щитка для захисту плечей виконано з металу. А також, пластина та принаймні два напівжорстких захисних елементи, які вмонтовано на зовнішній стороні щитка для захисту рук виконано з металу. Крім того, пластини та принаймні п'ять напівжорстких захисних елементів, які вмонтовано на зовнішній стороні щитка для захисту ніг виконано з металу. А також, захисний елемент для пахової частини спеціальної форми, який розміщено в середині текстильної основи виконано з металу. Саме ці ознаки необхідні та достатні для рішення поставленої задачі. Те, що додатково на внутрішню сторону передньої правої, лівої та спинної частинах жилета, а також щитків для захисту плечей, рук та ніг встановлено протиударний матеріал, дозволяє гасить енергію удару. Те, що в середині кожної із частин жилета містяться металеві пластини, дозволяє захищати груди, живіт, спину та життєвоважливі органи в цій області. Те, що передні та спинну частини з'єднано в області плечей та боків за допомогою текстильних застібок, дозволяє регулювати діапазон розмірів, що призводить до більш щільного закріплення жилета до тіла співробітника. Те, що передню ліву та праву частини з'єднано за допомогою . блискавки, дозволяє зменшити час на застібання та розстібання жилета. Те, що додатково встановлено на передні частини жилета принаймні шість кишені та принаймні дві відстібних кишені, дозволяє співробітнику но 55976 6 сити на собі засоби самозахисту, наприклад, зброю, наручники, кийок, рацію, тощо. Те, що додатково встановлено у плечових областях спинної частини принаймні по шість нижніх елементів кнопок та принаймні один верхній елемент кнопки, який встановлений у верхньому кінці щитків для захисту плечей, дозволяє надійно з'єднувати жилет та щитки відповідно до потрібного розміру співробітника. Те, що пластини та напівжорсткі захисні елементи, які встановлені на щитках для захисту плечей, рук та ніг, які виготовлені з полімерного матеріалу, дозволяє зменшити загальну масу індивідуального протиударного комплекту для покращення умов його транспортування. Те, що пластини та напівжорсткі захисні елементи, які встановлені на щитках для захисту плечей, рук та ніг, які виготовлені з металу, дозволяє краще забезпечити уникнення травматизму співробітника при роботі. Те, що на щитку для захисту плечей вмонтовано на зовнішній стороні у верхньому кінці щитка пластину з полімерного матеріалу, а у нижньому кінці щитка - принаймні два напівжорстких захисних елементи з полімерного матеріалу, дозволяє забезпечити захист плечових суглобів та плечової кістки. Те, що на щитку для захисту рук вмонтовано на зовнішній стороні у верхньому кінці щитка пластину з полімерного матеріалу, а у нижньому кінці щитка - принаймні два напівжорстких захисних елементи з полімерного матеріалу, дозволяє забезпечити захист ліктьових суглобів та зовнішню поверхню передпліччя (ліктьової і променевої кісток). Те, що на щитках для захисту плечей, рук, ніг встановлено еластичні стрічки на кінцях яких встановлено текстильні застібки та текстильний ланцюг із з'єднувальним елементом, який встановлений на щитку для захисту ніг, дозволяє закріплювати щитки на відповідних частинах руки і ноги при цьому не обмежує рухливість співробітника. Те, що на нижньому кінці щитка для захисту плеча встановлено текстильний ланцюг, а на верхньому кінці щитка для захисту руки встановлено з'єднувальний елемент, дозволяє з'єднувати щитки в області ліктьового суглобу. Те, що на щитку для захисту ніг вмонтовано на зовнішній стороні на обох кінцях щитка пластини з полімерного матеріалу, а по середині щитка встановлено принаймні п'ять напівжорстких захисних елементів з полімерного матеріалу, дозволяє забезпечити захист колінного та голіностопних суглобів, а також передню поверхню ніг (велика та мала берцова кістка). Те, що на захисному елементу для пахової частини встановлено дві еластичні стрічки з текстильними застібками, дозволяє закріпити захисний елемент на талії співробітника регулюючи потрібний йому розмір, а встановлені у нижній частині елементу принаймні дві еластичні стрічки, дозволяє з'єднати верхню частину щитка для захисту ніг із захисним елементом при цьому не обмежує рухливість співробітника. 7 Те, що у передній частині в середині текстильної основи розміщено захисний елемент спеціальної форми, дозволяє захищати від ударів життєвоважливі органи, а у верхній частині паралельно еластичним стрічкам вмонтовано блискавку, дозволяє змінювати захисний елемент відповідного розміру. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображено загальний вид індивідуального протиударного комплекту збільшеної площі захисту, на Фіг.2 зображено вид спереду спинної частини жилета, на Фіг.3 зображено вид спереду передньої правої та лівої частин жилета, на Фіг.4 зображено види спереду та ззаду щитка для захисту плечей, на Фіг.5 зображено види спереду та ззаду щитка для захисту рук, на Фіг.6 зображено види спереду та ззаду щитка для захисту ніг, на Фіг.7 зображено загальний вид захисного елементу для пахової частини. Індивідуальний протиударний комплект збільшеної площі захисту складається з жилета, який містить спину частину 1, передню ліву частину 2 та передню праву частину 3, двох щитків для захисту лівого і правого плечей 4 та 5 відповідно, двох щитків для захисту лівої і правої рук 6 та 7 відповідно, захисний елемент для пахової частини 8 та двох щитків для захисту лівої і правої ніг 9 та 10 відповідно. Спинна 1 та передні ліва 2 і права 3 частини жилета виготовлені з текстильної основи в середину яких встановлено металеві пластини 13 і 18, а на внутрішніх сторонах яких встановлено протиударний матеріал (демфер), зовні на кожному плечі спинної частини 1 розташовано по шість кнопок 12, які з'єднуються з кнопками 21 щитків для захисту плечей 4, 5. Передні частини жилета 2 та 3 з'єднується між собою за допомогою блискавки 15, а з спинною частиною 1 - за допомогою текстильних застібок 14 та 11. На кожну передню частину жилета 2 та 3 розміщено по три кишені 16 та по дві відстібних кишені 17. Щитки для захисту лівого та правого плечей 4 та 5 відповідно, виготовлені з текстильної основи. На зовнішній стороні яких встановлено пластину та два напівжорстких захисних елементи 19 з полімерного матеріалу гнучко з'єднаних між собою, а на внутрішній стороні щитка встановлено основу 22 з протиударного матеріалу (демфер). Щитки кріпляться до плечової кістки за допомогою двох еластичних стрічок 20 з текстильними застібками («велькро»). Щитки для захисту лівої та правої рук 6 та 7 відповідно, виготовлені з текстильної основи. На зовнішній стороні яких встановлено пластину та два напівжорстких захисних елементи 24 з полімерного матеріалу гнучко з'єднаних між собою, а на внутрішній стороні встановлено основу 25 з протиударного матеріалу (демфер). Щитки кріпляться до зовнішньої поверхні передпліччя за до 55976 8 помогою двох еластичних стрічок 26 з текстильними застібками («велькро»). Щитки 4, 6 та 5, 7 з'єднуються між собою в області ліктьового суглобу за допомогою текстильних ланцюгів 27 та з'єднувальних елементів 23. Щитки для захисту правої та лівої ніг 9 та 10 відповідно, виготовлені з текстильної основи. На зовнішній стороні яких встановлено дві пластини 28 та п'ять напівжорстких захисних елементів 29 з полімерного матеріалу гнучко з'єднаних між собою, а на внутрішній стороні встановлено основу 33 з протиударного матеріалу (демфер). Щитки кріпляться на передню поверхню ніг за допомогою текстильного ланцюга 30 із з'єднувальним елементом, еластичної стрічки 31 з текстильною застібкою («велькро») та двох еластичних стрічок 32 з текстильними застібками («велькро»). Захисний елемент для пахової частини 8, складається з двох елементів 34 текстильної основи, які з'єднано між собою за допомогою еластичної стрічки, у передній частині в середині текстильної основи розміщено захисний елемент 35 спеціальної форми (у вигляді «ракушка») з полімерного матеріалу, який застібається за допомогою блискавки 38. Захисний елемент 8 закріпляється на талії за допомогою двох еластичних стрічок 36 з текстильними застібками («велькро»). У нижній частині захисного елементу встановлено дві еластичні стрічки 37, які з'єднують його в області колінного суглобу щитками для захисту правої та лівої ніг 9, 10. Щитки індивідуального протиударного комплекту збільшеної площі захисту є жорсткими або напівжорсткими з базовою захисною структурою на основі спеціальних тканин та з додатковими жорсткими захисними та амортизуючими елементами диференційного класу захисту. Для компактного транспортування індивідуального протиударного комплекту не при виконанні службових завдань використовується сумкарюкзак. Індивідуальний протиударний комплект зберігає свої захисні властивості при впливі атмосферних опадів та діапазоні температури від -30 до +60°С. Конструктивне виконання частин індивідуального протиударного комплекту забезпечує можливість їх самостійного одягання та припасування співробітником. Таким чином запропонована корисна модель, як вона описана вище дозволяє: - забезпечити стійкість до зовнішніх механічних впливів та кліматичних факторів; - захищати всі життєвоважливі органи; - забезпечити захист співробітників правоохоронних органів від ударів палицями, влучання каміння, ураження холодною зброєю, тощо; - забезпечити уникнення травм співробітників при можливому падінні і при цьому не обмежувати рухливість. Пристрій можна рекомендувати для захисту співробітників правоохоронних органів під час виконання завдань із забезпечення охорони громадського порядку. 9 55976 Джерела інформації: 1. Патент України №72984 UA. Бронежилет змінної конфігурації. МПК F41H1/00, опубл. 16.05.2005; Комп’ютерна верстка Н. Лиcенко 10 2. Патент України №36311А UA. Куртка сапера. МПК F41H1/02, опубл. 16.04.2001. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
