Компресорна станція

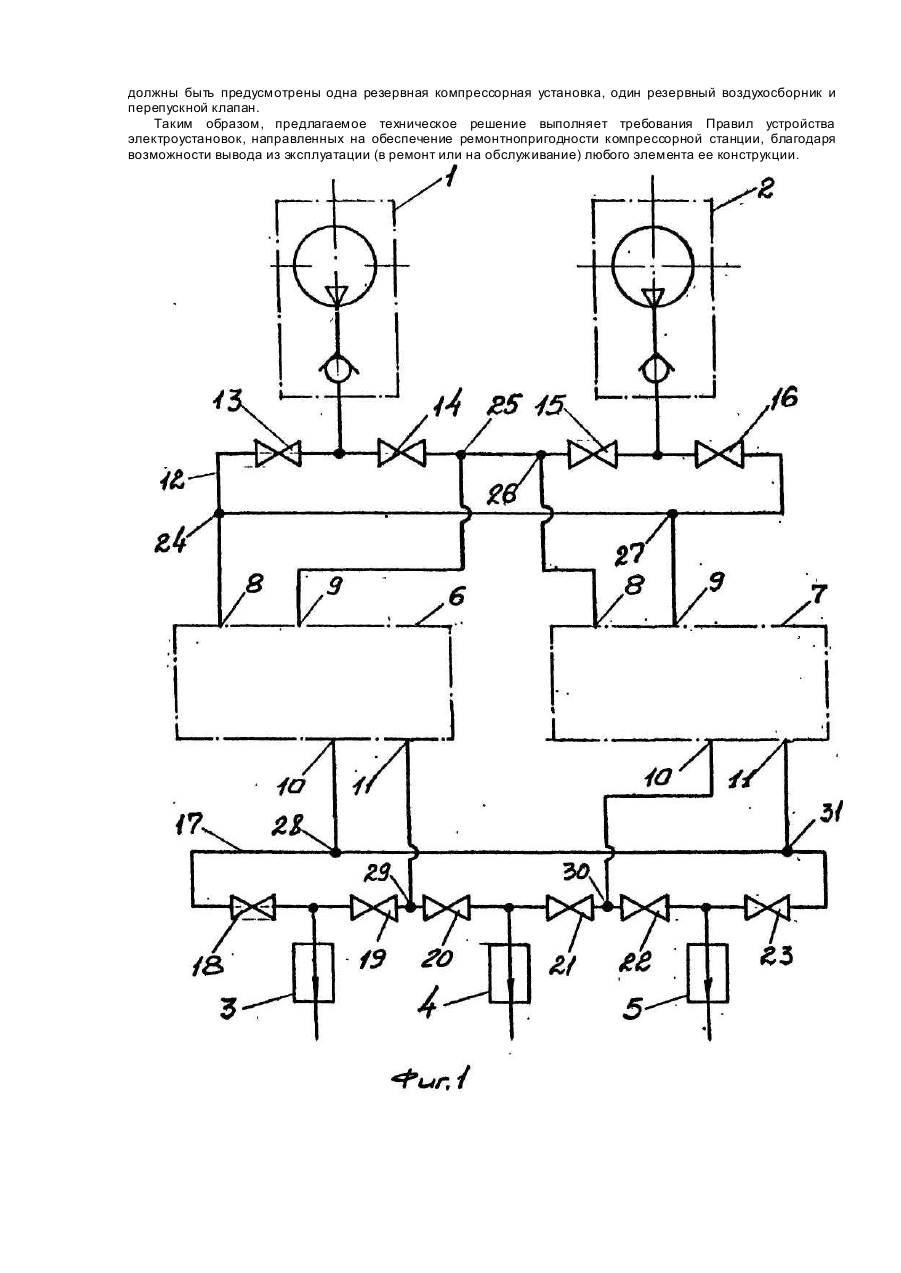

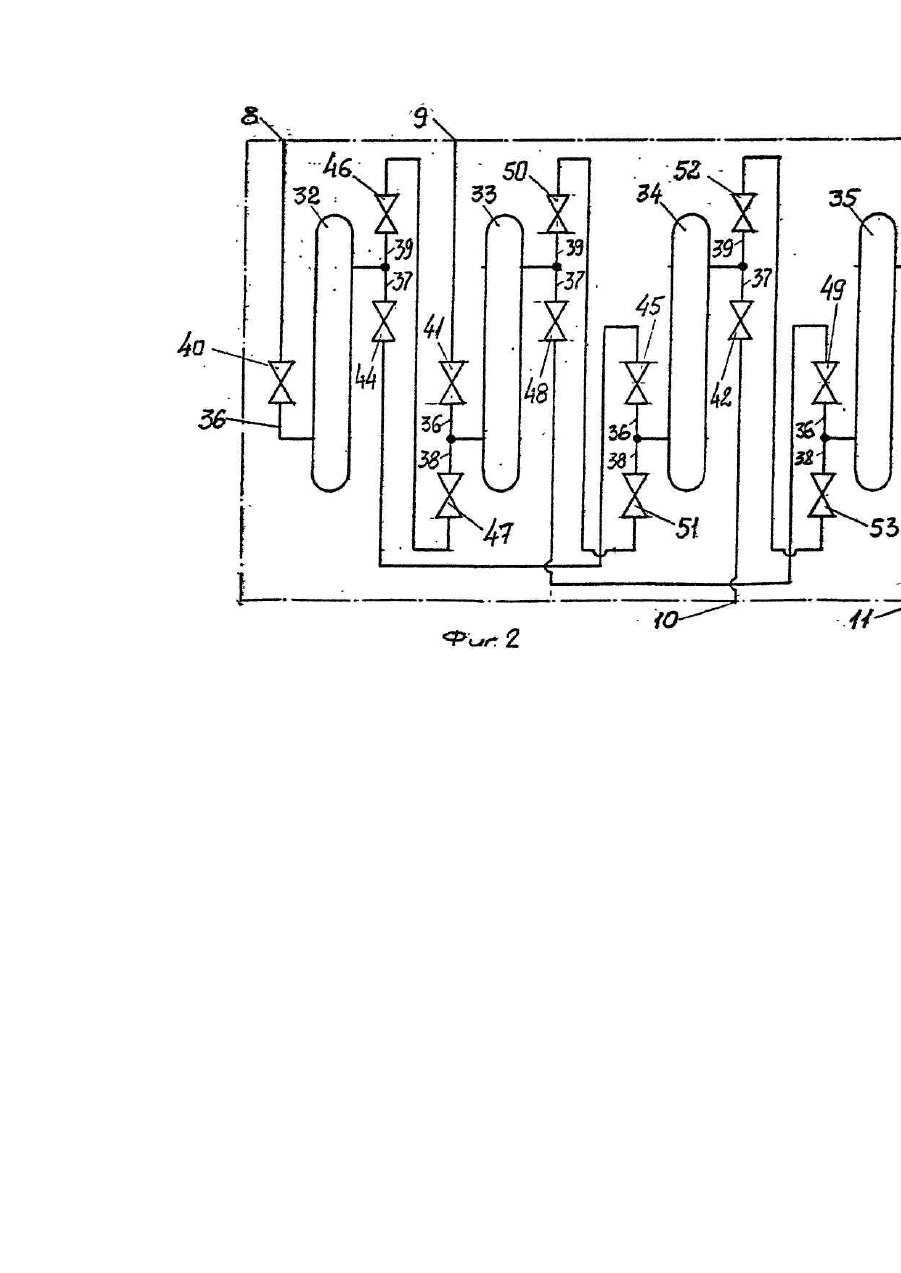

Изобретение относится к области энергетики, в частности, к компрессорным станциям, сооружаемым на электрических подстанциях для снабжения сжатым воздухом воздушных выключателей и пневмоприводов. Известна компрессорная станция, содержащая компрессорные установки, аккумулирующий модуль, перепускные клапаны, вентили и трубопроводы. Выходы компрессорных установок соединены с общим трубопроводом нагнетания, причем места соединения их с тр убопроводом отделены друг от др уга двумя вентилями. Входы перепускных клапанов соединены с общим трубопроводом подпитки, причем места соединения их с тр убопроводом отделены друг от др уга двумя вентилями. Аккумулирующий модуль содержит четыре входа, соединенные с трубопроводом нагнетания, четыре выхода, соединенные с трубопроводом подпитки и четыре воздухосборника. Первый воздухосборник содержит входной и два выходных патрубка, второй и третий воздухосборники содержат по два входных и два выходных патрубка. Четвертый воздухосборник содержит два входных и вы ходной патрубок. Причем первые входные патрубки воздухосборников соединены трубопроводами, снабженными вентилями, с входами аккумулирующего модуля, а первые выходные патрубки соединены с выходами аккумулирующего модуля трубопроводами, содержащими вентили. Второй выходной патрубок первого воздухосборника через вентиль соединен со вторым входным патрубком второго воздухосборника. Второй выходной патрубок второго воздухосборника через вентиль соединен со вторым входным патрубком третьего воздухосборника. Второй выходной патрубок третьего воздухосборника соединен через вентиль со вторым входным патрубком четвертого воздухосборника. В положении показанном на рисунке, вентили установленные в первых входных патрубках второго, третьего и четвертого воздухосборников и в первых выходных патрубках первого, второго и третьего воздухосборников, перекрыты. Остальные вентили открыты. Это обеспечивает проход сжатого воздуха от компрессорных установок через цепь, состоящую из четырех последовательно подключенных воздухосборников либо к потребителям. Вывод из эксплуатации первого либо четвертого воздухосборнике сокращает эту цепь до трех воздухосборников. Но вывод их эксплуатации второго либо третьего воздухосборника эти требования нарушает - вывод второго воздухосборника сокращает цепь воздухосборников до двух (третьего и четвертого) и одного первого. Кроме того, вывод в ремонт любого из вентилей, расположенных между вторым выходным патрубком предшествующего в цепи воздухосборника и вторым входным патрубком последующего, требует вывода из эксплуатации сразу двух - предыдущего и последующего - воздухосборников, что вызовет помимо указанных выше последствий значительное сокращение паузы в работе компрессорных установок, которая должна длиться не менее двух часов. Задача, на решение которой направлено изобретение, состоит в совершенствовании конструкции компрессорной станции, направленном на обеспечение ее ремонтопригодности, благодаря возможности вывода из эксплуатации любой одной компрессорной установки воздухосборника,, вентиля без нарушения нормальной работы станции. Причем вывод в ремонт любого вентиля не должен сопровождаться выводом из эксплуатации более, чем одной компрессорной установки и одного воздухосборника. Поставленная задача решается тем, что компрессорная станция, включающая в себя компрессорные установки с выходами, соединенными с трубопроводом нагнетания, перепускные клапаны с входами, соединенными с трубопроводом подпитки, аккумулирующий модуль содержащий входы, соединенные с трубопроводом нагнетания, выходы, соединенные с трубопроводом подпитки и П>4 воздухосборников, из которых первый содержит входной и два выходные патрубка, П-й воздухосборник содержит два входных и выходной патрубок, а остальные воздухосборники содержат по два входных и два выходных патрубка, причем входной патрубок первого и один входной патрубок второго воздухосборников соединены с соответствующими входами модуля трубопроводами, содержащими вентили, выходной патрубок П-го и один выходной патрубок (П-1)-го воздухосборников соединены с соответствующими выходами модуля трубопроводами, содержащими вентили, другой выходной патрубок I-го воздухосборника при 1
