Ручна осколочна граната

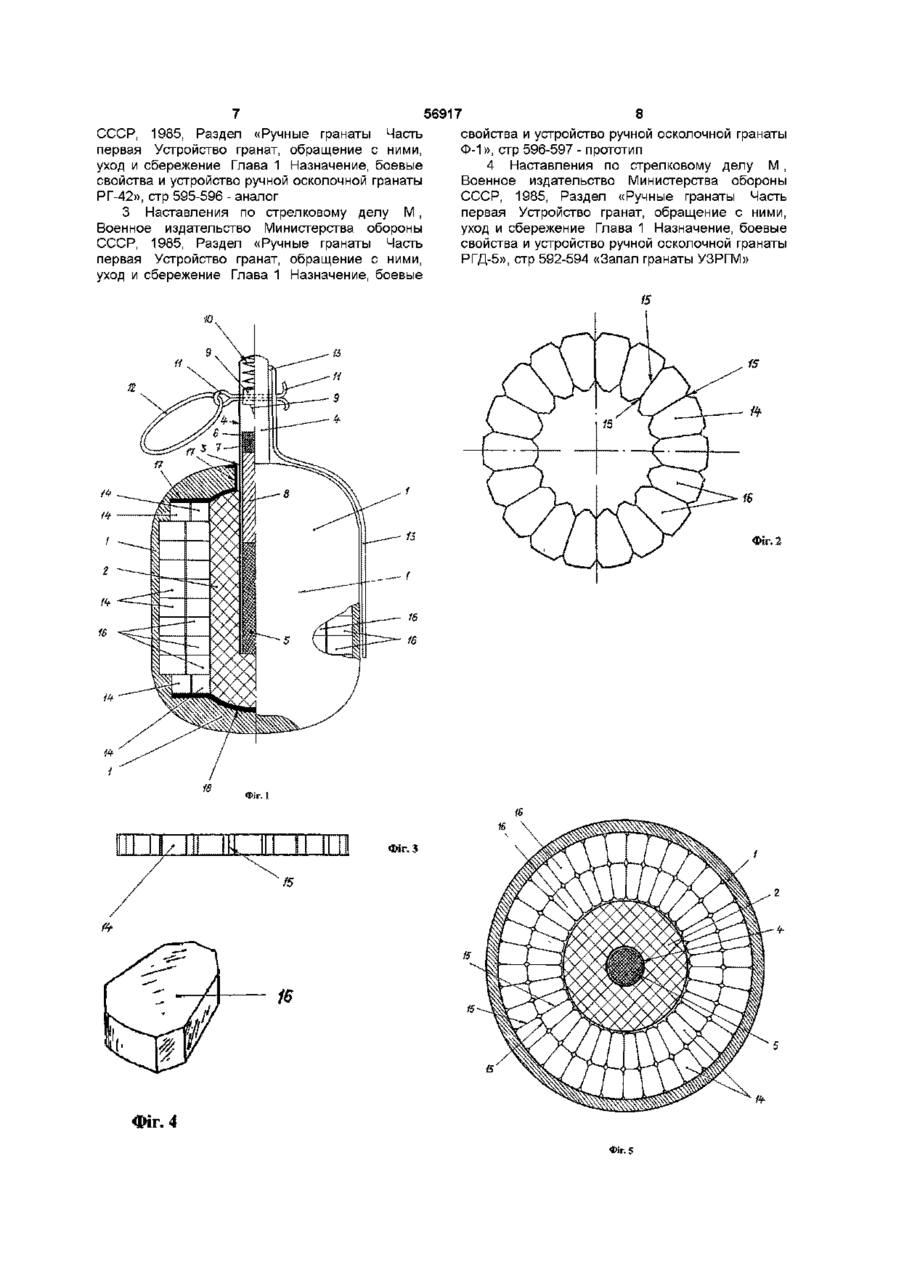

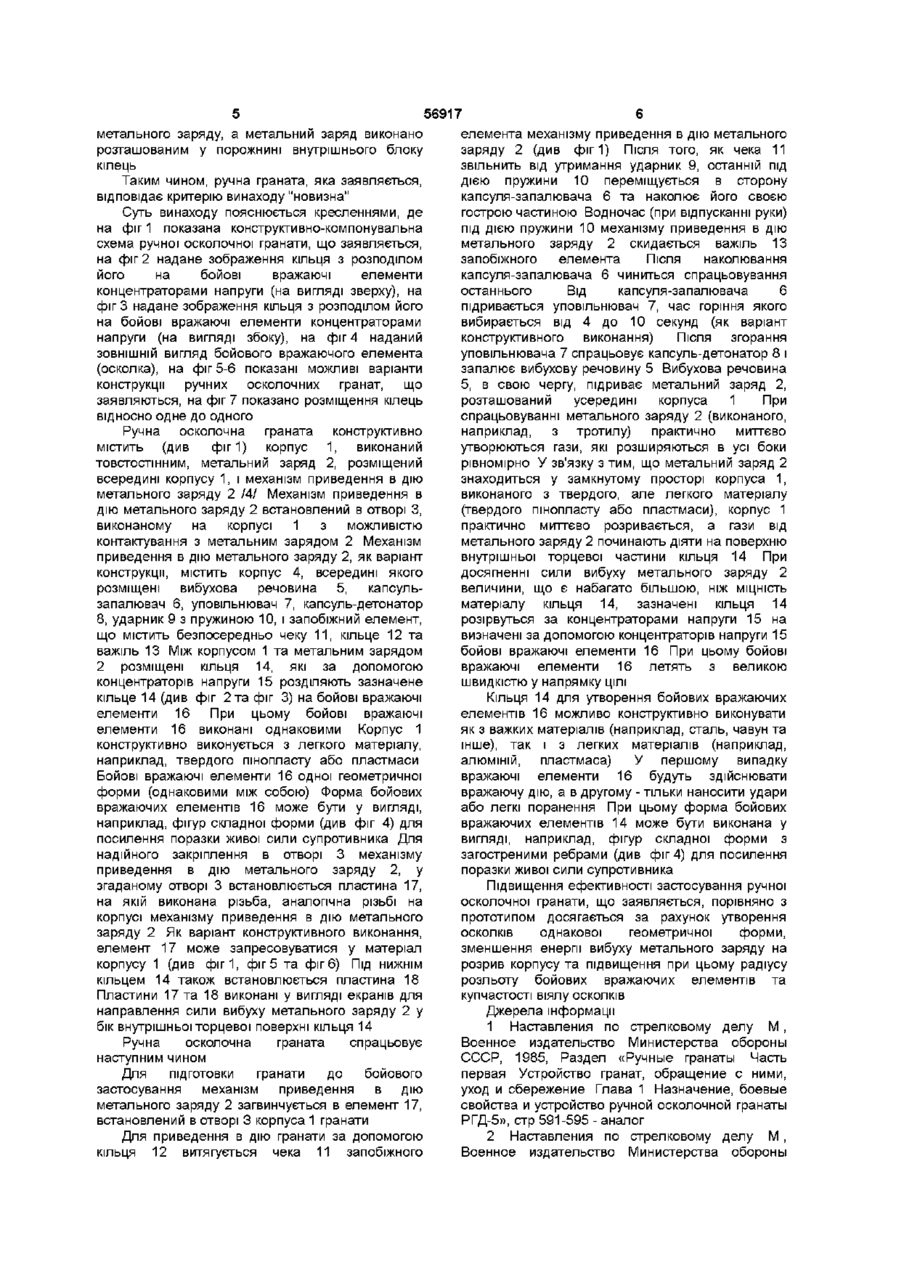

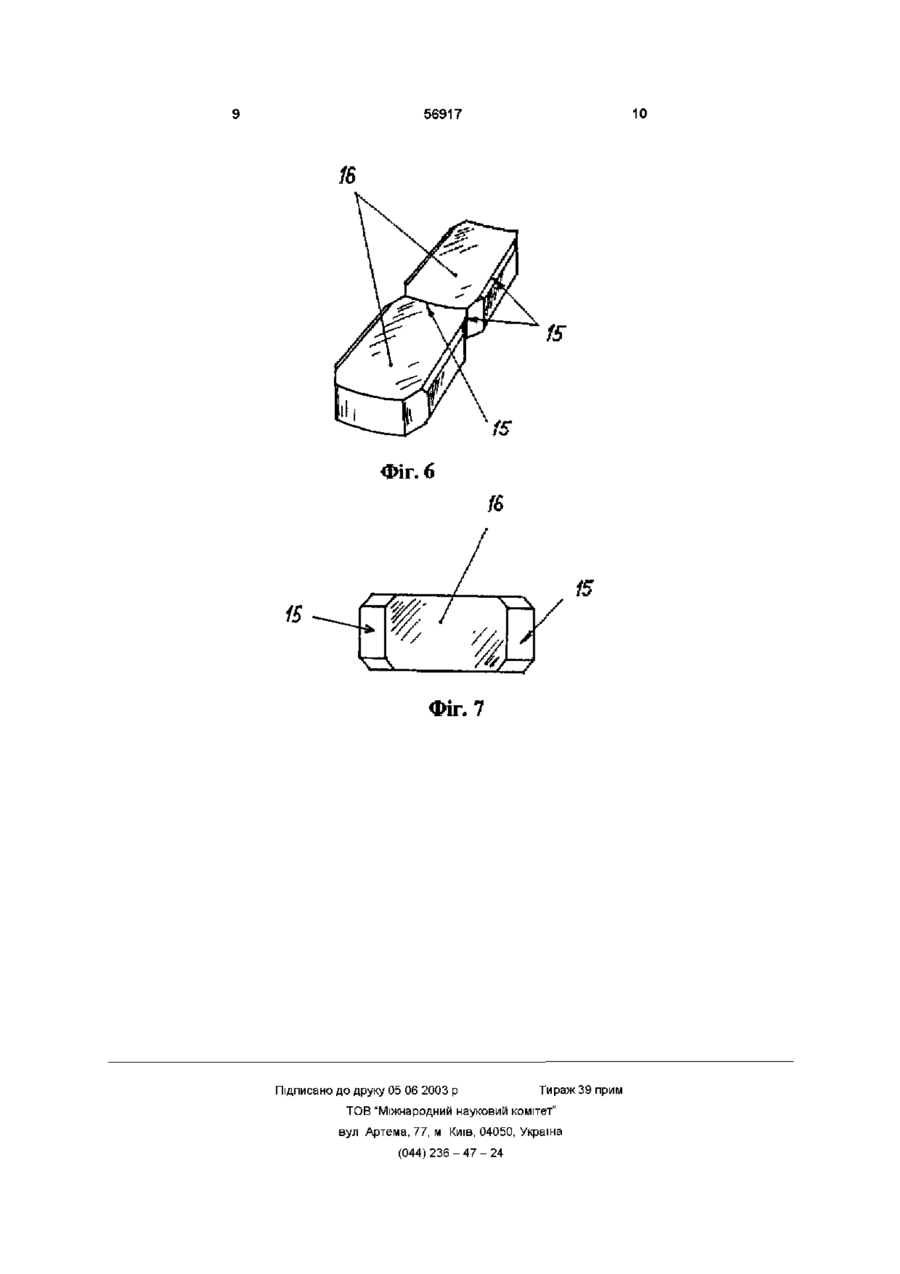

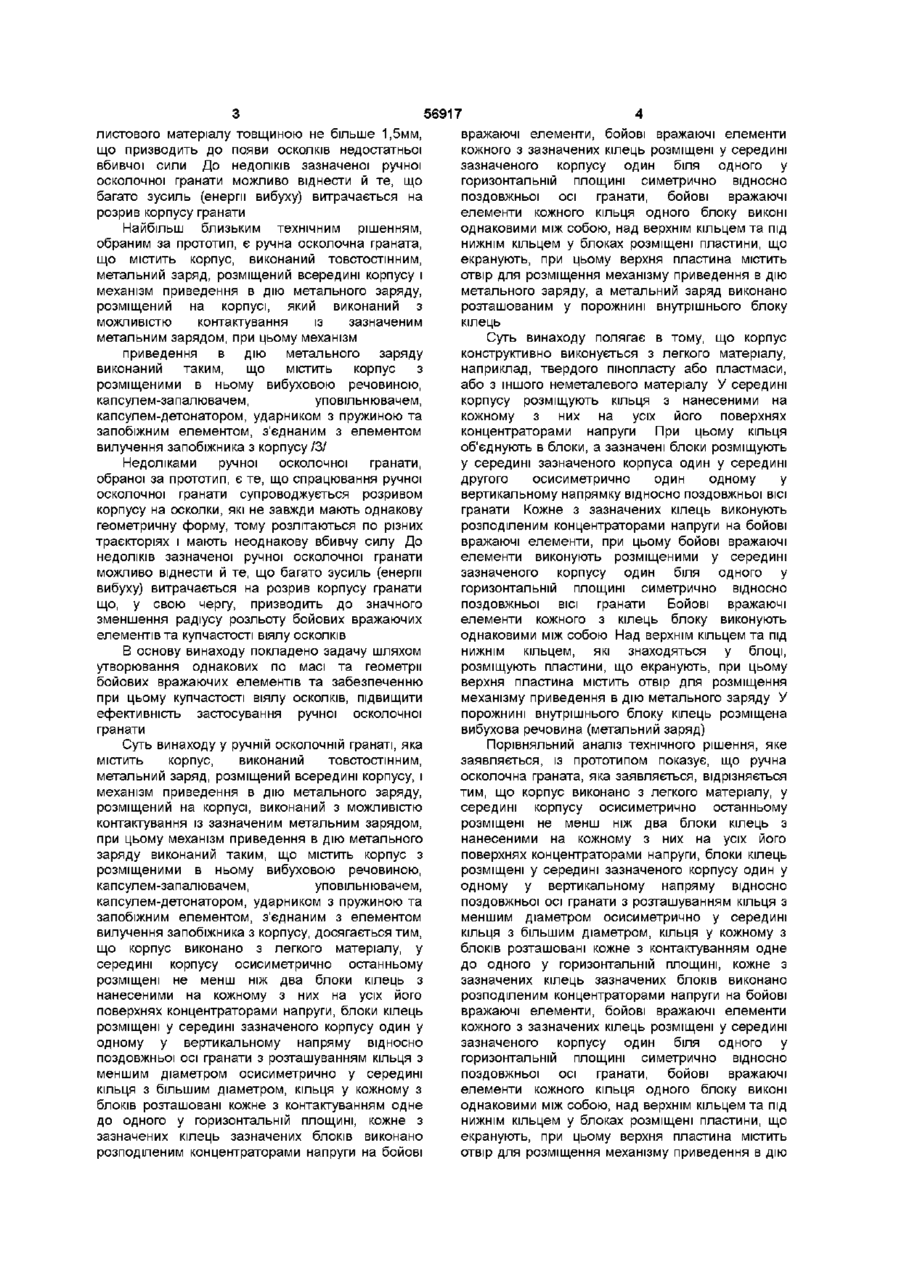

Ручна осколочна граната, що містить корпус, виконаний товстостінним, метальний заряд, розміщений в середині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із метальним зарядом, при цьому механізм приведення в дію метального заряду містить корпус з розміщеними в ньому вибуховою речовиною, капсуль-запальником, уповільнювачем, капсуль-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, яка відрізняється тим, що корпус виконаний з легкого матеріалу, у середині корпусу вісесиметрично останньому розміщені не менше ніж два блоки кілець з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги, блоки кілець розміщені у середині корпусу один у одному у вертикальному напрямку відносно поздовжньої осі гранати з розташуванням кільця з меншим діаметром вісесиметрично у середині кільця з більшим діаметром, кільця у кожному з блоків розташовані кожне з контактуванням одне з одним у горизонтальній площині, кожне з кілець блоків виконане розділеним концентраторами напруги на бойові вражаючі елементи, бойові вражаючі елементи кожного з кілець розміщені у середині корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої осі гранати, бойові вражаючі елементи кожного кільця одного блока виконі однаковими між собою, над верхнім кільцем та під нижнім кільцем у блоках розміщені екрануючі пластини, при цьому верхня пластина містить отвір для розміщення механізму приведення в дію метального заряду, а метальний заряд розташований у порожнині внутрішнього блока кілець Винахід відноситься до галузі озброєння, зокрема, до ручних осколочних гранат Відома ручна осколочна граната, яка містить корпус, метальний заряд, розміщений у середині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/1/ Недоліками відомої ручної осколочної гранати є те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5 мм, що призводить до появи осколків недостатньої вбивчої сили Недоліками є й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати Відома ручна осколочна граната, яка містить корпус, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу 121 Недоліками відомої ручної осколочної гранати є те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків ручної осколочної гранати можливо віднести і те, що вона містить корпус, виконаний з (О ю листового матеріалу товщиною не більше 1,5мм, що призводить до появи осколків недостатньої вбивчої сили До недоліків зазначеної ручної осколочної гранати можливо віднести й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати Найбільш близьким технічним рішенням, обраним за прототип, є ручна осколочна граната, що містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу і механізм приведення в дію метального заряду, розміщений на корпусі, який виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу /З/ Недоліками ручної осколочної гранати, обраної за прототип, є те, що спрацювання ручної осколочної гранати супроводжується розривом корпусу на осколки, які не завжди мають однакову геометричну форму, тому розлітаються по різних траєкторіях і мають неоднакову вбивчу силу До недоліків зазначеної ручної осколочної гранати можливо віднести й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати що, у свою чергу, призводить до значного зменшення радіусу розльоту бойових вражаючих елементів та купчастості віялу осколків В основу винаходу покладено задачу шляхом утворювання однакових по масі та геометрії бойових вражаючих елементів та забезпеченню при цьому купчастості віялу осколків, підвищити ефективність застосування ручної осколочної гранати Суть винаходу у ручній осколочній гранаті, яка містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу, досягається тим, що корпус виконано з легкого матеріалу, у середині корпусу осисиметрично останньому розміщені не менш ніж два блоки кілець з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги, блоки кілець розміщені у середині зазначеного корпусу один у одному у вертикальному напряму відносно поздовжньої осі гранати з розташуванням кільця з меншим діаметром осисиметрично у середині кільця з більшим діаметром, кільця у кожному з блоків розташовані кожне з контактуванням одне до одного у горизонтальній площині, кожне з зазначених кілець зазначених блоків виконано розподіленим концентраторами напруги на бойові 56917 вражаючі елементи, бойові вражаючі елементи кожного з зазначених кілець розміщені у середині зазначеного корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої осі гранати, бойові вражаючі елементи кожного кільця одного блоку виконі однаковими між собою, над верхнім кільцем та під нижнім кільцем у блоках розміщені пластини, що екранують, при цьому верхня пластина містить отвір для розміщення механізму приведення в дію метального заряду, а метальний заряд виконано розташованим у порожнині внутрішнього блоку кілець Суть винаходу полягає в тому, що корпус конструктивно виконується з легкого матеріалу, наприклад, твердого пінопласту або пластмаси, або з іншого неметалевого матеріалу У середині корпусу розміщують кільця з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги При цьому кільця об'єднують в блоки, а зазначені блоки розміщують у середині зазначеного корпуса один у середині другого осисиметрично один одному у вертикальному напрямку відносно поздовжньої ВІСІ гранати Кожне з зазначених кілець виконують розподіленим концентраторами напруги на бойові вражаючі елементи, при цьому бойові вражаючі елементи виконують розміщеними у середині зазначеного корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої ВІСІ гранати Бойові вражаючі елементи кожного з кілець блоку виконують однаковими між собою Над верхнім кільцем та під нижнім кільцем, які знаходяться у блоці, розміщують пластини, що екранують, при цьому верхня пластина містить отвір для розміщення механізму приведення в дію метального заряду У порожнині внутрішнього блоку кілець розміщена вибухова речовина (метальний заряд) Порівняльний аналіз технічного рішення, яке заявляється, із прототипом показує, що ручна осколочна граната, яка заявляється, відрізняється тим, що корпус виконано з легкого матеріалу, у середині корпусу осисиметрично останньому розміщені не менш ніж два блоки кілець з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги, блоки кілець розміщені у середині зазначеного корпусу один у одному у вертикальному напряму відносно поздовжньої осі гранати з розташуванням кільця з меншим діаметром осисиметрично у середині кільця з більшим діаметром, кільця у кожному з блоків розташовані кожне з контактуванням одне до одного у горизонтальній площині, кожне з зазначених кілець зазначених блоків виконано розподіленим концентраторами напруги на бойові вражаючі елементи, бойові вражаючі елементи кожного з зазначених кілець розміщені у середині зазначеного корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої осі гранати, бойові вражаючі елементи кожного кільця одного блоку виконі однаковими між собою, над верхнім кільцем та під нижнім кільцем у блоках розміщені пластини, що екранують, при цьому верхня пластина містить отвір для розміщення механізму приведення в дію 56917 метального заряду, а метальний заряд виконано елемента механізму приведення в дію метального розташованим у порожнині внутрішнього блоку заряду 2 (див фіг 1) Після того, як чека 11 кілець звільнить від утримання ударник 9, останній під Таким чином, ручна граната, яка заявляється, дією пружини 10 переміщується в сторону відповідає критерію винаходу "новизна" капсуля-запалювача 6 та наколює його своєю Суть винаходу пояснюється кресленнями, де гострою частиною Водночас (при відпусканні руки) на фіг 1 показана конструктивно-компонувальна під дією пружини 10 механізму приведення в дію схема ручної осколочної гранати, що заявляється, метального заряду 2 скидається важіль 13 на фіг 2 надане зображення кільця з розподілом запобіжного елемента Після наколювання його на бойові вражаючі елементи капсуля-запалювача 6 чиниться спрацьовування концентраторами напруги (на вигляді зверху), на останнього Від капсуля-запалювача 6 фіг 3 надане зображення кільця з розподілом його підривається уповільнювач 7, час горіння якого на бойові вражаючі елементи концентраторами вибирається від 4 до 10 секунд (як варіант напруги (на вигляді збоку), на фіг 4 наданий конструктивного виконання) Після згорання ЗОВНІШНІЙ вигляд бойового вражаючого елемента уповільнювача 7 спрацьовує капсуль-детонатор 8 і (осколка), на фіг 5-6 показані можливі варіанти запалює вибухову речовину 5 Вибухова речовина конструкції ручних осколочних гранат, що 5, в свою чергу, підриває метальний заряд 2, заявляються, на фіг 7 показано розміщення кілець розташований усередині корпуса 1 При відносно одне до одного спрацьовуванні метального заряду 2 (виконаного, наприклад, з тротилу) практично миттєво Ручна осколочна граната конструктивно утворюються гази, які розширяються в усі боки містить (див фіг 1) корпус 1, виконаний рівномірно У зв'язку з тим, що метальний заряд 2 товстостінним, метальний заряд 2, розміщений знаходиться у замкнутому просторі корпуса 1, всередині корпусу 1, і механізм приведення в дію виконаного з твердого, але легкого матеріалу метального заряду 2 /4/ Механізм приведення в (твердого пінопласту або пластмаси), корпус 1 дію метального заряду 2 встановлений в отворі З, практично миттєво розривається, а гази від виконаному на корпусі 1 з можливістю метального заряду 2 починають діяти на поверхню контактування з метальним зарядом 2 Механізм внутрішньої торцевої частини кільця 14 При приведення в дію метального заряду 2, як варіант досягненні сили вибуху метального заряду 2 конструкції, містить корпус 4, всередині якого величини, що є набагато більшою, ніж МІЦНІСТЬ розміщені вибухова речовина 5, капсул ьматеріалу кільця 14, зазначені кільця 14 запалювач 6, уповільнювач 7, капсуль-детонатор розірвуться за концентраторами напруги 15 на 8, ударник 9 з пружиною 10, і запобіжний елемент, визначені за допомогою концентраторів напруги 15 що містить безпосередньо чеку 11, кільце 12 та бойові вражаючі елементи 16 При цьому бойові важіль 13 Між корпусом 1 та метальним зарядом вражаючі елементи 16 летять з великою 2 розміщені кільця 14, які за допомогою швидкістю у напрямку ЦІЛІ концентраторів напруги 15 розділяють зазначене кільце 14 (див фіг 2 та фіг 3) на бойові вражаючі КІЛЬЦЯ 14 для утворення бойових вражаючих елементи 16 При цьому бойові вражаючі елементів 16 можливо конструктивно виконувати елементи 16 виконані однаковими Корпус 1 як з важких матеріалів (наприклад, сталь, чавун та конструктивно виконується з легкого матеріалу, інше), так і з легких матеріалів (наприклад, наприклад, твердого пінопласту або пластмаси алюміній, пластмаса) У першому випадку Бойові вражаючі елементи 16 одної геометричної вражаючі елементи 16 будуть здійснювати форми (однаковими між собою) Форма бойових вражаючу дію, а в другому - тільки наносити удари вражаючих елементів 16 може бути у вигляді, або легкі поранення При цьому форма бойових наприклад, фігур складної форми (див фіг 4) для вражаючих елементів 14 може бути виконана у посилення поразки живої сили супротивника Для вигляді, наприклад, фігур складної форми з надійного закріплення в отворі 3 механізму загостреними ребрами (див фіг 4) для посилення приведення в дію метального заряду 2, у поразки живої сили супротивника згаданому отворі 3 встановлюється пластина 17, Підвищення ефективності застосування ручної на якій виконана різьба, аналогічна різьбі на осколочної гранати, що заявляється, порівняно з корпусі механізму приведення в дію метального прототипом досягається за рахунок утворення заряду 2 Як варіант конструктивного виконання, осколків однакової геометричної форми, елемент 17 може запресовуватися у матеріал зменшення енергії вибуху метального заряду на корпусу 1 (див фіг1, фіг 5 та фіг 6) Під нижнім розрив корпусу та підвищення при цьому радіусу кільцем 14 також встановлюється пластина 18 розльоту бойових вражаючих елементів та Пластини 17 та 18 виконані у вигляді екранів для купчастості віялу осколків направлення сили вибуху метального заряду 2 у бік внутрішньої торцевої поверхні кільця 14 Джерела інформації 1 Наставления по стрелковому делу М , Военное издательство Министерства обороны Ручна осколочна граната спрацьовує СССР, 1985, Раздел «Ручные гранаты Часть наступним чином первая Устройство гранат, обращение с ними, Для підготовки гранати до бойового уход и сбережение Глава 1 Назначение, боевые застосування механізм приведення в дію свойства и устройство ручной осколочной гранаты метального заряду 2 загвинчується в елемент 17, РГД-5», стр 591-595 - аналог встановлений в отворі 3 корпуса 1 гранати Для приведення в дію гранати за допомогою 2 Наставления по стрелковому делу М , кільця 12 витягується чека 11 запобіжного Военное издательство Министерства обороны 56917 8 СССР, 1985, Раздел «Ручные гранаты Часть свойства и устройство ручной осколочной гранаты первая Устройство гранат, обращение с ними, Ф-1», стр 596-597 - прототип уход и сбережение Глава 1 Назначение, боевые 4 Наставления по стрелковому делу М , свойства и устройство ручной осколочной гранаты Военное издательство Министерства обороны РГ-42», стр 595-596 - аналог СССР, 1985, Раздел «Ручные гранаты Часть первая Устройство гранат, обращение с ними, 3 Наставления по стрелковому делу М , уход и сбережение Глава 1 Назначение, боевые Военное издательство Министерства обороны свойства и устройство ручной осколочной гранаты СССР, 1985, Раздел «Ручные гранаты Часть РГД-5», стр 592-594 «Запал гранаты УЗРГМ» первая Устройство гранат, обращение с ними, уход и сбережение Глава 1 Назначение, боевые ФІГ. 1 Фіг.З Фіг. 4 10 56917 fS ФІГ. 6 fS 15 Фіг. 7 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
