Ручна осколочна граната

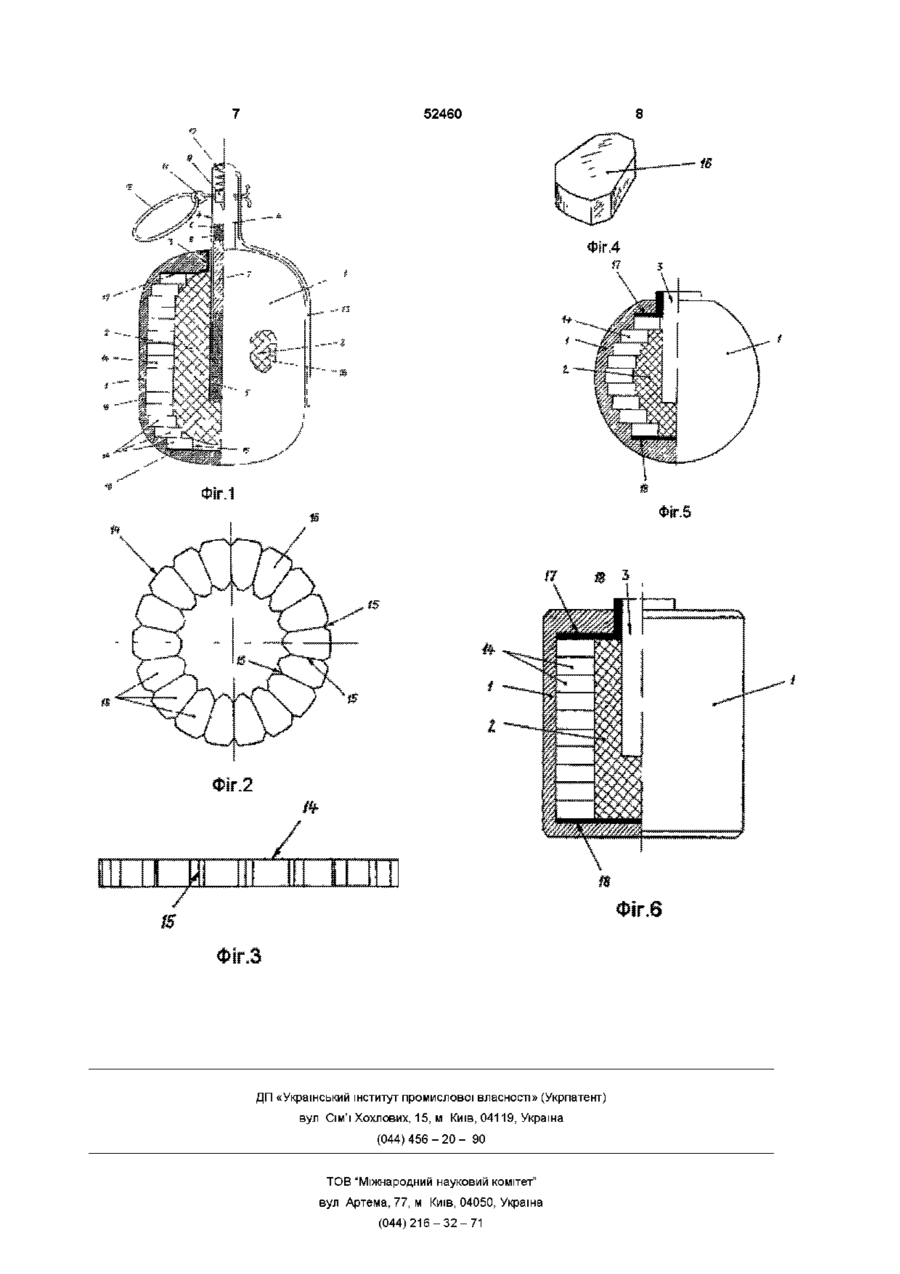

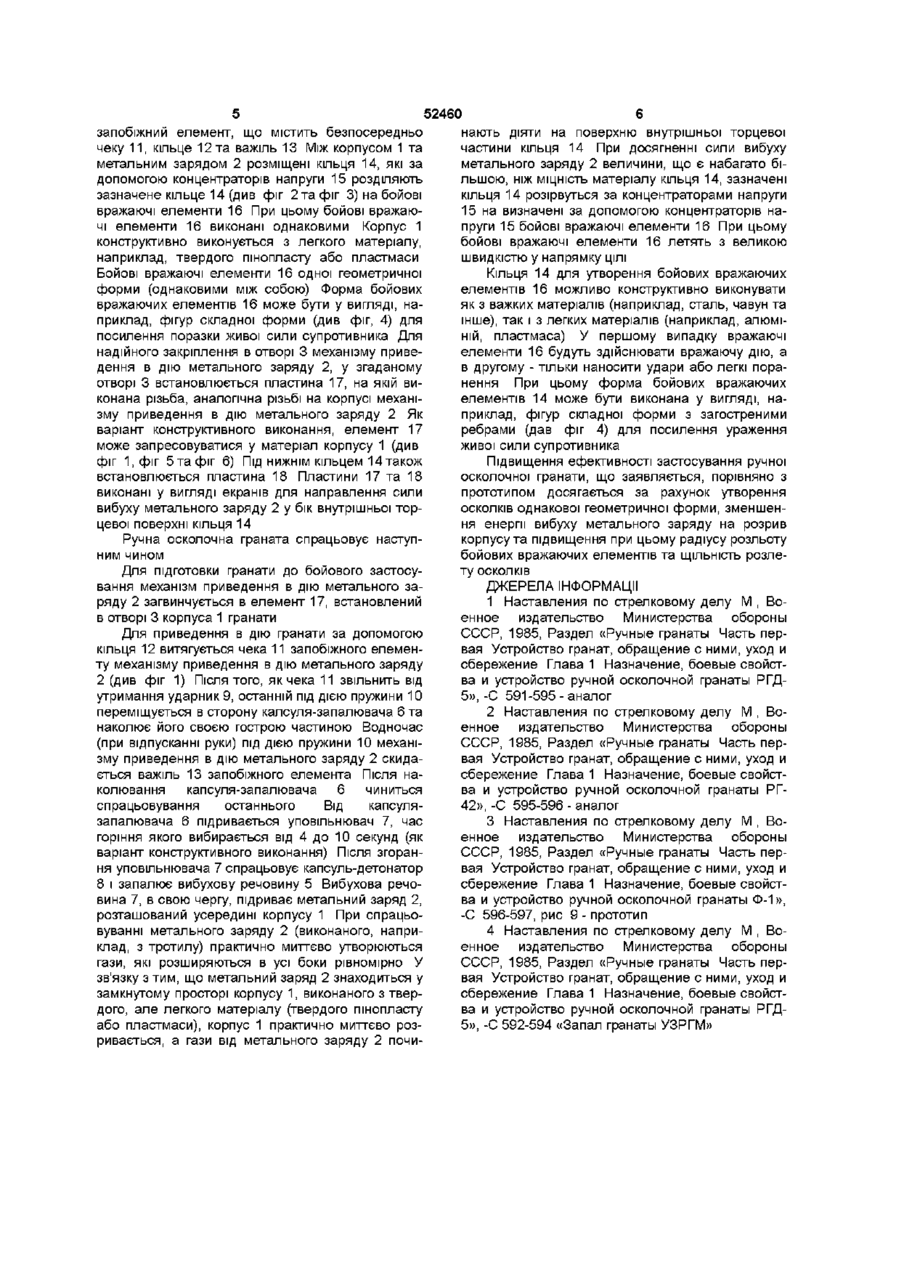

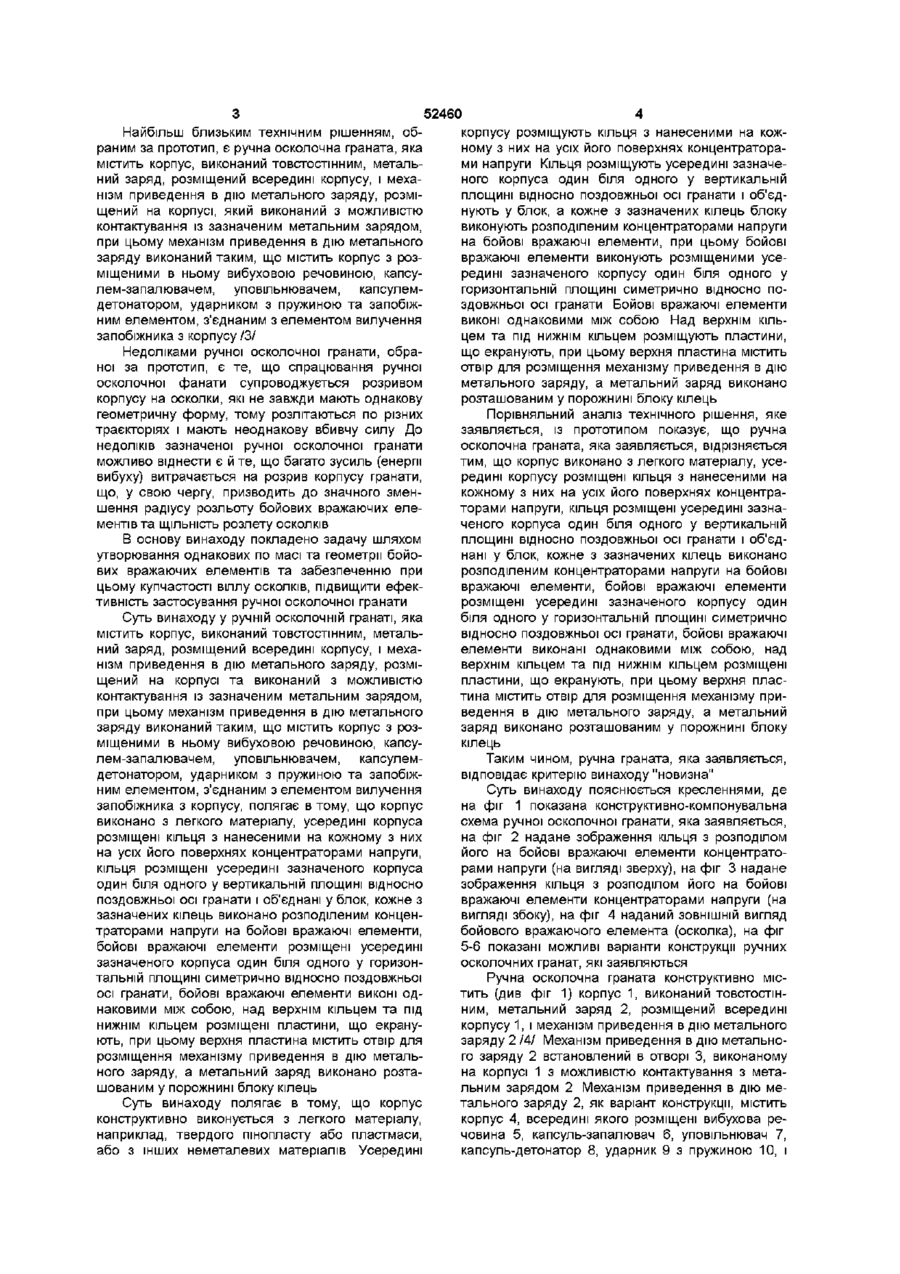

Ручна осколочна граната, яка містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі та виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулемзапалювачем, уповільнювачем, капсулемдетонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом ви лучення запобіжника з корпусу, яка відрізняється тим, що корпус виконано з легкого матеріалу, усередині корпусу розміщені кільця з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги, кільця розміщені усередині зазначеного корпусу один біля одного у вертикальній площині відносно поздовжньої осі гранати і об'єднані у блок, кожне з зазначених кілець виконано розподіленим концентраторами напруги на бойові вражаючі елементи, бойові вражаючі елементи розміщені усередині зазначеного корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої осі гранати, бойові вражаючі елементи виконані однаковими між собою, над верхнім кільцем та під нижнім кільцем розміщені пластини, що екранують, при цьому верхня пластина містить отвір для розміщення механізму приведення в дію метального заряду, а метальний заряд виконано розташованим у порожнині блока кілець Винахід, відноситься до галузі озброєння, зокрема, до ручних осколочних гранат Відома ручна осколочна граната, яка містить корпус, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/1/ Недоліками відомої ручної осколочної гранати є те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків фанати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5мм, що призводить до появи осколків недостатньої вбивчої сили Недоліками є й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати Відома ручна осколочна граната, яка містить корпус, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-детонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу/2/ Недоліками відомої ручної осколочної гранати є те, що спрацювання гранати призводить до розриву корпусу на неоднакові осколки Також до недоліків ручної осколочної гранати можливо віднести і те, що вона містить корпус, виконаний з листового матеріалу товщиною не більше 1,5мм, що призводить до появи осколків недостатньої вбивчої сили До недоліків зазначеної ручної осколочної гранати можливо віднести є й те, що багато зусиль (енергії вибуху) витрачається на розрив корпусу гранати О (О ю 52460 корпусу розміщують кільця з нанесеними на кожному з них на усіх його поверхнях концентраторами напруги Кільця розміщують усередині зазначеного корпуса один біля одного у вертикальній площині відносно поздовжньої осі гранати і об'єднують у блок, а кожне з зазначених кілець блоку виконують розподіленим концентраторами напруги на бойові вражаючі елементи, при цьому бойові вражаючі елементи виконують розміщеними усередині зазначеного корпусу один біля одного у горизонтальній площині симетрично відносно поздовжньої осі гранати Бойові вражаючі елементи виконі однаковими між собою Над верхнім кільцем та під нижнім кільцем розміщують пластини, що екранують, при цьому верхня пластина містить Недоліками ручної осколочної гранати, обраотвір для розміщення механізму приведення в дію ної за прототип, є те, що спрацювання ручної метального заряду, а метальний заряд виконано осколочної фанати супроводжується розривом розташованим у порожнині блоку кілець корпусу на осколки, які не завжди мають однакову геометричну форму, тому розлітаються по різних Порівняльний аналіз технічного рішення, яке траєкторіях і мають неоднакову вбивчу силу До заявляється, із прототипом показує, що ручна недоліків зазначеної ручної осколочної гранати осколочна граната, яка заявляється, відрізняється можливо віднести є й те, що багато зусиль (енергії тим, що корпус виконано з легкого матеріалу, усевибуху) витрачається на розрив корпусу гранати, редині корпусу розміщені кільця з нанесеними на що, у свою чергу, призводить до значного зменкожному з них на усіх його поверхнях концентрашення радіусу розльоту бойових вражаючих елеторами напруги, кільця розміщені усередині зазнаментів та ЩІЛЬНІСТЬ розлету осколків ченого корпуса один біля одного у вертикальній площині відносно поздовжньої осі гранати і об'єдВ основу винаходу покладено задачу шляхом нані у блок, кожне з зазначених кілець виконано утворювання однакових по масі та геометрії бойорозподіленим концентраторами напруги на бойові вих вражаючих елементів та забезпеченню при вражаючі елементи, бойові вражаючі елементи цьому купчастості віллу осколків, підвищити ефекрозміщені усередині зазначеного корпусу один тивність застосування ручної осколочної гранати біля одного у горизонтальній площині симетрично Суть винаходу у ручній осколочній гранаті, яка відносно поздовжньої осі гранати, бойові вражаючі містить корпус, виконаний товстостінним, метальелементи виконані однаковими між собою, над ний заряд, розміщений всередині корпусу, і мехаверхнім кільцем та під нижнім кільцем розміщені нізм приведення в дію метального заряду, розміпластини, що екранують, при цьому верхня пласщений на корпусі та виконаний з можливістю тина містить отвір для розміщення механізму приконтактування із зазначеним метальним зарядом, ведення в дію метального заряду, а метальний при цьому механізм приведення в дію метального заряд виконано розташованим у порожнині блоку заряду виконаний таким, що містить корпус з розкілець міщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулемТаким чином, ручна граната, яка заявляється, детонатором, ударником з пружиною та запобіжвідповідає критерію винаходу "новизна" ним елементом, з'єднаним з елементом вилучення Суть винаходу пояснюється кресленнями, де запобіжника з корпусу, полягає в тому, що корпус на фіг 1 показана конструктивно-компонувальна виконано з легкого матеріалу, усередині корпуса схема ручної осколочної гранати, яка заявляється, розміщені кільця з нанесеними на кожному з них на фіг 2 надане зображення кільця з розподілом на усіх його поверхнях концентраторами напруги, його на бойові вражаючі елементи концентратокільця розміщені усередині зазначеного корпуса рами напруги (на вигляді зверху), на фіг 3 надане один біля одного у вертикальній площині відносно зображення кільця з розподілом його на бойові поздовжньої осі гранати і об'єднані у блок, кожне з вражаючі елементи концентраторами напруги (на зазначених кілець виконано розподіленим конценвигляді збоку), на фіг 4 наданий ЗОВНІШНІЙ ВИГЛЯД траторами напруги на бойові вражаючі елементи, бойового вражаючого елемента (осколка), на фіг бойові вражаючі елементи розміщені усередині 5-6 показані можливі варіанти конструкції ручних зазначеного корпуса один біля одного у горизоносколочних гранат, які заявляються тальній площині симетрично відносно поздовжньої Ручна осколочна граната конструктивно місосі гранати, бойові вражаючі елементи виконі одтить (див фіг 1) корпус 1, виконаний товстостіннаковими між собою, над верхнім кільцем та під ним, метальний заряд 2, розміщений всередині нижнім кільцем розміщені пластини, що екранукорпусу 1, і механізм приведення в дію метального ють, при цьому верхня пластина містить отвір для заряду 2 /4/ Механізм приведення в дію метальнорозміщення механізму приведення в дію метальго заряду 2 встановлений в отворі 3, виконаному ного заряду, а метальний заряд виконано розтана корпусі 1 з можливістю контактування з меташованим у порожнині блоку кілець льним зарядом 2 Механізм приведення в дію метального заряду 2, як варіант конструкції, містить Суть винаходу полягає в тому, що корпус корпус 4, всередині якого розміщені вибухова реконструктивно виконується з легкого матеріалу, човина 5, капсуль-запалювач 6, уповільнювач 7, наприклад, твердого пінопласту або пластмаси, капсуль-детонатор 8, ударник 9 з пружиною 10, і або з інших неметалевих матеріалів Усередині Найбільш близьким технічним рішенням, обраним за прототип, є ручна осколочна граната, яка містить корпус, виконаний товстостінним, метальний заряд, розміщений всередині корпусу, і механізм приведення в дію метального заряду, розміщений на корпусі, який виконаний з можливістю контактування із зазначеним метальним зарядом, при цьому механізм приведення в дію метального заряду виконаний таким, що містить корпус з розміщеними в ньому вибуховою речовиною, капсулем-запалювачем, уповільнювачем, капсулемдетонатором, ударником з пружиною та запобіжним елементом, з'єднаним з елементом вилучення запобіжника з корпусу /З/ 52460 нають діяти на поверхню внутрішньої торцевої частини кільця 14 При досягненні сили вибуху метального заряду 2 величини, що є набагато більшою, ніж МІЦНІСТЬ матеріалу кільця 14, зазначені кільця 14 розірвуться за концентраторами напруги 15 на визначені за допомогою концентраторів напруги 15 бойові вражаючі елементи 16 При цьому бойові вражаючі елементи 16 летять з великою швидкістю у напрямку ЦІЛІ КІЛЬЦЯ 14 для утворення бойових вражаючих елементів 16 можливо конструктивно виконувати як з важких матеріалів (наприклад, сталь, чавун та інше), так і з легких матеріалів (наприклад, алюміній, пластмаса) У першому випадку вражаючі елементи 16 будуть здійснювати вражаючу дію, а в другому - тільки наносити удари або легкі поранення При цьому форма бойових вражаючих елементів 14 може бути виконана у вигляді, наприклад, фігур складної форми з загостреними ребрами (дав фіг 4) для посилення ураження живої сили супротивника Підвищення ефективності застосування ручної осколочної гранати, що заявляється, порівняно з прототипом досягається за рахунок утворення осколків однакової геометричної форми, зменшення енергії вибуху метального заряду на розрив корпусу та підвищення при цьому радіусу розльоту Ручна осколочна граната спрацьовує наступбойових вражаючих елементів та ЩІЛЬНІСТЬ розленим чином ту осколків Для підготовки гранати до бойового застосування механізм приведення в дію метального заДЖЕРЕЛА ІНФОРМАЦІЇ ряду 2 загвинчується в елемент 17, встановлений 1 Наставления по стрелковому делу М , Вов отворі 3 корпуса 1 гранати енное издательство Министерства обороны СССР, 1985, Раздел «Ручные гранаты Часть перДля приведення в дію гранати за допомогою вая Устройство гранат, обращение с ними, уход и кільця 12 витягується чека 11 запобіжного елеменсбережение Глава 1 Назначение, боевые свойстту механізму приведення в дію метального заряду ва и устройство ручной осколочной гранаты РГД2 (див фіг 1) Після того, як чека 11 звільнить від 5», -С 591-595 - аналог утримання ударник 9, останній під дією пружини 10 переміщується в сторону калсуля-запалювача 6 та 2 Наставления по стрелковому делу М , Вонаколює його своєю гострою частиною Водночас енное издательство Министерства обороны (при відпусканні руки) під дією пружини 10 механіСССР, 1985, Раздел «Ручные гранаты Часть перзму приведення в дію метального заряду 2 скидавая Устройство гранат, обращение с ними, уход и ється важіль 13 запобіжного елемента Після насбережение Глава 1 Назначение, боевые свойстколювання капсуля-запалювача 6 чиниться ва и устройство ручной осколочной гранаты РГспрацьовування останнього Від капсуля42», -С 595-596 - аналог запалювача 6 підривається уповільнювач 7, час 3 Наставления по стрелковому делу М , Вогоріння якого вибирається від 4 до 10 секунд (як енное издательство Министерства обороны варіант конструктивного виконання) Після згоранСССР, 1985, Раздел «Ручные гранаты Часть перня уповільнювача 7 спрацьовує капсуль-детонатор вая Устройство гранат, обращение с ними, уход и 8 і запалює вибухову речовину 5 Вибухова речосбережение Глава 1 Назначение, боевые свойствина 7, в свою чергу, підриває метальний заряд 2, ва и устройство ручной осколочной гранаты Ф-1», розташований усередині корпусу 1 При спрацьо-С 596-597, рис 9 - прототип вуванні метального заряду 2 (виконаного, напри4 Наставления по стрелковому делу М , Воклад, з тротилу) практично миттєво утворюються енное издательство Министерства обороны гази, які розширяються в усі боки рівномірно У СССР, 1985, Раздел «Ручные гранаты Часть перзв'язку з тим, що метальний заряд 2 знаходиться у вая Устройство гранат, обращение с ними, уход и замкнутому просторі корпусу 1, виконаного з тверсбережение Глава 1 Назначение, боевые свойстдого, але легкого матеріалу (твердого пінопласту ва и устройство ручной осколочной гранаты РГДабо пластмаси), корпус 1 практично миттєво роз5», -С 592-594 «Запал гранаты УЗРГМ» ривається, а гази від метального заряду 2 почизапобіжний елемент, що містить безпосередньо чеку 11, кільце 12 та важіль 13 Між корпусом 1 та метальним зарядом 2 розміщені кільця 14, які за допомогою концентраторів напруги 15 розділяють зазначене кільце 14 (див фіг 2 та фіг 3) на бойові вражаючі елементи 16 При цьому бойові вражаючі елементи 16 виконані однаковими Корпус 1 конструктивно виконується з легкого матеріалу, наприклад, твердого пінопласту або пластмаси Бойові вражаючі елементи 16 одної геометричної форми (однаковими між собою) Форма бойових вражаючих елементів 16 може бути у вигляді, наприклад, фігур складної форми (див фіг, 4) для посилення поразки живої сили супротивника Для надійного закріплення в отворі 3 механізму приведення в дію метального заряду 2, у згаданому отворі 3 встановлюється пластина 17, на якій виконана різьба, аналогічна різьбі на корпусі механізму приведення в дію метального заряду 2 Як варіант конструктивного виконання, елемент 17 може запресовуватися у матеріал корпусу 1 (див фіг 1, фіг 5 та фіг 6) Під НИЖНІМ кільцем 14 також встановлюється пластина 18 Пластини 17 та 18 виконані у вигляді екранів для направлення сили вибуху метального заряду 2 у бік внутрішньої торцевої поверхні кільця 14 52460 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
