Пристрій для очищення пухоперового матеріалу

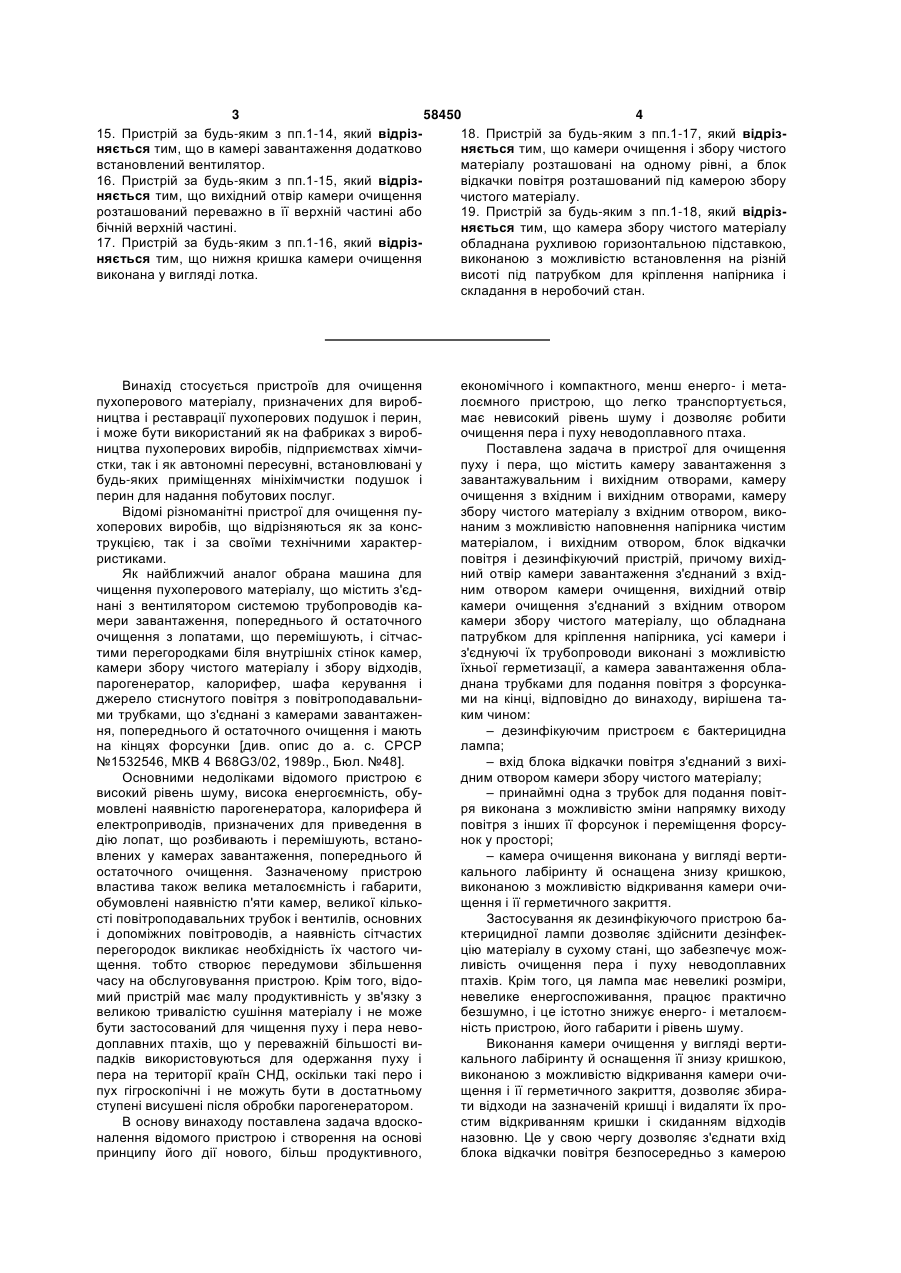

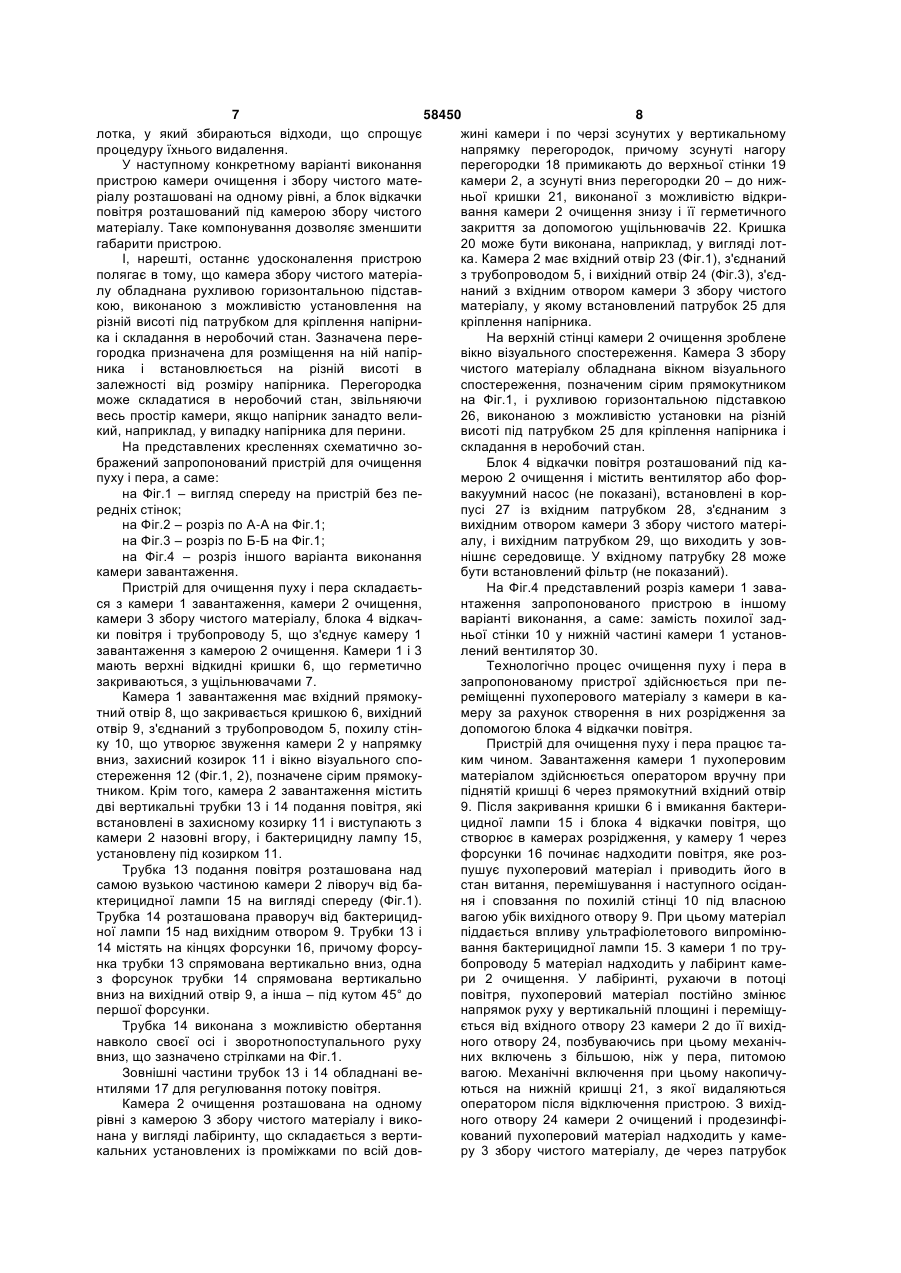

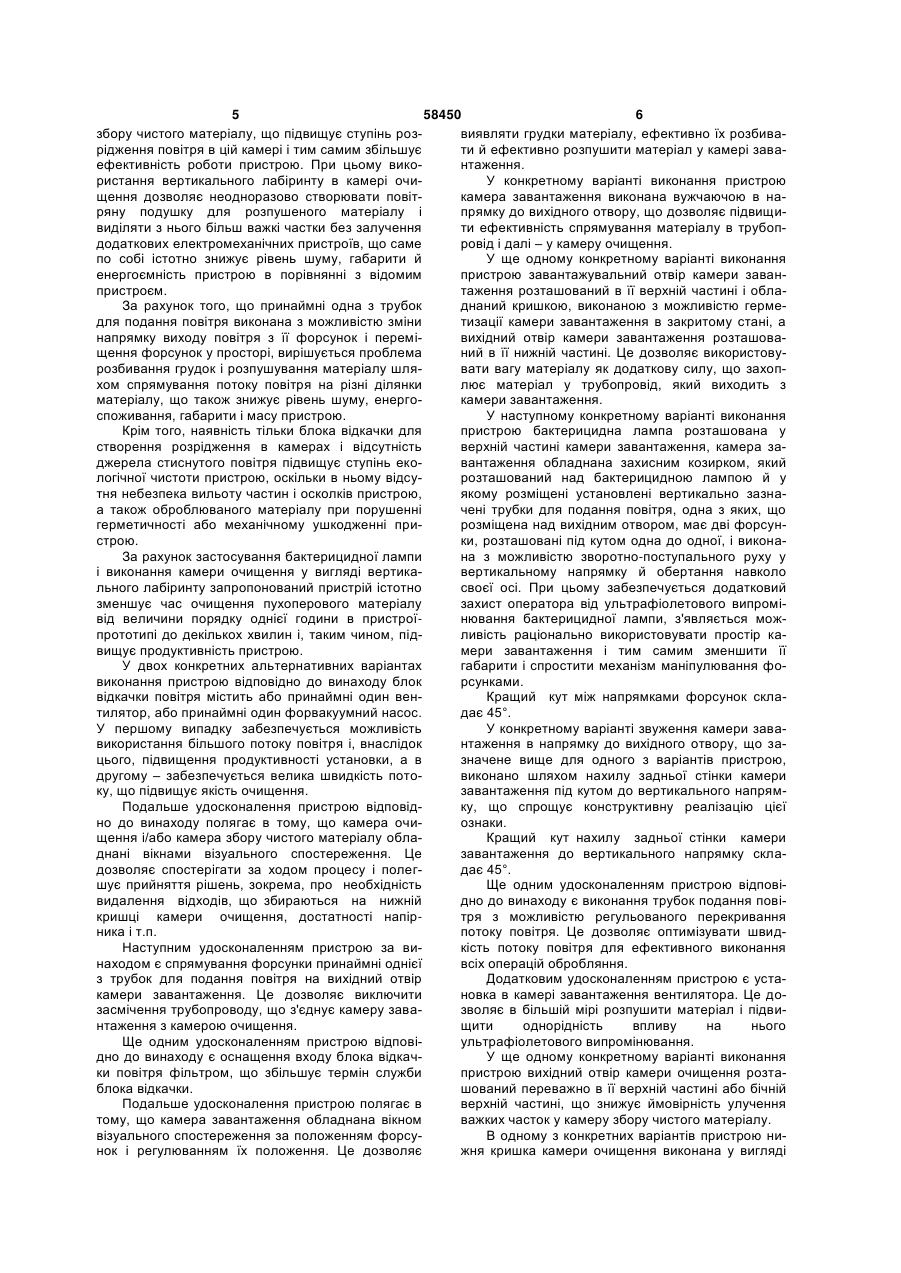

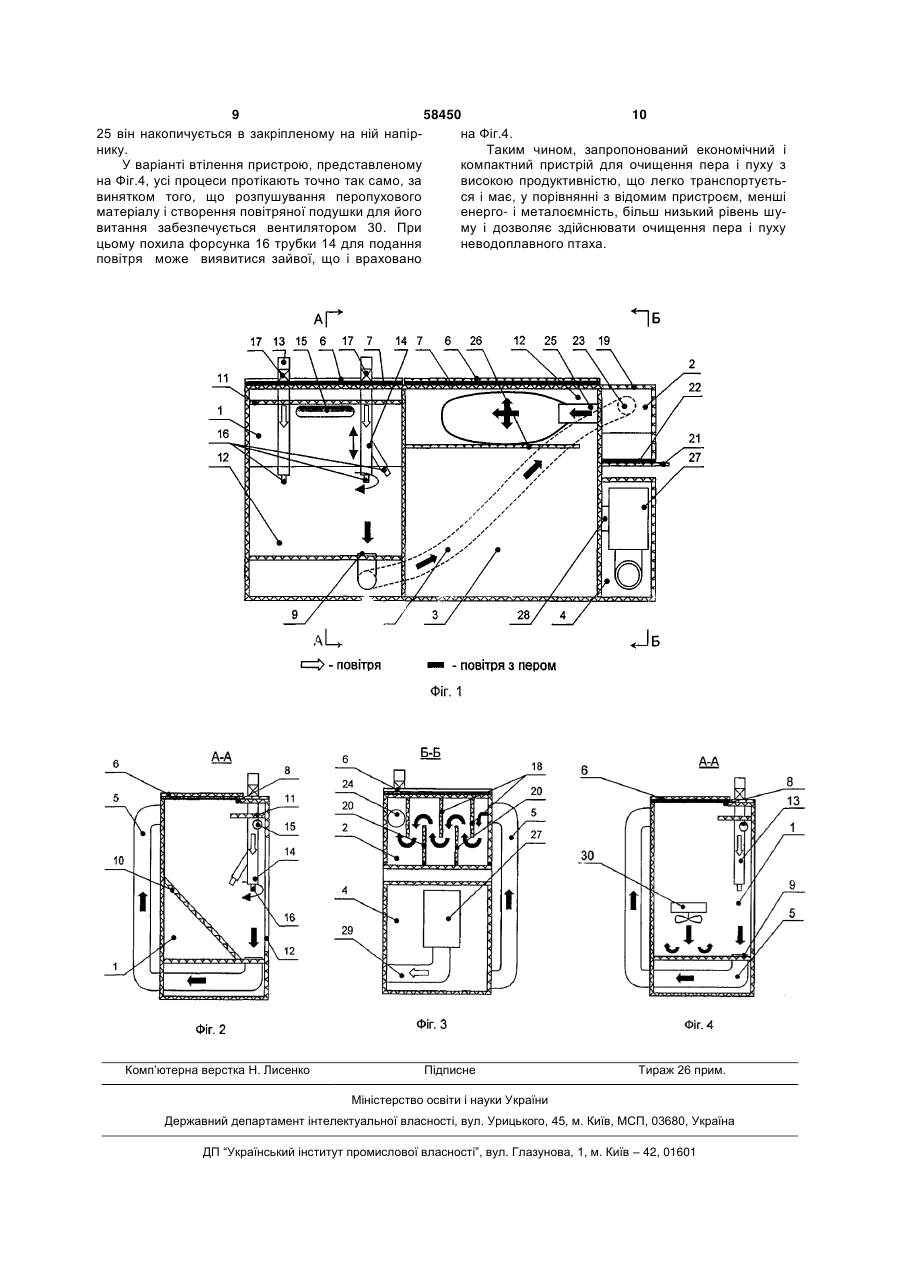

1. Пристрій для очищення пухоперового матеріалу, що містить камеру завантаження з завантажувальним і вихідним отворами, камеру очищення з вхідним і вихідним отворами, камеру збору чистого матеріалу з вхідним отвором, виконаним з можливістю наповнення напірника чистим матеріалом, і вихідним отвором, блок відкачки повітря і дезінфікуючий пристрій, причому вихідний отвір камери завантаження з’єднаний з вхідним отвором камери очищення, вихідний отвір камери очищення з’єднаний із вхідним отвором камери збору чистого матеріалу, яка обладнана патрубком для кріплення напірника, усі камери виконані з можливістю їхньої герметизації, а камера завантаження обладнана трубками для подання повітря з форсунками на кінці, який відрізняється тим, що дезінфікуючим пристроєм є бактерицидна лампа, вхід блока відкачки повітря з’єднаний з вихідним отвором камери збору чистого матеріалу, принаймні одна з трубок для подання повітря виконана з можливістю зміни напрямку виходу повітря з її форсунок і переміщення форсунок у просторі, а камера очищення виконана у вигляді вертикального лабіринту й оснащена знизу кришкою, виконаною з можливістю відкривання камери очищення і її герметичного закриття. 2. Пристрій за п.1, який відрізняється тим, що блок відкачки повітря містить принаймні один вентилятор. 3. Пристрій за п.1, який відрізняється тим, що блок відкачки повітря містить принаймні один форвакуумний насос. 4. Пристрій за будь-яким з пп.1-3, який відрізняється тим, що камера очищення і/або камера збо 2 (19) 1 3 58450 4 15. Пристрій за будь-яким з пп.1-14, який відріз18. Пристрій за будь-яким з пп.1-17, який відрізняється тим, що в камері завантаження додатково няється тим, що камери очищення і збору чистого встановлений вентилятор. матеріалу розташовані на одному рівні, а блок 16. Пристрій за будь-яким з пп.1-15, який відрізвідкачки повітря розташований під камерою збору няється тим, що вихідний отвір камери очищення чистого матеріалу. 19. Пристрій за будь-яким з пп.1-18, який відрізрозташований переважно в її верхній частині або няється тим, що камера збору чистого матеріалу бічній верхній частині. 17. Пристрій за будь-яким з пп.1-16, який відрізобладнана рухливою горизонтальною підставкою, няється тим, що нижня кришка камери очищення виконаною з можливістю встановлення на різній виконана у вигляді лотка. висоті під патрубком для кріплення напірника і складання в неробочий стан. Винахід стосується пристроїв для очищення пухоперового матеріалу, призначених для виробництва і реставрації пухоперових подушок і перин, і може бути використаний як на фабриках з виробництва пухоперових виробів, підприємствах хімчистки, так і як автономні пересувні, встановлювані у будь-яких приміщеннях мініхімчистки подушок і перин для надання побутових послуг. Відомі різноманітні пристрої для очищення пухоперових виробів, що відрізняються як за конструкцією, так і за своїми технічними характерристиками. Як найближчий аналог обрана машина для чищення пухоперового матеріалу, що містить з'єднані з вентилятором системою трубопроводів камери завантаження, попереднього й остаточного очищення з лопатами, що перемішують, і сітчастими перегородками біля внутрішніх стінок камер, камери збору чистого матеріалу і збору відходів, парогенератор, калорифер, шафа керування і джерело стиснутого повітря з повітроподавальними трубками, що з'єднані з камерами завантаження, попереднього й остаточного очищення і мають на кінцях форсунки [див. опис до а. с. СРСР №1532546, МКВ 4 В68G3/02, 1989р., Бюл. №48]. Основними недоліками відомого пристрою є високий рівень шуму, висока енергоємність, обумовлені наявністю парогенератора, калорифера й електроприводів, призначених для приведення в дію лопат, що розбивають і перемішують, встановлених у камерах завантаження, попереднього й остаточного очищення. Зазначеному пристрою властива також велика металоємність і габарити, обумовлені наявністю п'яти камер, великої кількості повітроподавальних трубок і вентилів, основних і допоміжних повітроводів, а наявність сітчастих перегородок викликає необхідність їх частого чищення. тобто створює передумови збільшення часу на обслуговування пристрою. Крім того, відомий пристрій має малу продуктивність у зв'язку з великою тривалістю сушіння матеріалу і не може бути застосований для чищення пуху і пера неводоплавних птахів, що у переважній більшості випадків використовуються для одержання пуху і пера на території країн СНД, оскільки такі перо і пух гігроскопічні і не можуть бути в достатньому ступені висушені після обробки парогенератором. В основу винаходу поставлена задача вдосконалення відомого пристрою і створення на основі принципу його дії нового, більш продуктивного, економічного і компактного, менш енерго- і металоємного пристрою, що легко транспортується, має невисокий рівень шуму і дозволяє робити очищення пера і пуху неводоплавного птаха. Поставлена задача в пристрої для очищення пуху і пера, що містить камеру завантаження з завантажувальним і вихідним отворами, камеру очищення з вхідним і вихідним отворами, камеру збору чистого матеріалу з вхідним отвором, виконаним з можливістю наповнення напірника чистим матеріалом, і вихідним отвором, блок відкачки повітря і дезинфікуючий пристрій, причому вихідний отвір камери завантаження з'єднаний з вхідним отвором камери очищення, вихідний отвір камери очищення з'єднаний з вхідним отвором камери збору чистого матеріалу, що обладнана патрубком для кріплення напірника, усі камери і з'єднуючі їх трубопроводи виконані з можливістю їхньої герметизації, а камера завантаження обладнана трубками для подання повітря з форсунками на кінці, відповідно до винаходу, вирішена таким чином: – дезинфікуючим пристроєм є бактерицидна лампа; – вхід блока відкачки повітря з'єднаний з вихідним отвором камери збору чистого матеріалу; – принаймні одна з трубок для подання повітря виконана з можливістю зміни напрямку виходу повітря з інших її форсунок і переміщення форсунок у просторі; – камера очищення виконана у вигляді вертикального лабіринту й оснащена знизу кришкою, виконаною з можливістю відкривання камери очищення і її герметичного закриття. Застосування як дезинфікуючого пристрою бактерицидної лампи дозволяє здійснити дезінфекцію матеріалу в сухому стані, що забезпечує можливість очищення пера і пуху неводоплавних птахів. Крім того, ця лампа має невеликі розміри, невелике енергоспоживання, працює практично безшумно, і це істотно знижує енерго- і металоємність пристрою, його габарити і рівень шуму. Виконання камери очищення у вигляді вертикального лабіринту й оснащення її знизу кришкою, виконаною з можливістю відкривання камери очищення і її герметичного закриття, дозволяє збирати відходи на зазначеній кришці і видаляти їх простим відкриванням кришки і скиданням відходів назовню. Це у свою чергу дозволяє з'єднати вхід блока відкачки повітря безпосередньо з камерою 5 58450 6 збору чистого матеріалу, що підвищує ступінь розвиявляти грудки матеріалу, ефективно їх розбиварідження повітря в цій камері і тим самим збільшує ти й ефективно розпушити матеріал у камері заваефективність роботи пристрою. При цьому виконтаження. ристання вертикального лабіринту в камері очиУ конкретному варіанті виконання пристрою щення дозволяє неодноразово створювати повіткамера завантаження виконана вужчаючою в наряну подушку для розпушеного матеріалу і прямку до вихідного отвору, що дозволяє підвищивиділяти з нього більш важкі частки без залучення ти ефективність спрямування матеріалу в трубопдодаткових електромеханічних пристроїв, що саме ровід і далі – у камеру очищення. по собі істотно знижує рівень шуму, габарити й У ще одному конкретному варіанті виконання енергоємність пристрою в порівнянні з відомим пристрою завантажувальний отвір камери заванпристроєм. таження розташований в її верхній частині і облаЗа рахунок того, що принаймні одна з трубок днаний кришкою, виконаною з можливістю гермедля подання повітря виконана з можливістю зміни тизації камери завантаження в закритому стані, а напрямку виходу повітря з її форсунок і перемівихідний отвір камери завантаження розташоващення форсунок у просторі, вирішується проблема ний в її нижній частині. Це дозволяє використовурозбивання грудок і розпушування матеріалу шлявати вагу матеріалу як додаткову силу, що захопхом спрямування потоку повітря на різні ділянки лює матеріал у трубопровід, який виходить з матеріалу, що також знижує рівень шуму, енергокамери завантаження. споживання, габарити і масу пристрою. У наступному конкретному варіанті виконання Крім того, наявність тільки блока відкачки для пристрою бактерицидна лампа розташована у створення розрідження в камерах і відсутність верхній частині камери завантаження, камера заджерела стиснутого повітря підвищує ступінь ековантаження обладнана захисним козирком, який логічної чистоти пристрою, оскільки в ньому відсурозташований над бактерицидною лампою й у тня небезпека вильоту частин і осколків пристрою, якому розміщені установлені вертикально зазнаа також оброблюваного матеріалу при порушенні чені трубки для подання повітря, одна з яких, що герметичності або механічному ушкодженні прирозміщена над вихідним отвором, має дві форсунстрою. ки, розташовані під кутом одна до одної, і виконаЗа рахунок застосування бактерицидної лампи на з можливістю зворотно-поступального руху у і виконання камери очищення у вигляді вертикавертикальному напрямку й обертання навколо льного лабіринту запропонований пристрій істотно своєї осі. При цьому забезпечується додатковий зменшує час очищення пухоперового матеріалу захист оператора від ультрафіолетового випромівід величини порядку однієї години в пристроїнювання бактерицидної лампи, з'являється можпрототипі до декількох хвилин і, таким чином, підливість раціонально використовувати простір кавищує продуктивність пристрою. мери завантаження і тим самим зменшити її У двох конкретних альтернативних варіантах габарити і спростити механізм маніпулювання фовиконання пристрою відповідно до винаходу блок рсунками. відкачки повітря містить або принаймні один венКращий кут між напрямками форсунок склатилятор, або принаймні один форвакуумний насос. дає 45°. У першому випадку забезпечується можливість У конкретному варіанті звуження камери зававикористання більшого потоку повітря і, внаслідок нтаження в напрямку до вихідного отвору, що зацього, підвищення продуктивності установки, а в значене вище для одного з варіантів пристрою, другому – забезпечується велика швидкість потовиконано шляхом нахилу задньої стінки камери ку, що підвищує якість очищення. завантаження під кутом до вертикального напрямПодальше удосконалення пристрою відповідку, що спрощує конструктивну реалізацію цієї но до винаходу полягає в тому, що камера очиознаки. щення і/або камера збору чистого матеріалу облаКращий кут нахилу задньої стінки камери днані вікнами візуального спостереження. Це завантаження до вертикального напрямку складозволяє спостерігати за ходом процесу і полегдає 45°. шує прийняття рішень, зокрема, про необхідність Ще одним удосконаленням пристрою відповівидалення відходів, що збираються на нижній дно до винаходу є виконання трубок подання повікришці камери очищення, достатності напіртря з можливістю регульованого перекривання ника і т.п. потоку повітря. Це дозволяє оптимізувати швидНаступним удосконаленням пристрою за викість потоку повітря для ефективного виконання находом є спрямування форсунки принаймні однієї всіх операцій обробляння. з трубок для подання повітря на вихідний отвір Додатковим удосконаленням пристрою є устакамери завантаження. Це дозволяє виключити новка в камері завантаження вентилятора. Це дозасмічення трубопроводу, що з'єднує камеру завазволяє в більшій мірі розпушити матеріал і підвинтаження з камерою очищення. щити однорідність впливу на нього Ще одним удосконаленням пристрою відповіультрафіолетового випромінювання. дно до винаходу є оснащення входу блока відкачУ ще одному конкретному варіанті виконання ки повітря фільтром, що збільшує термін служби пристрою вихідний отвір камери очищення розтаблока відкачки. шований переважно в її верхній частині або бічній Подальше удосконалення пристрою полягає в верхній частині, що знижує ймовірність улучення тому, що камера завантаження обладнана вікном важких часток у камеру збору чистого матеріалу. візуального спостереження за положенням форсуВ одному з конкретних варіантів пристрою нинок і регулюванням їх положення. Це дозволяє жня кришка камери очищення виконана у вигляді 7 58450 8 лотка, у який збираються відходи, що спрощує жині камери і по черзі зсунутих у вертикальному процедуру їхнього видалення. напрямку перегородок, причому зсунуті нагору У наступному конкретному варіанті виконання перегородки 18 примикають до верхньої стінки 19 пристрою камери очищення і збору чистого матекамери 2, а зсунуті вниз перегородки 20 – до нижріалу розташовані на одному рівні, а блок відкачки ньої кришки 21, виконаної з можливістю відкриповітря розташований під камерою збору чистого вання камери 2 очищення знизу і її герметичного матеріалу. Таке компонування дозволяє зменшити закриття за допомогою ущільнювачів 22. Кришка габарити пристрою. 20 може бути виконана, наприклад, у вигляді лотІ, нарешті, останнє удосконалення пристрою ка. Камера 2 має вхідний отвір 23 (Фіг.1), з'єднаний полягає в тому, що камера збору чистого матеріаз трубопроводом 5, і вихідний отвір 24 (Фіг.3), з'єдлу обладнана рухливою горизонтальною підставнаний з вхідним отвором камери 3 збору чистого кою, виконаною з можливістю установлення на матеріалу, у якому встановлений патрубок 25 для різній висоті під патрубком для кріплення напірникріплення напірника. ка і складання в неробочий стан. Зазначена переНа верхній стінці камери 2 очищення зроблене городка призначена для розміщення на ній напірвікно візуального спостереження. Камера З збору ника і встановлюється на різній висоті в чистого матеріалу обладнана вікном візуального залежності від розміру напірника. Перегородка спостереження, позначеним сірим прямокутником може складатися в неробочий стан, звільняючи на Фіг.1, і рухливою горизонтальною підставкою весь простір камери, якщо напірник занадто вели26, виконаною з можливістю установки на різній кий, наприклад, у випадку напірника для перини. висоті під патрубком 25 для кріплення напірника і На представлених кресленнях схематично зоскладання в неробочий стан. бражений запропонований пристрій для очищення Блок 4 відкачки повітря розташований під капуху і пера, а саме: мерою 2 очищення і містить вентилятор або форна Фіг.1 – вигляд спереду на пристрій без певакуумний насос (не показані), встановлені в корредніх стінок; пусі 27 із вхідним патрубком 28, з'єднаним з на Фіг.2 – розріз по А-А на Фіг.1; вихідним отвором камери 3 збору чистого матеріна Фіг.3 – розріз по Б-Б на Фіг.1; алу, і вихідним патрубком 29, що виходить у зовна Фіг.4 – розріз іншого варіанта виконання нішнє середовище. У вхідному патрубку 28 може камери завантаження. бути встановлений фільтр (не показаний). Пристрій для очищення пуху і пера складаєтьНа Фіг.4 представлений розріз камери 1 завася з камери 1 завантаження, камери 2 очищення, нтаження запропонованого пристрою в іншому камери 3 збору чистого матеріалу, блока 4 відкачваріанті виконання, а саме: замість похилої задки повітря і трубопроводу 5, що з'єднує камеру 1 ньої стінки 10 у нижній частині камери 1 установзавантаження з камерою 2 очищення. Камери 1 і 3 лений вентилятор 30. мають верхні відкидні кришки 6, що герметично Технологічно процес очищення пуху і пера в закриваються, з ущільнювачами 7. запропонованому пристрої здійснюється при пеКамера 1 завантаження має вхідний прямокуреміщенні пухоперового матеріалу з камери в катний отвір 8, що закривається кришкою 6, вихідний меру за рахунок створення в них розрідження за отвір 9, з'єднаний з трубопроводом 5, похилу стіндопомогою блока 4 відкачки повітря. ку 10, що утворює звуження камери 2 у напрямку Пристрій для очищення пуху і пера працює тавниз, захисний козирок 11 і вікно візуального споким чином. Завантаження камери 1 пухоперовим стереження 12 (Фіг.1, 2), позначене сірим прямокуматеріалом здійснюється оператором вручну при тником. Крім того, камера 2 завантаження містить піднятій кришці 6 через прямокутний вхідний отвір дві вертикальні трубки 13 і 14 подання повітря, які 9. Після закривання кришки 6 і вмикання бактеривстановлені в захисному козирку 11 і виступають з цидної лампи 15 і блока 4 відкачки повітря, що камери 2 назовні вгору, і бактерицидну лампу 15, створює в камерах розрідження, у камеру 1 через установлену під козирком 11. форсунки 16 починає надходити повітря, яке розТрубка 13 подання повітря розташована над пушує пухоперовий матеріал і приводить його в самою вузькою частиною камери 2 ліворуч від бастан витання, перемішування і наступного осіданктерицидної лампи 15 на вигляді спереду (Фіг.1). ня і сповзання по похилій стінці 10 під власною Трубка 14 розташована праворуч від бактерицидвагою убік вихідного отвору 9. При цьому матеріал ної лампи 15 над вихідним отвором 9. Трубки 13 і піддається впливу ультрафіолетового випроміню14 містять на кінцях форсунки 16, причому форсування бактерицидної лампи 15. З камери 1 по трунка трубки 13 спрямована вертикально вниз, одна бопроводу 5 матеріал надходить у лабіринт камез форсунок трубки 14 спрямована вертикально ри 2 очищення. У лабіринті, рухаючи в потоці вниз на вихідний отвір 9, а інша – під кутом 45° до повітря, пухоперовий матеріал постійно змінює першої форсунки. напрямок руху у вертикальній площині і переміщуТрубка 14 виконана з можливістю обертання ється від вхідного отвору 23 камери 2 до її вихіднавколо своєї осі і зворотнопоступального руху ного отвору 24, позбуваючись при цьому механічвниз, що зазначено стрілками на Фіг.1. них включень з більшою, ніж у пера, питомою Зовнішні частини трубок 13 і 14 обладнані вевагою. Механічні включення при цьому накопичунтилями 17 для регулювання потоку повітря. ються на нижній кришці 21, з якої видаляються Камера 2 очищення розташована на одному оператором після відключення пристрою. З вихідрівні з камерою З збору чистого матеріалу і виконого отвору 24 камери 2 очищений і продезинфінана у вигляді лабіринту, що складається з вертикований пухоперовий матеріал надходить у камекальних установлених із проміжками по всій довру 3 збору чистого матеріалу, де через патрубок 9 58450 10 25 він накопичується в закріпленому на ній напірна Фіг.4. нику. Таким чином, запропонований економічний і У варіанті втілення пристрою, представленому компактний пристрій для очищення пера і пуху з на Фіг.4, усі процеси протікають точно так само, за високою продуктивністю, що легко транспортуєтьвинятком того, що розпушування перопухового ся і має, у порівнянні з відомим пристроєм, менші матеріалу і створення повітряної подушки для його енерго- і металоємність, більш низький рівень шувитання забезпечується вентилятором 30. При му і дозволяє здійснювати очищення пера і пуху цьому похила форсунка 16 трубки 14 для подання неводоплавного птаха. повітря може виявитися зайвої, що і враховано Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
