Пристрій для укладання плитки

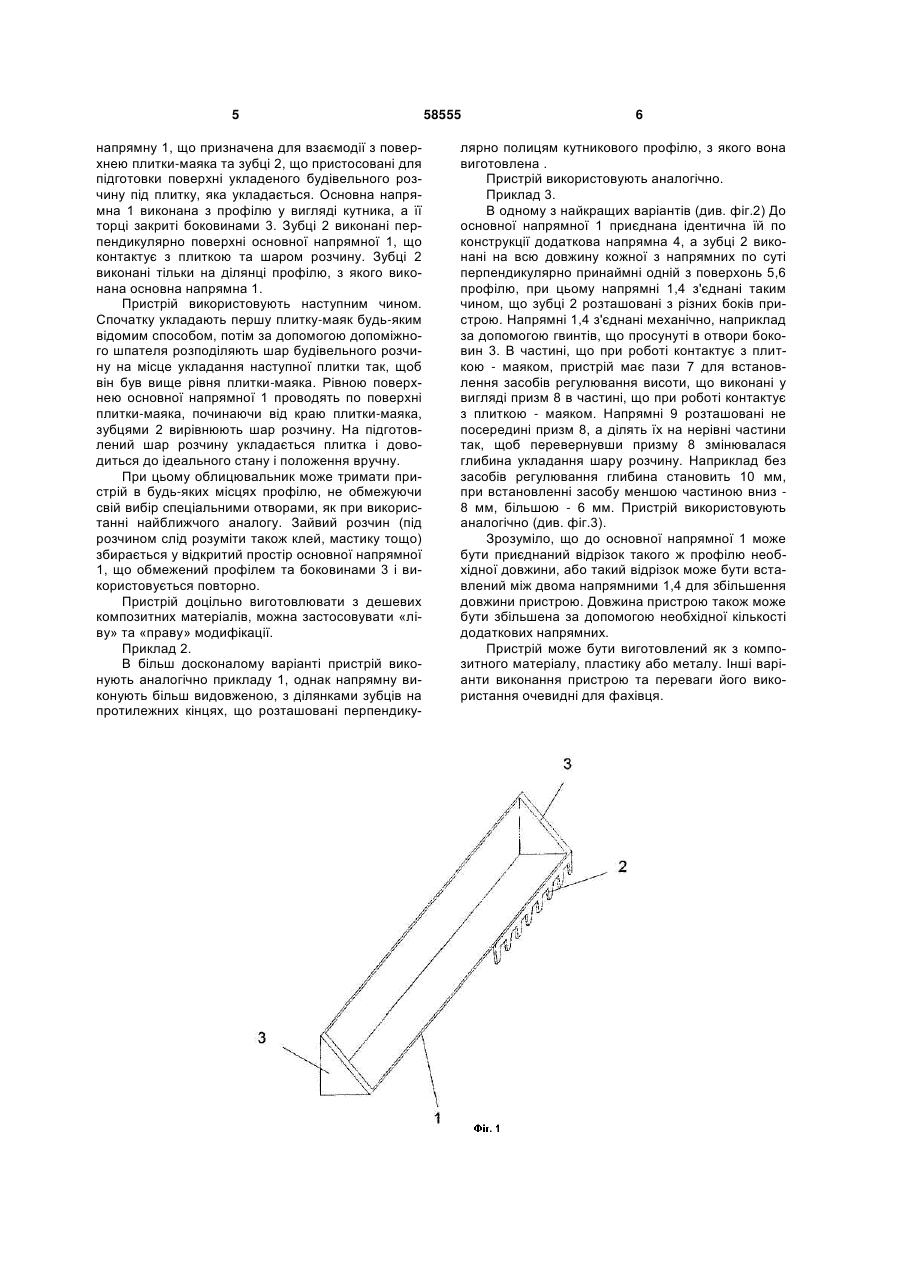

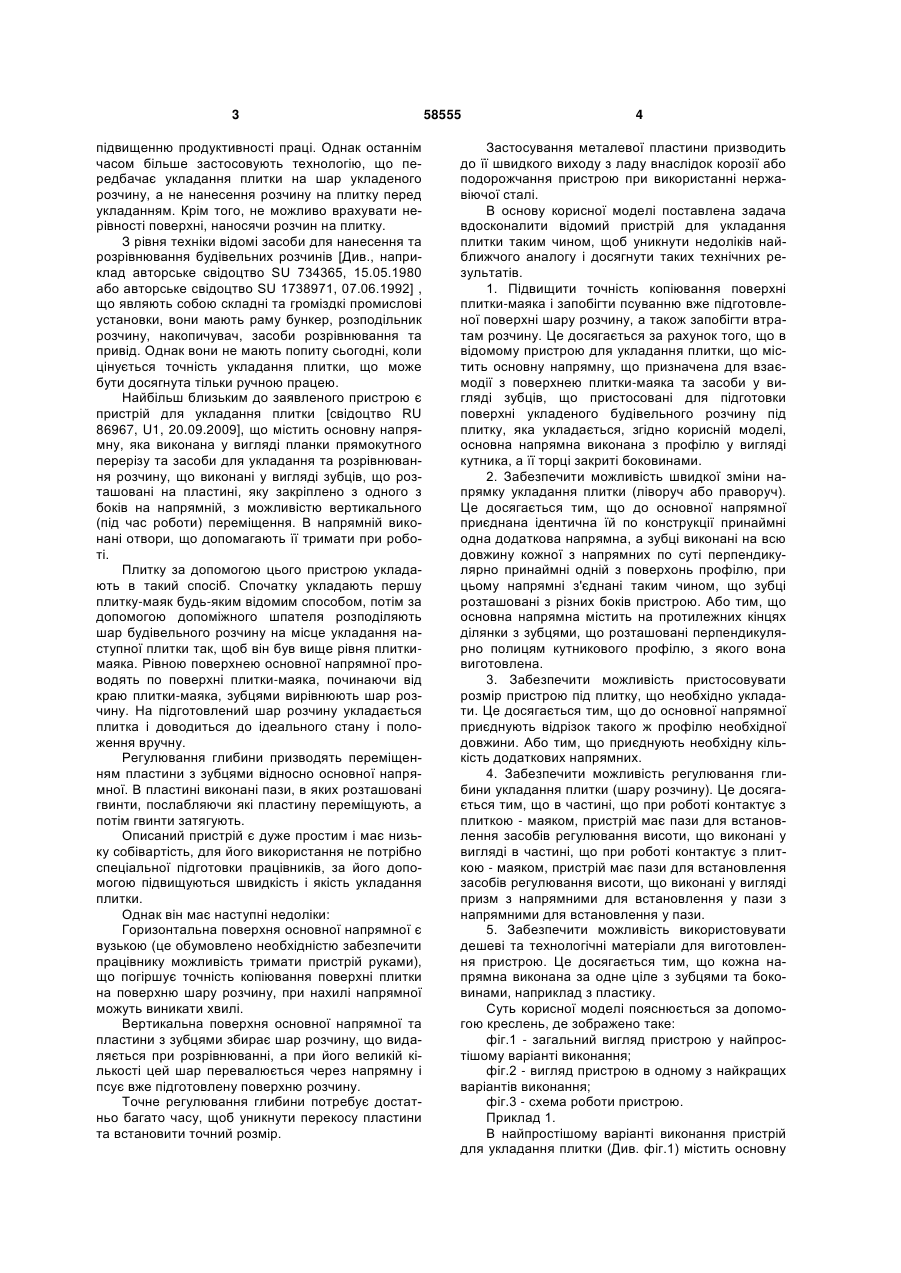

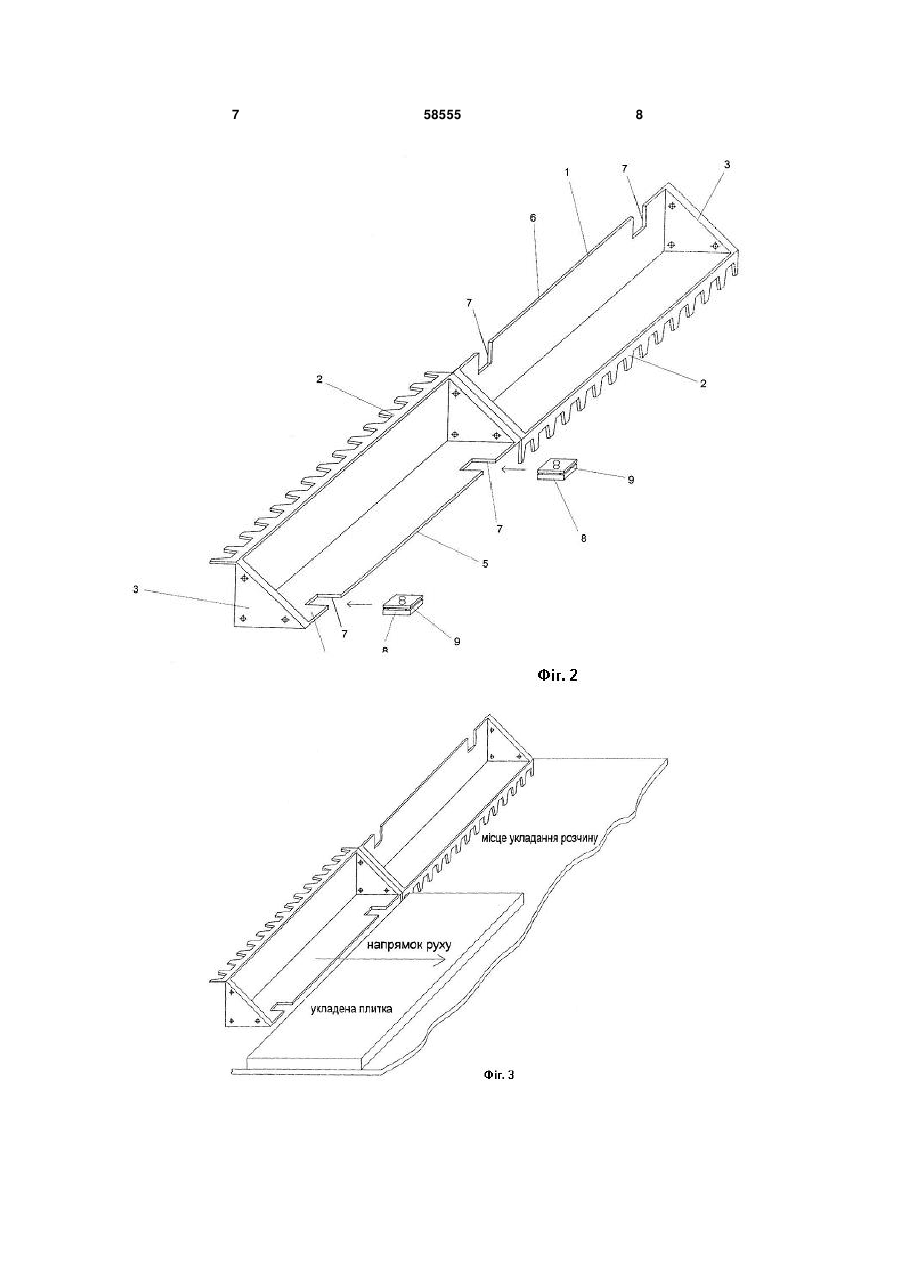

1. Пристрій для укладання плитки, що містить основну напрямну, що призначена для взаємодії з поверхнею плитки-маяка, та засоби у вигляді зубців, що пристосовані для підготовки поверхні укладеного будівельного розчину під плитку, яка укладається, який відрізняється тим, що основна напрямна виконана з профілю у вигляді кутика, а її торці закриті боковинами. 2. Пристрій за п. 1, який відрізняється тим, що до основної напрямної приєднана ідентична їй по конструкції принаймні одна додаткова напрямна, а зубці виконані на всю довжину кожної з напрямних по суті перпендикулярно принаймні одній з повер 3 підвищенню продуктивності праці. Однак останнім часом більше застосовують технологію, що передбачає укладання плитки на шар укладеного розчину, а не нанесення розчину на плитку перед укладанням. Крім того, не можливо врахувати нерівності поверхні, наносячи розчин на плитку. З рівня техніки відомі засоби для нанесення та розрівнювання будівельних розчинів [Див., наприклад авторське свідоцтво SU 734365, 15.05.1980 або авторське свідоцтво SU 1738971, 07.06.1992] , що являють собою складні та громіздкі промислові установки, вони мають раму бункер, розподільник розчину, накопичувач, засоби розрівнювання та привід. Однак вони не мають попиту сьогодні, коли цінується точність укладання плитки, що може бути досягнута тільки ручною працею. Найбільш близьким до заявленого пристрою є пристрій для укладання плитки [свідоцтво RU 86967, U1, 20.09.2009], що містить основну напрямну, яка виконана у вигляді планки прямокутного перерізу та засоби для укладання та розрівнювання розчину, що виконані у вигляді зубців, що розташовані на пластині, яку закріплено з одного з боків на напрямній, з можливістю вертикального (під час роботи) переміщення. В напрямній виконані отвори, що допомагають її тримати при роботі. Плитку за допомогою цього пристрою укладають в такий спосіб. Спочатку укладають першу плитку-маяк будь-яким відомим способом, потім за допомогою допоміжного шпателя розподіляють шар будівельного розчину на місце укладання наступної плитки так, щоб він був вище рівня плиткимаяка. Рівною поверхнею основної напрямної проводять по поверхні плитки-маяка, починаючи від краю плитки-маяка, зубцями вирівнюють шар розчину. На підготовлений шар розчину укладається плитка і доводиться до ідеального стану і положення вручну. Регулювання глибини призводять переміщенням пластини з зубцями відносно основної напрямної. В пластині виконані пази, в яких розташовані гвинти, послабляючи які пластину переміщують, а потім гвинти затягують. Описаний пристрій є дуже простим і має низьку собівартість, для його використання не потрібно спеціальної підготовки працівників, за його допомогою підвищуються швидкість і якість укладання плитки. Однак він має наступні недоліки: Горизонтальна поверхня основної напрямної є вузькою (це обумовлено необхідністю забезпечити працівнику можливість тримати пристрій руками), що погіршує точність копіювання поверхні плитки на поверхню шару розчину, при нахилі напрямної можуть виникати хвилі. Вертикальна поверхня основної напрямної та пластини з зубцями збирає шар розчину, що видаляється при розрівнюванні, а при його великій кількості цей шар перевалюється через напрямну і псує вже підготовлену поверхню розчину. Точне регулювання глибини потребує достатньо багато часу, щоб уникнути перекосу пластини та встановити точний розмір. 58555 4 Застосування металевої пластини призводить до її швидкого виходу з ладу внаслідок корозії або подорожчання пристрою при використанні нержавіючої сталі. В основу корисної моделі поставлена задача вдосконалити відомий пристрій для укладання плитки таким чином, щоб уникнути недоліків найближчого аналогу і досягнути таких технічних результатів. 1. Підвищити точність копіювання поверхні плитки-маяка і запобігти псуванню вже підготовленої поверхні шару розчину, а також запобігти втратам розчину. Це досягається за рахунок того, що в відомому пристрою для укладання плитки, що містить основну напрямну, що призначена для взаємодії з поверхнею плитки-маяка та засоби у вигляді зубців, що пристосовані для підготовки поверхні укладеного будівельного розчину під плитку, яка укладається, згідно корисній моделі, основна напрямна виконана з профілю у вигляді кутника, а її торці закриті боковинами. 2. Забезпечити можливість швидкої зміни напрямку укладання плитки (ліворуч або праворуч). Це досягається тим, що до основної напрямної приєднана ідентична їй по конструкції принаймні одна додаткова напрямна, а зубці виконані на всю довжину кожної з напрямних по суті перпендикулярно принаймні одній з поверхонь профілю, при цьому напрямні з'єднані таким чином, що зубці розташовані з різних боків пристрою. Або тим, що основна напрямна містить на протилежних кінцях ділянки з зубцями, що розташовані перпендикулярно полицям кутникового профілю, з якого вона виготовлена. 3. Забезпечити можливість пристосовувати розмір пристрою під плитку, що необхідно укладати. Це досягається тим, що до основної напрямної приєднують відрізок такого ж профілю необхідної довжини. Або тим, що приєднують необхідну кількість додаткових напрямних. 4. Забезпечити можливість регулювання глибини укладання плитки (шару розчину). Це досягається тим, що в частині, що при роботі контактує з плиткою - маяком, пристрій має пази для встановлення засобів регулювання висоти, що виконані у вигляді в частині, що при роботі контактує з плиткою - маяком, пристрій має пази для встановлення засобів регулювання висоти, що виконані у вигляді призм з напрямними для встановлення у пази з напрямними для встановлення у пази. 5. Забезпечити можливість використовувати дешеві та технологічні матеріали для виготовлення пристрою. Це досягається тим, що кожна напрямна виконана за одне ціле з зубцями та боковинами, наприклад з пластику. Суть корисної моделі пояснюється за допомогою креслень, де зображено таке: фіг.1 - загальний вигляд пристрою у найпростішому варіанті виконання; фіг.2 - вигляд пристрою в одному з найкращих варіантів виконання; фіг.3 - схема роботи пристрою. Приклад 1. В найпростішому варіанті виконання пристрій для укладання плитки (Див. фіг.1) містить основну 5 напрямну 1, що призначена для взаємодії з поверхнею плитки-маяка та зубці 2, що пристосовані для підготовки поверхні укладеного будівельного розчину під плитку, яка укладається. Основна напрямна 1 виконана з профілю у вигляді кутника, а її торці закриті боковинами 3. Зубці 2 виконані перпендикулярно поверхні основної напрямної 1, що контактує з плиткою та шаром розчину. Зубці 2 виконані тільки на ділянці профілю, з якого виконана основна напрямна 1. Пристрій використовують наступним чином. Спочатку укладають першу плитку-маяк будь-яким відомим способом, потім за допомогою допоміжного шпателя розподіляють шар будівельного розчину на місце укладання наступної плитки так, щоб він був вище рівня плитки-маяка. Рівною поверхнею основної напрямної 1 проводять по поверхні плитки-маяка, починаючи від краю плитки-маяка, зубцями 2 вирівнюють шар розчину. На підготовлений шар розчину укладається плитка і доводиться до ідеального стану і положення вручну. При цьому облицювальник може тримати пристрій в будь-яких місцях профілю, не обмежуючи свій вибір спеціальними отворами, як при використанні найближчого аналогу. Зайвий розчин (під розчином слід розуміти також клей, мастику тощо) збирається у відкритий простір основної напрямної 1, що обмежений профілем та боковинами 3 і використовується повторно. Пристрій доцільно виготовлювати з дешевих композитних матеріалів, можна застосовувати «ліву» та «праву» модифікації. Приклад 2. В більш досконалому варіанті пристрій виконують аналогічно прикладу 1, однак напрямну виконують більш видовженою, з ділянками зубців на протилежних кінцях, що розташовані перпендику 58555 6 лярно полицям кутникового профілю, з якого вона виготовлена . Пристрій використовують аналогічно. Приклад 3. В одному з найкращих варіантів (див. фіг.2) До основної напрямної 1 приєднана ідентична їй по конструкції додаткова напрямна 4, а зубці 2 виконані на всю довжину кожної з напрямних по суті перпендикулярно принаймні одній з поверхонь 5,6 профілю, при цьому напрямні 1,4 з'єднані таким чином, що зубці 2 розташовані з різних боків пристрою. Напрямні 1,4 з'єднані механічно, наприклад за допомогою гвинтів, що просунуті в отвори боковин 3. В частині, що при роботі контактує з плиткою - маяком, пристрій має пази 7 для встановлення засобів регулювання висоти, що виконані у вигляді призм 8 в частині, що при роботі контактує з плиткою - маяком. Напрямні 9 розташовані не посередині призм 8, а ділять їх на нерівні частини так, щоб перевернувши призму 8 змінювалася глибина укладання шару розчину. Наприклад без засобів регулювання глибина становить 10 мм, при встановленні засобу меншою частиною вниз 8 мм, більшою - 6 мм. Пристрій використовують аналогічно (див. фіг.3). Зрозуміло, що до основної напрямної 1 може бути приєднаний відрізок такого ж профілю необхідної довжини, або такий відрізок може бути вставлений між двома напрямними 1,4 для збільшення довжини пристрою. Довжина пристрою також може бути збільшена за допомогою необхідної кількості додаткових напрямних. Пристрій може бути виготовлений як з композитного матеріалу, пластику або металу. Інші варіанти виконання пристрою та переваги його використання очевидні для фахівця. 7 58555 8 9 Комп’ютерна верстка М. Мацело 58555 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
