Двотактний симетричний підсилювач струму

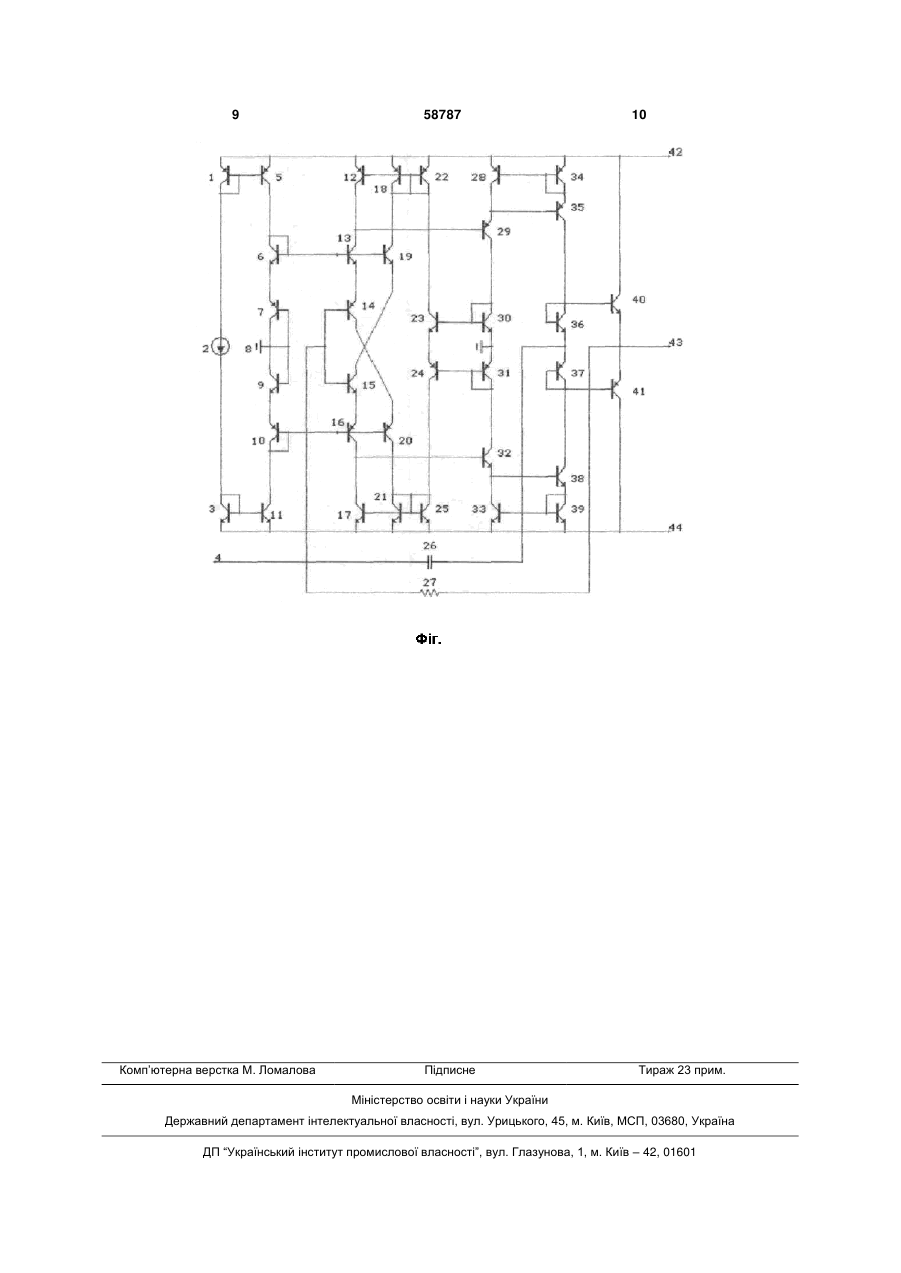

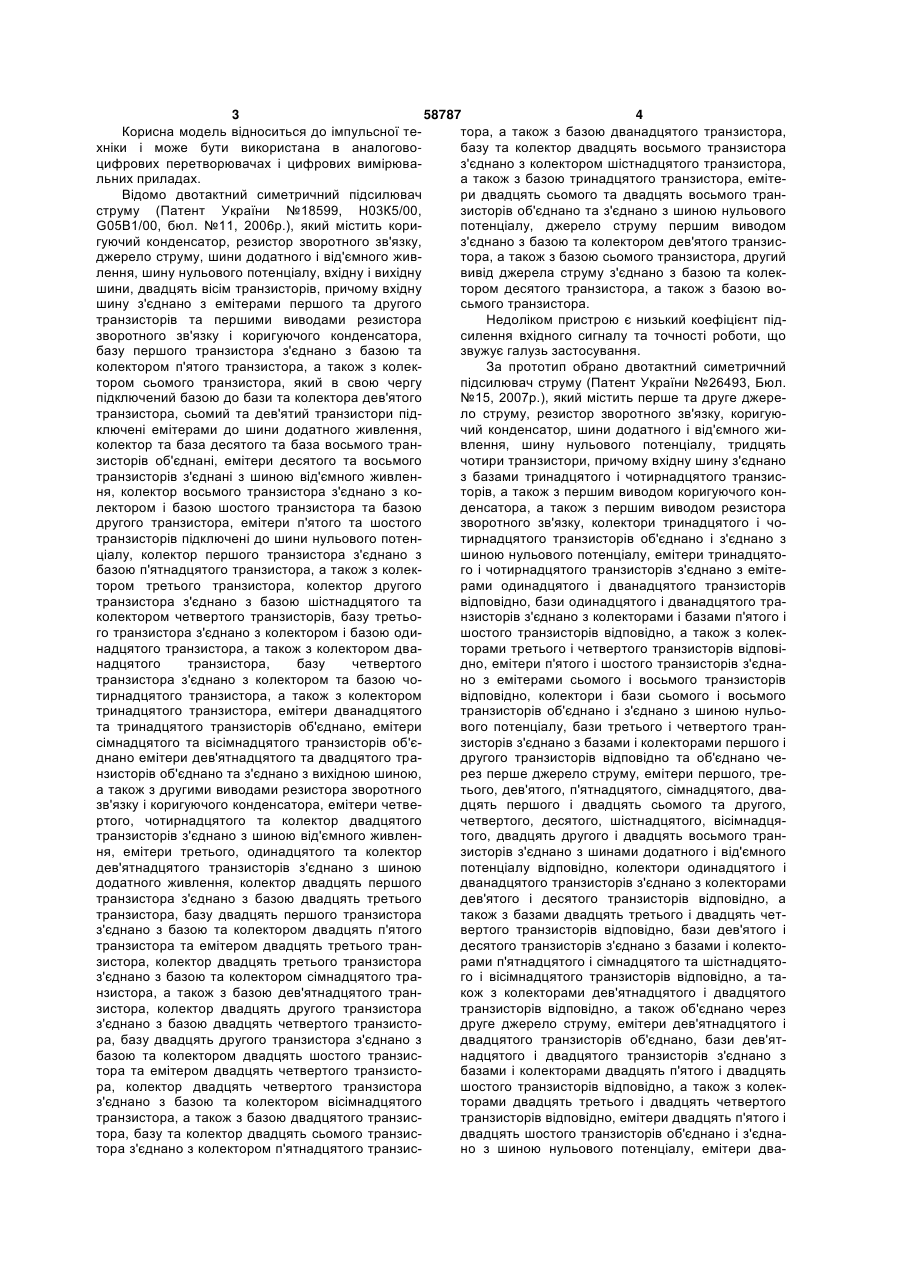

Двотактний симетричний підсилювач струму, який містить джерело струму, резистор зворотного зв'язку, коригуючий конденсатор, шини додатного і від'ємного живлення, шину нульового потенціалу, тридцять чотири транзистори, причому вхідну шину з'єднано з базами тринадцятого і чотирнадцятого транзисторів, а також з першим виводом коригуючого конденсатора, а також з першим виводом резистора зворотного зв'язку, колектори тринадцятого і чотирнадцятого транзисторів об'єднано і з'єднано з шиною нульового потенціалу, емітери тринадцятого і чотирнадцятого транзисторів з'єднано з емітерами одинадцятого і дванадцятого транзисторів відповідно, бази одинадцятого і дванадцятого транзисторів з'єднано з колекторами і базами п'ятого і шостого транзисторів відповідно, а також з колекторами третього і четвертого транзисторів відповідно, емітери п'ятого і шостого транзисторів з'єднано з емітерами сьомого і восьмого транзисторів відповідно, колектори і бази сьомого і восьмого транзисторів об'єднано і з'єднано з шиною нульового потенціалу, бази третього і четвертого транзисторів з'єднано з базами і колекторами першого і другого транзисторів відповідно та об'єднано через джерело струму, емітери першого, третього, дев'ятого, п'ятнадцятого, сімнадцятого, двадцять першого і двадцять сьомого та другого, четвертого, десятого, шістнадцятого, вісімнадцятого, двадцять другого і двадцять восьмого транзисторів з'єднано з шинами додатного і від'ємного потенціалу відповідно, колектори одинадцятого і дванадцятого транзисторів з'єднано з колекторами дев'ятого і десятого транзисторів відповідно, а також з базами двадцять третього і двадцять четвертого транзисторів відповідно, бази дев'ятого і десятого транзисторів з'єднано з базами і колекто 2 (19) 1 3 58787 4 Корисна модель відноситься до імпульсної тетора, а також з базою дванадцятого транзистора, хніки і може бути використана в аналоговобазу та колектор двадцять восьмого транзистора цифрових перетворювачах і цифрових вимірюваз'єднано з колектором шістнадцятого транзистора, льних приладах. а також з базою тринадцятого транзистора, емітеВідомо двотактний симетричний підсилювач ри двадцять сьомого та двадцять восьмого транструму (Патент України №18599, Н03К5/00, зисторів об'єднано та з'єднано з шиною нульового G05B1/00, бюл. №11, 2006р.), який містить корипотенціалу, джерело струму першим виводом гуючий конденсатор, резистор зворотного зв'язку, з'єднано з базою та колектором дев'ятого транзисджерело струму, шини додатного і від'ємного живтора, а також з базою сьомого транзистора, другий лення, шину нульового потенціалу, вхідну і вихідну вивід джерела струму з'єднано з базою та колекшини, двадцять вісім транзисторів, причому вхідну тором десятого транзистора, а також з базою вошину з'єднано з емітерами першого та другого сьмого транзистора. транзисторів та першими виводами резистора Недоліком пристрою є низький коефіцієнт підзворотного зв'язку і коригуючого конденсатора, силення вхідного сигналу та точності роботи, що базу першого транзистора з'єднано з базою та звужує галузь застосування. колектором п'ятого транзистора, а також з колекЗа прототип обрано двотактний симетричний тором сьомого транзистора, який в свою чергу підсилювач струму (Патент України №26493, Бюл. підключений базою до бази та колектора дев'ятого №15, 2007p.), який містить перше та друге джеретранзистора, сьомий та дев'ятий транзистори підло струму, резистор зворотного зв'язку, коригуюключені емітерами до шини додатного живлення, чий конденсатор, шини додатного і від'ємного жиколектор та база десятого та база восьмого транвлення, шину нульового потенціалу, тридцять зисторів об'єднані, емітери десятого та восьмого чотири транзистори, причому вхідну шину з'єднано транзисторів з'єднані з шиною від'ємного живленз базами тринадцятого і чотирнадцятого транзисня, колектор восьмого транзистора з'єднано з которів, а також з першим виводом коригуючого конлектором і базою шостого транзистора та базою денсатора, а також з першим виводом резистора другого транзистора, емітери п'ятого та шостого зворотного зв'язку, колектори тринадцятого і чотранзисторів підключені до шини нульового потентирнадцятого транзисторів об'єднано і з'єднано з ціалу, колектор першого транзистора з'єднано з шиною нульового потенціалу, емітери тринадцятобазою п'ятнадцятого транзистора, а також з колекго і чотирнадцятого транзисторів з'єднано з емітетором третього транзистора, колектор другого рами одинадцятого і дванадцятого транзисторів транзистора з'єднано з базою шістнадцятого та відповідно, бази одинадцятого і дванадцятого траколектором четвертого транзисторів, базу третьонзисторів з'єднано з колекторами і базами п'ятого і го транзистора з'єднано з колектором і базою одишостого транзисторів відповідно, а також з колекнадцятого транзистора, а також з колектором дваторами третього і четвертого транзисторів відповінадцятого транзистора, базу четвертого дно, емітери п'ятого і шостого транзисторів з'єднатранзистора з'єднано з колектором та базою чоно з емітерами сьомого і восьмого транзисторів тирнадцятого транзистора, а також з колектором відповідно, колектори і бази сьомого і восьмого тринадцятого транзистора, емітери дванадцятого транзисторів об'єднано і з'єднано з шиною нульота тринадцятого транзисторів об'єднано, емітери вого потенціалу, бази третього і четвертого трансімнадцятого та вісімнадцятого транзисторів об'єзисторів з'єднано з базами і колекторами першого і днано емітери дев'ятнадцятого та двадцятого традругого транзисторів відповідно та об'єднано чензисторів об'єднано та з'єднано з вихідною шиною, рез перше джерело струму, емітери першого, треа також з другими виводами резистора зворотного тього, дев'ятого, п'ятнадцятого, сімнадцятого, двазв'язку і коригуючого конденсатора, емітери четведцять першого і двадцять сьомого та другого, ртого, чотирнадцятого та колектор двадцятого четвертого, десятого, шістнадцятого, вісімнадцятранзисторів з'єднано з шиною від'ємного живлентого, двадцять другого і двадцять восьмого трання, емітери третього, одинадцятого та колектор зисторів з'єднано з шинами додатного і від'ємного дев'ятнадцятого транзисторів з'єднано з шиною потенціалу відповідно, колектори одинадцятого і додатного живлення, колектор двадцять першого дванадцятого транзисторів з'єднано з колекторами транзистора з'єднано з базою двадцять третього дев'ятого і десятого транзисторів відповідно, а транзистора, базу двадцять першого транзистора також з базами двадцять третього і двадцять четз'єднано з базою та колектором двадцять п'ятого вертого транзисторів відповідно, бази дев'ятого і транзистора та емітером двадцять третього трандесятого транзисторів з'єднано з базами і колектозистора, колектор двадцять третього транзистора рами п'ятнадцятого і сімнадцятого та шістнадцятоз'єднано з базою та колектором сімнадцятого траго і вісімнадцятого транзисторів відповідно, а танзистора, а також з базою дев'ятнадцятого транкож з колекторами дев'ятнадцятого і двадцятого зистора, колектор двадцять другого транзистора транзисторів відповідно, а також об'єднано через з'єднано з базою двадцять четвертого транзистодруге джерело струму, емітери дев'ятнадцятого і ра, базу двадцять другого транзистора з'єднано з двадцятого транзисторів об'єднано, бази дев'ятбазою та колектором двадцять шостого транзиснадцятого і двадцятого транзисторів з'єднано з тора та емітером двадцять четвертого транзистобазами і колекторами двадцять п'ятого і двадцять ра, колектор двадцять четвертого транзистора шостого транзисторів відповідно, а також з колекз'єднано з базою та колектором вісімнадцятого торами двадцять третього і двадцять четвертого транзистора, а також з базою двадцятого транзистранзисторів відповідно, емітери двадцять п'ятого і тора, базу та колектор двадцять сьомого транзисдвадцять шостого транзисторів об'єднано і з'єднатора з'єднано з колектором п'ятнадцятого транзисно з шиною нульового потенціалу, емітери два 5 58787 6 дцять третього і двадцять четвертого транзисторів також з базами двадцять третього і двадцять четз'єднано з колекторами двадцять першого і двавертого транзисторів відповідно, бази дев'ятого і дцять другого транзисторів відповідно, а також з десятого транзисторів з'єднано з базами і колектобазами двадцять дев'ятого і тридцятого транзисрами п'ятнадцятого і сімнадцятого та шістнадцятоторів відповідно, емітери двадцять дев'ятого і триго і вісімнадцятого транзисторів відповідно, а тадцятого транзисторів з'єднано з базами двадцять кож з колекторами дев'ятнадцятого і двадцятого першого і двадцять другого транзисторів відповідтранзисторів відповідно, емітери дев'ятнадцятого і но, а також з базами і колекторами двадцять сьодвадцятого транзисторів об'єднано, бази дев'ятмого і двадцять восьмого транзисторів відповідно, надцятого і двадцятого транзисторів з'єднано з колектори двадцять дев'ятого і тридцятого транзибазами і колекторами двадцять п'ятого і двадцять сторів з'єднано з базами і колекторами тридцять шостого транзисторів відповідно, а також з колекпершого і тридцять другого транзисторів відповідторами двадцять третього і двадцять четвертого но, а також з базами тридцять третього і тридцять транзисторів відповідно, емітери двадцять п'ятого і четвертого транзисторів відповідно, емітери тридвадцять шостого транзисторів об'єднано і з'єднадцять першого і тридцять другого транзисторів но з шиною нульового потенціалу, емітери дваоб'єднано і з'єднано з другим виводом коригуючого дцять третього і двадцять четвертого транзисторів конденсатора, колектори тридцять третього і триз'єднано з колекторами двадцять першого і двадцять четвертого транзисторів з'єднано з шинами дцять другого транзисторів відповідно, а також з додатного і від'ємного потенціалу відповідно, емібазами двадцять дев'ятого і тридцятого транзистери тридцять третього і тридцять четвертого траторів відповідно, емітери двадцять дев'ятого і тринзисторів об'єднано і з'єднано з другим виводом дцятого транзисторів з'єднано з базами двадцять резистора зворотного зв'язку та з вихідною шиною. першого і двадцять другого транзисторів відповідНедоліком прототипу є низький коефіцієнт підно, а також з базами і колекторами двадцять сьосилення, що обмежує галузь використання примого і двадцять восьмого транзисторів відповідно, строю. колектори двадцять дев'ятого і тридцятого транзиВ основу корисної моделі поставлено задачу сторів з'єднано з базами і колекторами тридцять створення двотактного симетричного підсилювача першого і тридцять другого транзисторів відповідструму, в якому за рахунок введення нових елено, а також з базами тридцять третього і тридцять ментів та зв'язків між ними збільшується коефіцічетвертого транзисторів відповідно, емітери триєнт підсилення, це розширює галузь використання дцять першого і тридцять другого транзисторів корисної моделі у різноманітних пристроях імпульоб'єднано і з'єднано з другим виводом коригуючого сної та обчислювальної техніки, автоматики тощо. конденсатора, колектори тридцять третього і триПоставлена задача досягається тим, що у дцять четвертого транзисторів з'єднано з шинами двотактний симетричний підсилювач струму, який додатного і від'ємного потенціалу відповідно, емімістить джерело струму, резистор зворотного зв'ятери тридцять третього і тридцять четвертого тразку, коригуючий конденсатор, шини додатного і нзисторів об'єднано і з'єднано з другим виводом від'ємного живлення, шину нульового потенціалу, резистора зворотного зв'язку та з вихідною шиною, тридцять чотири транзистори, причому вхідну шивведено тридцять п'ятий і тридцять шостий транну з'єднано з базами тринадцятого і чотирнадцятозистори, причому бази тридцять п'ятого і тридцять го транзисторів, а також з першим виводом коришостого транзисторів з'єднано з базами одинадцягуючого конденсатора, а також з першим виводом того і дванадцятого транзисторів відповідно, колерезистора зворотного зв'язку, колектори тринактори тридцять п'ятого і тридцять шостого транзидцятого і чотирнадцятого транзисторів об'єднано і сторів з'єднано з колекторами п'ятнадцятого і з'єднано з шиною нульового потенціалу, емітери шістнадцятого транзисторів відповідно, емітери тринадцятого і чотирнадцятого транзисторів з'єдтридцять п'ятого і тридцять шостого транзисторів нано з емітерами одинадцятого і дванадцятого з'єднано з колекторами тринадцятого і чотирнадтранзисторів відповідно, бази одинадцятого і двацятого транзисторів відповідно. надцятого транзисторів з'єднано з колекторами і На кресленні представлено принципову схему базами п'ятого і шостого транзисторів відповідно, двотактного симетричного підсилювача струму. а також з колекторами третього і четвертого транПристрій містить джерело струму 2, резистор зисторів відповідно, емітери п'ятого і шостого тразворотного зв'язку 27, коригуючий конденсатор 26, нзисторів з'єднано з емітерами сьомого і восьмого шини додатного 42 і від'ємного 44 живлення, шину транзисторів відповідно, колектори і бази сьомого і нульового потенціалу 8, тридцять шість транзисвосьмого транзисторів об'єднано і з'єднано з шиторів, причому вхідну шину 4 з'єднано з базами ною нульового потенціалу, бази третього і четвертринадцятого 14 і чотирнадцятого 15 транзисторів, того транзисторів з'єднано з базами і колекторами а також з першим виводом коригуючого конденсапершого і другого транзисторів відповідно та об'єтора 26, а також з першим виводом резистора днано через джерело струму, емітери першого, зворотного зв'язку 27, колектори тринадцятого 14 і третього, дев'ятого, п'ятнадцятого, сімнадцятого, чотирнадцятого 15 транзисторів з'єднано з емітедвадцять першого і двадцять сьомого та другого, рами тридцять п'ятого 19 і тридцять шостого 20 четвертого, десятого, шістнадцятого, вісімнадцятранзисторів відповідно, емітери тринадцятого 14 і того, двадцять другого і двадцять восьмого транчотирнадцятого 15 транзисторів з'єднано з емітезисторів з'єднано з шинами додатного і від'ємного рами одинадцятого 13 і дванадцятого 16 транзиспотенціалу відповідно, колектори одинадцятого і торів відповідно, бази одинадцятого 13 і дванаддванадцятого транзисторів з'єднано з колекторами цятого 16 транзисторів з'єднано з колекторами і дев'ятого і десятого транзисторів відповідно, а базами п'ятого 6 і шостого 10 транзисторів відпо 7 58787 8 відно, а також з колекторами третього 5 і четверто чотирнадцятий 15 транзистор привідкривається, того 11 транзисторів відповідно, а також з базами а тринадцятий 14 транзистор призакривається, тридцять п'ятого 19 і тридцять шостого 20 транзипри цьому дванадцятий 16 транзистор привідкристорів відповідно, емітери п'ятого 6 і шостого 10 вається, а одинадцятий 13 транзистор призакритранзисторів з'єднано з емітерами сьомого 7 і вовається. Відповідно двадцять четвертий 32 та сьмого 9 транзисторів відповідно, колектори і бази тридцятий 38 транзистори привідкриваються, а сьомого 7 і восьмого 9 транзисторів об'єднано і двадцять третій 29 та двадцять дев'ятий 35 транз'єднано з шиною нульового потенціалу 8, бази зистори призакриваються. При цьому потенціал третього 5 і четвертого 11 транзисторів з'єднано з точки об'єднання емітерів тридцять першого 36 і базами і колекторами першого 1 і другого 3 трантридцять другого 37 зменшується і прямує до -Еж. зисторів відповідно та об'єднано через джерело При цьому потенціал вихідної шини 43 відслідкоструму 2, емітери першого 1, третього 5, дев'ятого вує потенціал точки об'єднання емітерів тридцять 12, п'ятнадцятого 18, сімнадцятого 22, двадцять першого 36 і тридцять другого 37 транзисторів і першого 28 і двадцять сьомого 34 та другого 3, також зменшується та наближається до -Еж. четвертого 11, десятого 17, шістнадцятого 21, віЯкщо вхідний струм витікає зі схеми, то чотирсімнадцятого 25, двадцять другого 33 і двадцять надцятий 15 транзистор призакривається, а тривосьмого 39 транзисторів з'єднано з шинами доданадцятий 14 транзистор привідкривається, при тного 42 і від'ємного 44 потенціалу відповідно, коцьому дванадцятий 16 транзистор призакриваєтьлектори одинадцятого 13 і дванадцятого 16 транся, а одинадцятий 13 транзистор привідкриваєтьзисторів з'єднано з колекторами дев'ятого 12 і ся. Відповідно двадцять четвертий 32 та тридцядесятого 17 транзисторів відповідно, а також з тий 38 транзистори призакриваються, а двадцять базами двадцять третього 29 і двадцять четвертотретій 29 та двадцять дев'ятий 35 транзистори го 32 транзисторів відповідно, бази дев'ятого 12 і привідкриваються. При цьому потенціал точки десятого 17 транзисторів з'єднано з базами і колеоб'єднання емітерів тридцять першого 36 і трикторами п'ятнадцятого 18 і сімнадцятого 22 та дцять другого 37 зменшується і прямує до Еж. При шістнадцятого 21 і вісімнадцятого 25 транзисторів цьому потенціал вихідної шини 43 відслідковує відповідно, а також з колекторами тридцять п'ятого потенціал точки об'єднання емітерів тридцять 19 і тридцять шостого 20 транзисторів відповідно, першого 36 і тридцять другого 37 транзисторів і а також з колекторами дев'ятнадцятого 23 і дватакож зменшується та наближається до Еж. дцятого 24 транзисторів відповідно, емітери деДжерело струму 2 та перший 1, третій 5, п'яв'ятнадцятого 23 і двадцятого 24 транзисторів тий 6, сьомий 7, а також другий 3, четвертий 11, об'єднано, бази дев'ятнадцятого 23 і двадцятого шостий 10, восьмий 9 транзистори утворюють 24 транзисторів з'єднано з базами і колекторами схему завдання режиму по постійному струму касдвадцять п'ятого 30 і двадцять шостого 31 транзикадів пристрою. сторів відповідно, а також з колекторами двадцять Відбивачі струму побудовані на дев'ятому 12, третього 29 і двадцять четвертого 32 транзисторів п'ятнадцятому 18 і сімнадцятому 22, а також десявідповідно, емітери двадцять п'ятого 30 і двадцять тому 17, шістнадцятому 21 і вісімнадцятому 25 шостого 31 транзисторів об'єднано і з'єднано з транзисторах завдають режим роботи по постійшиною нульового потенціалу 8, емітери двадцять ному струму парафазного відбивача струму, що третього 29 і двадцять четвертого 32 транзисторів побудований на дев'ятнадцятому 23, двадцять з'єднано з колекторами двадцять першого 28 і п'ятому 30, двадцятому 24 і двадцять шостому 31 двадцять другого 33 транзисторів відповідно, а транзисторах, що у свою чергу задає режим роботакож з базами двадцять дев'ятого 35 і тридцятого ти підсилювальних каскадів на двадцять третьому 38 транзисторів відповідно, емітери двадцять де29 і двадцять четвертому 32 транзисторах. Виков'ятого 35 і тридцятого 38 транзисторів з'єднано з ристання схеми з каскодуванням по емітерах і по базами двадцять першого 28 і двадцять другого 33 колекторах побудована на тридцять п'ятому 19 і транзисторів відповідно, а також з базами і колектридцять шостому 20 транзисторах призводить до торами двадцять сьомого 34 і двадцять восьмого підвищення коефіцієнту передачі схеми. 39 транзисторів відповідно, колектори двадцять Відбивачі струму за схемою Уілсона на двадев'ятого 35 і тридцятого 38 транзисторів з'єднано дцять першому 28, двадцять другому 33, двадцять з базами і колекторами тридцять першого 36 і тридев'ятому 35, тридцятому 38, двадцять сьомому дцять другого 37 транзисторів відповідно, а також 34, двадцять восьмому 39 транзисторах відповідно з базами тридцять третього 40 і тридцять четверзавдають режим роботи по постійному струмові того 41 транзисторів відповідно, емітери тридцять вихідного каскаду. першого 36 і тридцять другого 37 транзисторів Коригуючий конденсатор 26 коригує АЧХ (амоб'єднано і з'єднано з другим виводом коригуючого плітудо-частотну характеристику) і запобігає генеконденсатора 26, колектори тридцять третього 40 і рації. Резистор зворотного зв'язку 27 задає коефітридцять четвертого 41 транзисторів з'єднано з цієнт підсилення. шинами додатного 42 і від'ємного 44 потенціалу Тринадцятий 14 та чотирнадцятий 15 транзисвідповідно, емітери тридцять третього 40 і тритори утворюють двотактний симетричний вхідний дцять четвертого 41 транзисторів об'єднано і з'єдкаскад. Тридцять перший 36, тридцять другий 37, нано з другим виводом резистора зворотного зв'ятридцять третій 40, тридцять четвертий 41 транзизку 27 та з вихідною шиною 43. стори утворюють вихідний каскад. Пристрій працює таким чином. Шини додатного 42 і від'ємного 44 живлення, а Вхідний сигнал у вигляді струму поступає на також шина нульового потенціалу 8 забезпечують вхідну шину 4. Якщо вхідний струм втікає у схему, потрібний рівень напруги для живлення схеми. 9 Комп’ютерна верстка М. Ломалова 58787 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
